    انواع کلیدهای اتوماتیک هوایی کدام اند؟

    کلید های اتوماتیک هوایی  چگونه اند؟

    ما در این مقاله قصد داریم که در رابطه با کلید های اتوماتیک هوایی و انواع کلید های اتوماتیک صحبت کنیم پس تا انتهای این متن را با دقت بخوانید. معمولاً کلید های اتوماتیک هوایی را با نام اختصاری ACB می شناسند. این کلید ها به عنوان قطع کننده فشار ضعیف به صورت اتوماتیک و آمپر های بالا هستند. از این کلید ها در ورودی میکروسوئیچ درب تابلو برق ها استفاده می شود.

    شایان ذکر است، که علت نام گذاری این کلید ها این است که در این کلید ها هنگام کلید زدن فشار ضعیف کاربرد دارد. در صورت خاموش شدن جرقه ها باید این گاز های اضافی به طریقی خارج شود و این کار از طریق کلید ها امکان پذیر است. خوب تا به این جا متوجه شدید که این کلید ها سبب ایجاد جرقه ها می شوند زیرا یک محفظه ای وجود دارد که با هوای فشرده شده پر شده است. لازم به ذکر است، کلید ها به جای کلید های روغنی به بازار آمده اند. در بخش بعد درباره وظیفه ی این کلید ها با شما صحبت می کنیم.


    وظیفه ی این کلید های اتوماتیک هوایی

    کلید های اتوماتیک هوایی دو وظیفه ی اصلی دارند. اولین وظیفه ی این کلید ها حفاظت از مدار ها است. در کنار آن سوییچنگ نیز وظیفه ی اصلی این کلید ها است. لازم به ذکر است ؛که این کلید ها از شبکه ها محافظت می کنند. چنان چه ولتاژ بسیار بالا و یا پایین بیاید، اتصال کوتاه اتفاق بیفتد، بالا و پایین شدن فرکانس و غیره را محافظت می کنند.  این حفاظت نیز به دو شکل حرارتی و مغناطیسی اتفاق می افتد.

    اگر بخواهیم در رابطه با ویژگی های این کلید ها با شما صحبت کنیم باید خدمتتان عرض کنیم که این کلید ها نسبت به دیگر کلید هایی جریان بالا اما فشار کم و ضعیفی دارند را ساپورت می کنند. این کلید ها به دو شکل دستی و اتوماتیک نیز وارد مدار می شوند. این کلید های اتوماتیک هوایی به شکل ۳ و یا ۴ پل طراحی و ساخته شده اند. باید این نکته را خدمت شما عرض کنیم که این کلید ها در دو نوع ساخته می شوند.

    • ثابت
    • کشویی

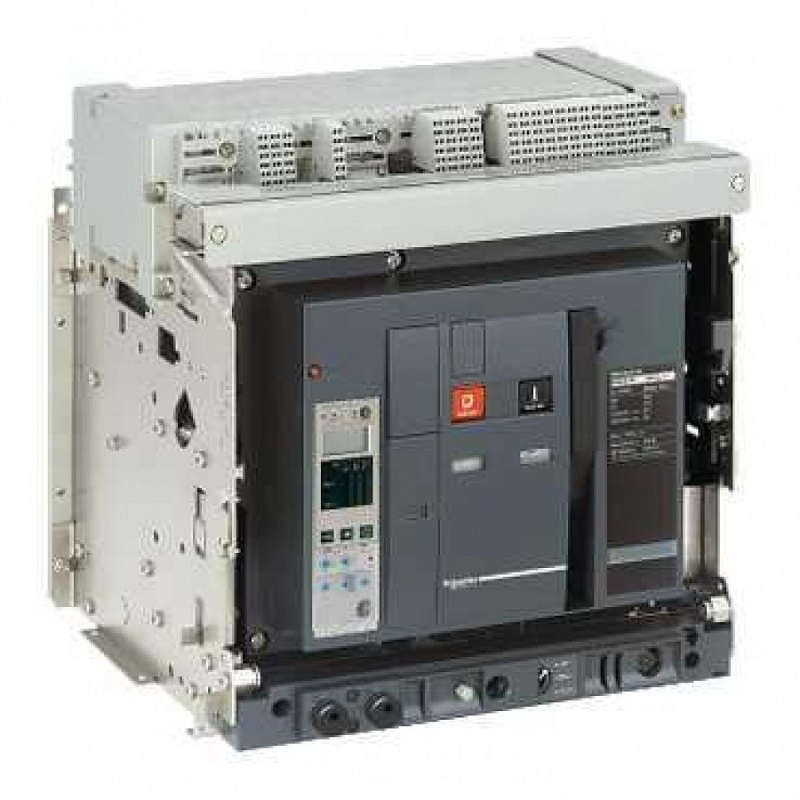

     وظیفه ی این کلید های اتوماتیک هوایی


    نقش فیوز فشار قوی در کلید های اتوماتیک هوایی چیست ؟

    لازم به ذکر است ؛که از فشار قوی برای حفاظت از اتصال کوتاه استفاده می شود.  یکی از بزرگ ترین تهدید ها برای یک شبکه این چنینی اتصال کوتاه است. حال سؤال این است که این اتصال کوتاه چگونه اتفاق می افتد؟ باید خدمتتان عرض کنیم که ۲ و یا ۳ فاز با یکدیگر اتصالی می کنند. در آن زمانی که این اتفاق می افتد جریان ۱۰ و یا حتی ۱۰۰ برابری از درون شبکه زد می شود. دقت کنید که در آن زمانی که چنین اتفاقی می افتد عایق تجهیزات شبکه از بین می رود حتی حرارت آن شبکه بالا می رود و تجهیزات در عرض چند ثانیه می سوزند پس تمام کار هایی مثل تشخیص و رفع خطا باید در طی چند ثانیه اتفاق بیفتد.

    این جا است که نقش کلید های اتوماتیک هوایی مشخص می شود. این کلید های هوایی به شکل خودکار با کمک رله چیست و یا موتور حتی ممکن است به صورت دستی نیز در زمان اتصال کوتاه این مدار را قطع کند این کار کلید ها موجب می شود که شبکه از نابودی نجات پیدا کند.


    چگونه فنر های کلید هوایی را شارژ و دشارژ کنیم؟

    در بخش ابتدایی این مقاله به شما گفتیم که یکی از کار های کلید هوایی قطع و وصل کردن مدار است. در هنگام قطع و وصل کردن این کار به کمک فنر ها اتفاق می افتد.  حال ما در این بخش از مقاله قرار است که به این سؤال بپردازیم که این فنر ها چگونه شارژ می شوند؟ شارژ شدن این فنر ها به دو شکل اتوماتیک و دستی اتفاق می افتد. اتوماتیک شارژ شدن فنر کلید های اتوماتیک هوایی به کمک موتور انجام می شود.

    ابتدا شارژ شدن به صورت دستی را برایتان توضیح می دهیم و سپس به سراغ نمونه ی اتوماتیک می رویم. اگر بخواهید دستی فنر را شارژ کنید باید اهرم را چندین بار بالا و پایین کنید تا charged ok بر روی صفحه ی نمایش گر نمایان شود. حالت اتوماتیک نیز این گونه است که از یک موتور برای شارژ کردن کمک می گیریم وقتی که موتور داخل محل مخصوص قرار بگیرد مطابق با دستور های تعیین شده موتور فنر را شارژ می کند و پس از شارژ کلید آماده به کار می شود.

    لازم است بدانید که شاسی close کنتاکت ها را به یک دیگر وصل می کند و هنگامی که شاسی open  باشد مدار قطع می شود. ورودی های کلید به یکدیگر وصل می شوند مصرف کننده نیز پشت کلید زمین می شود و این اتفاق توسط نمایش گر نشان داده می شود.


    خاموش شدن جرقه چگونه اتفاق می افتد؟

    شایان به ذکر است؛ که درون کلید ها برای خاموش شدن جرقه ها که حاصل از قطع جریان است. یک محفظه جرقه گیر بزرگ برای خاموش کردن جرقه استفاده می کنند . اگر بخواهیم در رابطه با جنس این محفظه صحبت کنیم باید بیان کنیم که جنس آن از آزبست یا سیلیس است و به شکل لایه لایه و مشبک نصب می شود. حال سؤال این است که این جرقه گیر ها چگونه کار می کنند؟

    جرقه ها به سمت جرقه گیر ها فرستاده می شوند و جرقه ها را به اندازه های کوچک تر در می آورند آن طوری که جرقه با یک حرکت خاموش شود. لازم است این نکته را نیز اضافه کنیم که کلید های اتوماتیک هوایی دو نوع کنتاکت دارند. یکی از کنتاکت ها اصلی است و زمانی که کلید وصل جریان را عبور می دهد.  دیگری به کنتاکت جرقه زن معروف است و در زمان قطع و وصل باعث ایجاد جرقه می شود علاوه بر آن جرقه را نیز به سمت جرقه گیر هدایت می کند.


    مزیت های کلید هوایی اتوماتیک

    این کلید های هوایی مزیت های بیشماری دارند ما در این بخش به تعدادی از مزیت های این کلید های هوایی اتوماتیک صحبت می کنیم پس با ما همراه باشید.

    1. میزان سلکتیویتی بالا : تشخیص تقدم قطع بین کلید های ورودی و خروجی که بیش تر کلید ها اتوماتیک هستند.
    2. این کلید ها عمر بالایی دارند: لازم به ذکر است که این کلید ها حدوداًدو برابر کلید های اتوماتیک کمپکت کار می کنند.
    3. رنج جریان بسیار بالایی دارند: رنج جریان این کلید ها بسیار گسترده است. جریان آن ها از ۱۶۰۰ آمپر ، ۶۳۰ تا ۶۳۰۰ جریان آمپر ساخته می شود.
    4. قدرت قطع بسیار بالایی دارند: این کلید ها قدرت قطع فوق العاده بالایی دارند. قدرت قطع آن ها از حدود ۵۵ تا ۲۰۰ میلی آمپر است.
    5. دقت و حفاظت بسیار بالا: یکی از اصلی ترین مزیت های این کلید های اتوماتیک هوایی قدرت حفاظت بالا است. کلید ها از رله الکترونیکی بهره می برند پس دقت و همچنین انعطاف پذیری بسیار بالایی دارند.

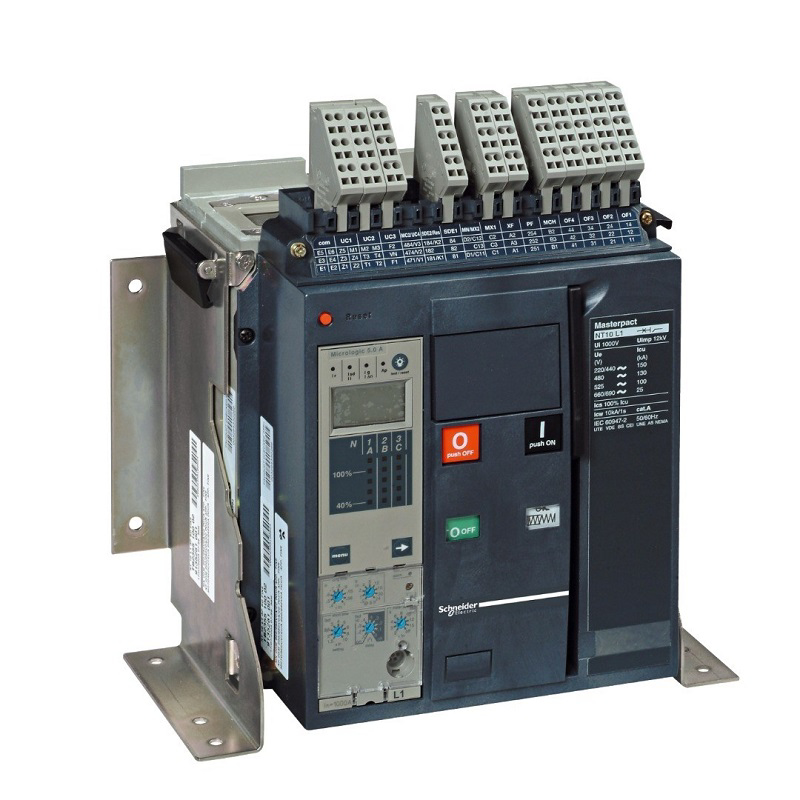

     خاموش شدن جرقه چگونه اتفاق می افتد؟


    معایب کلید های اتوماتیک هوایی

    این طبیعی است که هر وسیله ، ابزار و یا سیستمی در کنار مزیت هایی که دارد معایبی نیز داشته باشد. بیاید تا در رابطه با این معایب با یکدیگر صحبت کنیم . یکی از غیب های این کلید ها این است که تجهیزات مورد نیاز برای تولید هوا برای این کلید ها زیاد است.  لازم است بدانید که باید ظرفیت کمپرسور هوا ظرفیت بالایی داشته باشد  همچنین در کنار این موارد احتمال بالا رفتن ولتاژ در جرقه زنی مجدد وجود دارد.

    علاوه بر تمام این موارد احتمال این وجود دارد که درون اتصالات لوله های داخل کلید هوایی نشت هوا اتفاق بیفتد. به عنوان آخرین عیب کلید های اتوماتیک هوایی باید خدمتتان عرض کنیم که توانایی خاموش کردن جرقه از خلا و گاز  sf6 کم تر است.


    کاربرد کلید های هوایی

    این کلید های هوایی از خازن ها، مولد ها، ترانسفورماتور ها، ماشین های الکتریکی را حفاظت می کنند. این اندازه گیری ها پارامتر های مختلف قابلیت نصب تجهیزات مختلف برای اجرای فرمان تمام خط ها و پارامتر های ضروری ثبت می شوند و از طریق آلارم نیز هشدار های لازم را می دهند. سوییچینگ ورودی یا اصلی در تابلو های توزیع فشار های مختلف از مجموعه کاربرد های کلید های اتوماتیک هوایی اند.


    در طراحی کلید های اتوماتیک هوایی این نکات باید رعایت شوند

    لازم به ذکر است؛ که در کلید های اتوماتیک هوایی باید درجه حفاظت کلید و تابلو با یک دیگر هماهنگ باشند. کلید قدرت فشار باید بر اساس استاندارد های لازم طراحی و تولید شوند. دقت کنید که کلید ها باید به گونه ای ساخته شوند که اگر این کلید ها به سرویس و یا تعمیر نیازمند شدند این کار به راحتی انجام شود و یا این که اگر زمانی که کلید وارد محفظه شد خطر زیادی برای اپراتور نداشته باشد پس حتماًباید در هنگام طراحی و هم چنین ساخت این کلید های هوایی از ایمنی های لازم رعایت شوند که اختلالی در کار کرد  این کلید ها ایجاد نشود و به درستی هر چه تمام تر کار خود  را ادامه بدهند.

    نظرات
    01/03/1401 10:13 ق.ظ
    کلید هوایی کشویی چیست؟
    01/03/1401 10:13 ق.ظ
    چرا به این نوع کلیدها هوایی گفته می شود؟
    01/03/1401 10:17 ق.ظ
    پاسخ به سوال:
    کلید هوایی کشویی چیست؟
    جواب:
       کلید هوایی در دو نوع ثابت و کشویی تولید می شود. کلید هوایی ثابت یا فیکس در محل نصب می شود و پس از نصب امکان تغییر مکان یا جا به جایی آن وجود ندارد. کلید هوایی کشویی روی یک ریل نصب می شود و می توان آن را جا به جا کرد و دسترسی به بخش های مختلف آن پس از نصب امکان پذیر است. قیمت کلید هوایی کشویی از کلید اتوماتیک فیکس به مراتب بالاتر است.
    01/03/1401 10:17 ق.ظ
    پاسخ به سوال:
    چرا به این نوع کلیدها هوایی گفته می شود؟
    جواب:
    دلیل اینکه به این کلیدها هوایی گفته می شود این است که در این کلیدها اطفاء جرقه هنگام کلیدزنی در محفظه پر شده با هوای آزاد فشرده صورت می پذیرد و لذا کنتاکت های کلید مسیر طولانی ای جهت خاموش کردن جرقه باید طی کنند که این از معایب کلید هوایی است. در اثر خاموش شدن این جرقه ها، گازهای اضافی به وجود می آیند که باید از طریقی از کلید خارج شوند. این کلیدها از نظر ابعادی نیز از کلیدهای خلاء و SF6 بزرگتر هستند.
