انواع کلید مینیاتوری کدام اند؟

امروزه بحث ایمنی برق در ساختمان تحت قوانین مصوب سازمان نظام مهندسی ساختمان انجام شده و بر آن تاکید شده است. به همین علت وسایل حفاظتی متنوعی برای تأمین امینت برق کشی ساختمانی و صنعتی مورد توجه قرار گرفته است.

علت قطع شدن برق در برخی از مواقع به دلیل حساس بودن و تحمل نکردن بار اضافی مدارهای الکتریکی می باشد، به همین دلیل از کلیدهای مینیاتوری برای حفاظت از این مدارها جهت جلوگیری از قطع شدن برق مورد استفاده قرار می گیرد. ما در این مقاله می خواهیم، کلیدهای مینیاتوری را مورد بررسی قرار بدهیم و به موضوعات پیرامون آن نیز از قبیل کاربرد ، انواع و.........نیز بپردازیم، پس با تا انتهای مقاله همراه شوید.

کلیدهای مینیاتوری چیست؟

کلیدهای مینیاتوری در صنعت برق مورد استفاده قرار می گیرد، این کلیدها از مدارهای الکتریکی در برابر اضافه بار و جریان برق محافظت می کند، فیوزها بارهای اضافی را نمی توانند، تحمل کنند، به همین خاطر برق در بعضی مواقع به این علت قطع می شود، کلیدهای مینیاتوری به عنوان یک حفاظت کننده الکتریکی از این مدارها در برابر هر نوع بار اضافی محافظت می کند.

از کلیدهای مینیاتوری به دلیل کارآیی بالا در حفاظت از فیوزها بیش از هر تجهیز برقی دیگر مورد استفاده قرار می گیرد. کلیدهای میناتوری برحسب کاربرد و محل استفاده از این تجهیز انواع مختلفی دارد، که ما در این قسمت از متن به معرفی هر کدام از آنها می پردازیم.

کاربرد کلید مینیاتوری

• انتهای خط توزیع ولتاژ ضعیف
• حفاظت مدار موتور الکتریکی
• حفاظت مدار جریان مستقیم
• حفاظت مدار روشنایی ساختمان ها
• حفاظت مدار ترانسفورماتورهای الکتریکی
• حفاظت مدارهای الکتریکی در تمامی صنایع

کلید مینیاتوری یا کلید اتوماتیک مینیاتوری در اصل نوعی کلید خودکار است که هر دو مشخصه قطع کنندگی زیر بار و مجزا کنندگی را دارد و وظیفۀ آن قطع مدار در زمان اتصال کوتاه یا اضافه بار می باشد. کلید مینیاتوری از سه قسمت رله مغناطیسی برای حفاظت اتصال کوتاه، رلۀ حرارتی یا رلۀ بی متال برای حفاظت اضافه بار و مجزا کننده تشکیل شده است. این کلید از دو قسمت مغناطیسی (جریان زیاد در مدت زمان کم) و حرارتی (افزایش تدریجی جریان) تشکیل شده است.

اجزاء کلید مینیاتور

بدنه، اتصالات، اهرم، ضامن مکانیکی، بی متال، مگنت، جرقه گیر

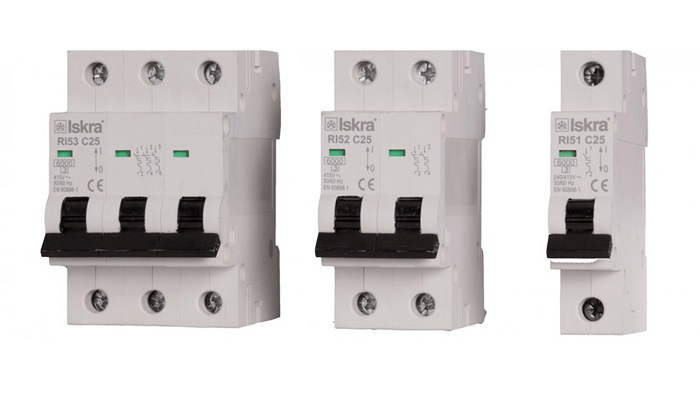

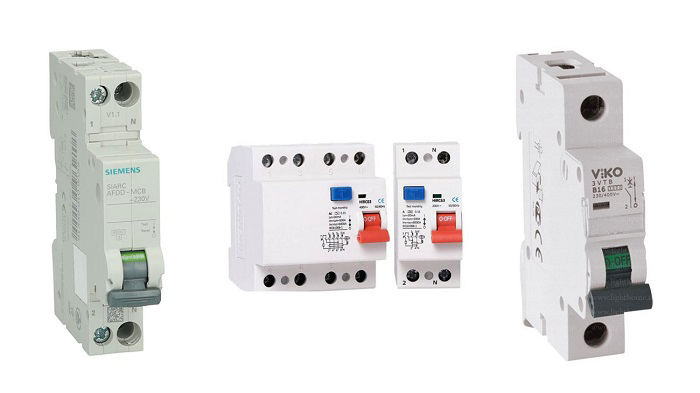

انواع کلیدهای مینیاتوری

• کلید مینیاتوری بر حسب تعداد فاز و دامنه ولتاژ
• کلیدهای میناتوری بر حسب تعداد فاز، دامنه ولتاژ به چند دسته تقسیم می شوند؛
• تک فاز، دو فاز و چهار فاز
• اکثر کلیدهای مینیاتوری که در بازار موجود می باشد، 230 الی 400 ولت می باشند، کلیدهای میناتوری با توجه به تعداد سیم نول و سیم های فاز به کار رفته در آن به انواع تک فاز، دو فاز و چهار فاز دسته بندی می شوند.

کلیدهای مینیاتوری بر حسب میزان جریان

کلیدهای مینیاتوری حفاظت کننده مدارهای الکتریکی محسوب می شوند، اما خاطر نشان می کنیم، که کلیدهای مینیاتور برای مصارف بالای 100 آمپر تولید نمی شوند، رنج جریانی تولید کلیدهای مینیاتوری عبارت اند از؛

1،2،4،6،1،16،20،25،32،40،50،63

نا گفته نماند، که بعضی از برندها نیز کلیدهای مینیاتوری  با رنج جریان 80،100،125 را تولید می کنند، که می توان گفت،کلیدهای مینیاتوری با این رنج جریان کمتر در بازار موجود می باشد.

کلیدهای مینیاتوری بر حسب قدرت

انواع کلیدهای مینیاتوری مختلفی در بازار موجود می باشد، که هر کدام دارای قدرت های متفاوتی در قطع برق می باشند
در واقع می توان گفت هر چه کلید مینیاتور قدرت بالایی در قطع برق داشته باشد، احتمال اسیب دیدگی در کلید کمتر می شود.
کلیدهای مینیاتور موجود در بازار دارای سه نوع قدرت 5/4، 6، 10 کیلو آمپر می باشند.
کلیدهای مینیاتور با قدرت 6 آمپر بیشتر فروش داشته، و بیشتر مشتریان و صنعتگران از کلیدهای مینیاتور با قدرت 6 آمپر بیشتر استفاده می کنند.
کلیدهای مینیاتور با منحنی قطع یا منحنی کار
میزان حساسیت کلید در زمان جریان کششی بیش از حد و عملگر قطع کلید با توجه به منحنی قطع یا همان منحنی کار مشخص می شود.

کلیدهای مینیاتور بر اساس منحنی کار به چند دسته تقسیم می شوند، که عبارت اند از؛

تندکار، کندکار، ترانسفورماتوری،قدرت ، بسیار حساس
با ما باشید، تا در ادامه مقاله به بررسی هر کدام به طور جداگانه بپردازیم؛

کلیدهای مینیاتوری تندکار

از کلیدهای مینیاتوری تندکار بیشتر در مصارف خانگی استفاده می شود، به علت استفاده از فیوز مینیاتوری  برای مصارف روشنایی در این نوع از کلیدهای مینیاتور ، این مدل از کلیدهای مینیاتور نیز به نام کلیدهای مینیاتور روشنایی در بین مشتریان شناخته می شوند.

کلیدهای مینیاتور تندکار قادر هستند، در زمان جریان بار اضافی بین 3 تا 5 برابر جریان برق را در زمان مشخص قطع کنند، و به این شکل در برابر بارهای اضافی از مدارهای الکتریکی به شکل هوشمندانه حفاظت می کند.

کلیدهای مینیاتور بسیار حساس

علت نامگذاری کلیدهای میناتور بسیار حساس این است که ، این مدل از کلیدهای میناتور بسیار حساس بوده و در زمان جریان بار اضافی سریعتر از کلیدهای مینیاتور دیگر برق را قطع می کند، و می توان گفت، کلیدهای مینیاتور بسیار حساس در زمان جریان بار اضافی هوشمندانه تر عمل می کند و سرعت بالایی دارد.

عملکرد کلیدهای مینیاتور بسیار حساس به این شکل می باشد، که در زمان بار اضافی در مدت زمان  خیلی کم با سرعت عمل بالا فرمان قطع جریان برق را از طریق منحنی قطع کلید صادر می کند.

کلیدهای مینیاتور قدرت

از کلیدهای مینیاتور قدرت برای حفاظت از موتورها و ترانسفورماتورها در زمان جریان بار اضافی استفاده می شود
این نوع از کلیدهای مینیاتور این قابلیت را دارند، که در زمان وارد شدن بار اضافی برای جلوگیری از آسیب های وارده به مدارها، سریع تر جریان برق را قطع کنند.

کلیدهای مینیاتور ترانسفورماتوری

کلیدهای مینیاتور ترانسفورماتوری بیشتر در مصارف صنعتی ویژه مانند تجهیزات ترانسفورماتوری مورد استفاده قرار می گیرد.
کلیدهای مینیاتوری ترانسفورماتوری که در بازار موجود می باشد، رنج آمپر 40 به بالا را دارد، این کلیدها توانایی این را دارند، که در جریان اضافه بار بین 10 تا20 برابر جریان اصلی را در زمان های مشخص برای جلوگیری از آسیب های وارده به مدارهای الکتریکی قطع کنند.

کلیدهای مینیاتور کند کار

همان طور که از نام این نوع از کلیدهای مینیاتور برقی مشخص هست، کند کار هستند و سرعت عمل پایینی د زمان قطع برق دارند. در واقع به علت کند کار بودن و سرعت عمل پایین برای مصارف روشنایی و خانگی مناسب نیستند، این مدل از کلیدهای مینیاتور برقی قادر هستند، بار اضافی بین 5 تا 10 برابر جریان برق اصلی را در زمان مشخص قطع کنند، و تا این میزان قدرت دارند، از مدارهای الکتریکی حفاظت کنند.

در زمان خرید کلیدهای مینیاتور باید به چه مواردی توجه داشت؛

برند و شرکت تولید کننده، نحوه انتخاب کلید مینیاتوری مناسب حتما دقت داشته باشید، که برند و شرکت تولید کننده کلیدهای مینیاتور معتبر بوده و درضمن این شرکت ها به مشتریان خود خدمات پس از فروش را نیز ارائه دهند، تا در زمان تعویض بتوانید از خدمات گارانتی آن بهره مند شوید.

انواع مختلفی از کلیدهای مینیاتور با قدرت قطع جریان در بازار موجود می باشد، شما باید با در زمان خرید کلیدهای مینیاتور برقی به میزان قدرت آن نیز دقت داشته باشید. علاوه بر موارد گفته شده، در زمان خرید کلیدهای مینیاتور باید به تعداد فازها، محدوده جریان کار و نوع منبع شبکه مصرفی هم توجه ویژه ای داشته باشید، تا بتوانید بر اساس موارد گفته شده؛ مناسبترین کلیدهای مینیاتور را خریداری کنید.

ویژگی های منحصر به فرد کلید مینیاتوری (MCB)

امنیت پیوسته سیستم

پاسخ برای تمامی زیر ساخت ها (برق صنعتی و برق ساختمان)

حفاظت انسان در مقابل تماس غیرمستقیم با سیستم های زمین TN ،IT

ایده آل برای حفاظت الکتریکی و قطع اتوماتیک دقیق

حفاظت انواع مدار الکتریکی

رنج گسترده جریان فیوز

تشخیص سریع خطای اتصال کوتاه و اضافه بار حرارتی در کمترین زمان

حفاظت بهینه خط

قدرت انتخاب گسترده

امنیت عملکرد و نگهداری در مدارات برق صنعتی

نحوه انتخاب کلید مینیاتوری مناسب

کلیدهای مینیاتوری شامل تقسیم بندی های مختلفی می باشند که این تقسیم بندی ها بر حسب سرعت قطع و تعداد پل آن ها انجام می شود. در زمان انتخاب کلید مینیاتوری می بایست با توجه به نوع کاربرد و نوع حفاظت مورد نیاز، کلیدی انتخاب شود که ضمن بر قطع تمام جریان های ناخواسته، حفاظت لازم را برای سیستم فراهم کند، در غیر این صورت خسارت های زیادی به تجهیزات، مدارات و جان انسان ها وارد می شود.

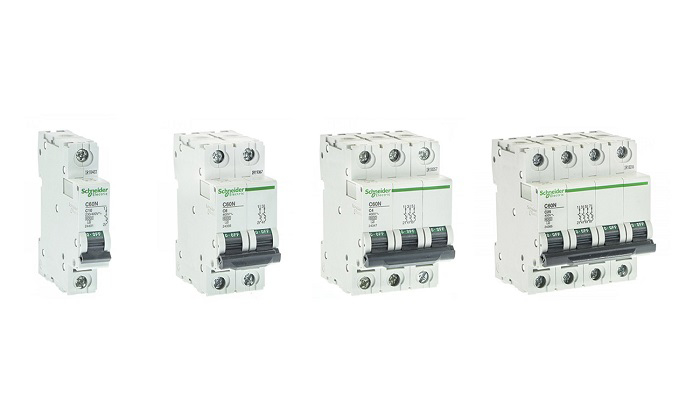

ساختار انواع کلید مینیاتوری به چه صورت است؟

کلیدهای مینیاتوری دارای انواع مختلفی هستند و هر کدام از این انواع از ساختاری متفاوت برخوردار می باشند  که آن ها را از سایر مدل های دیگر متمایز می کند. انواع کلید مینیاتوری در نسخه هایی با ساختار تک قطبی، دو قطبی، سه قطبی، چهار قطبی و البته سطح های متفاوتی از جریان هستند. لازم به ذکر است که بیشترین ساختاری که در بازار به کار گرفته می شود، ساختارهای دو قطبی و سه قطبی هستند. این امر به صورتی است که اگر یک خطای واحد در کل مدار رخ دهد که کارکرد آن را دچار اختلال کند، کل مدار به صورت کامل قطع می شود. این ویژگی زمانی مزیت خود را در ساختار کلیدها نشان می دهد که  بخواهید از موتور دارای سه فاز به صورت تک فاز شدن محافظت کنید.

سخن پایانی

کلیدهای مینیاتور یکی از مهمترین تجهیزاتی است که در صنعت برق مورد استفاده قرار می گیرد، کلیدهای مینیاتور در تابلوی برق نیز جهت حفاظت از مدارهای الکتریکی در برابر جریان اضافی وارده محافظت می کند، و در زمان وارد شدن بار اضافی بر مدارهای الکتریکی برای جلوگیری از آسیب به مدارهای الکتریکی با سرعت بالا برق را قطع می کند.
