تابلو برق شالتر چیست و چه کاربردی دارد؟

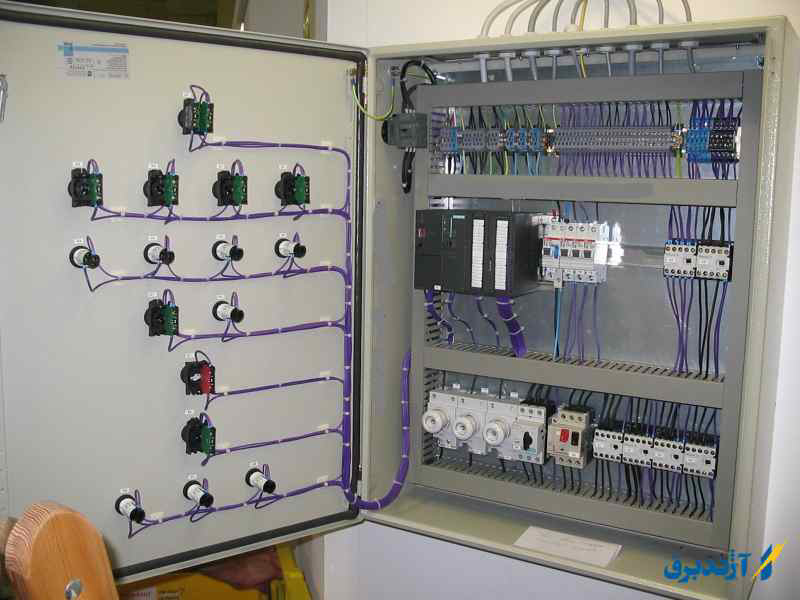

تابلو برق محفظه ای فلزی می باشد  که تجهیزات برقی ساختمان در آن جای گرفته است. هدف از بکارگیری این وسیله موارد ی همچون : محافظت از تجهیزات الکترونیکی ، کنترل و توزیع انرژی الکتریکی ، تعمیر و نگهداری راحت تر و سریع تر تجهیزات الکترونیکی ، تامین ایمنی افراد و تجهیزات می باشد .

احساس نیاز و ضرورت استفاده از آن وقتی احساس شد که تجهیزات الکترونیکی در برابر عوامل محیطی و خطرهای ناشی از تغییر جریان برق، افزایش ولتاژ، شوک های الکترونیکی و … دچار آسیب های جدی و خطرناکی می شدند. از این رو امروزه انواع تابلو برق ساختمان یکی از تجهیزات ضروری یک خانه معمولی و یا حتی یک خانه هوشمند محسوب می شود  که انواع مختلفی از آن در بازار ارائه می گردد.

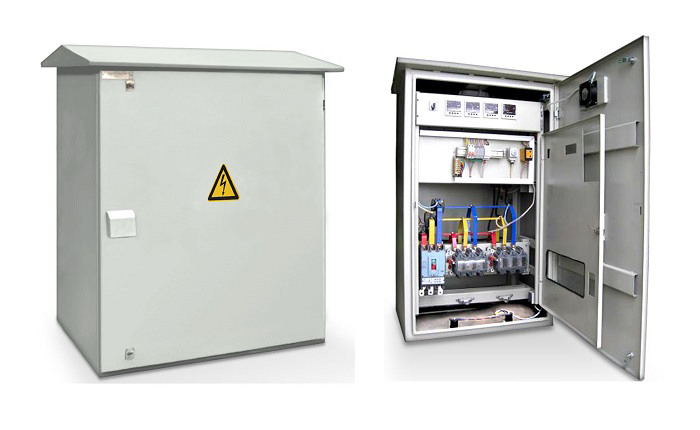

تابلو برق شالتر

شالتر برق کامپوزیتی (پانل کامپوزیتی) قطعه ­ای می باشد که از پلیمرهای پلی­ استر یا وینیل استر و ترکیب با الیاف شیشه حداقل به میزان ۲۸درصد وزنی و حداقل ابعاد ۵۰*۸۰ سانتی ­متر تولید شده باشد. در تابلو برق شالتر این ماده از ویژگی  گرماسخت برخوردار می باشد و در برابر حرارت و آفتاب و شرایط محیطی هیچگونه تغییری نشان نمی­ دهد. تابلوهای شالتر معمولا برای  نصب در خیابان  کاربرد  دارد و شامل  یک کلید ورودی و چندین کلید فیوز گردان به همراه کنتور و دیتا لاگر و همچنین یک فیدر روشنایی می باشند.

همچنین همه ی  ورق های کامپوزیتی SMC  برای  تولید شالتر برق، در ابعاد و اندازه مورد انتظار مشتریان طراحی و تولید می شوند. سپس با آزمون های متعدد همچون آزمون خمش، ضربه، مقاومت حرارتی، دی الکتریک، جذب آب و … بر اساس استانداردهای مربوطه، مورد ارزیابی قرار می گیرند و در نهایت Type test قطعه مورد نظر تحویل مشتری داده خواهد شد.

اهمیت استفاده از تابلو برق شالتر

اگر در خیابان ها و یا کارخانه جات در شهرک های صنعتی دقت کرده باشید تابلوهای در زیر ترانسهای کاهنده ساخته شده است که در ابعاد ۱۰۰ در ۱۲۰ ساخته شده اند و رنگ بدنه این تابلوها ۷۰۳۲ که از رنگ پودری الکترواستاتیک رنگ شده است

و دارای کلاهکی دو طرفه بوده که در برابر ریزش آب محافظت میگردد و همچنین از پایه های بتنی به منظور فاصله گرفتن از سطح زمین و عبور کابل ها استفاده می شود .

اهمیت استفاده از این تابلوها برای سنجش میزان مصرف کننده ها در خارج از محیط کارخانه بوده که از دسترس خارج بوده و در این تابلوها به وسیله کابل های خروجی از تابلو برق شالتر به تابلوهای اصلی درون کارخانه توزیع میگردد .

تجهیزات داخل تابلو برق شالتر

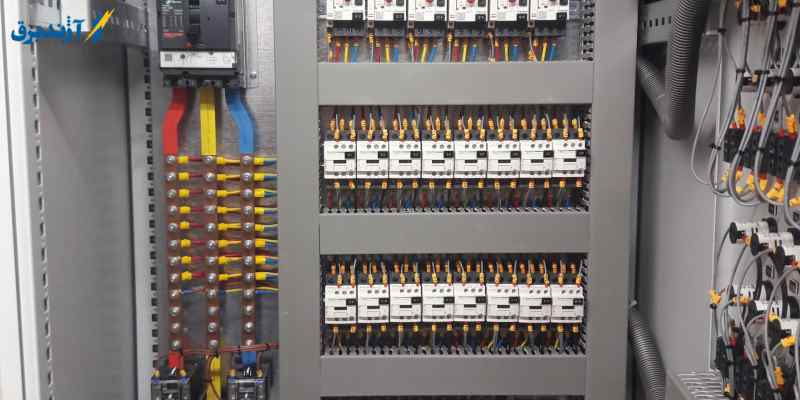

تجهیزاتی که درون این تابلو قرار میگیرد عبارت اند از ۱ – کلید زاویر ۲- کلید اتوماتیک ۳- باسبارها ۴- لوازم اندازه گیری تابلویی ۵- سکسیونر فیوزها ۶ – مقره ها ۷- داکت ها ۸-  کنتورها دیماندی

۱ – کلید زاویر : در واقع این کلید حکم کلید اصلی در این تابلو برق شالتر را می باشد که یک کلید قابل قطع زیر بار می باشد و دارای یک دسته مشکی می باشد و با توجه به توان ترانس می تواند بین ۱۶۰ آمپر تا ۴۰۰ آمپر انتحاب گردد .

۲ کلید اتوماتیک : این کلیدها هم مانند سایر کلید ها در برابر اتصل کوتاه و اضافه بار محافظت می گرداند و کلیدی که در این تابلو استفاده می شود از نوع قابل تنظیم استفاده می گردد .

۳ – باسبار : توزیع جریان در سطح تابلو بوسیله شمش ها صورت می گیرد سطح مقطع مناسب این شمش ها در هنگام ساخت تابلو برقمتناسب با کلید انتخاب می شود .

۴ – لوازم اندازه گیری : لوازم اندازه گیری در این تابلو به وسله ترانسهای جریان انجام می شود که با استفاده از سیم به مولتی متر ارسال میشود در مولتی متر فرکانس – جریان و ولتاژ نمایش داده میشود

کنتورهای دیماندی : مقادیر مصرفی توسط کنتورهای برق اندازه گیری میشود که در این کنتورها توان اکتیو و راکتیو و میزان اوج بار اندازه گیری می گردد .

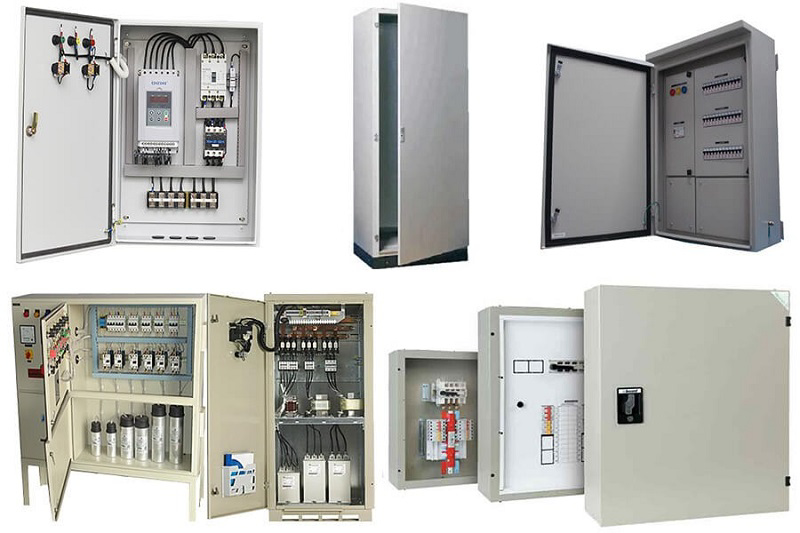

انواع تابلو برق

تابلوهای برق موجود در اماکن مختلف ویژگی های متفاوتی دارند که هر کدام برحسب کارایی و ویژگی هایی همچون  ولتاژ، ساختار، کاربرد، محل نصب و طرز قرار گیری در گروه های مختلفی دسته بندی می گردد.

تابلوهای برق بر اساس ساختار و نوع طراحی در سه گروه مختلف تقسیم بندی می شوند؛

1. تابلو برق ثابت (Metal Enclosed)

2. تابلو برق کشویی (Withdrawable)

- تابلو برق “Metal Clad”

- تابلو برق “Compartment Type”

3. تابلو برق (Rack)

تقسیم بندی بر حسب ولتاژ کاری:

1. تابلوهای LV (Low Voltage) "ولتاژ کمتر از 1000 ولت"

2. تابلو های MV (Main Voltage) "ولتاژ از 1000 تا 36000 ولت"

نوع دیگری از تقسیم بندی که برای تابلوهای برق تعریف شده است، تقسیم بندی بر اساس نحوه نصب است.

1. تابلو های ایستاده (self standing )

2. تابلو دیواری (wall mounted)

وظیفه تابلو برق چیست؟

چنانچه  بخواهیم این وظیفه را بر حسب ولتاژ هر تابلو برق تعیین نماییم  می توان گفت به صورت زیر می باشد:

• تابلو برق‌های ولتاژ پایین یا LV: این نوع تابلوبرق‌ها تا ۱ کیلو ولت ولتاژ دارند، شامل قطع کننده، کلید، جدا کننده‌ها و فیوزهای HRC، قطع کننده مدار زمین و MCB می شود، وظیفه این تابلو برق حفاضت از سیستم‌هایی با ولتاژ پایین می باشد.
• تابلو برق‌های ولتاژ متوسط یا MV: این تابلوها ولتاژی بین ۳ تا ۳۶ کیلوولت دارند، وظیفه آن قطع جریان در شرایط اضطراری می باشد ، صرف نظر از اینکه چه نوع CB در سیستم آن به کار رفته باشد. وظایف عمده آن را می توان به شکل روشن و خاموش کردن کلید جریان، قطع جریان اتصال کوتاه، تغییر جریان خازنی، تغییر جریان قیاسی و … تعریف نمود.
• تابلو برق‌های ولتاژ بالا یا HV: این تابلوها با ولتاژ بالای ۳۶ کیلوولت کار می کنند، نقش معمول این تابلو ها  CB‌های مطمئن جهت ایمنی سیستم می باشد ، چرا که در تابلوبرق‌های ولتاژ بالا کمتر عملیات خاموشی و تغییر اتفاق می افتد و در اکثر اوقات قطع کننده‌ها روشن گذاشته می شوند.

استفاده از اینورتر تابلو برق توزیع به شما کمک می کند تا جریان DC را به جریان AC تبدیل نمایید . لذا  استفاده از اینورتر به شما این امکان را می بخشد تا  خروجی را توسط تقویت کننده‌ها به سطح ولتاژ و فرکانس دلخواه تغییر دهید.

چه قطعاتی در ساخت تابلو برق مصرف می شود؟

قطعاتی که در تابلو برق آسانسور وجود دارد، شامل موارد زیر می شود:

• فیوز سه فاز
• لامپ سیگنال
• پریز تک فاز
• فیوز تک فاز
• پایه ارت
• کانال و سیم

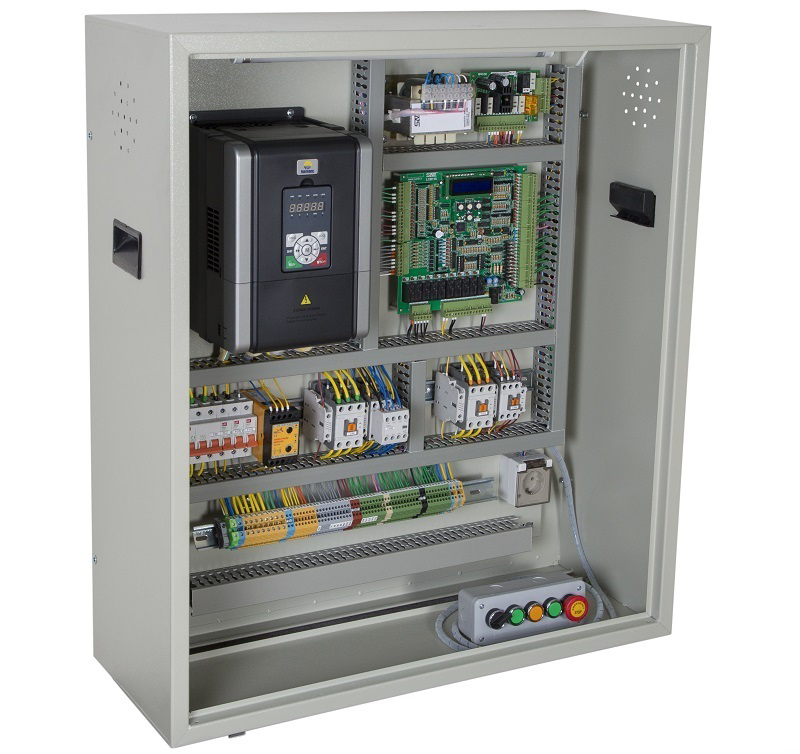

تابلو برق آسانسور و تفاوت آن با تابلو فرمان

چنانچه که  در زمینه آسانسورها فعالیت دارید و مهارت و حرفه شما مربوط به آسانسور می باشد ، می دانید که موتورخانه آسانسور، دارای  دو تابلو می باشد . تابلو برق و تابلو فرمان آسانسور.

تابلو فرمان آسانسور وظیفه کنترل آسانسور را بر عهده دارد. در واقع کنترل سرعت موتور آسانسور، کنترل بسته و باز شدن درب آسانسور و کنترل ترمزها بر عهده تابلو فرمان می باشد . در تابلو فرمان نیاز می باشد  وضعیت و موقعیت کابین آسانسور در هر لحظه تشخیص داده شود، همچنین درخواست های ارسال شده از کابین و طبقات بررسی شود  و بعد از پردازش لازم، فرمان صحیح صادر گردد.

ولی تابلو برق آسانسور، با بهره مندی  از کنتاکتورهای فرمان و میکروکنترلر موجود در آن، کنترل آسانسور را اجرا نماید . کیفیت قطعات استفاده شده در تولید تابلو برق آسانسور موضوعی ضروری می باشد به طوری که  انتخاب نادرست می توانند مشکلاتی از قبیل آلودگی صوتی هنگام حرکت کابین را به دنبال داشته باشد.

در نهایت

تابلوهای برق در همه جا قابل مشاهده هستند . از مکان های عمومی کتابخانه ها ،بانک ها ، بیمارستان ها ، دانشگاها و… تا مکان های صنعتی و تخصصی مثل کارخانجات که می توان تابلو برق ها را دید .  در هر ساختمان مسکونی تعدادی تابلو برق وجود دارد از جمله روشنایی ، آسانسور ، برق ورودی ، کنترل پمپ ، موتورخانه و…پس با تعداد بسیار زیادی تابلو مواجه می باشیم  و این یعنی یک بازار کار بزرگ. این تجهیزات نیاز به نگهداری و تعمیرات دارند. گاها تابلوها نقشه دارند و در بسیاری موارد هم ندارند.   چنانچه قصد خرید و یا کسب اطلاعات در رابطه با تابلو برق شالتر و انواع تابلو برق دارید به وب سایت آژند برق مراجعه نمایید.
