تابلو برق فرمان موتوری; ۸ نکات قبل از خرید

تابلوهای برق فرمان موتوری تابلوهایی اند که برای کنترل موتورهای الکتریکی کاربرد دارند.به طور کلی این تابلو ها پر کاربردترین تابلو ها در صنعت به شمار می روند.زیرا در صنعت بیشتر از موتورهای سه فاز روتور قفسه ای و تک فاز القایی استفاده می شود بنابراین این تابلو های فرمان بیشتر در زمینه کنترل این نوع موتورها تولید می گردد.تابلوهای فرمان موتوری  به دو شکل فیکس و کشویی طراحی و ارائه می گردند.در نوع فیکس قطعات به صورت ثابت در محل خود در تابلو برق صنعتی نصب می شوند.در این حالت اگر بعدا احتیاج هست تابلو تغییر کند یا مثلا توان موتورها تغییر کند ایجاد تغییرات سخت و در بعضی مواقع غیر ممکن می شود.

 تابلو برق چیست ؟

تابلوی برق عبارت است از فضایی که تجهیزات برقی در آن نصب می گردد. مشکلات ناشی از نصب تجهیزات و قطعات تابلو برق، خطرات ناشی از عوامل محیطی، پدیده‌هایی همچون اتصال کوتاه و در دسترس بودن تمام قسمت های برق دار از سوی اپراتور، سازندگان را بر آن داشت تا به منظور تامین ایمنی بیشتر، تابلو به شکل محفظۀ بسته طراحی گردد و قطعات اصول سیم کشی تابلو برق صنعتی در داخل تابلو قابل دسترس نباشد. قطعات تابلو برق متعددی باشند که ترانس های اندازه گیری جریان و ولتاژ، فیوز، کلید، کنتاکتور، رله، تایمر و PLC نمونه هایی از آن می باشند.  وسایل دیگری از قبیل: چراغ سیگنال، مچی نگهدارنده کابل، کانال عبور سیم، شینه، ترمینال و … در تابلوها وجود دارد.

انواع تابلو برق از لحاظ سطح ولتاژ

در زمان خرید تابلو برق شناختن انواع آن ضرورت دارد. تابلوهای برق‌، از نظر سطح ولتاژ به سه دسته تابلوهای برق‌ فشار ضعیف، تابلوهای برق‌ فشار متوسط و تابلوهای برق‌ فشار قوی تقسیم می ‌شوند.

تابلوهای برق‌ فشار ضعیف: طبقه‌ بندی تابلوهای فشار ضعیف در سطح ولتاژ کمتر از هزار وات می باشد. این تابلوهای فشار ضعیف در دو نوع تولید می گردد. تابلوهای ایستاده ثابت و تابلوهای ایستاده کشویی نمونه ای از آن می باشد.

تابلوهای برق‌ فشار متوسط: این تابلوهای برق‌ در سطح ولتاژ میان هزار وات تا سی و شش هزار وات طبقه بندی می‌شوند. یک تابلو برق فشار متوسط، دارای اجزایی همچون کلید، بدنه، رله، باسبار، کنتاکتور فشار متوسط، ترانسفورماتور جریان و ولتاژ، تجهیزات کنترلی و لوازم اندازه گیری می‌باشد. تابلوهای فشار متوسط در دو دسته کلی قرار می‌گیرند. تابلوهای فشار متوسط کشویی و تابلوهای فشار متوسط ثابت تابلوهای برق‌ فشار قوی: این تابلوها در سطح ولتاژ ۶۳۰۰۰ وات تا ۴۰۰۰۰۰ وات می‌باشند.

انواع مدار کنترل موتورها:

– روش راه اندازی مستقیم موتور با کنتاکتور و مدار‌های فرمان کنتاکتوری .از این روش معمولا در مواردی استفاده ​می شود که توان موتور کمتر از ۴ کیلو وات باشد.

– روش راه اندازی موتور به شکل ستاره مثلث به کمک مدارهای فرمان کنتاکتوری .از این روش تا جایی می‌توان استفاده کرد که گشتاور بار کمتر از ۵۰ درصد گشتاور اسمی موتور باشد. در غیر این صورت باید از روشهای دیگر مثل سافت استارتر ( راه اندازی نرم ) استفاده کرد.

– استفاده از روش‌های ۱ و ۲ همراه با مدار فرمان PLC یا رله‌ هوشمند.

– راه اندازی موتور به وسیله درایو‌های الکتریکی.

– راه اندازی موتور توسط سافت استارتر‌ها (راه اندازهای نرم موتور)

– راه اندازی موتور به کمک مدارات الکترونیک قدرت شامل پل‌های تشکیل شده از IGBT‌ها و مدولاسیونهایی نظیر PWM و spwm

به طور کلی از روش مستقیم اغلب در مواردی می توان استفاده کرد که توان موتور کمتر از ۴ کیلو وات باشد.از روش ستاره مثلث تا جایی می توان استفاده کرد که گشتاور بار کمتر از ۵۰ درصد گشتاور نامی موتور باشد.در غیر این صورت باید از روش های دیگر مثل سافت استارتر استفاده کرد.لازم به ذکر است که در تابلو های فرمان موتوری می توان به جای کنتاکتورها از SSR ها نیز استفاده کرد که هم عمر طولانی تری دارند و هم سر و صدای کمتر.

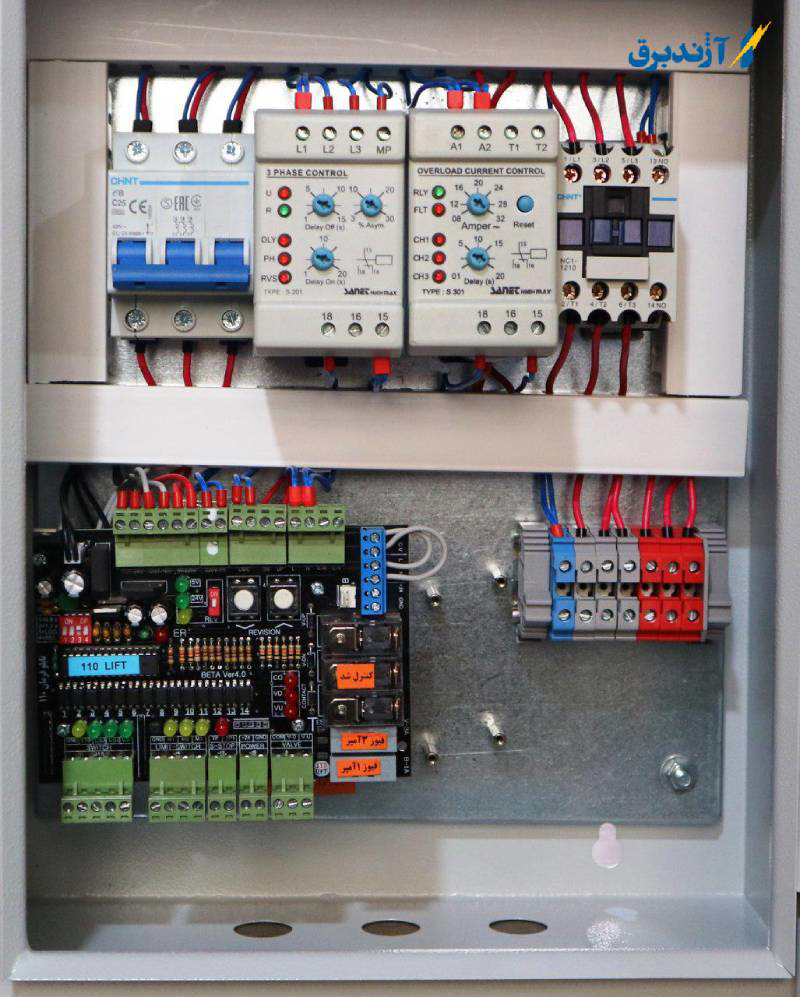

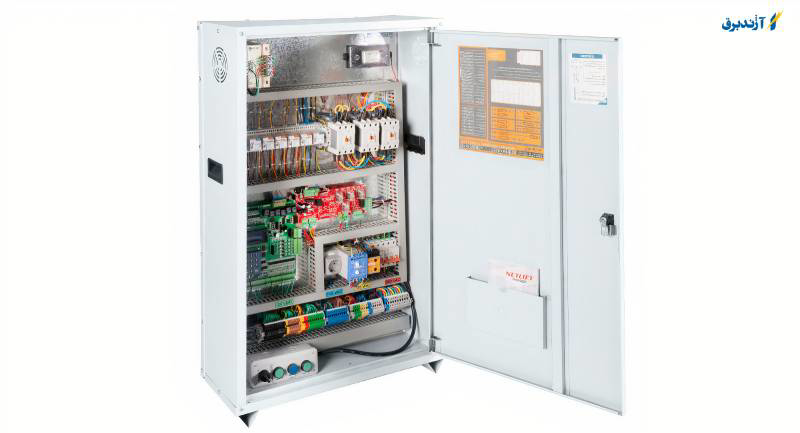

مشخصات فنی تابلو برق کنترل موتور

بیشتر افراد تقاضا دارند تاتابلو برق  در شرکت ها و مجموعه های با مصرف آمپراژی بالا استفاده شود.به طور کلی هر کشو معرف یک فیدر می باشد و در صورت بروز مشکل در هر یک از کشوها، قابلیت تعویض سریع کشو وجود دارد. این تابلو از  انواع کلید برق تغذیه ورودی اصلی، سلول های شامل کشوهای زیر شاخه، شینه کشی (باسبار) سلولها و ترمینال های خروجی تشکیل می شود. تمامی سلول ها توسط کوپلینگ به یکدیگر مرتبط می گردند.

این تابلوها در صنعت کاربرد فراوانی دارند که می توان از جمله آن به کاربرد در صنایع نفت، گاز، پتروشیمی، فولاد، سیمان و صنایع تبدیلی نام برد.هر تابلوی کنترل موتور شامل چندین کشو بصورت عمودی می باشد. هر کشو شامل مدار قدرت و فرمان معین طراحی شده برای کنترل یک موتور است. جهت تغذیه بخش قدرت مدار، در انتهای هر کشو یه کانکتور سه فاز ورودی در قسمت چپ و یک کانکتور سه فاز خروجی در سمت راست وجود دارد.

راهنمای کاربرد انواع مختلف تابلو برق در خرید

در نکات راهنمای خرید تابلو برق شناسخت کاربرد مورد نیاز حئز اهمیت می باشد که عبارت اند از :

تابلوهای برق‌ اصلی: اغلب در پست برق نصب می شوند. به قسمتی از ترانس که فشار کمتری دارد اتصال پیدا می ‌کنند.

تابلوهای برق‌ نیمه اصلی: از زیر مجموعه‌ های تابلوهای برق‌ اصلی می باشند و برق یک ساختمان را تامین می نمایند.

تابلو برق فرعی: زیر مجموعه تابلو برق نیمه اصلی شناخته می‌ شود. برق محیط‌های کوچک ‌تر همچون موتور‌خانه‌ها را تامین کند.

تابلو برق اصلاح ضریب قدرت: از این تابلوهای برق‌، برای اصلاح ضریب توان شبکه استفاده می‌شود.

تابلو‌برق‌های کنترل: این تابلوهای برق‌، وضعیت سیستم را با استفاده از تجهیزات مختلفی می ‌سنجند و نشان می ‌دهند. در صورت لزوم، تنظیمات اعمال شده توسط بهره‌ بردار را به سیستم منتقل می‌ کنند.

تابلو برق صنعتی:با در نظر گرفتن جریان ورودی، جریان خروجی را تحت کنترل داشته باشد.

تابلو برق توزیع: برای جمع‌آوری و توزیع برق از تابلو برق فشار ضعیف و فشار متوسط ، توزیع استفاده می‌شود. این تابلوهای برق‌، در ابعاد مختلفی تولید می‌شوند.

لازم به ذکر است که در صورت بروز هرگونه اختلال و ایراد در عملکرد تابلو برق، باید از متخصصین این حوزه کمک بگیرید.

ساختمان عمومی تابلوها:

الف- کلیه تابلوها (اعم از دیواری و ایستاده فشار ضعیف؛ توزیع؛ فرمان) از ورق روغنی به ضخامت  ۱.۵- ۲.۵ میلیمتر تولید می شوند.

ب- اسکلت تابلوهای ایستاده فشار ضعیف از ورق فولادی و روغنی به ضخامت ۲ میلیمتر ساخته می شود.

پ- بدنه تابلوها از دو قسمت شاسی و بدنه (پوشش) که بوسیله پیچ و مهره بهم اتصال  می یابند ساخته می شود.

ت- تابلوهای چند سلولی از سلولهای مجزا ساخته شده که بوسیله پیچ و مهره به همدیگر اتصال می یابند.

ث- کلیه سلول ها از قسمت جلو دارای درب مجهز به قفل و لولا و پیچ و مهره بود که در کنار درب تابلوها محل مناسب جهت نصب لاستیک تعبیه می گردد.

ج- سلول ها طوری ساخته می شوند که از فضای کافی برخوردار  هستند و عمل بازرسی و تعمیرات و دسترسی به لوازم و تجهیزات و شینه ها به سهولت انجام پذیرد و ضمنا در هر زمان امکان توسعه داشته باشد.

چ- قسمت پشت سلول ها توسط ورق روغنی به اسکلت سلول پیچ و مهره می گردد و در صورت تقاضای کارفرما درب لولا مطابق مشخصات بند (ث) نیز قابل اجرا می باشد. در دو حالت امکان دسترسی به تجهیزات و لوازم داخل تابلو به هنگام بازرسی و تعمیرات به سهولت انجام خواهد گرفت .

ح- به لحاظ جلوگیری از صدمات احتمالی قسمتهای نصب تجهیزات اصلی کنترل؛ اندازه گیری و محل ورود و خروج کابلها حتی الامکان مجزا از هم انجام می گیرد. لوازم اندازه گیری در جلو سلول و در قسمت بالای آن نصب خواهد شد؛ بطوریکه براحتی قابل رویت و استفاده باشد.

سخن پایانی

همانطور که دریافتید تابلوهای برق فرمان موتوری تابلوهایی اند که برای کنترل موتورهای الکتریکی کاربرد دارند.به این صورت که این تابلو‌ها پر کاربردترین تابلو‌ها در صنعت به شمار می روند.چون در صنعت بیشتر از موتورهای سه فاز روتور قفسه‌ای و تک فاز القایی استفاده می‌شود بنابراین این تابلو‌های فرمان بیشتر در زمینه کنترل این نوع موتور‌ها ساخته می‌ شوند.

این نوع تابلو ها اغلب کاربرد های فراوانی در صنعت برق دارند و ان هم به دلیل گستره فراوانی کاربرد الکتروموتورهای در صنعت می باشد که تابلو برق های موتوری را پر کاربرد کرده است و بیشتر کارگاه های تابلو برق از این نوع تابلو ها مونتاژ می کنند.شما همراهان همیشگی می توانید برای کسب اطلاعات بیشتر به وب سایت آژند برق مراجعه نمایید.
