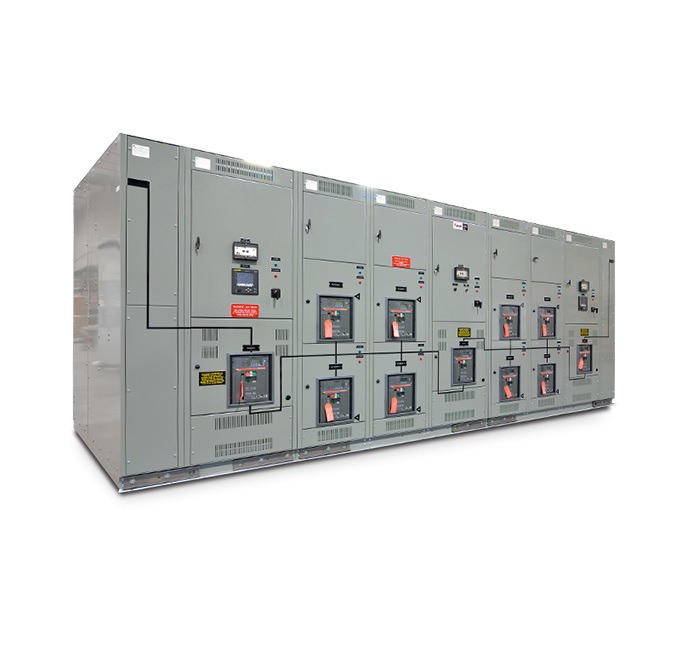

    تابلو برق فشار ضعیف و فشار متوسط

    تابلو برق فشار ضعیف و فشار متوسط

    با اختراع برق زندگی انسان ها دچار تغییرات و تحولات زیادی شد، به صورتی که به دنبال آن وسایل و تجهیزات بسیار جدیدی به وجود آمدند که توانستند زندگی انسان ها را از این رو به آن رو کنند. قابل ذکر است که امروزه در شرکت ‌ها، فروشگاه ‌های بزرگ، آشپزخانه‌ ها، رستوران ‌ها و ... از دستگاه‌ های الکترونیکی پر تعدادی استفاده می شود که محافظت از این وسایل الکترونیکی، با استفاده از تابلو برق انجام خواهد گرفت.

    این دستگاه‌ها با توجه به استانداردهای بین‌المللی و داخلی موجود طراحی می شوند و معمولاً پس از جریان اصلی ورودی به ساختمان نصب می گردند. در این مقاله از وب سایت آژند برق قصد داریم تا درباره تابلو برق فشار ضعیف و فشار متوسط اطلاعاتی را در اختیار شما عزیزان قرار دهیم. بنابراین برای کسب اطلاعات بیشتر تا انتهای این مطلب با ما همراه باشید.

    تابلو برق چیست؟

    ممکن است تا کنون نام تابلو برق ساختمان به گوشتان خورده باشد اما درباره آن اطلاعاتی نداشته باشید. در این قسمت قصد داریم تا درباره تابلو برق اطلاعاتی را در اختیار شما عزیزان قرار دهیم. باید بیان شود که در واقع تابلو برق یک نوع دستگاه است که دارای محفظه ای جهت نصب تجهیزات کنترلی، محافظتی، قطعات نمایشگر و سیم ‌بندی داخلی وسایل الکترونیک می باشد و برای کاربری های مختلفی از آن استفاده می‌شود.

    لازم به ذکر است که این محفظه می‌ تواند هم به شکل تو کار  و به صورت پیش ‌بینی شده در ساختمان نصب گردد به علاوه می توان آن را به صورت رو کار نیز نصب گردد. طراحی تابلو برق توسط مهندسان زبده و شرکت های مهندسی انجام می شود که آن ها را بر طبق استانداردهای جهانی و یا داخلی انجام خواهد گرفت. نکته بسیار مهمی که باید بدانید، این است که از این دستگاه در ورودی ساختمان استفاده خواهد شد و دستگاه در مسیر جریان اصلی نصب می گردد.  اما گاهی ممکن است نیاز به نصب آن در بخش مجزایی از ساختمان نیز لازم و ضروری باشد، که در این حالت دستگاه در محیط مورد نظر و مجدداً در مسیر اصلی جریان برق باید نصب شود.

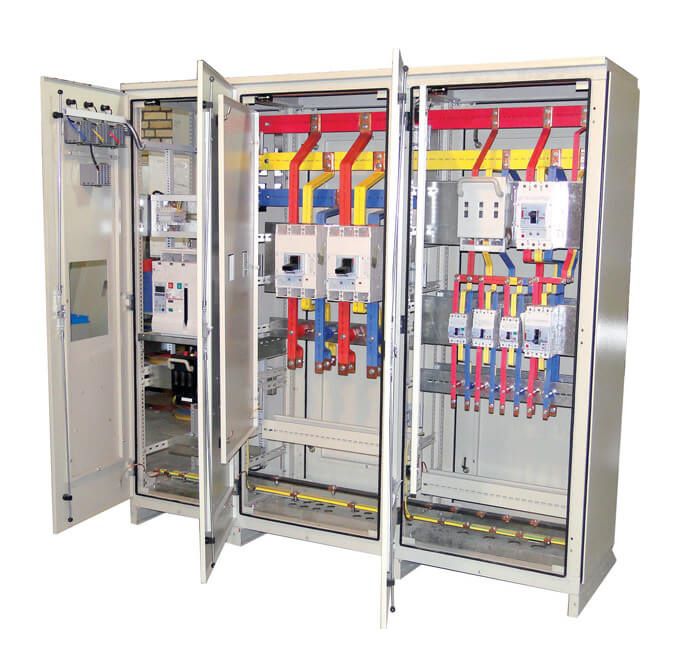

    تابلو برق چیست؟

    انواع تابلو برق کدام است؟

    تابلو برق انواع و اقسام بسیار مختلفی دارد که هر کدام از آن ها کاربردها و ویژگی های خاص خود را دارا خواهد بود. در قسمت فوق اشاره کردیم که تابلوهای برق دارای یک محفظه می باشند که از فلز یا مواد غیر فلزی طراحی و ساخته می شوند. در واقع تابلو برق برای مراقبت از وسایل برقی و الکترونیکی به کار برده خواهد شد که از نظر ولتاژ دارای تقسیم بندی می باشد. از جمله انواع تابلو برق بر اساس ولتاژ می توان به موارد زیر اشاره داشت:

    • تابلو برق های فشار ضعیف یا  Low Voltage) LV)
    • تابلو برق های فشار متوسط یا Medium Voltage) MV )
    • تابلو برق های فشار بالا یا High Voltage) HV)

    در قسمت های بعدی این مطلب به بررسی تابلو برق های فشار ضعیف و فشار متوسط خواهیم پرداخت.

    تابلو برق فشار ضعیف:

    باید بدانید که تابلو برق های فشار پایین به صورت معمول در اندازه هایی بزرگ تر از تابلو برق های خانگی طراحی و ساخته می شود. نکته بسیار مهم و قابل ذکر این است که تجهیزات تابلو برق های فشار قوی و فشار متوسط، با تابلو برق های فشار ضعیف تفاوت های بسیاری دارد. در واقع ولتاژی که در تابلو برق های فشار ضعیف مورد استفاده قرار می گیرد، معادل 1000 ولت خواهد بود، در صورتی که ولتاژ تابلو برق متوسط 1000 الی 63000 ولت و تابلو برق های فشار قوی نیز بالای 63000 ولت تا 400000 ولت می باشد.

    کاربردهای تابلوهای برق فشار ضعیف بسیار متفاوت است و به صورت معمول برای موارد مهم زیر مورد استفاده قرار خواهد گرفت:

    • ایستگاه های برق
    • ایستگاه های مبدل
    • ساختمان های تجاری و اداری
    • پالایشگاه ها
    • کارخانه ها و ....

    درون کابین تابلو برق فشار ضعیف، قطعات مختلفی مانند انواع سوئیچ ها، کلید ها، رله ها و مواردی از این قبیل وجود دارند. هر کدام از این قطعات به کار رفته در تابلو برق؛ مانند بخشی از یک سیستم بسیار منظم و قوی عمل خواهند کرد و وظیفه خاصی را بر عهده خواهند داشت. شایان به ذکر است که فضای تابلو برق محصور است و این محصور بودن باعث می شود  که بسیاری از خطرات ناشی از به کارگیری تجهیزات الکتریکی ولتاژ بالا برای افراد به حداقل مقدار خود برسد. هم چنین می توان اذعان داشت که بدنه تابلو برق، با محافظت از تجهیزات داخلی آن در برابر عوامل محیطی مانند گرد و خاک و آب و آلودگی به تامین امنیت آن کمک بسیاری خواهد کرد.

    انواع تابلو برق فشار ضعیف و اجزای سازنده آن:

    تابلو برق های فشار ضعیف انواع و اقسام مختلفی دارند که کاربرد آن ها در صنایع مختلف، متفاوت می باشد. باید اشاره شود که از نظر ساختمانی، تابلو برق های فشار ضعیف به 4 دسته کلی تقسیم بندی می شوند که در زیر به آن ها اشاره کرده ایم:

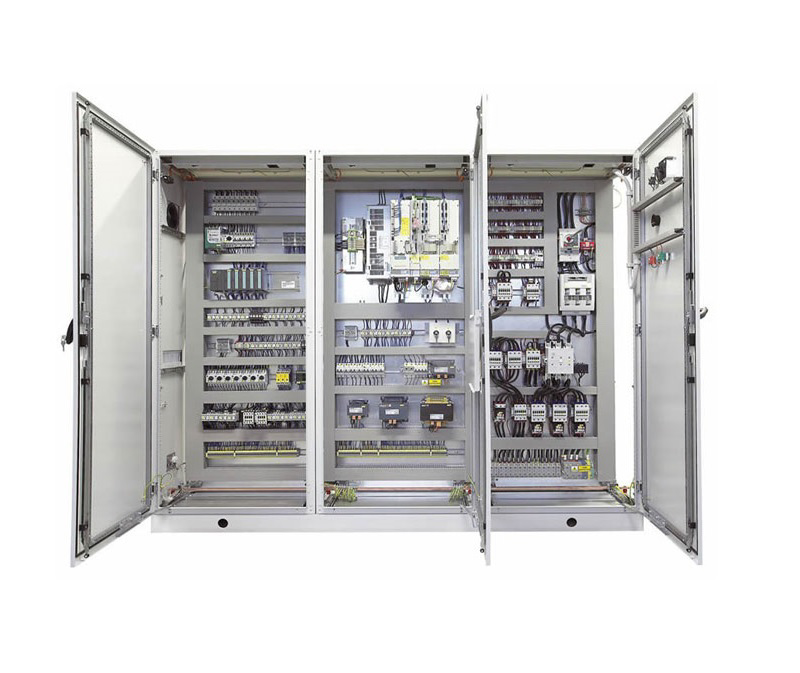

    انواع تابلو برق فشار ضعیف و اجزای سازنده آن:

    • تابلوهای ایستاده
    • تابلوهای رک
    • تابلوهای میزی
    • تابلوهای دیواری

    ممکن است اطلاعات خاصی درباره اجزای سازنده تابلو برق فشار ضعیف اطلاعاتی نداشته باشید. می توان بیان کرد که در تابلو برق های فشار ضعیف انواع مختلفی از قطعات وجود دارد که هر کدام از آن ها وظیفه ای خاص را بر عهده داشته و همگی دست به دست یک دیگر می دهند تا کارایی تابلو برق حفظ شود. از جمله قطعاتی که در تابلو برق های فشار ضعیف مورد استفاده قرار می گیرد، به شرح زیر خواهد بود:

    • انواع کنتاکتور ها
    • کلیدهای نشتی جریان
    • ترانس ها
    • انواع بی متال ها ( بی متال های تک فاز و سه فاز )
    • کلید  mpcb
    • کلید اتوماتیک mcb و mccb
    • کلید فیوز و انواع فیوزهای دیگر
    • کلید ولت متر
    • انواع کلید گردان
    • ریل
    • باسبار
    • گلند و ترمینال
    • مقره
    • شینه نول
    • لامپ سیگنال
    • وایرشو و کابلشو

    تابلو برق فشار متوسط:

    همان گونه که در قسمت های قبل نیز اشاره کرده ایم، یکی دیگر از انواع تابلو برق ها، تابلوهای برق فشار متوسط هستند که این نوع از تابلوها در محدوده ولتاژی بین 1 کیلو ولت تا 36 کیلو ولت را شامل می شوند.  لازم به ذکر است که تابلو برق فشار متوسط به مجموعه ای از کلیدها، فیوزها و قطع و وصل کننده های جریان در مدار اطلاق می گردد که در بسیاری مکان های مجهز به سیستم برق از آن استفاده خواهد شد.

    تابلو برق های فشار متوسط به صورت معمول یک محفظه فلزی ایستاده شامل اسکلت یا چارچوب نگه دارنده می باشند که قابلیت دسترسی از جلو را دارا است. تجهیزات قطع و وصل کننده مانند دژنگتور و سکسیونر و کنتاکتور خلاء و هم چنین تجهیزات اندازه گیری و نمایش دهنده ها و شینه های ارتباطی و رله های حفاظتی، همگی در این محفظه ایستاده جای خواهد گرفت.

    این نوع از تابلو برق ها انواع و اقسام مختلفی دارند که در مدل های جدید و به روز، برای حفظ ایمنی از گازهای SF6 درون محفظه تابلو مورد استفاده قرار می گیرد. استفاده از این گاز می تواند به مهندسین کمک شایانی نماید و هم چنین امنیت دستگاه را تا حد مطلوبی نگه دارد.

    پر کاربردترین نوع در ساخت تابلو برق های فشار متوسط، تابلو برق فلزی می باشد. نکته قابل توجه این است که بازه ولتاژ مشخص شده در این نوع از تابلو برق ها، بر اساس تمامی نکات ایمنی و ساخت تجهیزات برقی می باشد. لازم به ذکر است که این ولتاژ ممکن است تغییراتی داشته باشد! در واقع تغییرات آن در مواردی است که از سیستم های توزیع کننده درون زمینی در ساخت تابلو برق استفاده شده باشد.

    انواع تابلو برق های فشار متوسط

    تابلو برق های فشار متوسط انواع و اقسام بسیار مختلفی دارند که در زیر به آن ها اشاره می شود:

    • تابلو فشار برق متوسط عایق ‌بندی شده با گاز

    در واقع بهره گیری از گاز به جای هوا، به ‌عنوان یک محیط عایق و مناسب اجازه می‌دهد تا فاصله بین اجزای قطع کننده به صورت جدی کاهش بیابد. در کل عایق بندی تابلو برق فشار متوسط با هوا رایج تر می باشد، اما اگر شرایط کاری خطرناک است و شما مجبور هستید که تابلو برق را در محل کار کارگرها در کارخانه خود قرار دهید بهتر است که تابلو برقی که با گاز عایق‌بندی شده، تهیه کنید تا بتواند ایمنی کارخانه و کارگران را تضمین نماید.

    • تابلو برق فشار متوسط بخش‌ بندی شده

    باید بیان گردد که تمامی اجزای الكتریكی این نوع تابلو برق فشار متوسط، از جمله گذرگاه ورودی، گذرگاه خروجی، ابزار دقیق و قطع كننده اصلی مدار یا سوئیچ در درون محفظه ‌های فلزی جداگانه محصور شده‌اند. این موضوع می تواند مزایای بسیار مهمی داشته باشد که یکی از این مزایا این است که سطح نگهداری آن را راحت‌ تر کرده و به علاوه ایمنی را نیز افزایش می دهد.

    • تابلو برق فشار متوسط محفظه فلزی

    عملکرد این نوع از تابلوهای فشار متوسط نیز مانند تابلوهای بخش بندی شده یا MC می باشد. با این تفاوت که قابلیت جداسازی نخواهد داشت و تمام اجزای آن در یک بدنه فلزی بزرگ جا داده ‌شده اند. در واقع این نوع از تابلوهای فشار متوسط بیشتر برای مراکزی مناسب است که، خطر بالا و یا پایین آمدن ولتاژ در آنجا بسیار کم می باشد.

    • تابلو برق فشار متوسط سوار شده بر بتن

    یکی دیگر از انواع تابلو برق های فشار متوسط، تابلو برق های سوار شده بر بتن است که دارای درجه حرارت کم و هم چنین امنیت بسیار بالا در برابر دست کاری می باشد. سوار شدن آن بر روی بتن، آن را در زمینه‌ های همچون توزیع ابزار کاربردی، بخش ‌بندی فیدر و محافظت از مدار ایده آل خواهد کرد. تابلو برق بتنی را می‌توان از طریق راه ها و روش های بسیار متفاوتی بخش بندی کرد. این روش‌ها شامل عایق ‌بندی با هوا، گاز SF6، سیال، فناوری دی ‌الکتریک هوایی و مواد جامد می باشد.

    • تابلو برق فشار متوسط زیر زمینی یا اتاق ‌دار

    می توان اذعان داشت که دسترسی به این تابلو برق کمی سخت است، به دلیل آن که تمام بخش ‌های کنترلی آن یا در محفظه‌ای جدا و یا در زیر زمین قرار دارد. اما این موضوع یک حسن بسیار مهم دارد، در واقع با این که دسترسی شما برای تعمیر و نصب کمی سخت و طاقت فرسا می شود، اما در صورت بروز حادثه، خسارت بسیار کمی به شما وارد خواهد شد. به دلیل آن که خاک خشک تمام ولتاژ اضافه را در صورت آزاد شدن، دریافت و سپس آن را دفع خواهد کرد.

    اجزای به کار رفته در تابلو برق های فشار متوسط

    از جمله اجزایی که در این نوع از تابلو برق ها استفاده شده است، به شرح زیر می باشد:

    • کابل های ورودی
    • کنتاکتورها
    • کلید تیغه ای
    • کلید قطع بار
    • کلید زمین
    • مدارشکن یا به اصطلاح بریکر
    • فیوز ها
    • رله های حفاظتی

    اجزای به کار رفته در تابلو برق های فشار متوسط

    سخن پایانی:

    تابل برق های فشار متوسط و فشار ضعیف انواع و اقسام بسیار مختلفی دارند. شما عزیزان می توانید برای کسب اطلاعات بیشتر درباره انواع تابلو برق ها به وب سایت آژند برق مراجعه کرده و با کارشناسان این مجموعه مشورت نمایید.
