تابلو برق چیلر چیست و چه کارایی دارد؟

امروزه تجهیزات و لوازم برقی و صنعتی مختلفی به وجود آمده است که می تواند زندگی انسان را تحت تاثیر قرار داده و راحتی و آسایش و امنیت را برای آن ها به ارمغان بیاورد. در فصل گرم تابستان استفاده از کولر در بیشتر قسمت های مختلف ایران رایج است و با زندگی ایرانیان ادغام شده است. از طرف دیگر در فصل زمستان تامین گرمایش نیز از اهمیت بسزایی برخوردار است و باید مورد توجه قرار بگیرد. یکی از دستگاه هایی که برای تامین سرمایش و گرمایش مکان های مختلف توسط مهندسان به بازار ارائه شده است، چیلر است.

در این مقاله از وب سایت آژند برق قصد داریم تا به بررسی تابلو برق چیلر و کارایی آن بپردازیم و اطلاعاتی را در این خصوص در اختیار شما عزیزان قرار دهیم. بنابراین برای کسب اطلاعات بیشتر تا انتهای این مقاله با آژند برق همراه باشید.

چیلر چیست؟

به طور قطع تا کنون نام چیلر را شنیده اید و یا با آن آشنایی دارید. اگر بخواهیم تعریفی جامع از چیلر را خدمت شما عزیزان ارائه دهیم، باید اشاره کنیم که چیلرها دستگاه هایی هستند که با استفاده از یک سیکل ترمودینامیکی (تراکمی بخار یا جذبی)، گرما را از جریان سیال مشخصی (مبرد) دفع خواهند کرد و به همین ترتیب می توانند سبب خنک سازی محیط مورد نظر شوند. لازم به ذکر است که این جریان دفع شده به وسیله گردش درون یک مبدل حرارتی، به منظور خنک کردن آب مورد استفاده قرار می گیرد.

در واقع می توان اذعان داشت که چیلر می تواند گرما را از محیطی بگیرد و سپس آن را به محیط دیگر بفرستند. بنابراین می توانیم چیلر را به پمپ انرژی تشبیه کرد که محصول خروجی آن آب سرد می باشد. اگر بخواهیم تعریفی دیگر و جامع تر از چیلر ارائه دهیم، باید اشاره کنیم که چیلر یک نوع ماشینی است که با استفاده از فرآیند تقطیر و تبخیر یک مبرد در حال گردش بین اجزای چیلر تراکمی (یا اجزای چیلر جذبی)، حرارت را از یک قسمت دستگاه به قسمت دیگر در یک چرخه (به صورت سیکل) منتقل می کند. حال که درباره تعریف چیلر اطلاعاتی را به دست آورده اید، در قسمت های بعد درباره عملکرد چیلر و تابلو برق آن نیز با شما صحبت خواهیم کرد.

عملکرد چیلر به چه صورت است؟

چیلر یک دستگاه برقی-مکانیکی است که عملکردی مانند پمپ انرژی دارد. در واقع می توان اذعان داشت که این دستگاه آب را برای سرمایش هوای ساختمان و یا مصارف صنعتی، سرد یا خنک خواهد کرد. در واقع آب سرد شده در چیلر به وسیله پمپ ها و هم چنین از طریق لوله کشی به واحدهای توزیع یا پخش کننده هوای سرد مانند موارد ذکر شده در زیر ارسال می گردد:

• فن کویل های تعبیه شده در داخل ساختمان
• دستگاه هواساز

نکته بسیار مهمی که باید بدانید این است که لوله های منتقل کننده آب سرد به کار گرفته شده در چیلرها به خوبی عایق کاری خواهند شد تا دمای آب سرد بدین صورت حفظ شود. هم چنین باید اشاره شود که علاوه بر سرمایش ساختمان های مورد نظر، آب سرد می تواند در فرآیندهای صنعتی دیگر نیز به عنوان آب خنک کننده یک دستگاه مورد استفاده قرار بگیرد. (از آنجایی که بسیاری از موتورهای صنعتی برای خنک شدن به آب سرد احتیاج دارند، آب سرد چیلر نیز می تواند به این منظور استفاده گردد).

ممکن است این سوال برای شما عزیزان به وجود بیاید که آیا آب سرد چیلر تبخیر می شود؟! در صورت تبخیر شدن آن باید از چه تمهیداتی استفاده کرد؟! برای پاسخ به این سوال می توان اذعان داشت که آب سرد چیلر در مداری بسته جریان دارد. این موضوع بدان معنا می باشد که آب درون لوله ها و کویل ها جریان داشته و راهی برای تبخیر آن وجود ندارد.

کاربرد چیلر چیست؟

همان گونه که اشاره کرده ایم، چیلرها از جمله مهم ترین تجهیزات سرمایشی و تولید برودت در تمامی ساختمان ها و مکان های صنعتی از جمله کارخانه ها به شمار می آیند. از آب سردی که توسط این دستگاه پر قدرت تولید می شود، می توان استفاده های بسیاری داشت که در زیر به دو نمونه از پرکاربردترین آن ها اشاره می کنیم:

• می توان به کمک فن کویل ها و یا هواسازها، فضای داخلی هر ساختمانی را خنک کرد
• از آن در ماشین آلات صنعتی و انواع فرایندهای تولید که به خنک کاری نیاز دارند، استفاده نمود.

چیلرها در دو نوع مختلف وجود دارند که در زیر به آن ها اشاره می شود:

• تهویه مطبوع
• برودت صنعتی

در واقع این دستگاه های خنک کننده بسیار قوی یکی از جمله سیستم های تهویه مطبوع آبی به شمار می آید. همان گونه که آب سرد خروجی از چیلر با گردش درون مبدل های حرارتی هوایی (کویل) جریان هوای خنک مورد نیاز جهت سرمایش فضاهایی از جمله ساختمان های  مسکونی، اداری، تجاری، صنعتی و … را فراهم خواهد کرد. دمای آب ورودی به کویل با دریافت گرما از هوای فضای مورد نظر، افزایش می یابد و برای سرد شدن تا دمای استاندارد تهویه (7 درجۀ سانتی گراد) به صورت مجدد به چیلر باز خواهد گشت.

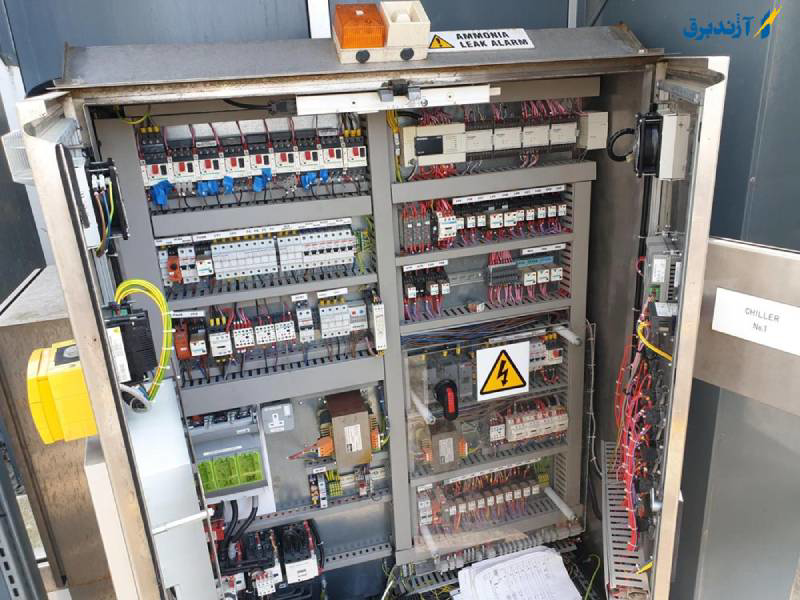

تابلو برق چیلر چیست؟

تمامی تجهیزات مکانیکی و برقی بزرگ از تابلو برق بهره می برند و در واقع بدون وجود تابلو برق بلا استفاده خواهند ماند. چیلرها نیز از این قاعده مستثنی نخواهند بود و تابلو برقی که در چیلرها مورد استفاده قرار می گیرند، دو وظیفه اصلی و مهم را بر عهده دارند که در زیر به آن ها اشاره می کنیم:

• کنترل چیلر
• فرمان چیلر

در واقع تابلو برق ها یکی از اجزای مهم چیلرهای جذبی و تراکمی به شمار می آیند.  یکی دیگر از وطایف بسیار مهم تابلو برق های چیلر حفاظت انسان در برابر آتش سوزی های برقی می باشد. بنابراین طراحی و نحوه اجرای آن بسیار حائز اهمیت می باشد. هم چنین این قسمت از چیلر وظایف مهم دیگری مانند موارد ذکر شده در زیر را بر عهده خواهد داشت:

• نگهداری از مصرف کننده ها در مقابل کم و یا زیاد بودن ولتاژ، اتصال کوتاه و بار اضافی
• جلوگیری از آسیب عوامل صدمه زننده به مصرف کننده و خود چیلر
• کنترل و مدیریت کلی دستگاه چیلر

از جمله نکات بسیار مهمی که در خصوص تابلو برق های چیلر باید بدانید این است که در مدارها به دلیل آن که میزان جریان خروجی در یک سیستم از ورودی آن بالاتر نرود و هم چنین هر خط خروجی از جریان مشخص شده از مقدار در نظر گرفته نشده تجاوز نکند، در درون یک تابلو برق از فیوز و هم چنین از کلیدهایی به عنوان محافظ استفاده می کنند و در صورتی که جریان برق افزایش پیدا بیابد یا از حد مجاز در نظر گرفته شده بیشتر شود، این فیوزها سریع واکنش نشان می دهد و جریان را در مدار قطع خواهند کرد.

قطعات تشکیل دهنده در تابلو برق چیلر چه می باشد؟!

دو نوع بسیار مهم از چیلرها، چیلرهای جذبی و تراکمی می باشند. باید اشاره شود که چیلرهای تراکمی از 4 جزء بسیار اساسی تشکیل می شوند که شامل کمپرسور و کندانسور اواپراتور و شیر انبساط خواهد بود. به منظور عملکرد و کارایی درست چیلر باید کنترل صحیحی بر عملکرد چیلر داشته باشیم و بتوانیم آن را به خوبی بشناسیم. مهمترین جز در چیلر تراکمی کمپرسور خواهد بود. در واقع می توان اذعان داشت که کمپرسور حیات یک چیلر تراکمی می باشد و تنها جزئی است که به وسیله برق کار عملکرد آن تکمیل می شود. جهت عملکرد کنترل چیلر باید ابتدا از از اجزای تابلو برق چیلر را بررسی کنیم که در ادامه به بررسی آن پرداخته ایم.

لازم به ذکر است که قطعات مدار فرمان یکی از مهم ترین قطعات تشکیل دهنده تابلو برق چیلر می باشد. این بخش توزیع جریان الکتریکی را میان مصرف کننده دستگاه به بهترین شکل ممکن هدایت خواهد کرد. هم چنین در مدار فرمان تابلو برق چیلر از قطعات بسیار مختلفی استفاده شده است که در زیر به آن ها اشاره خواهیم داشت:

• کلیدهای ورودی:

کلیدهای ورودی از جمله منابع اصلی تغذیه در تابلو برق ها می باشند. در واقع این کلیدها می توانند جریان برق را به سیستم کلی چیلر متصل کنند و یا آن را به قسمت های مختلف چیلر انتقال داده و عملکرد چیلر را تکمیل نمایند.

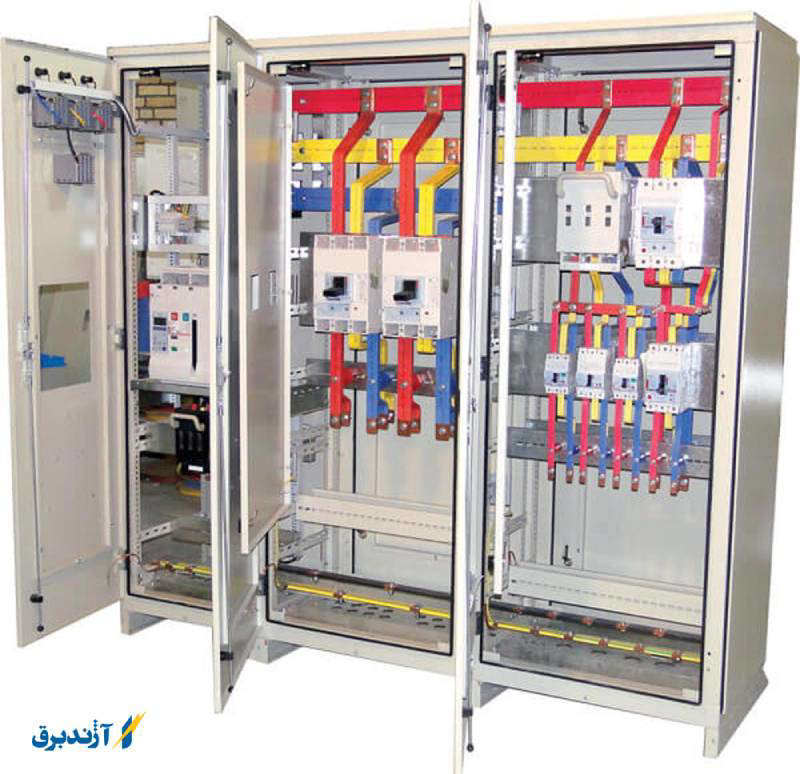

• شینه ها:

یکی دیگر از اجزای تشکیل دهنده مدارهای فرمان، شینه ها می باشند. این قطعات وظیفه تقسیم و توزیع جریان الکتریکی از کلیدها را بر عهده خواهند داشت.

• کنتاکتور مخصوص کمپرسور:

کمپرسور یا کنتاکتور می تواند به عنوان پل ارتباطی میان مدار قدرت و مدار فرمان مورد استفاده قرار بگیرد و ممکن است با نام اتصال دهنده نیز آن را بشناسید. در همین راستا، در صورت ارسال فرمان به کنترل کننده ها با توجه به کمپرسور امکان عبور جریان الکتریکی به بخش یک تراکم به وجود می آید.

• کلید های ورودی کمپرسور:

یکی دیگر از بخش های تشکیل دهنده مدارهای فرمان، کلیدهای ورودی کمپرسور می باشد. نکته قابل توجهی که باید بدانید این است که در سیکل کاری چیلر های تراکمی، قطعه کمپرسور بیشترین مصرف جریان الکتریکی را به خود اختصاص خواهد داد. در واقع به جهت  حفاظت از قطعه با اهمیت در برابر اتصال های کوتاه و نوسانات جریان برق، از کلید های مخصوصی استفاده می شود. این کلید ها می توانند در نقش های زیر کار خود را در تابلو برق ها انجام دهند:

1)محافظ جریان حرارتی

2)محافظ جریان مغناطیسی

تجهیزات الکتریکی تابلو برق چیلر چه می باشد؟!

به طور قطع در تابلو برق چیلر از تجهیزات بسیار مختلفی استفاده شده است که در زیر به آن ها اشاره خواهیم کرد:

• رله حرارتی:

رله حرارتی یا بی متال وظیفه  محافظت از کمپرستور در برابر جریان حرارتی را بر عهده دارند و پس از اتصال دهنده ها نصب خواهند شد.

• تایم رله:

یکی دیگر از بخش های تشکیل دهنده تابلو برق چیلر، تایمر یا تایم رله می باشد. این قطعه سبب انتقال برق ورودی به دو ترمینال مختلف و در مدت زمان مشخص خواهد شد. راه اندازی و کارکرد الکتروموتور، از جمله کاربردهای بسیار مهم این بخش به شمار می آید.

• فیوز:

تفاوت رله و فیوز می توانند از مصرف کننده های جریان الکتریکی در برابر موارد مختلفی مانند نوسانات، اضافه بار و اتصال کوتاه محافظت به عمل آورند.

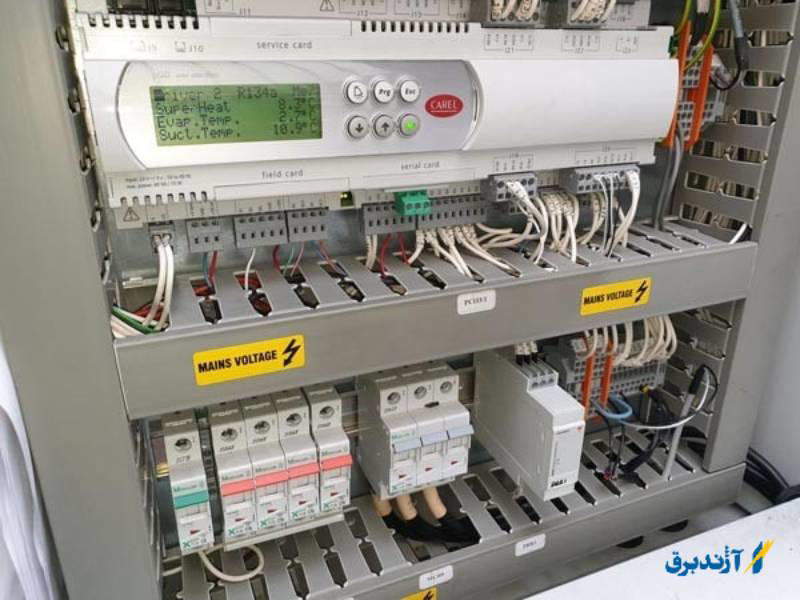

• پی ال سی

این قطعات به عنوان کنترل کننده شناخته می شوند و به صورت های مختلف اعم از هوشمند و قدیمی در ساختار چیلرها طراحی شده و مورد استفاده قرار می گیرد.

حفاظت از مصرف کننده و ایمنی کاربران نقش مهم تابلو برق چیلر:

در قسمت های قبل این مقاله نیز اشاره کرده ایم که مهم ترین نقش تابلو برق حفاظت می باشد. این حفاظت به صورت زیر است:

• حفاظت از جان انسان در مقابل خطر آتش سوزی
• حفاظت از مصرف کننده ها در مقابل کم و زیاد بودن ولتاژ، باراضافه، اتصال کوتاه
• حفاظت از دستگاه در برابر هرگونه عامل که چه از نظر الکتریکی و چه از نظر مکانیکی بخواهد به مصرف کننده صدمه بزند.

ممکن است این سوال برای شما عزیزان به وجود بیاید که چرا در داخل تابلوهای برق از فیوزها و کلیدهای محافظ استفاده می کنند؟! برای پاسخ به این سوال می توان اشاره داشت که  در مدارات برای این که مقدار جریان خروجی سیستم بیشتر از ورودی نباشد و هم چنین هر خط خروجی بیش از حد مجاز جریان مصرف نکند، در داخل تابلوهای برق از فیوزها و کلیدهای محافظ بهره می برند که به صورت معمول آن ها را نسبت به مقدار جریان عبوری بیش از حد مجاز در مدار واکنش نشان داده و قطع می شوند.

در این راستا در ابتدا ما باید به این درک برسیم که هر مصرف کننده به چه تجهیزات حفاظتی احتیاج دارد و هر یک از این تجهیزات چه خاصیتی دارند. همیشه به یاد داشته باشید که هیچ گاه و در هیچ شرایطی نباید یک مصرف کننده بسوزد یا صدمه ببیند.

سخن پایانی:

تابلو برق های چیزا یکی از مهم ترین قسمت های تشکیل دهنده چیلرها هستند که وظایف متعددی را بر عهده دارند و در این مطلب سعی شد تا به آن بپردازیم، برای کسب اطلاعات بیشتر به وب سایت آژند برق مراجعه فرمایید.
