    تابلو فرمان موتوری چه نوع تابلوهایی است ؟

    تابلو فرمان موتوری چه نوع تابلوهایی است ؟

    تعریف تابلو برق


    تابلو برق جعبه فلزی برای نصب تجهیزات الکتریکی است. نیازی به دانستن تابلو در فضای بسته فلزی نیست ، اما فضای محصور فلزی نوعی تابلو است. در این مقاله ، پس از ارائه تعریف تابلو ، انواع تابلو را بررسی می کنیم.


    پنل ترکیبی از یک یا چند تجهیزات کلیدی (قطع و وصل) و تجهیزات کنترل ، اندازه گیری ، حفاظت و تنظیم است. کلیه اتصالات الکتریکی و مکانیکی داخلی و اجزای اصلی به طور کامل نصب شده اند و تجهیزات کنترل ، منبع تغذیه و قدرت هستند عرضه. یک توزیع انرژی الکتریکی در صنعت برق استفاده می شود.


    در واقع ، تابلو برق کابینتی برای تجهیزات الکتریکی یا الکترونیکی است که بر روی آن دکمه ها ، دکمه های کنترل و ابزار نمایش نصب شده است. از تابلو برای جلوگیری از برق گرفتگی کاربر تجهیزات و محافظت از تجهیزات در برابر عوامل محیطی استفاده می شود.


    هدف از استفاده از تابلوهای برق و تهیه تجهیزات در یک مکان:

    • کنترل و حفاظت ایمن و دقیق را ارائه دهید
    • قابلیت استفاده از سیستم های الکتریکی متصل به یکدیگر با هزینه کمتر
    • تعمیر ، سرویس و نگهداری ساده و سریع
    • اطمینان از ایمنی سیستم ها و موجودات زنده

     هدف از استفاده از تابلوهای برق و تهیه تجهیزات در یک مکان:


    تابلو سازی


    این یک رشته ترکیبی است. تابلو برق در واقع یک محفظه حاوی تجهیزات الکتریکی است ، البته این پنل می تواند شامل تجهیزات پنوماتیک (سیستم پنوماتیک) نیز باشد ، مانند شیرهای برقی ، کمپرسور و ...  به طور کلی ، لازم به ذکر است که برای یادگیری فناوری مربوط به برد الکتریکی ، باید چندین مورد اصلی را یاد بگیرید ، ما در زیر آنها را به طور مختصر معرفی می کنیم:


    اصول و استانداردهای کلی مربوط به صفحات الکتریکی و محوطه های برقی ، مانند کلاس حفاظت IP و جداسازی محفظه و طبقه بندی مقاومت در برابر آب و هوا و ... در کشورهای عضو کمیسیون بین المللی الکتروتکنیک ، استاندارد IEC-60529 درجه حفاظت از پنل خارجی (کد IP) استفاده می شود. اصل حرفه ای تابلو برق ، ارزش اسمی ولتاژ و جریان نامی و ...

    • آشنایی با تجهیزات الکتریکی و نحوه عملکرد آنها و نحوه انتخاب تجهیزات مناسب
    • آشنا به نصب و راه اندازی برق و محاسبات مربوطه
    • آشنا به طراحی پست الکترونیکی و حفاظت از سیستم و سایر دوره ها.
    • آشنا به مدار فرمان و کنترل و طراحی منطق
    • برای یادگیری هر یک از تکنیک های ذکر شده ، یادگیری جداگانه ضروری است. البته ، فقط در مورد تابلوهای برق ، موارد 1 و 2 بالا بسیار پررنگ تر است.


    البته ، در صنعت تولید پانل ، علوم مهم دیگری وجود دارد که من یکی یکی به آنها اشاره نمی کنم ، مانند ارگونومی . به طور کلی ، تابلوها دارای اصول و استانداردهای مشترک و همچنین تعاریف مشترک هستند که بسیار مهم هستند. مثلاً‌ نوع تابلو از نظر ساختمان آن ها. به عنوان مثال تابلوهای ایستاده – دیواری – میزی- رک و … و هریک از آنها دارای ساختارهای مختلف و کاربردهای متفاوت هستند.


    انواع تابلو بر اساس سطح ولتاژ


     انواع تابلو برق ساختمان با توجه به میزان ولتاژ به دو دسته زیر تقسیم می شوند:

    • تابلو برق ولتاژ متوسط (MV)
    • سوئیچ ولتاژ پایین (LV)
    • تابلو برق ولتاژ متوسط


    محدوده ولتاژ تابلو ولتاژ متوسط معمولاً 1-36 کیلو ولت است و در چندین واحد مونتاژ می شود.

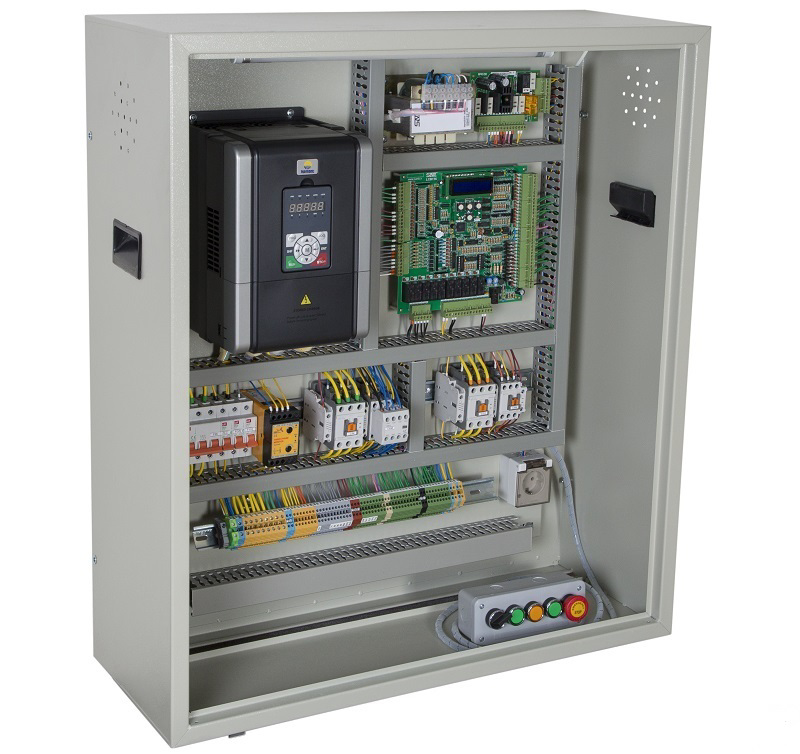

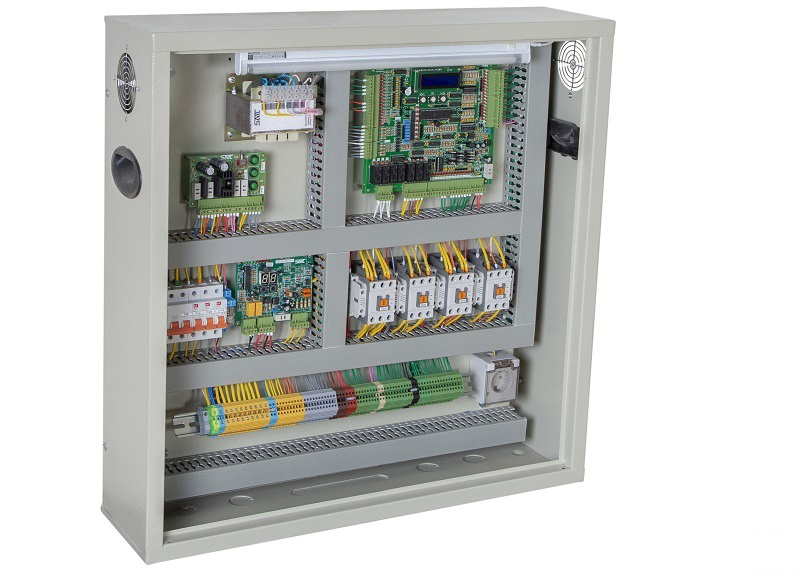

    تابلو برق فرمان موتوری


    یکی از پر کاربرد ترین محصولات در صنعت برق ، تابلو برق فرمان موتوری است. از این پانل ها برای راه اندازی موتور استفاده می شود. اندازه این تخته ها نسبتاً کوچک است. استفاده از چندین مدار مشابه برای راه اندازی موتور های متعدد ، اندازه این پنل ها را افزایش می دهد. به بیان ساده ، برای راه اندازی یک موتور ، اندازه پنل مورد استفاده کوچک است ؛ اما اگر می خواهیم چند موتور را روشن کنیم ، باید از یک تابلو بزرگ استفاده کنیم.


    نکته کلیدی که باید در این قسمت به آن توجه شود این است که آیا از پانل برای اندازه گیری اندازه موتور استفاده می شود یا خیر. ثابت یا ثابت باید استفاده شود. اما اگر تابلو مسئول راه اندازی چندین موتور مختلف باشد ، تخته کشویی برای صفحه طراحی ریتال استفاده می شود ، جایی که چندین واحد در کنار یکدیگر قرار دارند. به همین دلیل ، تابلوهای کنترل موتور به دو دسته ثابت و کشویی تقسیم می شوند.


    انواع تابلو برق فرمان موتوری:


    الف: تابلو برق کشویی یا ماژولار:


    هزینه بالای اجرای پروژه های مربوط به صنعت برق روند استفاده از تابلوهای کشویی را افزایش داده است. مزیت اصلی این مزیت را به این تابلوها می دهد ؛ تغذیه کننده های زیادی با مدارهای کنترل ظرفیت بالا وجود دارد. نکته مهمی که باید به آن توجه شود این است که ما می توانیم همه این فیدرها را در یک سلول قرار دهیم. این باعث می شود که تغذیه کننده راحت تر نگهداری شود. تابلو کشویی در واقع یک نمونه پیشرفته از یک تابلو مدولار است. آنها به گونه ای طراحی شده اند که مدول ها به شکل کشوهای متحرک در می آیند.


    انواع تابلو برق کشویی:


    ۱٫ تابلوهای کنترل موتورها: ((Motor Control Center (MCC)

    این پنل ها معمولاً در شرکت ها و موسساتی با مصرف آمپلی فایر بالا مورد استفاده قرار می گیرند. در صفحه کنترل موتور ، هر کشو یک فیدر را نشان می دهد. اگر کشویی آسیب دیده یا معیوب باشد ، می توان آن را به راحتی و به سرعت تعویض کرد. هر پانل کنترل موتور شامل چندین کشو عمودی است.


    کشو همچنین دارای مدار تغذیه و مدار فرمان خاصی است. این پانل ها از منبع تغذیه ورودی (اصلی) و قطعاتی از جمله کشوهای زیر شاخه ، با پایانه های بار و خروجی واحد تشکیل شده و رابط های آنها به هم متصل می شوند. این ویژگی های منحصر به فرد منجر به ایجاد تابلوهای کنترل موتور در صنایع نفت ، گاز ، پتروشیمی ، فولاد ، سیمان و سایر صنایع تبدیل شده است.


    ۲٫ تابلو های مرکز قدرت:(Power Center)

    این پانل ها نوعی تابلو هستند که می توانند به طور همزمان چندین پنل MCC را تغذیه کنند. بنابراین ، از این تخته ها برای تغذیه بردهای MCC استفاده می شود. علاوه بر این ، در این پنل ، دکمه ها بیشتر در هوا هستند و از میله اصلی برای هدایت و کنترل استفاده می شود.


    مزایای استفاده از تابلو برق کشویی:


    می توانید کشوهای معیوب یا خراب را به راحتی تعویض کنید


     حفاظت از تابلو برق ؛ به این ترتیب ، کشو را نمی توان قبل از خاموش شدن کلید اصلی از پنل جدا کرد. (این امر خطر برق گرفتگی افراد در محل کار را کاهش می دهد و آن را به حداقل می رساند.)


     عیب یابی سریع و آسان پنل


    می توانید از نرم افزار (مانیتور صنعتی یا رایانه) برای نظارت بر پنل استفاده کنید.

    توسعه آسان و راحت تابلوها


    ب: تابلو برق ثابت:


    تابلوهای برق ثابت برای ولتاژ متوسط استفاده می شود. بنابراین ، آنها برای توزیع برق فقط در مناطق خاصی بسیار مناسب هستند. یکی از مزایای این پانل نسبت به سایر پنل ها این است که همه اجزای آن در یک پوشش خاص یا به عبارتی در یک محفظه محافظ نصب شده است. (بخش بندی در این تابلوها وجود ندارد).


    انواع تابلو برق ثابت:


    ۱٫ تابلوهای ایستاده چند منظوره (Multi-Purpose):

    این نوع تخته ها چند منظوره بوده و به صورت عمودی در محل نصب قرار می گیرند. کنترل ، منبع تغذیه و سایر تجهیزات را می توان در آن نصب کرد.


    ۲٫ تابلوهای دیواری (Wall Mounting):

    این تخته ها به دو دسته تخته های سطحی و تخته های نصب شده تعبیه شده تقسیم می شوند. آنها با توجه به سفارش مشتری اندازه های مختلف را طراحی و تولید می کنند. این پنل ها فقط از جلو قابل دسترسی هستند و عمدتا برای کنترل مدارهای جانبی و روشنایی استفاده می شوند.

     انواع تابلو برق ثابت:

    ۳٫ تابلوهای (Rack):

    پانل هایی با الگوهای قفسه و اتاق های اندازه گیری ، وسایل الکترونیکی ، کنترل ، مخابرات وجود دارد و روی آنها نصب شده است.  تابلوهای Swing یک نوع قفسه است ؛ از آنجا که یک درب متحرک در پشت دستگاه قابل مشاهده است ، امکان ورود به پشت دستگاه وجود دارد. بنابراین ، با توجه به این عملکرد ها ، آنها در بازار بسیار گران هستند.


    مزایای استفاده از تابلو برق ثابت:

    • فراهم شدن امکان کنترل و حفاظت مطمئن و دقیق
    • قابلیت استفاده از سیستم های الکتریکی متصل به یکدیگر با هزینه کمتر
    • تعمیر ، سرویس و نگهداری ساده و سریع
    • اطمینان از ایمنی سیستم ها و موجودات زنده


    نکات مهم و ضروری برای خرید تابلو برق:


    الف: مطابق استانداردهای لازم در بخش برق ملی:


    به دلیل استفاده از تابلوهای کنترل برقی ، اداره ملی برق در سال های اخیر استاندارد هایی را تدوین کرده است تا بر تولید تابلوهای کنترل برقی تأثیر بگذارد و کیفیت ساخت آنها را بهبود بخشد. حتی نحوه قرار دادن تابلوهای برقی را نیز مشخص می کند. لازم به ذکر است که تابلوهای برق در داخل و خارج از کشور تولید می شوند ؛ آنها باید قبل از رسیدن به مرحله خرید و اجرا ، غربالگری این استاندارد را انجام دهند.


    این باعث می شود که سازنده مسئول هرگونه نقص یا خطرات احتمالی باشد. (متوجه شدیم که این استانداردها بسته به استان و منطقه متفاوت است. به عنوان مثال ، استانداردهای فارس و مرکزی متفاوت است.)


    ب: اهمیت کیفیت تابلو برق:


    از موارد فوق می توان دریافت که کیفیت صفحات الکتریکی برای ایمنی بخش هایی که در خانه ها ، ساختمان ها ، موسسات و ادارات استفاده می شود بسیار مهم است. اگر سازنده تابلو برق به استانداردها توجه نکند ، استانداردها را در نظر نگیرد و صفحات الکتریکی را تولید کند و قیمت ها را با قیمت پایین تعیین کند ، ممکن است عواقب دیگری را علاوه بر آتش سوزی ساختمان ، آتش سوزی پانل ، ترکیدگی لوله های ساختمان و آسیب به لوازم خانگی و ... ایجاد کند.


    توصیه ما به شما این است که به جای در نظر گرفتن قیمت تابلو برق ، بهتر است به کیفیت آن توجه کنید! شاید یک شرکت یا شرکت تولیدی نقاشی هایی با قیمت ارزان 300 هزار تومان برای شما بسازد ، اما ممکن است با مشکل حداقل 10 تا صدها میلیون تومان مواجه شوید که باعث ضرر و زیان می شود. به عنوان مثال:

    • تأییدیه اداره برق استان تأیید نشد و باعث شد مشکل دریافت کنتور ساختمان حل نشود
    • به دلیل تفاوت ولتاژ و قدرت ورودی یا اتصال وسایل برقی ، تجهیزات الکتریکی دستگاه آسیب دیده و ممکن است بسوزد
    • آتش سوزی و آسیب به تابلو برق
    • و…


    البته ، باید به خاطر داشته باشید که همه تابلوهای با قیمت بالا از کیفیت بالایی برخوردار نیستند! اگر قصد خرید تابلو برق را دارید ، باید اطلاعاتی را از وب سایت های معروف مهندسان مختلف و شرکت های معروف دریافت کنید. شرکت یا کارخانه ای که لوگو را در آن خریداری می کنید نیز مهم است. زیرا کیفیت ساخت و فروش و خدمات پس از فروش بسیار مهم است.


    نتیجه گیری


    تابلوهای برق فرمان موتوری، تابلوهایی هستند که برای کنترل موتورهای الکتریکی استفاده می شوند ، می توان گفت این پانل ها بیشترین پانل های مورد استفاده در بخش صنعت هستند. از آنجا که موتورهای روتور سه فاز و موتورهای تک فاز القایی بیشتر در صنعت استفاده می شوند ، این کنترل پنل ها بیشتر برای کنترل این نوع موتورها ساخته شده اند.
