تاثیر خرابی میکروسوئیچ ها در خرابی ماشین لباسشویی چیست؟

میکروسوئیچ  نوعی ابزار سوئیچینگ در صنعت برق است و آنقدر در صنعت برق کاربردهای مختلفی دارد که ما از اجزایی استفاده می کنیم که میکروسوئیچ  هر روز استفاده می شود. میکروسوئیچ  ها در واقع با کمترین فشار کار می کنند. از میکرو سوئیچ ها برای قطع یا اتصال برق به مدارهای الکتریکی استفاده می شود.

میکرو سوئیچ ها در دو مدل مختلف صنعتی و خانگی طراحی ، تولید و به بازار عرضه می شوند. از نظر عملکرد تفاوتی بین آنها وجود ندارد اما عمر مفید میکروسوئیچ های صنعتی بیشتر از میکروسوئیچ های خانگی است و برای ساخت آنها باید استانداردهای فنی بیشتری رعایت شود. از ویژگی های بارز میکرو سوئیچ این است که یک حرکت نسبتاً کوچک در دکمه محرک باعث ایجاد حرکتی نسبتاً زیاد در اتصالات الکتریکی می شود که در سرعت های بالا (صرف نظر از سرعت تحریک) اتفاق می افتد. میکروسوئیچ  یکی از اجزای سازنده آن است که در پانل های کنترل بخصوص مدار کنترل استفاده می شود.

در واقع ، میکروسوئیچ چیست نوعی سوئیچ است که در پانل های کنترل بخصوص مدار فرمان استفاده می شود. یک سوئیچ الکتریکی که با نیروی فیزیکی بسیار کمی تحریک می شود. میکروسوئیچ  نوعی ابزار سوئیچینگ در صنعت برق است و آنقدر در صنعت برق کاربردهای مختلفی دارد که ما از اجزایی استفاده می کنیم که میکروسوئیچ  هر روز استفاده می شود. میکروسوئیچ  در طیف گسترده ای از کاربردهای الکتریکی صنعتی در تنظیمات مختلف سوئیچ ، مواد مسکن ، محرک ها و غیره استفاده می شود. نام دیگر آن "کلید مینیاتور ضربه سریع" است.

انواع میکروسوئیچ

بدیهی است، انتخاب میکروسوئیچ از نظر نوع عملکرد متناسب با کاربرد موردنظر خواهد بود. عملکرد سوئیچ ها بر اساس بخشی که با هدف برخورد می کند، به دو دسته کلی زیر تقسیم می شود:

1- اهرمی
2- پیستونی

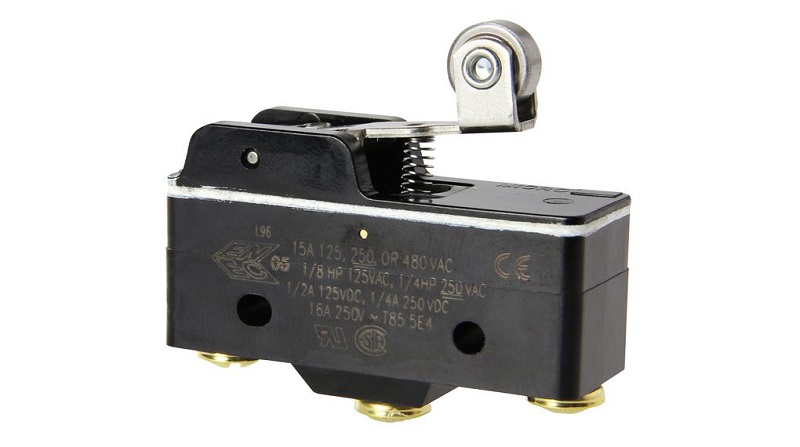

میکروسوئیچ اهرمی

میکروسوئیچ های اهرمی به صورت شعاعی فعال می شوند، یعنی حول یک محور می چرخند.بنابراین با حرکت این اهرم به چپ و راست یا بالا و پایین سوئیچ عمل می کند.اهرم در این میکروسوئیچ ها می تواند متفاوت باشد.

میکروسوئیچ پیستونی

در این نوع میکروسوئیچ با فشردن یا کشیدن پیستون متصل به عملگر، سوئیچ عمل خواهد کرد.متناسب با نوع کاربرد می تواند شامل یک غلتک یا فنر نیز باشد. میکروسوئیچ ها معمولاً بخشی از مدار فرمان هستند وبا یک ضربه کوچک می توانند کنتاکتور مربوط به ادوات بزرگ تر را فعال یا غیرفعال کنند.البته بعضی میکروسوئیچ ها قادر به کنترل مستقیم لامپ یا الکتروموتورهای کوچک نیز هستند.

به طور کلی میکروسوئیچ متشکل از چهار جزء اصلی زیر است:

1-    اهرمی که هدف با آن برخورد می کند. هر میکروسوئیچ یک شاسی دارد که با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت ها تغییر وضعیت خواهند داد.
2-    عملگر بخشی است که به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.
3-    بدنه سوئیچ که شامل کنتاکت هاست و حالت آن توسط عملگر کنترل می شود.
4-    پایانه های الکتریکی که به کنتاکت های سوئیچ متصل شده و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می کنند.

انتخاب یک میکروسوئیچ مناسب، مستلزم توجه به مشخصات مکانیکی و پارامترهای عملکردی ماشین های مختلف و عواملی مانند اندازه، نیروی عملیاتی، روش نصب، دقت و سرعت مورد نیاز است. علاوه بر این، درجه بندی الکتریکی یک میکروسوئیچ باید با سیستمی که قرار است کنترل کند مطابقت داشته باشد تا از خرابی ابزار جلوگیری شود.

کاربردهای میکرو سوئیچ

میکروسوئیچ ها در موارد زیر به عنوان حسگر کاربرد دارند:
•    کنترل ایمنی آسانسورها
•    شمارش قطعات عبوری
•    دستگاه های سکه ای
•    بالابرها
•    تشخیص انسداد در خط تولید
•    کنترل نوار نقاله در کارخانه ها
•    ماشین های برش

مزایا و معایب میکرو سوئیچ ها

میکروسوئیچ ها دارای چندین مزیت برای طراحی هستند که از جمله آن ها می توان به موارد زیر اشاره کرد:

1.    از نظر طراحی مدار معمولاً ساده و سر راست هستند.
2.    تقریباً در هر محیط صنعتی به خوبی کار می کنند.
3.    دقت و تکرارپذیری بالایی دارند.
4.    این قطعات مصرف برق کمی دارند و به اصطلاح کم مصرف هستند.
5.    قابلیت سوئیچینگ بارهای القایی زیاد (High-Inductance Load) را دارند.
6.    می توان از آن ها برای سوئیچینگ چندین بار استفاده کرد.
7.    نصب آن ها ساده است.
8.    مقاومت فیزیکی خوبی دارند و بنابراین در مکان های پرخطر قابل اعتماد هستند.
9.    معمولاً کنتاکت های الکتریکی قدرتمندی دارند، بدین معنی که می توان از آن ها برای تغییر مستقیم جریان بالاتر بدون نیاز به استفاده از رله کنترل ثانویه استفاده کرد.
10.    افت ولتاژ کمی دارند و در برابر نویز الکتریکی نیز مقاوم هستند.

میکروسوئیچ ها معایبی نیز دارند؛ بنابراین ممکن است برای هر کاربردی مناسب نباشند و محدودیت هایی ایجاد کنند.

سه مورد از معایب این قطعه پرکاربرد عبارت اند از:

1.    از آن جاکه میکروسوئیچ ها به عملکرد مکانیکی متکی هستند، معمولاً در تجهیزاتی که با سرعت نسبتاً کم کار می کنند، استفاده می شوند.
2.    این قطعات حسگرهای تماسی هستند، به این معنی که برای فعال شدن نیاز به تماس فیزیکی با هدف دارند.
3.    ماهیت طراحی مکانیکی آن ها بدین صورت است که دستگاه ها به مرور زمان دچار سایش یا فرسودگی مکانیکی می شوند و در نهایت نیاز به تعویض خواهند داشت.

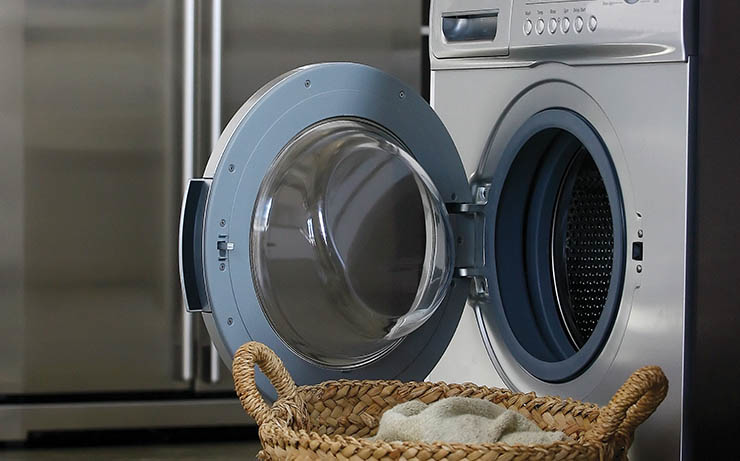

کاربرد میکروسوئیچ در ماشین لباسشویی چیست؟

میکروسوئیچ درب ماشین لباسشویی یک کلید بسیار حساس است که با فشار کم فعال می شود. این فشار کم باعث بسته شدن کامل درب ماشین لباسشویی می شود و باعث می شود دستگاه با حرکت دادن کنتاکت های الکتریکی شروع به کار کند.

وظیفه میکروسوئیچ این است که دستگاه تا زمانی که درب ماشین لباسشویی کاملاً بسته نشود شروع به کار نمی کند. بنابراین ، مرحله مدار پس از عبور از کلید تایمر و قبل از کار با سایر اجزای الکتریکی مدار ، از میکروسوئیچ عبور می کند. سوکت میکروسوئیچ معمولاً در پشت درب ماشین لباسشویی و در مجاورت لاستیک اطراف درب قرار دارد.

وقتی این کلید ایمنی فعال می شود ، فاز به سایر اجزای الکتریکی رسیده و ماشین لباسشویی شروع به کار می کند. در واقع:

•    این قطعه عملکردی امنیتی دارد.
•    یعنی در هنگام باز بودن درب از روشن شدن دستگاه جلوگیری می‌کند.
•    این قطعه شامل زبانه است که در روی درب دستگاه قرار دارد و قسمت مکانیزم که در پشت پنل جلویی قرار می‌گیرد.
•    مکانیزم از یک سیم‌پیچ قفل‌کننده و یک قفل مغناطیسی تشکیل شده است.
•    نحوه کار این قطعه به این صورت است که با انتخاب برنامه شستشو و زدن دکمه استارت، فرمان فعال شدن میکروسوئیچ درب از سوی برد اصلی دستگاه صادر خواهد شد.
•    این قطعه نیز با دریافت فرمان و اجرای آن مانع از باز شدن درب در حین کار کردن می‌شود.
•    پس از پایان شستشو نیز برد اصلی فرمان غیر فعال شدن را به میکروسوئیچ درب می‌دهد و سپس درب ماشین لباسشویی آزاد می‌شود.
•    به همین جهت لباسشویی پس از پایان شستشو برای مدت چند ثانیه بوق کوتاهی را پخش می‌کند و شما پس از پایان آن قادر به بازکردن درب دستگاه خواهید بود.

علائم خراب بودن میکروسوئیچ ماشین لباسشویی

خرابی میکروسوئیچ درب ماشین لباسشویی مانند هر نقص و مشکلی دارای علائم و نشانه هایی است که به کاربر کمک می کند آن را متوجه شود. توجه به این علائم و نشانه ها باعث می شود شما در اسرع وقت جایگزین میکروسوئیچ شوید و با ترمیم به موقع آن از بروز سایر مشکلات جلوگیری کنید.

قفل شدن درب ماشین لباسشویی پس از پایان برنامه شستشو

برای تعمیر باز نشدن درب ماشین لباسشویی پس از پایان برنامه شستشو مطابق زیر عمل کنید:

•    همانطور که توضیح دادیم ، میکروسوئیچ در ماشین لباسشویی را تا پایان برنامه شستشو قفل می کند.
•    بنابراین نمی توانید در هنگام کار درب دستگاه را باز کرده و به آن لباس اضافه کنید.
•    گاهی اوقات درب ماشین لباسشویی پس از برنامه شستشو به دلیل سوء عملکرد میکروسوئیچ باز نمی شود.
•    این یکی از علائم و نشانه هایی است که به شما هشدار می دهد زمان آن است که میکروسوئیچ درب  جایگزین شود.
•    قبل از تعمیر میکروسوئیچ ، باید درب دستگاه باز شود تا بتوانید لباس های موجود در آن را تخلیه کرده و سپس این قسمت را تعمیر کنید.
•    برای باز کردن درب ماشین لباسشویی در مواقع اضطراری ، معمولاً یک اهرم خلاص کننده دستی در دستگاه نصب می شود.
•    محل قرارگیری این اهرم بسته به مدل دستگاه می تواند در زیر قفل درب یا کنار فیلتر تخلیه باشد.
•    به دفترچه راهنمای دستگاه خود مراجعه کنید تا با محل اهرم رها سازی آشنا شوید.
•    پس از باز شدن درب دستگاه و تخلیه محتویات آن ، باید لولا را از نظر شل بودن ، زبانه را از نظر شکستگی و مکانیسم میکروسوئیچ را برای درب به دلیل عدم اتصال بررسی کنید.

نکات ایمنی برای تعویض میکروسوئیچ درب لباسشویی

زمانی که از خرابی میکروسوئیچ قفل اطمینان پیدا کردید، قبل از اقدام برای تعویض میکروسوئیچ قفل درب ماشین لباسشویی وسایل مورد نیاز را فراهم کنید. وسایلی مانند پیچ‌گوشتی تخت و چهار سو، کاردک، حوله، آچار 5/16 اینچی، انبر و میکروسوئیچ درب جدید برای تعویض حال با دقت گام به گام مراحل زیر را انجام داده و میکروسوئیچ قفل درب را تعویض نمایید.

•    ماشین لباسشویی را از پریز برق جدا کنید تا احتمال برق گرفتگی از بین برود.
•    دریچه‌های آب سرد و گرم را خاموش‌ کنید.
•    برای محافظت از دستان خود از دستکش استفاده کنید.

انجام تعمیرات یا نگهداری وسایل یا تجهیزات برق می‌تواند خطرناک باشد. اگر تصمیم به تعویض میکروسوئیچ قفل لباسشویی دارید، خطر آسیب‌دیدگی شما و یا دستگاه بسیار بالا است. برای کاهش خطر، از ابزار و تجهیزات ایمنی کاربردی برای تعمیرات دستگاه لباسشویی خود استفاده کنید و تمام دستورالعمل‌ها را به درستی دنبال کنید.

نشت آب از درب دستگاه و خراب شدن میکروسوئیچ ماشین لباسشویی

برای تعمیر نشت آب از درب دستگاه و خرابی میکروسوئیچ درب لباسشویی مطابق موارد زیر رفتار نمایید:

•    بعضی اوقات به دلیل نقص کوچک در میکروسوئیچ با خطایی روبرو نخواهید شد و درب دستگاه بسته می شود و ماشین لباسشویی شروع به کم آبی می کند.
•    اما در حین کار با ماشین ، متوجه نشت آب از درب آن و مناطق نزدیک به میکروسوئیچ درب  خواهید شد.
•    در این حالت ، بهتر است قبل از گسترش مشکل ، راهی برای تعمیر درب ماشین لباسشویی میکروسوئیچ و سایر اجزای آن بیاندیشید.
•    در این مرحله ، شما باید اجزای مختلف میکروسوئیچ ، مانند مکانیزم ، لولا و زبانه را نیز بررسی کنید.

خطا در صفحه دستگاه و خرابی درب ماشین لباسشویی میکروسوئیچ را مشاهده کنید

خطای موجود در صفحه دستگاه و خرابی درب شستشوی میکروسوئیچ را به شرح زیر مشاهده کنید:

•    بسیاری از ماشین های لباسشویی از خطای نمایش داده شده در صفحه دستگاه برای هشدار باز بودن درب ماشین استفاده می کنند.
•    در برخی موارد ، پس از انتخاب برنامه شستشو و زدن دکمه شروع ، این خطا در صفحه شما ظاهر می شود.
•    این خطا هنگام تعمیر یا تعویض درب ماشین لباسشویی میکروسوئیچ به کاربر هشدار می دهد.

تعمیر و تعویض میکروسوئیچ درب ماشین لباسشویی

عیب یابی و تعمیر میکروسوئیچ درب ماشین لباسشویی به شرح زیر است:

•    همانطور که گفتیم میکروسوئیچ درب ماشین لباسشویی تنها یک قطعه تنها نیست.
•    بلکه عملکرد سایر قطعات مرتبط با آن نیز می‌تواند در عملکرد نهایی این قطعه تأثیرگذار باشد.
•    بنابراین عیب‌یابی تأثیر مهمی در تشخیص صحیح مشکل دارد.
•    از همین رو پیش از تعمیر این قطعه، آن را به دقت عیب‌یابی می‌کنیم تا با یافتن منشأ ایراد آن، بتوانیم مشکلات مربوط به این قطعه را به‌درستی حل کنیم.

بررسی مکانیزم میکروسوئیچ درب

بررسی مکانیزم میکروسوئیچ درب به صورت زیر می باشد:

میکروسوئیچ درب شامل یک سیم پیچ باز / بسته و یک قفل مغناطیسی است.
•    این قطعات در قسمت پشتی پنل جلویی قرار دارند.
•    غالباً وقتی این قسمت با مشکل روبرو می شود ، در شکل ظاهری آن منعکس می شود.
•    هنگام باز کردن پانل جلو ، شما اغلب علائمی مانند علائم سوختگی را تجربه خواهید کرد.
•    خرابی مکانیکی می تواند در سیم پیچ ها یا موتورها نیز رخ دهد.
•    استفاده از مولتی متر برای ترمیم میکروسوئیچ و تشخیص مشکل بهتر است.

بررسی زبانه درب و تعمیر میکروسوئیچ

برای بررسی زبانه درب و تعمیر میکروسوئیچ درب ماشین لباسشویی به شکل زیر عمل نمایید:

•    این علائم و نشانه ها فقط در صورت آسیب دیدن گیت میکروسوئیچ ظاهر نمی شوند.
•    اما گاهی اوقات علت این علائم عوامل دیگری مانند زبان هستند.
•    اگر عادت دارید درب ماشین لباسشویی خود را فشار دهید و ببندید ، احتمالاً زبانه درب ماشین شما آسیب دیده است.
•    زبانه درب قطعه ای از پلاستیک یا فلز است که در درب ماشین لباسشویی قرار می گیرد.
•    در صورت آسیب دیدن این قسمت ، علائم شکستگی و ... در آن دیده می شود.
•    زبانه با فنر و دو پیچ به درب دستگاه متصل می شود.
•    اگر پیچ های اتصال دهنده شل باشد ، زبانه دستگاه به درستی کار نمی کند.
•    بنابراین اگر این علائم را در زبانه دستگاه مشاهده کردید ، بهتر است به جای تعویض میکروسوئیچ درب ماشین لباسشویی، زبانه واشر را تغییر دهید.

بررسی لولای درب و عیب یابی میکروسوئیچ

برای بررسی لولای درب و عیب یابی میکروسوئیچ درب ماشین لباسشویی طبق مراحل زیر عمل نمایید:

•    همه ما با لولای درب و کاربرد و تأثیر آن بر عملکرد درب ماشین لباسشویی آشنا هستیم.
•    اگر پیچ های لولای درب شل باشد ، تنظیمات مکان در تغییر می کند.
•    بنابراین ، ممکن است به درستی بسته نشود.
•    بنابراین ، در صورت مشاهده نشتی در دستگاه ، در ابتدای کار میکروسوئیچ درب  را تعویض نکنید.
•    بهتر است پیش از این لولاها را بررسی کنید تا در صورت شل یا خراب بودن پیچ این مشکلات برطرف شود.

نحوه تعویض و تعمیر میکروسوئیچ درب ماشین لباسشویی

تعویض میکروسوئیچ درب ماشین لباسشویی به شرح زیر است:

• اگر پس از بررسی تمام اجزای سازنده و طی تمام این مراحل ، متوجه شدید که چاره ای جز تعویض میکروسوئیچ درب  ماشین لباسشویی ندارید ، می توانید با خرید این قسمت و انجام مراحل زیر ، مسائل مربوطه را برطرف کنید.
• با باز کردن پیچ ها صفحه یا قاب بالایی را بردارید.
• درب جلوی دستگاه را باز کرده و دو پیچ محکم کننده سوئیچ قفل را باز کنید. سپس سوییچ را با دقت خاموش کنید.
• میکروسوئیچ جدید را با میکروسوئیچ قدیمی جایگزین کنید ، سپس پیچ ها را محکم کنید.
• سپس صفحه بالایی را در جای خود قرار داده و پیچ ها را محکم کنید.
• شما موفق به تعمیر قفل درب ماشین لباسشویی شده اید. اکنون می توانید با اتصال دستگاه به منبع تغذیه از آن استفاده کنید.

تعمیرات میکروسوئیچ ماشین لباسشویی که توسط یک تعمیرگاه مجاز انجام می شود

تعمیرات میکروسوئیچ ماشین لباسشویی توسط تعمیرگاه به شرح زیر مجاز است:

اگر شما یکی از تکنسین های مربوط به تعمیرات هستید ، می توانید میکروسوئیچ را در مراحل بالا جایگزین کنید. در غیر این صورت ، بهتر است این کار را به یک تکنسین واجد شرایط واگذار کنید. خطاهای موجود در تعمیرات می تواند مشکلات دیگری را برای دستگاه ایجاد کند. خدمات حفاظت از مالکیت معنوی با ضمانت یک ساله در محل ارائه می شود.

نتیجه گیری کلی تعویض و تعویض میکروسوئیچ درب  ماشین لباسشویی

نتیجه گیری از تعویض و تعمیر میکروسوئیچ درب  ماشین لباسشویی به شرح زیر است:

• میکروسوئیچ درب شستشو یک قطعه ساده است ، اما عملکرد آن کاملاً به عملکرد اصلی ماشین لباسشویی مرتبط است.
• در صورت بروز هرگونه مشکل ، باید سریعاً این قطعه را تعمیر یا تعویض کنید.
• نقص میکروسوئیچ درب شستشو می تواند دستگاه شما را کاملاً بی فایده کند.
