ترانس کوربالانس CBCT و مزایای استفاده از آن

CBCT ترانسی که در تابلوهای برق فشار ضعیف به خصوص تابلو های MCC استفاده شده اند. جریان سه فازی که از هر سلول تابلوی mcc جهت مصارفی همچون کنترل یک موتور سه فاز خارج می گردد ممکن است با نشتی جریان مواجه گردد. این نشتی جریان یا در واقع عدم تعادل بین سه جریان رفت در سه فاز و جریان برگشت در سیم نول باید تشخیص داده می شود و این تشخیص می بایست باعث قطع کلید اصلی سلول گردد.

از این حیث سه فاز همراه با نول از یک ترانس نوع CBCT عبور داده می شود .این ترانس به رله نوع Earth Leakage Relay  متصل می باشد. رله این مقدار نشتی جریان را در ترانس تشخیص داده و فرمان قطع را به قسمت shunt trip  کلید اصلی تابلو ( کلید mccb ) می دهد.

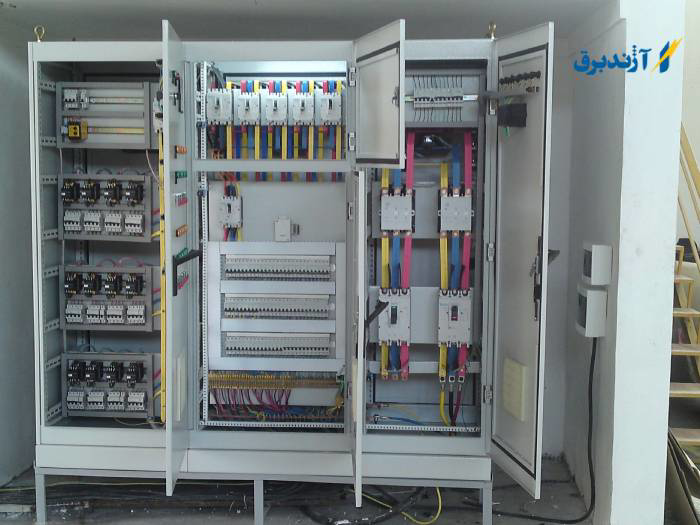

تابلو برق چیست وچه کاربردی دارد؟

تابلوی برق ساختمان عبارت است مجموعه ای از تجهیزات که در یک مکان جمع شده اند ، این تجهیزات معمولا شامل ترانس های اندازه گیری جریان و ولتاژ، فیوز، کلید، کنتاکتور، رله، تایمر و PLC. در تابلوها، وسایل دیگری از قبیل: چراغ سیگنال، مچی نگهدارنده کابل، کانال عبور سیم، شینه، ترمینال و .. می باشد. مشکلات ناشی از نصب تجهیزات و قطعات تابلو برق، خطرات ناشی از عوامل محیطی، پدیده‌هایی همچون اتصال کوتاه و در دسترس بودن تمام قسمت های برق دار از سوی اپراتور، سازندگان را بر آن داشت تا به منظور تامین ایمنی بیشتر، تابلو به شکل محفظۀ بسته طراحی گردد و قطعات تابلو برق در داخل تابلو غیر قابل دسترس باشند.

قطعات تابلو برق متعدد می باشند. تابلو برق جعبه‌ای از جنس فلز یا غیرفلز است، که دارای دو قسمت بیرونی و درونی بوده و کاربرد آن برای نصب ابزارهای الکتریکی و ارتباط آن‌ها توسط هادی است. در تمامی صنایع جهت نصب وسایل الکتریکی و ارتباط آن ‌‌ها  از طریق‌ هادی از تابلو برق (Electrical Enclosure) بهره برداری می گردد.

تابلو برق‌ها کاربردهای متنوعی دارند که از جمله آن عبارت اند از :

• جلوگیری از انتقال شوک‌های الکتریکی به افراد و کاربران
• محافظت از تجهیزات و وسایل داخل هر تابلوی برق در مقابل عامل مختلف محیطی مانند باران و باد و برف و...
• توزیع برق به صورت مساوی و به میزان مورد نیاز میان مدارهای مصرف‌کننده
• اصلاح ضریب توان قطع‌کننده‌ها و فیوزهای موجود و جلوگیری از نشتی جریان
• تابلوهای برق از مهم‌ترین منابع تامین انرژی بوده و از منابع برق متعددی بهره می‌برند.

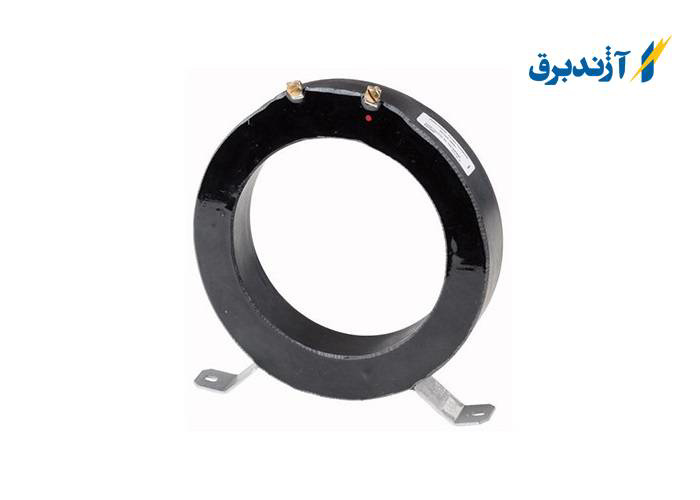

ترانس کوربالانس CBCT

ترانس جریان و به عبارتی CT، با مدار سری می شود و جریان ورودی در آن ضرورت دارد. این نوع ترانس ها در تابلوهای فشار ضعیف، به عنوان کاهنده جریان تعبیه می شود و دارای دو دسته اندازه گیری و حفاظتی می باشند CT های حفاظتی اغلب جریان های زیادی را اندازه گیری می نمایند و جهت اتصال به رله ها و تشخیص اتصال کوتاه کاربردی می باشند. ترانس کوربالانس یا ترانس cbctاز انواع ترانس جریان می باشد که دربرگیرنده سیم پیچی به شکل حلقه می باشد و با ترانس های دیگر متفاوت خواهد بود.

ترانس کوربالانس از قطعات تابلو برق است که به صورت مکمل با رله ارت فالت برای تشخیص نشتی جریان ناشی از عدم تعادل جریان رفت در سه فاز و جریان برگشت از نول،استفاده می شودCBCT. مخفف کلمات Core-Balance Current Transformer می باشد که حلقه ای معمول ترین نوع ترانسفورماتور کوربالانس (CBCT) هست. کابل از مرکز سی تی عبور می نماید و به همین ترتیب سیم پیچ اولیه  شکل می گیرد.

ترانسفورماتور کوربالانس در شبکه های خنثی عایق شده یا جبران شده، جریان نشتی زمین کوچک می شود و به طور کلی بسیار کوچکتر از جریان بار نامی هست.چنین جریان نشتی زمینی  نباید  اجازه داده شود که برای مدت زمان طولانی وجود داشته باشد ، زیرا آنها سرانجام باعث ایجاد شکست  عایقی در فازهای سالم و بعد  از آن باعث ایجاد خطاهای  فاز به فاز یا دو فاز به زمین می گردد.

مزیت استفاده از ترانس جریان کوربالانس:

مزیت استفاده از CBCT برای محافظت در برابر خطای زمین این است که تنها یک هسته سی CT به جای سه هسته به عنوان سیستم معمولی استفاده می شود که در آن سیم پیچ ثانویه سه هسته به طور متناوب متصل می شود. بنابراین جریان مغناطیسی مورد نیاز برای تولید یک جریان ثانویه خاص با یک سوم کاهش می یابد که یک مزیت بزرگ است زیرا حساسیت حفاظت افزایش می یابد.

همچنين تعداد نوبت ثانويه نيازي به اتصال به ولتاژ کابل ندارد، زيرا جريان ثانويه در شرايط عادي با جريان تعادل برقرار نمي شود. این اجازه می دهد تا تعداد نوسان ثانویه برای بهینه سازی جریان اصلی مناسب انتخاب شود.

ترانسفورماتور جریان کوربالانس اغلب  بر روی یک کابل در یک نقطه نزدیک به غلتک کابل تابلو نصب می گردد. چنانچه  که کابل ها در یک Switchgear گذاشته شود، هسته تقسیم فیزیکی، که همچنین به عنوان نوع لغزش CT شناخته می گردد، استفاده می شود.

کاربرد رله تشخیص دهنده نشتی جریان

این رله نیز از دو قسمت قابل تنظیم برخوردار است که یکی جهت حساسیت جریان که از ۳۰ میلی آمپر تا ۳۰ آمپر قابل تنظیم خواهد بود  و دیگری تنظیم زمان که از ۰ تا ۱۰ ثانیه قابل تنظیم می باشد.جهت کاربردهای عمومی جریان بر روی ۳۰ میلی آمپر تنظیم می گردد اما همین تنظیم را نیز برای کاربردهای صنعتی می‌توان بهره مند شد.

کاربرد دیگر این ترانس در حفاظت ترانس های قدرت در برابر Earth Fault یا همان خطای زمین است.در این حالت این ترانس بر روی سه فاز اولیه ترانس قدرت قرار می‌گیرد و در صورت ایجاد خطای زمین در ثانویه به کمک رله فرمان قطع را برای عناصر قطع کننده مثل کلید MCCB یا ACB ارسال می‌کند.وقتی که خطای زمین رخ دهد  بالانس جریان سه فاز در ثانویه و سپس در اولیه ترانس به هم خواهد خورد که این عدم بالانس را ترانس CBCT تشخیص می دهد..

تابلوبرق های Rack

این تابلو ها حالت قفسه‌ ای دارند و قابلیت نصب محفظه ‌های اندازه گیری، الکترونیکی، کنترل و مخابراتی و… را دارند.شایان ذکر است که تابلو های Swing یک نوع از تابلو های Rack محسوب می شوند و از درب متحرک برخوردار می باشند. این ویژگی منجر به آن شده تا پشت تجهیزات کاملا دیده شود و دسترسی به پشت تجهیزات را نیز برای شما فراهم سازد. البته این مدل گران قیمت می باشد و از درب شیشه ‌ای برای آن بهره برداری می گردد.

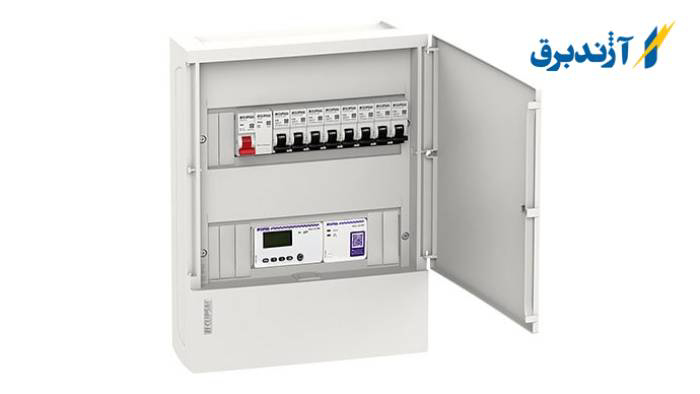

خرید تابلو برق چه اهمیتی دارد؟

در حال حاضر استفاده از تابلو برق در ساختمان های مسکونی و صنعتی موضوع مهمی می باشد و برای محافظت از لوازم برقی این وسیله محفظه مخصوص کاربرد دارد.عمده ساختمان های مسکونی از کنتور برق برخوردار می باشند و جهت حفاظت از این وسیله نیازاست از تابلو برق استفاده گردد.

تابلو برق ها اغلب از ابعاد گوناگونی در دسترس قرار می گیرند و بر حسب تعداد واحدهای موجود در هر ساختمان مورد استفاده قرار می گیرند.مصارف تابلو برق در ساختمان های صنعتی متفاوت می باشد و از این تابلوها متناسب با لوازم و تجهیزات صنعتی مورد استفاده در آن صنعت برای توزیع نیروی برق استفاده می شود.

به طور کلی ضرورت استفاده از تابلو برق به علت پیشگیری از وارد آمدن شوک الکتریکی به افراد اشاره کرد.همچنین استفاده از این محفظه باعث شده تا  از لوازم برقی در برابر عواملی همچون برف، باران و باد محافظت گردد و آسیبی به آن ها وارد نشود.از دیگر کاربردهای تابلو برق می توان به تقسیم برق به صورت مساوی در میان تجهیزات برقی مورد استفاده اشاره نمود و همچنین استفاده از این محفظه موجب اصلاح ضریب توان نیز می شود.

سخن پایانی

همانطور که می دانید ترانسفورماتور کوربالانس هسته ای یا CBCT یک نوع ترانسفورماتور جریان حلقه ای می باشد که از طریق مرکز یک کابل سه هسته ای یا سه کابل تک هسته ای از سیستم سه فاز عبور می نماید. این نوع ترانسفورماتور جریان به طور معمول جهت حفاظت از خطای زمین برای سیستم ولتاژ پایین و متوسط استفاده می کند.CBCT ها با یک هسته و یک سیم پیچ ثانویه طراحی و تولید می گردند.  تعداد دورهای ثانویه لازم نیست مرتبط با جریان نامی فیدر یا کابل باشد چون جريان ثانويه ای، در حالت تعادل  از این سی تی عبور نخواهد کرد.

انتخاب نسبت باید به تولید کننده واگذار شود تا بهترین نسبت تبدیل را انتخاب کند. CBCT ها با رله مناسب برای اهداف حفاظت از نشتی زمین استفاده می شود. یک  CBCT   3 فاز، کابل 3 هسته یا 3 کابل تک هسته را محاصره می کند. در نهایت برای کسب اطلاعات بیشتر و خرید انواع رله به وب سایت آژند برق مراجعه نمایید.
