ترموسوئیچ چیست؟

در انواع کابل در صنعت برق و ساختمان ترموسوئیچ‌ ها این وظیفه را بر عهده دارند و در شرایط مختلف می‌توانند کاربرد گسترده‌ ای داشته باشند. برای درک بهتر روند کاری این وسیله تا انتها مقاله با ما همراه باشید. ترموسوئیچ یک کلید حرارتی می باشد که با رسیدن دمای آن به مقدار معین شده تغییر وضعیت می دهد و یک کلید باز را بسته و یا بسته را باز می نماید.

در واقع به عبارتی ترموسوئیچ ها محدود کننده های دما هستند که به عنوان تجهیزات ایمنی در موتورهای الکتریکی ، بخاری ها و ترانسفورماتورها در برند های  معتبر لوازم خانگی اتصال و تعبیه می گردند . آن ها اغلب به عنوان کنترل کننده دما ، مانیتور دما یا محدود کننده دمای ایمنی معرفی شده اند.

یک وجه تمایز برای دسته بندی ترموسئیچ ها (thermal protectors) وضعیت کنتاکت ها به صورت نرمال بسته (NC) و نرمال باز (NO) می باشد. به طور معمول حفاظت کننده های حرارتی به صورت NC مورد استفاده قرار می گیرند. در حالی که دما از دمای مجاز افزایش یابد تجهیز برقی را قطع می کنند اما ترموسوئیچ های NO برای اطمینان از عملکرد صحیح و ایمن دستگاه کاربرد دارند و به عبارتی  قابل اعتماد و بدون وقفه هستند.

مدارشکن های حرارتی به طور معمول در موتورها، ترانسفورماتورها، وسایل گرم کننده و دستگاه های معمولی خانگی مانند میکسر و کتری استفاده می شوند. ترموسوئیچ بر اساس دمای تعریف شده باز و بسته می‌شود. برخی از آن‌ها مکانیکی و برخی دیگر الکتریکی هستند.

انواع ترموسوئیچ

برای این که بتوانید درک بهتری از کاربرد ترموسوئیچ‌ ها داشته باشید، باید بدانید که انواع مختلف این محصولات چیست و هر کدام از آنها چه ویژگی دارد؛ چرا که هر کدام از این محصولات در شرایطی خاص کاربرد دارد.

الکترومکانیکی:

این نوع ترموسوئیچ ها با استفاده از فرمان حسگر حرارتی توسط یک سری روابط مکانیکی به میکروسوییچ سبب قطع و وصل شدن مدار الکتریکی می گردد.

 الکتریکی:

در این نوع ترموسویئچ ها فرمان دریافت شده از سنسور دمایی را توسط جریان الکتریکی به یک رله مینیاتوری انتقال می دهد و سبب قطع و وصل جریان الکتریکی می گردد. ترموسوئیچ ها در حال نرمال به دو صورت کنتاکت باز و کنتاکت بسته قابل عرضه می باشد. شرکت NGT ژاپن یکی از بزرگترین تولید کننده های انواع ترموسوئیچ یا سنسور حرارتی در دنیا می باشد.

تفاوت‌ های بین این محصولات می‌ تواند در عملکرد، شکل ظاهری و نحوه نصب آن ها باشد. این موارد عبارتند از:

ترمو سوئیچ ریست دار

وقتی دمای محیط به دمای تعریف شده برای این قطعه رسید، فعالیت می نماید. اما روند بازگشت به حالت اولیه آن به صورت خودکار نخواهد بود و برای این کار باید از دکمه قرمزی که پشت این محصولات هست استفاده نمایید. این ویژگی بیشتر برای موارد حفاظتی بکار می رود و اجازه می دهد تا زمان برطرف نکردن مشکل، مدار راه اندازی نگردد.

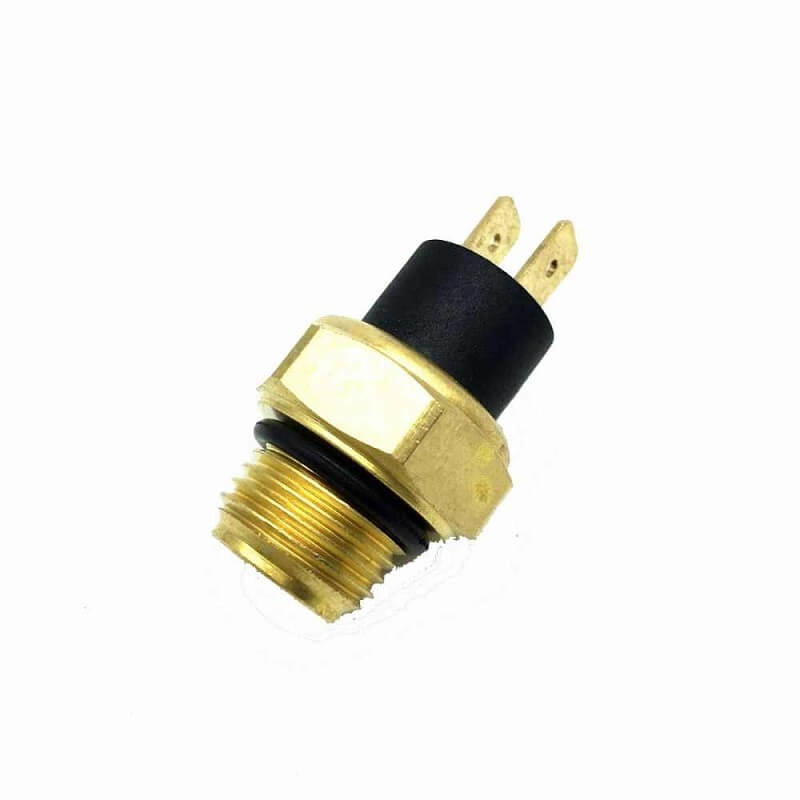

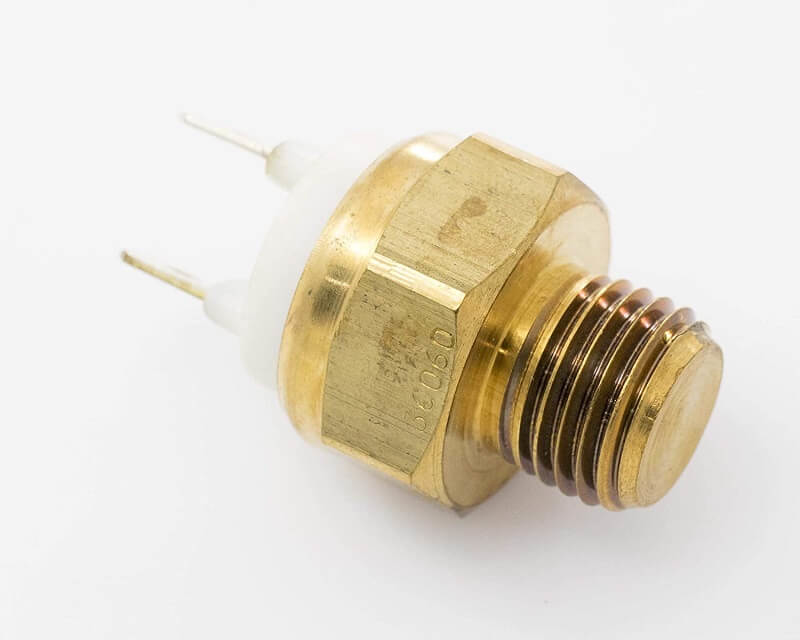

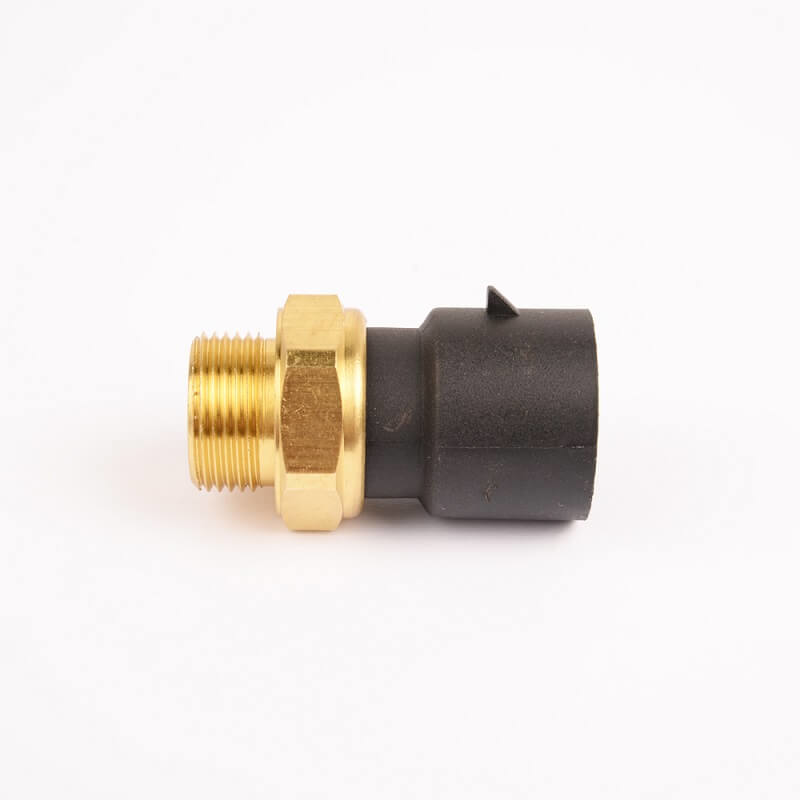

ترموسوئیچ پیچ دار

این محصولات به بدنه دستگاه مورد نظرتان پیچ می‌ گردد و از این حیث که روند نصب ساده‌ ای دارند. کاربرد این قطعات زیاد می باشد، به گونه ای  که از آن ها در مواردی مانند دستگاه‌ های لمینت، تُستر اتوماتیک، قهوه جوش، ماکروویو، کتری برقی، اتو بخار و… استفاده می‌ نمایند.

ترموسوییچ های قابلمه ای

ترموسوییچ های سیمیترموسوییچ های قابلمه ای قابل تحمل از دمای ۳۰ درجه سانتیگراد الی ۲۵۰ درجه سانتیگراد هستند معمولا از جنس های  فنولیک Fenolic می باشد و تا دمای ۱۵۰ درجه سانتیگراد در دماهای ۲۰۰ درجه به بالا ازجنس سرامیکی مورد استفاده قرار گرفته اند. ترموسوییچ ها از دمای ۳۰+ درجه نرمالی بسته و باز تا۲۵۰ درجه سانتیگراد (NC) می باشد. بیشتر در دستگاهای heater ،بخاری ،آبگرمکن و دستگاه های شومینه و پکیج مورد مصرف قرار می گیرند.

ترموسوئیچ کتابی سیم دار

در مواردی که نیازمند اندازه گیری حرارت در یک نقطه داغ را داریم این قطعه مورد استفاده قرار می گیرد. چنانچه  فضایی که در اختیار دارید، تنگ و بسته ‌باشد؛ از این قطعه باید استفاده شود. بیشترین استفاده این محصولات در سیم پیچی موتورهای تکفاز و سه فاز به عنوان یک سیستم محافظ در برابر دما می باشد. البته لازم به ذکر است که برای انواع مختلف الکتروموتور، نمونه‌ های مختلفی از ترموسوئیچ سیم دار مورد استفاده قرار می‌ گیرد که هر کدام از آن ها دارای ویژگی‌ های خود می باشند.

به طور کلی انواع سوئیچ دما عبارت اند از

ترموسوئییچ با راه اندازی دستی:

برای استفاده از این سنسور باید راه اندازی آن به صورت دستی صورت گیرد  و فرد  مصرف کننده می تواند بسته به شرایط محیطی اقدام به راه اندازی و شروع به کار کردن سوئییچ مورد نظر نماید.

ترموسوئییچ نوع خاص:

این مدل ترموسئیچ در  فعالیت های بسیار خاص و حساس می باشند مورد استفاده قرار می گیرند.

راه انداز خودکار:

این نوع ترموسوئییچ  برای راه اندازی به هیچ گونه  نصب خاصی احتیاج ندارد و به محض شروع کردن به  انجام فعالیت سنسور القایی، ترموسوئیچ نیز شروع به فعالیت می کند.

ضد آب (ضد پاشش آب):

همواره در بسیاری از صنایع برای خنک نگهداشتن و کاهش میزان حرارت بعضی از دستگاه ها از آب استفاده می شود در چنین شرایطی آب را به گردش در آورده و برای جلوگیری از پاشش آب در این محیط ها از این نوع ترموسوئییچ استفاده می شود.  لازم به ذکر این موضوع می باشد که در محیط هایی که استفاده از سنسور دما جزء الزامات می باشد باید از یک ترموسوئیچ نیز استفاده گردد.

نوع نازک:

در بعضی از شرایط خاص برای استفاده ترموسوئییچ در مدارات باید از کوچک ترین نوع آن استفاده شود تا مدار بسته شده با حجم زیادی مواجه  نشود.

کاربرد ترموسوئیچ

همانطور که گفته شد ترمو سوئیچ O در هر زمان که عملکرد سوئیچ احتیاج باشد  ، به علت گرمای بیش از حد یا افزایش دما ، به کار گرفته می شود. برنامه های ویژه عبارتند از: فن خنک کننده ، سیگنال زنگ دار ، کنترلر ، تایمر.

پس از خنک شدن و تعویض دوباره دمای برش ، دیسک دو قطبی به شکل اتومات به حالت اصلی خود باز می گردد و تماس را باز می کند. سوئیچ حرارتی O از هرگونه منبع تغذیه مستقل هست. تشخیص دما با استفاده از یک دیسک دوتایی انجام می شود که برای اولین بار مطابق با TE-ontemperature TE مورد نیاز تقسیم شده است. با رسیدن درجه حرارت سوئیچ ثابت ، این bimetaldisk به حالت عادی بسته می شود ، سیستم آکوستاکت را می بندد و مدار الکتریکی دستگاه را شروع می کند.

در هر ترموسوئیچِ یک دیسک متشکل از دو سوئیچ تشکیل شده است که دمای مشخصی برای آنها تعریف شده است. زمانی که به دمای مورد نظر برسند دو دیسک به وسیله برخورد با هم جریان را قطع می کنند.

سخن پایانی

ترموسوئیچ یا ترموستات نوعی وسیله برای تشخیص دما و کنترل دستگاه ها می باشد. این قطعه کاربردهای وسیعی دارد. از جمله کاربرد های این قطعه استفاده در لوازمی چون اجاق گازها، بخاری، سیستم کنترلر آبیاری، کنترل دمای محیط و …  می باشد.
