تفاوت تابلو برق صنعتی و خانگی چیست؟

از قطع کننده های صنعتی برای شکستن مدار الکتریکی در هنگام اضافه بار استفاده می شود و این بخشی از سیستم ایمنی کلی برق است. قطع کننده های برق صنعتی سوئیچ هایی هستند که به طور خودکار کار می کنند تا مدار الکتریکی را از آسیب یا آتش سوزی احتمالی محافظت کنند. قطع کننده های صنعتی اغلب بر اساس کلاس ولتاژ، نوع ساخت، ویژگی های ساختاری و نوع قطع کننده طبقه بندی می شوند.

سه نوع ولتاژ الکتریکی وجود دارد: قطع کننده های ولتاژ پایین، ولتاژ متوسط ​​و فشار قوی. با این حال، همه قطع کننده های صنعتی دارای ویژگی ها و عملکرد مشترک هستند. انتظار می رود آنها شرایط الکتریکی معیوب را تشخیص دهند تا بتوانند تاسیسات، کارکنان و تجهیزات تاسیسات را در برابر آتش سوزی الکتریکی یا سایر حوادث فاجعه بار الکتریکی مصون نگه دارند.

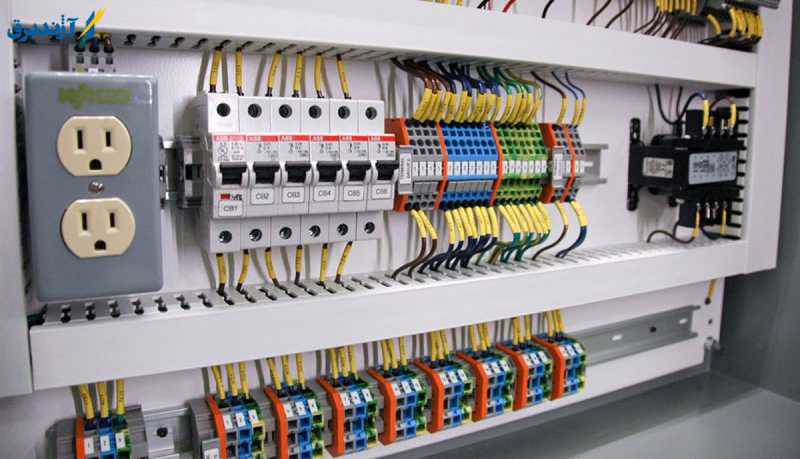

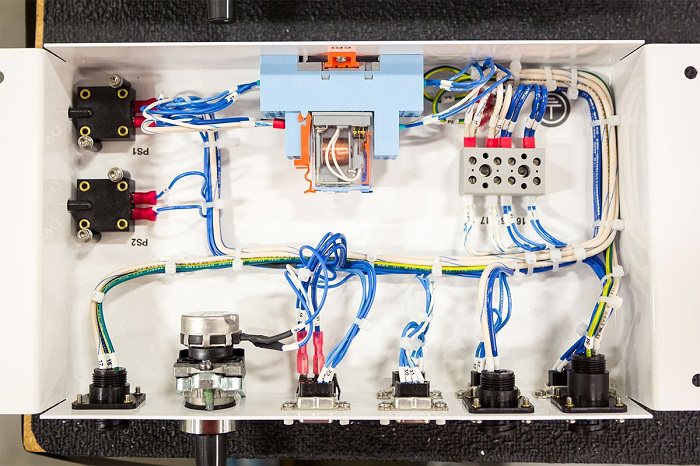

تابلو برق صنعتی چیست؟

تابلوهای برق صنعتی به صورت محفظه هایی هستند که درون آن ها قطعات و تجهیزات کنترل برق نصب می شود. این محفظه در برابر عوامل محیطی از تجهیزات و قطعات خود محافظت کرده و مانع برق گرفتگی افراد نیز می شود.  معمولا این تابلوها از جنس های مختلفی مثل فلز، پلی کربنات و کامپوزیت ساخته شده اند و تجهیزات داخلی آن ها بسته به کاربرد تابلو برق متفاوت هستند.

در داخل محفظه تابلوی برق صنعتی تجهیزات الکتریکی یا الکترونیکی مانند سوئیچ‌ها، دستگیره ‌ها و نمایشگرها به صورت منظم در ردیف های عایق بندی شده قرار می گیرند؛ بنابراین اپراتور به آسانی می تواند آن ها را کنترل، تعمیر و تعویض نماید.

برق صنعتی چیست؟

به طور کلی سیستم برق به دو نوع مختلف خانگی و برق صنعتی تقسیم می‌شود، که اصطلاحا به برق های تک فاز، خانگی و به سه فاز برق صنعتی گفته می‌شود. برق صنعتی در کارخانه ها، سوله ها، شرکت های بزرگ و… نقش تنظیم روشنایی و خاموشی را بر عهده دارند. البته کاربرد برق صنعتی تنها به اینجا ختم نمی‌شود و گاها در شهرها برای آسانسور، پله برقی و… نیز استفاده می‌شود.

برق صنعتی یکی از مفهوم های پرکاربرد در است که شامل مقاومت الکتریکی، ولتاژ، نمادهای برق و… می‌‌شود. این حوزه به دلیل گستره ای که دارد، به عنوان یکی از پرکاربردترین حوزه در صنعت می‌شود که نقش آنها در تابلو برق صنعتی بسیار پر رنگ تر است. نکته حائز اهمیت این است که در انشعاب برق های صنعتی از سه سیم فاز و یک سیم نول استفاده می‌شود. برای استفاده از برق 3 فاز این نول به تیر برق متصل می‌شود و برای اینکه مورد استفاده قرار بگیرد به 380 ولت، ولتاژ نیاز دارد.

تجهیزات برق صنعتی چیست؟

برخی از اصلیترین تجهیزات برق صنعتی عبارتند از:

1- کنتاکتور

کنتاکتور از تجهیزات کاربردی برای قطع و وصل کردن جریان الکتریکی، اعم از تک فاز و سه فاز به شمار می رود. محفظه، بوبین و تیغه، سه بخش اصلی این قطعه را شامل می شوند. همچنین، رله حرارتی و تیغه کمکی را می توان از بخش های فرعی کنتاکتور قلمداد نمود.

2- رله بی متال

رله بی متال از دیگر تجهیزات برق صنعتی بوده که غالبا برای محافظت از موتور الکتریکی در برابر جریان اضافه بار مورد استفاده قرار می گیرد. رله بیمتال از اتصال دو فلز غیر همجنس به یکدیگر ساخته می شود.

3- کلید مینیاتوری

قطع و وصل کردن و محدود کردن جریان الکتریکی، از وظایف مهم کلید مینیاتوری یا فیوز محسوب می شود. کلیدهای مینیاتوری در ردیف تجهیزات پرکاربرد برق صنعتی قرار می گیرند. مکانیزم عملکرد فیوزهای مینیاتوری به دو شکل حفاظت در برابر اضافه بار (بی متالی) و حفاظت از اتصال کوتاه (مغناطیسی) صورت می پذیرد.

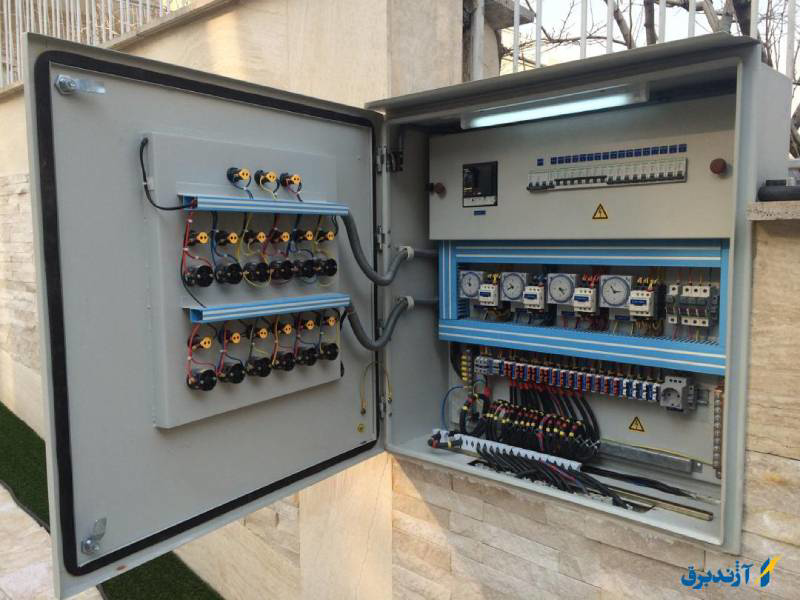

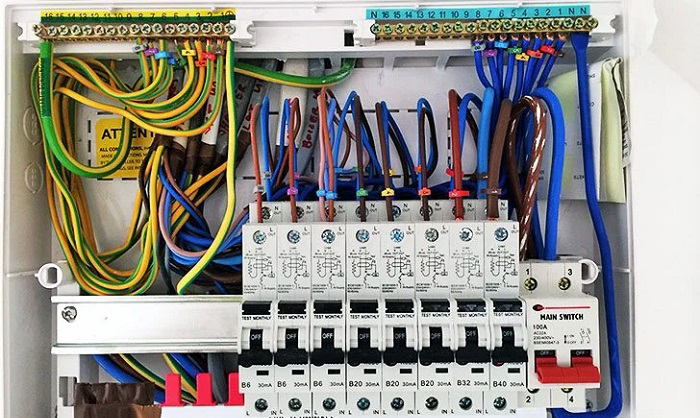

تابلو برق خانگی چیست؟

تابلو های برق محفظه هایی هستند از جنس فلزی یا  از جنس های غیر فلزی که تجهیزات برقی و الکترونیکی در آن قرار می گیرد. در گذشته که از تابلو برق ها استفاده نمی شد مشکلات زیادی برای تجهیزات برقی ایجاد می شد. فرسودگی تجهیزات، اتصال کوتاه، آتش سوزی و...از جمله این مشکلات بود. برای تامین امنیت و حفظ تجهیزات و جلوگیری از مشکلاتی که ممکن بود ایجاد شود، طراحی تابلو برق ها مرسوم شد و استفاده از آن تبدیل به یک استاندارد شد. در داخل یک تابلو برق تعدادی ریل نصب می شود و تجهیزات روی این ریل ها نصب می شود. یکی از مواردی که باید در تابلو برق خانگی حتما نصب شود کلیدهای مینیاتوری و کلید حفاظت جان است تا بتواند هم سلامت وسایل برقی را تامین کرد و هم ار برق گرفتگی و وارد شدن شک به انسان ها جلوگیری کرد.

ساختار ترانس برق خانگی

یک ترانسفورماتوربرق خانگی دارای دو سیم پیچ می باشد که دسته اول بخش سیم پیچ اولیه به حساب می آید که میزان ولتاژ ان توسط شرکت برق تامین می گردد و سمت دوم که سیم پیچ ثانویه است جایی است که بارگیری صورت گرفته و همانطور که اشاره شد منبع برق به سمت اولیه متصل می گردد. از آنجایی که هدف کاهش ولتاژ در سیم پیچ ثانویه است از این رو تعداد دورهای سیم پیچ در طرف دوم کمتر از طرف اول است. در صورتی که ولت متر به دو طرف سیم در نقاطی که می بینید نصب نماییم، در این صورت این فرآیند منجر می شود که در طرف دوم ولتاژ خروجی داشته باشیم که برابر با 240 ولت است و می تواند تامین کننده ولتاژ لازم برای استفاده از وسایل برقی که در منزل یافت می شود باشد. لازم به ذکر است این نوع از ترانسفورماتورها قالبا از نوع ترانسفورماتور کاهندهمی باشند.

اهمیت و مزایای ترانس برق خانگی

به طور کلی در وصف اهمیت ترانس برق باید گفت که هر نوع وسیله ای که از نیروی برق استفاده می کند، برای تامین انرژی مورد نیاز خود از یک طیف جریان برق منحصر به فرد برخوردار است. بسته به میزان حساسیت وسیله ی به کار گرفته شده، یک تلرانس مشخص برای عملکرد بدون مشکل لوازم برقی توسط تولید کننده در نظر گرفته شده است. بیشتر لوازم برقی مورد استفاده در منزل و صنایع قادر به تحمل فقط 5 الی 10 درصد از نوسانات ولتاژ برق را دارند. حال مسئله ی مهم این است که ایجاد مداوم چنین نوساناتی، حتی در مقیاس بازه ی تحمل لوازم برقی، علاوه بر کاهش قابل توجه عمر مفید دستگاه، عملکرد یک خط تولید یا کیفیت یک زندگی را با چالش مواجه می کند.

وارد شدن ولتاژ برق به همراه نوسانات بیش از حد به یک وسیله ی برقی، باعث بروز آسیب های جدی و دائمی به آن می شود. همچنین این اتفاق عملکرد پیوسته ی یک دستگاه صنعتی برقی را دچار اختلال می کند. این گونه نوسانات ولتاژ برق باعث کاهش عمر وسایل برقی به طور جدی می شود. در مقابل، افت ولتاژ کمتر از حد نیاز دستگاه به لوازم برقی آسیب های جدی نیز وارد می کند. افت ولتاژ توان و ظرفیت وسیله ی برقی را به شدت کاهش می دهد. به عنوان مثال در دستگاه های گرماساز باعث افت کارایی شدید می شود.

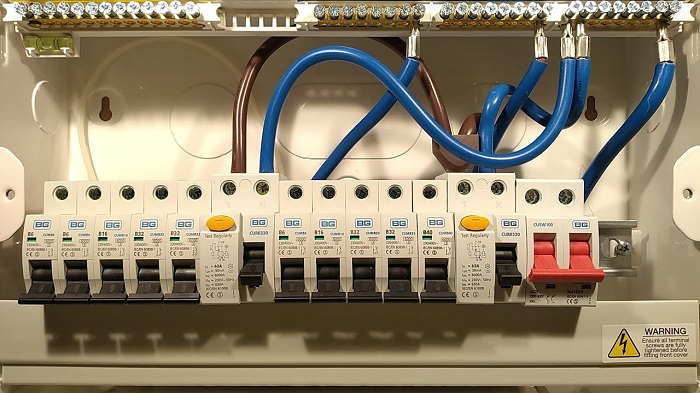

نکات قابل توجه درباره تابلو برق خانگی

امروزه استفاده از تابلو برق خانگی در منازل مسکونی امری عادی و رایج است. آنها سیستم های برق خانگی را از خطرات ناشی از خطای الکتریکی محافظت می کنند. بدون قطع کننده مدار، احتمال آتش سوزی الکتریکی در خانه بسیار افزایش می یابد. قبل از اینکه قطع کننده مدارهای مسکونی رایج باشند، از فیوزها برای محافظت از سیم کشی معمولی خانه استفاده می شد.

هنگامی که جریان الکتریکی زیادی از طریق فیوز عبور می کند، نوار فلزی یا سیم داخل فیوز ذوب می شود، بنابراین جریان الکتریکی را قطع می کند. در حالی که فیوزها هزینه کمتری دارند، هر بار که نیاز به قطع جریان الکتریکی داشته باشید، باید آنها را تعویض کنید. تعویض فیوز می تواند بسیار خطرناک باشد، به ویژه اگر وقفه به دلیل اتصال کوتاه باشد. به منظور احیای جریان الکتریکی، یک قطع کننده مدار به سادگی باید فعال شود. همچنین احتمال کمتری وجود دارد که هنگام قطع شدن مدار قطع کننده نقص الکتریکی نادیده گرفته شود.

وظایف برقکار در حین استفاده از تابلو برق صنعتی و خانگی

یکی از وظایف برقکار در حین استفاده از میکروسوئیچ درب تابلو برق صنعتی این است که در محیط های تجاری به بررسی و ارزیابی برق می پردازد. اینها ممکن است شامل دفاتر، مدارس، مراکز خرده فروشی، رستوران ها و مراکز دیگر باشد. برقکاران تجاری باید اطمینان حاصل کنند که این مناطق ایمن و مطابق با تمام استانداردهای الکتریکی مربوطه و کدهای عملی مورد تأیید است که برخی از آنها با مواردی که در فضاهای داخلی پوشش می دهند متفاوت است.

در واقع پیمانکاران برق تجاری و داخلی، مسئولیت ها، دانش و تجربه متفاوتی خواهند داشت. به عنوان مثال، همان طور که می دانید، تنظیمات تابلو برق صنعتی و خانگی دارای تنظیمات سیم کشی متفاوتی هستند. خانه های مسکونی تمایل دارند از منبع تغذیه تک فاز 230 ولت استفاده کنند که اکثر کابل ها از کابل کشی غلاف PVC استاندارد استفاده می کنند. تأسیسات برق تجاری و صنعتی معمولاً شامل منبع تغذیه سه فاز 400 ولت می باشد و کابل مورد استفاده در آن ها بسیار متغیر است، لذا قوانین متفاوتی برای برقکاران تجاری به دلیل انجام نصب و نگهداری الکتریکی در محل کار اعمال می شود.

آنها از نظر قانونی موظف به رعایت مقررات برق در محل کار هستند که بر نگهداری سیستم های الکتریکی در محل کار نظارت می کند. بسته به لوازم یا ماشین آلات مورد استفاده، استانداردهای برق و کدهای تأیید شده نیز ممکن است متفاوت باشد؛ بنابراین، برقکاران باید از استانداردهای مناسب برای محیطی که در آن کار می کنند، آگاه باشند.

از سوی دیگر، برقکاران تابلو برق صنعتی و خانگی معمولاً مسئول پروژه های بزرگتر هستند که با سیستم هایی که در محیط های مسکونی یافت نمی شوند، سروکار دارند. این می تواند شامل موارد زیر باشد: اتاق های سرور، ژنراتورهای پشتیبان، سیستم های UPS و پانل های کنترل صنعتی. اگرچه آنها در زمینه خود مهارت کافی دارند، اما برقکاران ممکن است همیشه صلاحیت یا تخصص مناسب برای انجام کارهای تجاری را نداشته باشند.

برقکاران تجاری در امور برق بسیارماهر هستند، اگر مسئول ساختمان های تجاری هستید، خواه دفتر، مغازه، مرکز پزشکی یا رستوران، می توانید روی آن ها حساب کنید تا کارهای مورد نیاز شما را به موقع و ایمن انجام دهند. در اینجا برخی از خدمات تجاری که می توانید به آن ها محول کنید، آورده شده است:

• گزارش وضعیت نصب و راه اندازی برق را برای تأیید اینکه برق شما ایمن و مطابق با مقررات سیم کشی است، انجام می دهند.
• نصب سیستم های روشنایی LED جدید که به کاهش قبوض انرژی شما کمک می کند.
• نصب و نگهداری سیستم روشنایی اضطراری، مراکز داده، ژنراتورهای پشتیبان، سیستم های UPS، سیستم های کنترل روشنایی، سیستم های بازیابی حرارت و سیستم های تهویه.
• نصب و راه اندازی برق برای ساختمان جدید
• در مورد نحوه صرفه جویی انرژی الکتریکی در محل کار، مشاوره تخصصی ارائه می دهند.
• عیب یابی برای ریشه یابی هرگونه مشکل در برق خود.
• شبکه سازی.
• نصب و نگهداری تابلو برق.
• طرح های روشنایی سفارشی که به طور خاص برای رفع نیازهای شما ایجاد شده است.
• آزمایش دستگاه های قابل حمل، برای اطمینان از اینکه تجهیزات شما در شرایط ایمن نگهداری می شوند.

عوامل موثر در بررسی تابلو برق صنعتی و خانگی

ممکن است همه پنل های برقی را یکسان تصور کنید. به هر حال این چنین نیست. تفاوت قابل توجهی بین تابلو برق صنعتی و خانگی وجود دارد. اگرچه آنها عملکرد یکسانی را انجام می دهند، اما تفاوت هایی هم با هم دارند.

برآوردن نیازهای مختلف

یکی از دلایل تفاوت بین تابلو برق صنعتی و خانگی تفاوت سیم کشی آن ها است. سیم کشی های مسکونی و صنعتی دارای بارهای متفاوت، نیازهای انرژی و پیکربندی تجهیزات مختلف هستند. برآوردن این نیازها به این معنی است که شما باید صفحات الکتریکی را برای هر دو منظور داشته باشید. علاوه بر این، آنها از انواع مختلف مواد و روش ها استفاده می کنند. در اینجا برخی از تفاوت های خاص سیم کشی بین دو نوع سیم کشی وجود دارد:

عایق و راه اندازی

هنگامی که به سیم کشی برق مسکونی متصل هستید، به عایق غلاف نیازمند هستید. این نوع عایق از شما در برابر هر نوع ضربه ای محافظت می کند. معمولاً سیم کشی به صورت 120 ولت و تک فاز است. اغلب سه سیم مختلف وجود دارد: یک سیم مثبت، یک سیم منفی و یک سیم خنثی. 120 ولت برای پاسخگویی به تقاضای بالای برق کافی نیست؛ بنابراین، برخی از برقکاران مدارهای دو فاز 240 ولت را برای وسایل مورد نیاز نصب می کنند.

به طور کلی، سیم کشی داخل دیوارهای شما یا در فضاهای اتاق زیر شیروانی قرار می گیرد. برای سیم کشی صنعتی، معمولاً سه مرحله تنظیم می شود. اغلب، دو سیم 120 ولت وجود دارد. سپس، سیم عریض تر 208 ولت وجود دارد. با این نوع پیکربندی، هر سیم حجم کاری کمتری دارد. وقتی همه سیم ها با هم کار می کنند، خروجی بیشتر است. این به سیم کشی صنعتی اجازه می دهد تا بسیاری از نیازهای یک تجارت را برآورده کند، لذا کارایی بیشتری وجود دارد و عمر تجهیزات بسیار طولانی تر است.

یکی دیگر از تفاوت های بین تابلو برق صنعتی و خانگی این است که سیم کشی صنعتی نیز معمولاً عایق بیشتری نسبت به سیم کشی مسکونی دارد. اغلب سیم کشی صنعتی از عایق حرارتی مقاوم در برابر حرارت بالا استفاده می کند. این نوع عایق، سیم کشی را از خطرات معمول صنعتی مانند گازهای خورنده و مایعات محافظت می کند. این امر حفاظت کافی را برای جلوگیری از وقوع حوادث بد فراهم می کند.

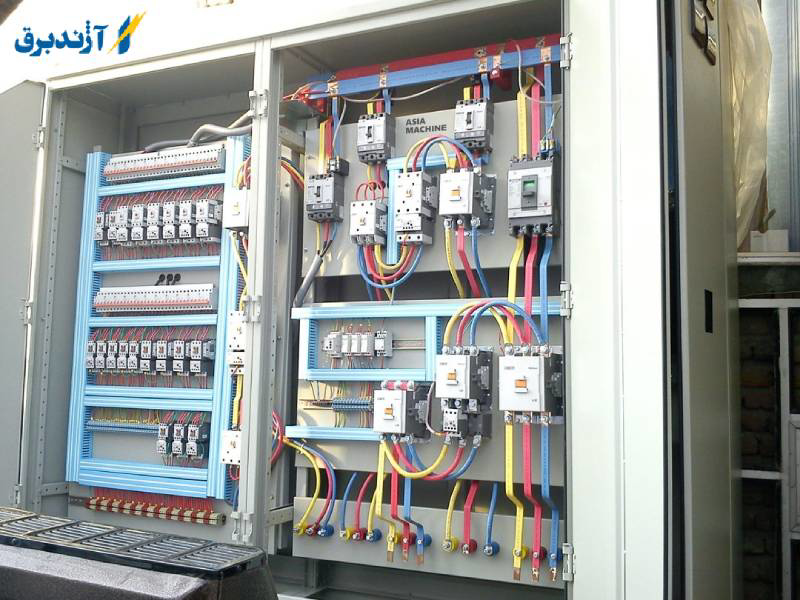

تابلوهای برق صنعتی در مقابل مسکونی

با چنین نیازهای الکتریکی متفاوتی، نباید تعجب کرد که یک تابلو ادوات برق صنعتی بسیار متفاوت از یک صفحه مسکونی باشد. برای اولین بار، مسئله اندازه و محل قرارگیری محفظه وجود دارد. در محیط های مسکونی، کنترل پنل تا حدودی استاندارد است. یک برقکار می تواند به راحتی تعیین کند که پنل شما را در کجا قرار دهد. با این حال، صفحات صنعتی متفاوت هستند. آنها نیاز به قرار دادن بسیار دقیق دارند. در غیر این صورت، نصب می تواند منجر به سردرگمی بزرگی برای شما شود.

اغلب صفحات الکتریکی در یک محیط صنعتی به ناحیه فرایند نزدیک می شوند. اگر منطقه گرم است، آنها به فن تهویه یا کولر نیاز دارند. به خاطر داشته باشید که هر یک از ویژگی ها نیاز به تعمیر و نگهداری دارد. آنها فیلترهایی دارند که باید مرتباً آنها را تغییر دهید. در محیط های مرطوب، ممکن است به رطوبت گیر نیاز داشته باشید. محیط های سرد نیاز به بخاری دارند. قبل از اینکه برق کار، پنل شما را نصب کند، باید محیط را در نظر بگیرد. همه اینها در روند طراحی و بررسی عملکرد تابلو برق صنعتی و خانگی نقش دارند.

در مقایسه با تابلوهای مسکونی، تابلوهای برق صنعتی بسیار پیچیده هستند. آنها در طول فرآیند طراحی به فکر زیادی نیاز دارند. اگر نتوانید همه موارد مورد نیاز خود را وارد کنید، می تواند تجارت را ناکارآمد کند. علاوه بر طراحی پیچیده، سیم کشی نیز پیچیده تر است. از آنجا که پنل های صنعتی باید تقاضای بالاتری را برآورده کنند، تعداد پنل ها در این گونه موارد، بسیار بیشتر از موارد مسکونی است.

نگهداری

یکی از بزرگترین تفاوت های بین دو نوع تابلو برق صنعتی و خانگی، نوع نگهداری آن ها است. در حالی که تابلوهای مسکونی نیازی به تعمیر و نگهداری ندارند، صفحات الکتریکی صنعتی متفاوت هستند. آنها نیاز به مشاهده دقیق و نگهداری منظم دارند. با حجم زیاد کار، پنل ها بیشتر با مشکل روبرو می شوند؛ و این مشکل می تواند شدید باشد.

نکات موثر در حفظ پنل ها با استفاده از تابلو برق صنعتی و خانگی

در اینجا چند نکته مهم وجود دارد که باید برای حفظ پنلبا استفاده از  انواع تابلو برق ساختمان و خانگی خود انجام دهید:

1. کنترل آفات

در محیط های صنعتی، آفات می توانند یک مشکل عمده باشند. اگر آفتی به صفحه برق شما وارد شود، می تواند آسیب جدی به سیم کشی شما وارد کند. شما باید هر کاری می توانید انجام دهید تا مطمئن شوید جوندگان و سوسک های بزرگ از پنل شما خارج می شوند. برای انجام این کار، شما باید به طور منظم پنل خود را بررسی کنید. وقتی این کار را انجام می دهید، مراقب فضله جوندگان و سوسک باشید. همچنین باید یک تله جوندگان را در گوشه پنل خود قرار دهید.

2. نظافت و تمیز کردن سیستم برق

آیا تا به حال به این فکر کرده اید که چه چیزی برق را در کل ساختمان شما حفظ می کند؟ اصل کار یک برد توزیع برق، یک اصل بسیار جذاب است. در آن همه قطع کننده های تماس، واحدهای نشت، زنگ درها و تایمرها قرار دارند؛ به عبارت دیگر، اطمینان حاصل می کنند که منبع تغذیه در ساختمان توزیع می شود. کل منبع تغذیه برق از شبکه به ساختمان از طریق کابل تغذیه اصلی تامین می شود.

این کابل نیروی الکتریکی را از شبکه برق به ساختمان منتقل می کند که همه از طریق یک برد توزیع برق متصل می شوند. طبیعتاً بیشتر تابلوهای برق صنعتی و خانگی دارای تنوع هستند. آنها را می توان به عنوان یک واحد استاندارد سیمی آماده استفاده کرد یا چیزی که به طور خاص بر اساس نیاز کاربر تولید می شود، خریداری کرد. بهترین قسمت در مورد یک برد توزیع برق این است که می توانید آن را برای قسمت های جداگانه ساختمان خود داشته باشید، به شرطی که هر برد توسط یک قطع کننده سوئیچ کنترل شود.

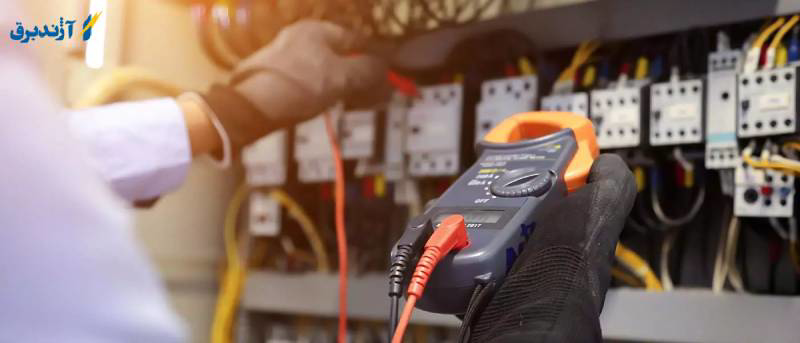

چگونگی پیدا کردن معایب تابلو برق

در درون انواع تابلو برق ساختمان قطعات الکترونیکی گوناگونی وجود دارد که از جمله آنها یک یا چندین ردیف کلیدهای مینیاتوری است، مدارهای برقی ،کنترل کننده ها، کنتاکتورها، هشداردهنده ها وکابل های برق و... است که در درون جعبه ای فلزی و خاکستری رنگ قرارگرفته است. هریک از مدارهای برقی که درون تابلو برق وجوددارد جریان الکتریکی قسمت به خصوصی از ساختمان را تامین و مدیریت و کنترل می کنند ازجمله: موتورخانه ساختمان، آسانسور، روشنایی ساختمان، مشاعات ساختمان و... . به طور معمول قسمت بالایی تابلو برق کلید بزرگی قرار داده شده است که مسئولیت قطع مدار اصلی و مدارشکن را بر عهده دارد و همچنین مقدارجریان برق ورودی به تابلو برق توسط آن کنترل و مدیریت می شود.

یکی بزرگترین و مهمترین  مشکلاتی که ممکن است در تابلو برق به وجود بیاید، خراب شدن قطع کننده مداراست‌. هنگامیکه  جریان ورودی برق به کلید مدارشکن بیش از حدمجاز آن و بیش از ظرفیت تعیین شده برای آن باشد، این کلید گرما و حرارت زیادی را تولیدمیکند وبا فعال سازی خود جریان برق را قطع می کند. خراب شدن کلید مدارشکن میتواند دلایلی زیادی داشته باشد اما بطورکلی هرچقدر که ساختمان مورد نظر قدیمی تر باشد و مدت زمان طولانی تر از طراح شدن و ساختن تابلو برق گذشته باشد احتمال اینکه این کلیدخراب  و به تعمیر نیاز داشته باشد به مراتب بیشتر است.

نکات مهم درعیب یابی تابلو برق ها

_قبل از اینکه به سراغ عیب یابی و تعمیرکردن تابلو برق بروید باید از چگونگی عملکرد تابلو برق، تجهیرات پیشگیرانه بکاربرده شده در آن، قطعات محافظتی آن شناخت کامل پیدا کنید.
_احتمال دارد رخ دادن بعضی از مشکلات در تابلو برق به علت قفل درونی سیستم باشد و هیچگونه ارتباطی با تجهیزات درونی تابلو برق نداشته باشد.
_نخستین گام درعیب یابی تابلو برق باز کردن درب کابین تابلو برق و چک کردن ظاهر تجهیزات درون آن است.
_برای آسان و سریعترشدن تشخیص عیب تابلو برق، به آلارم ها وخطاهایی که از تجهیزات نصب شده در تابلو برق همچون: ولت مترها وآمپرمترها قرارگرفته شده توجه فراوانی کنید.
_در صورت داشتن سابقه تعمیرات قبلی و عیبی یابی های پیشین باید به مشکلات قبلی آن نیز توجه و ابتدا آنها را بررسی کرد.
_توجه به طرز عملکرد تجهیزات درونی تابلو برق مانند: رله های محافظتی، کلیدهای اتوماتیک، کنترل فازها و...است. زیرا چنانچه این قطعات به درستی کار نکنند تابلو برق دچار اختلالات بسیاری میشود.
_یکی از مهمترین ابزارها درعیب یابی تابلو برق ها بررسی کردن نقشه مدارهای الکتریکی است تا اطمینان حاصل کنید که مدارها به درستی عمل می کنند.
_در نهایت می توانید مدارهای الکتریکی را به وسیله شیوه های گوناگونی همچون: پیوستگی مدارها، تست کردن ولتاژها، تست کردن مقاومت عایقی و همچنین جریان مصرفی مورد بررسی قرار دهید.

کاربرد تابلوهای برق داخلی

تابلو برق داخلی بیشتر برای ولتاژ متوسط استفاده می شود که به عنوان تابلو برق فشار متوسط نیز شناخته می شود. تابلو های MV در محفظه های فلزی متصل به زمین قرار می گیرند. سطوح ولتاژ بین 1 تا 36 کیلو ولت را می توان ولتاژ متوسط نامید. با این حال، اخیراً تابلو برق داخلی نیز با موفقیت برای ولتاژهای بالای 36 کیلو ولت استفاده شده است.

طراحی تابلو برق داخلی

تابلو برق داخلی بیشتر شبیه تابلو برق عایق گاز یا GIS است تا تابلو برق عایق هوا در فضای باز. از GIS در جاهایی که هزینه زمین زیاد است و هوا آلوده و گرد و غبار است استفاده می شود. مجموعه تابلو برق در یک محفظه فلزی که از همه طرف به زمین متصل است با دهانه هایی برای تهویه و بازرسی محصور شده است. واحد تابلو از اتمسفرهای گازی عایق شده است. برای عایق، گاز SF6 به دلیل خواص دی الکتریک عالی آن ترجیح داده می شود. قدرت دی الکتریک SF6 حدود سه برابر هوا است. محفظه های فلزی در مقایسه با سیستم های خارجی امنیت بیشتری را ارائه می دهند.

انواع تابلوهای برق داخلی

تابلو برق داخلی از نظر روش پارتیشن بندی و طراحی پوسته فلزی به دو نوع تقسیم می شود:
•    تابلو برق داخلی متال انکلوزد (محصور شده با فلز)
•    تابلو برق داخلی متال کلد (روکش فلزی)

نشانه های خرابی تابلو برق

تابلو برق محل قرارگیری تجهیزات کنترلی و مدیریتی جریان برق ورودی و مصرفی در یک ساختمان است، بنابراین یافتن مشکل در این تجهیزات قطعا با علائم آشکاری همراه است.

از جمله علائم خرابی تابلو برق می توان به موارد زیر اشاره کرد: در صورت مشاهده هر یک از این علائم باید در اسرع وقت نسبت به عیب یابی و تعمیر تابلو برق اقدام نمایید.

• بالا زدن مداوم کلیدهای مینیاتوری
• کلیدها ریست نمی شوند
• کلیدها و کابل های برق داغ می شوند
• بوی دود یا سوختگی که از تابلو برق می آید
• ذوب شدن یا آتش گرفتن در کابل های داخل تابلو برق
• شنیدن صدایی شبیه سرخ شدن از داخل تابلو برق

دلایل بروز ایراد در تابلو برق

یکی از مهمترین نشانه های خرابی در تابلو برق گرم شدن بیش از حد دستگاه داخل تابلو می باشد که منشا اصلی سایر مشکلات تابلو برق می باشد.به این ترتیب وقتی دمای تجهیزات داخل کیبورد بالا می رود و پس از مدتی کلیدهای مینیاتوری بلند می شوند، کابل های داخل کیبورد ذوب می شوند و حتی آتش می گیرند، آنگاه بوی دود و صدای سوختن متصاعد می شود.
از این رو می توان علل بروز مشکلات تابلو برق را در علت داغ شدن بیش از حد آن جستجو کرد.

عوامل موثر بر قیمت و هزینه نصب تابلو برق

همانطور که می دانید تابلوهای برق ایمنی و سلامت تجهیزات الکتریکی را تضمین می کنند. قاب دستگاه از آسیب های احتمالی محافظت می کند. بنابراین بحث تاسیسات ساختمانی برای کارفرمایان بسیار مهم است. علاوه بر این، استفاده از تابلوهای برق باعث بهینه سازی مصرف انرژی و کاهش هزینه های جاری و آلودگی محیط زیست می شود. تهیه و نصب این تابلوهای برق نیز هزینه های خاص خود را دارد.

هزینه نصب این تابلوهای برق به عوامل مختلفی بستگی دارد. علاوه بر این، خود تابلوهای برق بر اساس نوع کاربری و مکان قیمت گذاری می شوند. درک این قیمت ها و همچنین هزینه کلی خرید، نصب و راه اندازی تابلوهای برق بسیار مهم است.

یکی از عواملی که بر قیمت تابلو برق تاثیر می گذارد محل نصب آن است. محل نصب بر هزینه نصب تابلو برق تاثیر مستقیم دارد.تعیین و برآورد قیمت و هزینه تاسیس یک ساختمان مهم است. به طور کلی، قیمت و هزینه نصب تابلو به عوامل زیادی از جمله نوع تابلو، نوع تجهیزات و غیره بستگی دارد. در زیر، با برخی از مهم ترین عوامل آشنا خواهید شد.

سطح ولتاژ

همانطور که اشاره کردیم تابلوهای برق بر اساس سطوح ولتاژ به دو دسته فشار قوی، متوسط و ضعیف تقسیم می شوند. این موضوع تاثیر زیادی در قیمت و هزینه نصب تابلو برق دارد. به این ترتیب انواعی مانند تابلو برق، تابلو بانک خازن، تابلو PLC و تابلو فرمان باعث کاهش یا افزایش قیمت نصب تابلو می گردد.

نوع محفظه

برخی از تابلو های برق روی دیوار نصب می شوند، در حالی که برخی دیگر به صورت پایه نصب می شوند. بنابراین جنس محفظه و بدنه نقش مهمی در تعیین هزینه و قیمت نصب تابلو برق دارد. اینکه تابلوها از آهن یا فولاد ساخته شده اند نیز باعث تفاوت قیمت برای انواع تابلو می شود. علاوه بر این، نوع نصب روی سطح یا توکار تأثیر زیادی بر هزینه های نصب این پانل ها دارد.

شکل تابلو برق

یکی دیگر از عوامل مهمی که بر قیمت تابلو برق تاثیر می گذارد شکل آن است. از آنجایی که تابلوهای توزیع به انواع مختلفی مانند سلولی و پیانو تقسیم می شوند، هزینه نصب آنها نیز متفاوت خواهد بود.برخی از تابلوهای برق به دلیل ظاهر پیچیده ای که دارند به زمان و تلاش زیادی از نصاب نیاز دارند. بنابراین هزینه نصب آنها معمولا بیشتر از سایرین خواهد بود.

درباره بدنه تابلوهای برق بیشتر بدانید

بدنه اصلی تابلو باید طوری طراحی شود که از تجهیزات داخلی در برابر انواع آسیب ها محافظت کند. به طور معمول، بدنه پانل از پلاستیک، کامپوزیت یا آهن ساخته شده است. ضخامت ورق های مورد استفاده در یک پانل به عوامل زیادی از جمله ورودی و خروجی هادی ها، محل قرارگیری پانل، دسترسی به تجهیزات پانل، شکل پانل و ... بستگی دارد.
در صورت لزوم از پروفیل برای تقویت بدن استفاده می کنند. این از آسیب دیدن دستگاه در صورت ضربه خوردن جلوگیری می کند. بدنه تابلو همراه با آن یا به صورت جداگانه ساخته می شود. علاوه بر تامین ایمنی لازم برای کاربر، بدنه باید طوری ساخته شود که دسترسی به تجهیزات داخلی را تسهیل کند. در برخی از پانل های ولتاژ متوسط، شیرهایی در بالای پانل تعبیه می شود تا فشار ناشی از انفجار را کاهش دهند.
جنس بدنه اصلی این تخته ها باید محکم و بادوام باشد

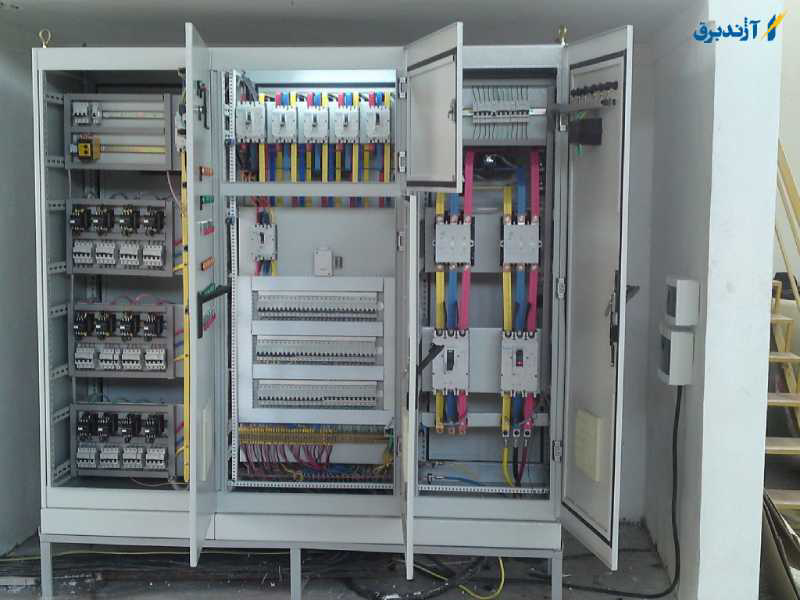

انواع تابلو برق از نظر ساختار

تابلو برق‌ها ساختارهای متفاوت و گوناگونی دارند که می‌توان آن‌ها را از این نظر دسته بندی نمود:

تابلو برق Metal Enclosed

این نوع از تابلو برق دارای یک محفظه فلزی است که تمامی تجهیزات تابلو برق شامل کليدها، ترانس‌هاي جريان و ولتاژ، لوازم اندازه گيري، شينه‌ها و … داخل آن قرار می‌گیرد.

تابلو برق Metal Clad

این نوع از تابلو برق، زیر مجموعه تابلو برق Metal Enclosedقرار می‌گیرد. ساختار این نوع از تابلو برق به این صورت است که دارای محفظه‌های مختلف به صورت جداگانه است و قطعات مختلف جدا از هم قرار می‌گیرند. این کار به این دلیل انجام می‌شود که در صورت ایجاد خطا در یکی از قطعات و محفظه‌ها، سایر قطعات دچار آسیب نشوند.

تابلو برق Compartment Type

این نوع از تابلو برق نیز زیر مجموعه تابلو برق Metal Enclosed قرار می‌گیرد. ساختار این نوع، مخالف مدل قبلی است و به این صورت است که در آن‌ها محفظه‌های قطعات به یکدیگر متصل هستند و از هم جدا ساخته نمی‌شوند.

تابلو برق کشویی یا Withdrawable

این تابلو برق از ایمنی بیشتری و همچنین سرویس راحت‌تری برخوردار است. به همین دلیل است که از تابلو برق کشویی جهت کنترل موتورها استفاده می‌شود.

تابلو برق رک (Rack)

این تابلو برق صنعتی به صورت قفسه ساخته می‌شود و انواع محفظه‌های کنترل، مخابراتی، اندازه گیری و الکترونیکی بر روی تابلو برق رک قرار می‌گیرد.

تابلو برق Swing

تابلو برق Swing تقریبا مانند مدل رک می‌باشد و به همین دلیل آن را از نوع رک می‌دانند. این نوع از تابلو برق دارای درب شیشه‌ای متحرک می‌باشد که دلیل قیمت بالای آن است. در تابلو برق Swing می‌توان پشت تمامی تجهیزات را مشاهده نمود و این دلیلی است برای راحتی استفاده از آن‌ها.

تفاوت برق صنعتی و خانگی

برق صنعتی به معنای برقی که در صنایع مورد استفاده قرار می‌گیرد و برق خانگی تفاوت‌های بارزی با یکدیگر دارند. عمده‌ترین تفاوت‌های این دو نوع برق را می‌توان در دو حوزه تجهیزات مورد استفاده و سیم‌کشی خلاصه کرد. برق خانگی پیچیدگی کمتری دارد و البته خطرات آن نیز کمتر است، اما برق صنعتی اینگونه نیست. تعداد مصرف کننده‌ها در یک پروژه برق صنعتی بیشتر است، همچنین دستگاه‌ها معمولاً سه فاز هستند.

نوع سیم کشی

یکی دیگر از جنبه‌های تفاوت برق خانگی و صنعتی، نوع سیم‌کشی آن‌ها محسوب می‌شود. در محیط‌های صنعتی و تجاری سیم‌کشی در مجراهای لوله مانند قرار می‌گیرند. همچنین سیم‌ها در فضای باز هستند تا در صورت نیاز امکان دسترسی به آن‌ها فراهم باشد. اما در محیط‌های خانگی و مسکونی تنها یک روکش پلاستیکی بر روی سیم‌ها قرار داده می‌شود که هدف آن محافظت از وارد شدن آسیب مستقیم به سیم و کابل است. همچنین نوع سیم‌ها و کابل‌هایی که در محیط‌های صنعتی و خانگی مورد استفاده قرار می‌گیرند نیز تفاوت دارند. سیم و کابلبرقی که در برق صنعتی استفاده می‌شوند به دلیل عبور جریان‌های قوی، باید از مقاومت بالاتری در برابر جریان‌ برق برخوردار باشند، همچنین ضخامت آنها نیز باید بیشتر باشد.

برق صنعتی کجا کاربرد دارد؟

بدون کمترین تردید اصلی‌ترین کاربرد برق صنعتی مربوط به حوزه صنایع مختلف است. روشن و خاموش شدن تجهیزات و دستگاه‌های صنعتی مختلف نیاز مبرم به جریان الکتریسیته دارند که از طریق برق صنعتی تأمین می‌شود. فعال‌سازی یا غیر فعال‌سازی، مدیریت و کنترل طیف وسیعی از تجهیزات و ماشین‌آلات صنعتی در صنایع مختلف، با استفاده از برق سه‌فاز یا برق صنعتی امکان‌پذیر می‌شود.

تجهیزات برق صنعتی وظایف مهمی را در سیستم‌ها انجام می‌دهند: کلیدزنی، کنترل، تنظیم، حفاظت، تبدیل و بازرسی تمامی فعالیت‌های سیستم شبکه و ماشین‌های الکتریکی. یک سیستم کامل انتقال و توزیع برق از 3 بخش تشکیل می‌شود: برق فشار قوی (شامل انتقال برق از نیروگاه‌ها به سراسر کشور)، برق فشار متوسط (انتقال برق به مناطق مختلف یک شهر)، برق فشار ضعیف (کاربرد در تامین نیازهای صنعتی و عمرانی صنایع). برق صنعتی تمامی این سه مورد را در بر می‌گیرد.

نتیجه گیری:

در مجموع، جنبه های ساختاری و فنی یک برد توزیع برق در تابلوهای برق صنعتی و خانگی بسته به کشور و نیازهای الکتریکی آن متفاوت است، لذا در این زمینه می توانید از کارشناسان مجرب در این حوزه کمک بخواهید.
