تک سوئیچ چیست؟

سوئیچ المانی است که باز و بسته بودن مدار الکتریکی را کنترل می کند و شرایط جاری شدن جریان در مدار را فراهم می سازد. این عمل بدون وارد شدن به مدار و برش یا جدا کردن سیم ها به صورت دستی، صورت می گیرد. سوئیچ ها قطعات حیاتی مدار هستند که همواره نیاز به تعامل یا کنترل توسط کاربر دارند. برای آشنایی با سوئیچ ها و تک سوئیچ ها، با ما در این مقاله همراه باشید.

سوئیچ چیست؟

سوئیچ ها از ساده ترین قطعات الکتریکی هستند که در عین حال بیشترین استفاده را در مهندسی برق دارند. به طور کلی یک سوئیچ به نیروی خارجی پاسخ می دهد و به صورت مکانیکی یک سیگنال الکتریکی را تغییرمی دهد. سوئیچ ها برای روشن یا خاموش کردن مدارهای الکتریکی و تغییر دادن آن ها استفاده می شوند. در واقع این به آن معنی است که هنگامی که یک سوئیچ را به پایین فشار می دهید، اجازه می دهید که جریان الکتریکی به بقیه مدار جریان یابد.

یک سوئیچ تنها یکی از دو حالت زیر را دارد:

بسته (خاموش): در حالت بسته یا خاموش، یک سوئیچ شبیه یک شکاف باز در مدار است و به نظر می رسد یک مدار باز است که از جاری شدن جریان الکتریکی جلوگیری می کند.

باز (روشن): در حالت باز یا روشن، سوئیچ مانند یک سیم کاملاً رسانا (اتصال کوتاه) عمل می کند. به این معنی که مدار را می بندد، سیستم را روشن می کند و اجازه می دهد جریان از بقیه سیستم عبور کند.

برای تغییر از یک حالت به حالت دیگر در مدار، باید سوئیچ فعال شود؛ یعنی نوعی اقدام فیزیکی برای تغییر وضعیت سوئیچ انجام شود. چگونگی عملکرد سوئیچ از مشخصه های بارز آن به شمار می رود.

انواع سوئیچ

سوئیچ ها انواع مختلفی دارند. رایج ترین آن ها عبارت اند از:

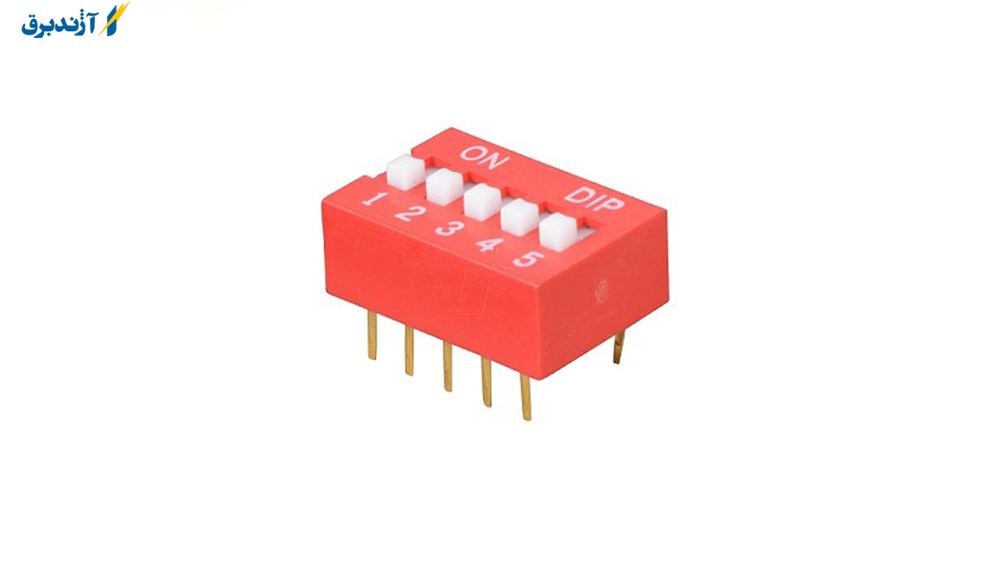

دیپ سوئیچ ها: دیپ سوئیچ ها با اتصال و جدا کردن دو قطعه فلز درون سوئیچ کار می کنند. به طور مثال کلید برق معمولی که در سیم کشی خانگی استفاده می شود، نمونه ای از دیپ سوئیچ است.

تک سوئیچ: یک تک سوئیچ دستگاهی با دو حالت است که وقتی فشار داده می شود به حالت 0 می رود، اما هنگامی که رها می شود به حالت طبیعی 1 خود بازگردد. این نوع سوییچ ها بیشتر در صفحه کلید ها یافت می شود.

سوئیچ های انتخابی: سوئیچ های انتخابی از یک دستگیره دایره ای شکل یا اهرمی ساخته شده اند و برای انتخاب از بین دو یا چند حالت استفاده می شوند؛ مانند سوئیچ ضامن. سوئیچ های انتخابی می توانند در یکی از موقعیت های خود بمانند و یا شامل مکانیزم های بازگشت فنری برای عملیات لحظه ای باشند.

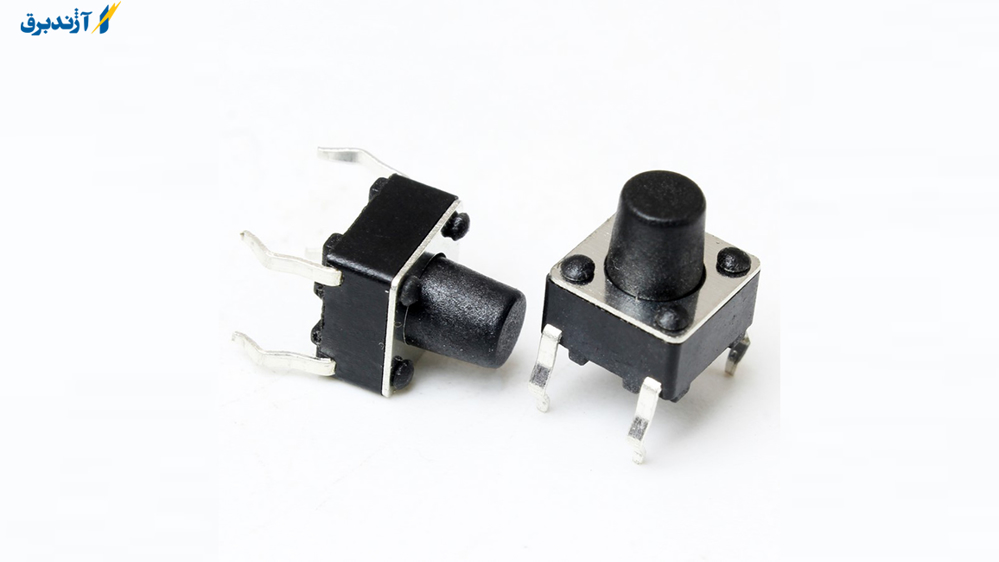

تک سوئیچ

تک سوئیچ ها بر روی مدارهای PCB قرار می گیرند و هنگامی که کلید آن فشار داده می شود، مدار الکتریکی بسته می شود. همان طور که گفتیم هنگامی که کلید فشار داده شود، سوئیچ روشن است و زمانی که کلید رها شود، سوئیچ خاموش می شود. در واقع تک سوئیچ ها نوعی سوئیچ هستند که عملکرد آن ها با لمس کردن و فشار دادن کلید، قابل اجرا است.

ویژگی تک سوئیچ ها

: Click Responseبا استفاده از این ویژگی، کاربر می تواند پاسخ عملکرد سوئیچ را دریافت کند.

High Durability: از مواد خاصی ساخته شده، قابلیت کلید لمسی دارد و به شکلی طراحی شده که کاربر می تواند برای مدت طولانی یک تماس پایدار داشته باشد.

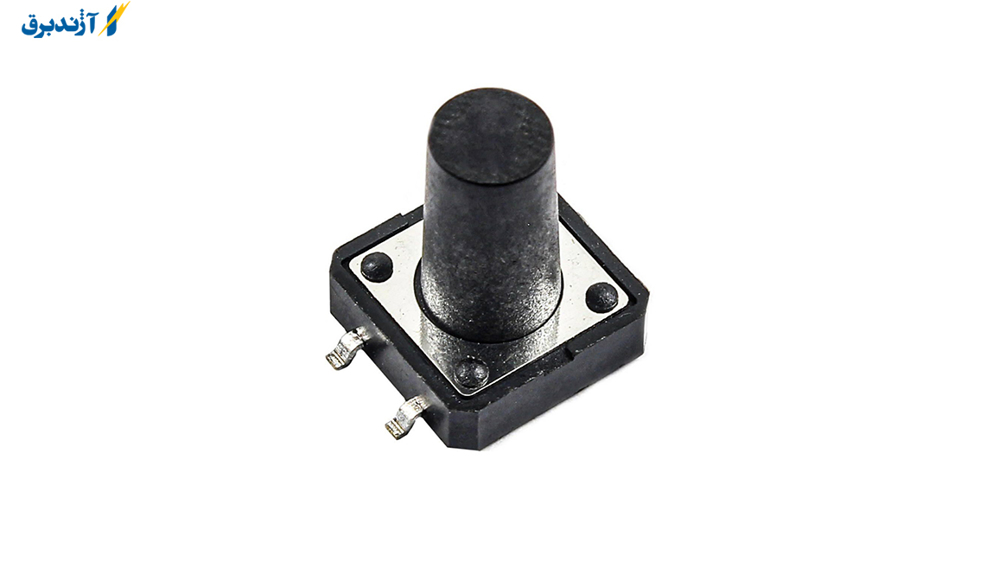

انواع مدل تک سوئیچ

در کل دو نوع تک سوئیچ وجود دارد: تک سوئیچ های استاندارد و تک سوئیچ های مهر و موم شده یا (Sealed Tactile Switches) که هر کدام از این سوئیچ ها با توجه به نحوه قرارگیری سوئیچ بر روی PCB که ترمینال ها وارد سوراخ های مدار می شوند (PCB Insert Hole Terminals) یا اینکه بر روی سطح مدار (PCB Surface Mounted Terminals) قرار بگیرند، نیز به دو نوع تقسیم می شوند. هر کدام از این نوع شامل زیر مجموعه ای از انواع دیگر همچون Long، Low-profile، سایز کوچک، Medium-stroke و پکیج شده بر روی نوار و غیره می باشند.

ساختار انواع تک سوئیچ

1) تک سوئیچ های استاندارد

تک سوئیچ های استاندارد از چهار بخش تشکیل می شوند که در زیر مشاهده می کنید:

الف) پوشش یا کاور: این پوشش به همراه پایه برای حفاظت از مکانیزم های داخل سوئیچ طراحی شده است که با فشار دادن یک صفحه فلزی ساخته می شود.

ب) پیستون یا plunger: پیستون نیرویی که شخص به دکمه تماس سوئیچ وارد می کند را تقویت می کند. پیستون معمولاً از رزین ساخته می شود، اما گاهی که نیاز به نیروی بزرگ تری باشد، از لاستیک استفاده می شود.

ج) دکمه تماس: این دکمه دایره ای شکل است و از فلز ساخته شده است. هنگامی که نیرو وارد می شود معکوس شده و اجازه می دهد تا جریان وارد مدار شود و سوئیچ روشن شود. هنگامی که نیرو اعمال نشود، دکمه تماس به حالت اولیه بر می گردد و سوئیچ خاموش می شود.

د) پایه یا Base: پایه شامل سطح تماس و ترمینال ها می باشد. جنس پایه ها از رزین است و پایه های تماس و ترمینال ها به صورت واحد طراحی شده اند. تمام اجزای سوئیچ روی این پایه ها قرار می گیرند.

ه) پایه های تماس و ترمینال: دو نوع ترمینال وجود دارد: یک نوع که وارد سوراخ های مدار PCB می شود و نوع دیگری که بر روی سطح مدار قرار می گیرد.

2) تک سوئیچ های مهر و موم شده

تک سوئیچ مهر و موم شده یا Sealed علاوه بر اینکه تمام قطعات تک سوئیچ استاندارد را شامل می شود، دارای یک کلید فشاری و یک لایه رزین نازک می باشد تا یک طراحی قفل و مهر و موم شده به دست آید. اجزای تک سوئیچ مهر و موم شده به شرح زیر است:

الف) پوشش یا کاور

ب) کلید فشاری: کلید فشاری یک قطعه از جنس رزین است که توسط شخص فشار داده می شود و نیرویی که در اثر فشار دادن دریافت می کند از طریق لایه رزین film به پیستون وارد می شود.

ج) film: یک ورق رزین نازک است که سطح تماس و پایه های تماس را از رطوبت یا هر شئ خارجی حفظ می نماید.

د) پیستون یا plunger: پیستون نیروی دریافتی از طریق film را به دکمه تماس می فرستد و دکمه را معکوس می کند.

ه) دکمه تماس

ی) پایه یا Base

و) پایه های تماس و ترمینال

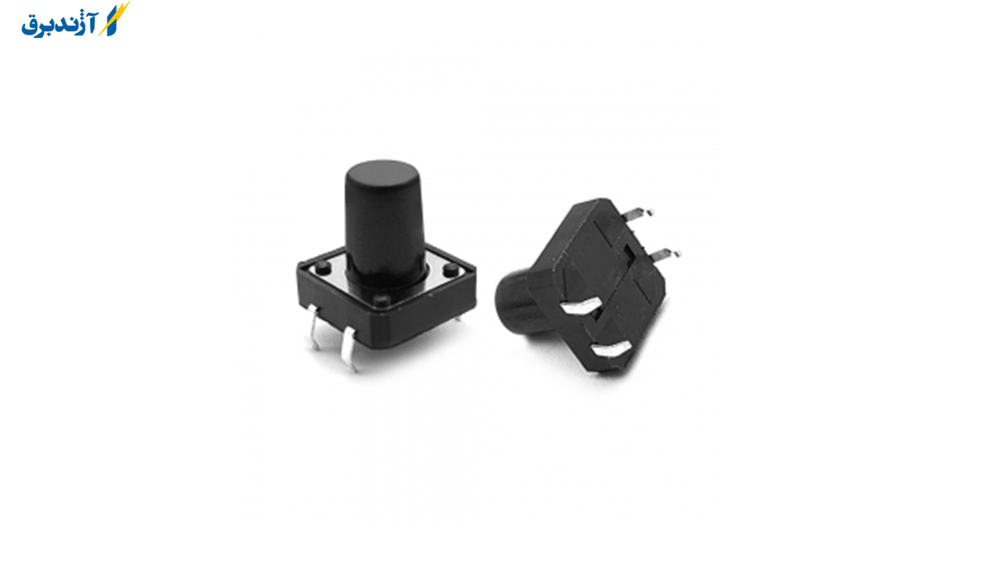

کاربرد تک سوئیچ ها

کنترل پنل دستگاه های فروش

کنترل پنل آلارم های امنیتی

کنترل پنل دستگاه های محاسباتی

کنترل پنل چاپگرها و پرینترها

کنترل پنل ماشین لباسشویی

جمع بندی:

مدارهای الکتریکی از اجزای متفاوتی تشکیل شده اند که شامل سوئیچ ها نیز می شود. در این مطلب سعی کردیم تا شما را با انواع سوئیچ و تعریف آن آشنا کنیم و هم چنین به صورت جزئی تر به تک سوئیچ ها بپردازیم. امیدواریم از این مطلب آژند برق  استفاده کرده باشید.
