    جوی استیک دوربین مدار بسته

    جوی استیک دوربین مدار بسته

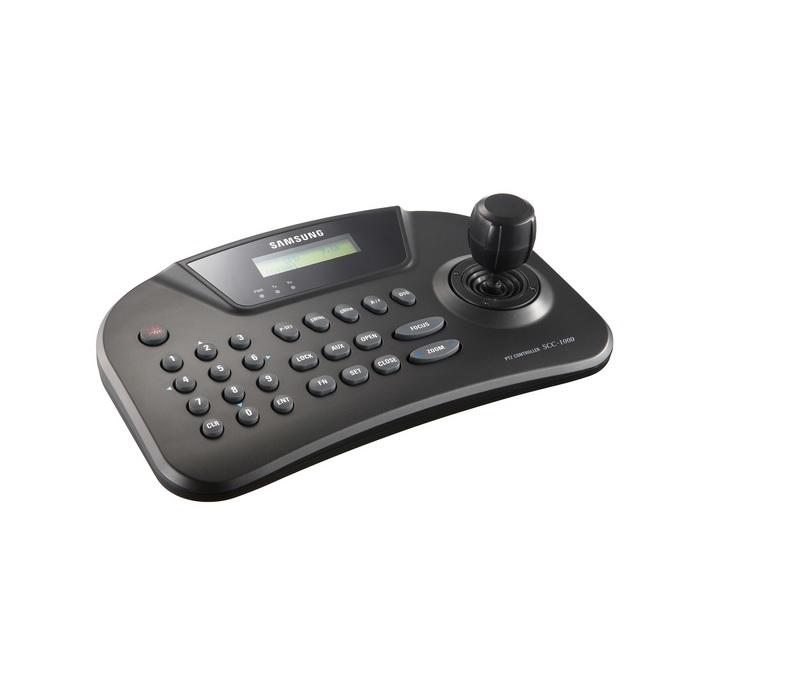

    جوی استیک یا کیبورد کنترلر چیست؟


    جوی استیک یا کیبورد کنترلر ابزاری است که انواع دوربین های مدار بسته را کنترل و راه اندازی می نماید. با کاربرد جوی استیک می توان انواع دوربین های مدار بسته را از راه دور کنترل کرد. بنابراین کاربرد جوی استیک در دوربین های مدار بسته این است که با استفاده از آن می توان کنترل تمامی دوربین های مدار بسته را که به آن اتصال یافته، کنترل نمود و زوم و چرخش ۳۶۰ درجه بر روی همه ی تصاویر دریافتی داشته باشید.


    مشخصات و ویژگی های جوی استیک:


    _تنظیم نور و دیافراگرام تصویر
    _اتصال هم زمان دوربین های مدار بسته
    _فرمان زوم و چرخش ۳۶۰ درجه ای
    _دارای تجهیزات منو و تنظیمات است.
    _تا حداکثر ۲۵۵ دستگاه می توانند به جوی استیک وصل شوند.
    _برای کارکردهای PTZ ، دسته فرمان سه محوره را کنترل می نماید.
    _دوربین های مدار بسته را کنترل می نماید.
    _ دارای صفحه کلید پلاستیکی است که سبب سهولت و راحتی در عملکرد می شود.
    _دارای سایر حالت های تنظیم خودکار می باشد و هم چنین امکانات پیش تنظیم و گشت الگو و ... نیز دارد.
    _قابلیت رمز گذاری و تنظیم امنیت است و دیگران نمی توانند به راحتی به آن دسترسی پیدا کنند.
    _انواع دوربین های دام و بولت را می تواند کنترل نماید
    _دارایLCD می باشد که به وسیله آن می توان تعداد و شماره دوربین ها و هم چنین نحوه عملکرد آن ها را تحلیل و ارزیابی نمود.
    _مجهز به بلند گو نیز نی باشد و قابلیت پخش صدا را دارد.

     مشخصات و ویژگی های جوی استیک:


    پنل عقب در کیبورد کنترلر یا همان جوی استیک چه نقشی دارد؟


    کابل ها و کانکتورها، ترمینال و سوکت پاور از طریق پنل عقب به دستگاه وصل می شوند. پنل عقب از اجزایی مانند کلید قطع و وصل، تنظیم حالت و انتخاب خط تشکیل شده است که در ذیل به توضیح هر یک می پردازیم.


    کلید قطع و وصل: دارای کاربرد قطع اتصال می باشد.
    کلید حالت: با استفاده از این کلید می توان کیبورد را در حالت slave یا master قرار داد.
    کلید انتخاب خط: با استفاده از این کلید نیز می توان حالت فول داپلکس یا داپلکس را در خطوط ارتباطی انتخاب نمود.
    سوکت: محلی است که برای رسیدن به اهداف نمایشی دارای قابلیت اتصال سریع است.
    ترمینال: ابزاری برای اتصال خطوط ارتباطی می باشد.

    شروع به کار کیبورد کنترلر چگونه است؟


    برای روشن نمودن و شروع کار با جوی استیک چیست باید مراحل زیر را طی نمود:

    کیبورد کنترلر قابلیت این را دارد که به انواع دوربین های مدار بسته و متحرک و دستگاه DVR اتصال یابد.
    _برای راه اندازی کیبورد کنترلر باید تمامی دستگاه ها را از طریق کابل RS_۴۸۵ به هم وصل شوند.
    برای این کار توصیه می شود که از کابل cat5 برای ارتباط با کابل Rs استفاده شود و طول آن نباید از ۱۲۱۹ متر بیش تر باشد و اگر بیش از این مقدار باشد، از ریپیتر برای تقویت سیگنال ها استفاده شود‌.
    _برای ساخت شبکه Rs_485 می توان از بلوک ترمینالی که در پنل عقب کیبورد کنترلر طراحی شده است، استفاده نمود. بلوک ترمینالی در فاصله ای طولانی قرار گرفته تا بتوان آن را نصب نمود.
    _پس از تمامی مراحل فوق نوبت به روشن کردن جوی استیک می رسد. برای این کار باید پیش از وصل شدن دوربین ها و DVR به سیستم کنترل، تنظیمات پروتکل و شناسه دستگاه تکمیل شده و همه دستگاه ها به کیبورد وصل شوند و سپس تمامی دستگاه ها را روشن نمایید و فعلا کیبورد را روشن نکنید. پس از این که تصویر دوربین ها در نمایشگر نمایان شد، اقدام به روشن نمودن کیبورد کنترلر نمایید.


    تنظیمات سیستم کیبورد کنترل یا جوی استیک چگونه است؟


    برای تنظیمات سیستم کیبورد کنترل از تجهیزات ذیل استفاده می شود:


    •سیستم اتصال: با کاربرد این سیستم می توان هنگامی که دوربین اسپید دام وصل شده به کیبورد کنترلر در حال ارسال اطلاعات است، اسکن نمود. البته دوربین های ثابت مستثنی هستند و این گونه نیستند.
    •تعیین شناسه کیبورد: با استفاده و کاربرد تعیین شناسه کیبورد می توان برای کیبورد شناسه جدیدی انتخاب و تعیین نمود و اگر کیبرد اتصال یافته به RS_485 بیش از یک عدد باشد، می توان برای هر کدام از کیبوردها شناسه جداگانه ای تعیین کرد.

    آیا می توان مانیتور سیستم را تنظیم کرد و در آن تغییراتی را اجرا نمود؟ خیر. در مانیتور نباید تغییری ایجاد شود و تنظیمات آن هنگام استفاده در کارخانه می باشد‌.

     تنظیمات سیستم کیبورد کنترل یا جوی استیک چگونه است؟

    نحوه ی انتخاب و کنترل دوربین ها در جوی استیک چگونه است؟


    برای کنترل دوربین ها از دکمه camera که بر روی جوی استیک قرار دارد استفاده می شود. بنابراین کاربر برای کنترل دوربین ها یک دوربین را انتخاب می نماید و پس از این که شماره شناسه دوربین دام را تایید نمود، دکمه Enter را برای تایید می زند. با استفاده از کلید menu و فشردن آن به مدت ۳ ثانیه، منوی osd دوربینی که انتخاب نموده اید باز و بسته می شود.
    باید توجه نمود که قابلیت فوق فقط در دوربین هایی که به osd مجهز هستند وجود دارد.

    جمع بندی


    بنابراین  انواع جوی استیک یا کیبورد کنترلر وسیله ای است که با کاربرد آن در دوربین های مدار بسته می توان به صورت حرفه ای کنترل نمود. با کاربرد جوی استیک می توان دوربین گردان را در جهات گوناگون و زوایای مختلف هدایت نمود و مقادیر زوم لنز را توسط جوی استیک تحت کنترل قرار داد.  قیمت جوی استیک ثابت نیست و قیمت های متفاوت و مختلفی بر اساس نوع کیفیت و برند دارد. طبیعتا هر چه کارایی های بیشتری داشته باشد و از برند با کیفیت تری ساخته شده باشد، از قیمت بالاتری نیز برخوردار خواهد بود.
