حرارت درنقاطی از تابلو برق و دلیل آن

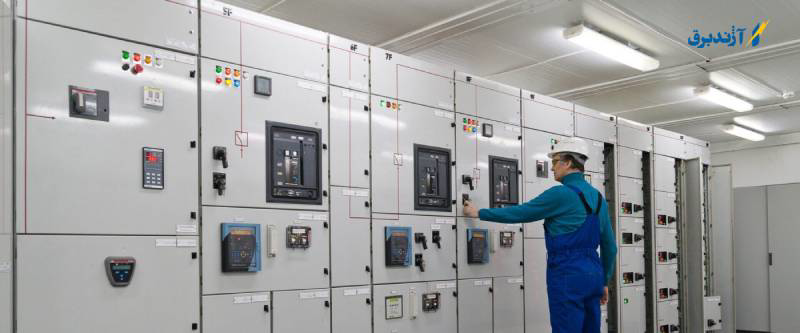

تابلو برق یکی از تجهیزات الکتریکی یا الکترونیکی است که به عنوان یک جعبه محافظ، کلیدها، قطعات کنترلی و حفاظتی و لوازم نمایشگر در آن نگهداری می شود. تابلوی برق از خطر برق گرفتگی افراد جلوگیری می کند و از تجهیزات الکترونیکی در برابر هر گونه عوامل طبیعی از قبیل باد و باران، برف و.... محافظت می کند.

استفاده از تابلوی برق در صنعت برق یکی از مهمترین اقداماتی است که باید در مرحله ی اول برای محافظت از قطعات الکتریکی انجام داد. بر روی تابلوی برق مواردی همچون کلیدهای قطع و وصل، تجهیزات کنترل، اتصالات برقی بین سیم ها و....نصب می شود. استفاده از تابلوی برق با برخی اهداف همراه خواهد بود که عبارت اند از:

1-با استفاده از تابلوی برق امنیت موجودات زنده در مقابل خطر برق گرفتگی به مراتب افزایش خواهد یافت.
2-سرویس ، تعمیر و نگهداری از تجهیزات الکترونیکی با هزینه کمتری همراه خواهد بود.
3- تابلوی برق به عنوان یک کابینت عمل خواهد کرد و میتوان در آن یک سیستم الکتریکی به هم پیوسته و با هزینه خیلی پایین تری را نصب کرد.

حرارت در نقاطی از تابلو برق و دلایل به وجود آمدن آن چیست؟

علت حرارت در تابلو برق حاوی کابل ها، شینه ها، ترمینال هاو....است که هر کدام به نسبت مورد نیاز در آن سوار شده است. در مواقعی ممکن است ناحیه ای از تابلوی برق بیشتر گرم شود که این به این معنی است که محتویات تابلوی برق اعم از کابل ها، شینه ها و ترمینال و... افزایش حرارت داشته اند که همین امر موجب شده است تا ناحیه ای از تابلوی برق بیشتر گرم شود. به این نکته دقت داشته باشید که برای پی بردن به حرارت در قسمت هایی از تابلوی برق نباید با لمس کردن بدنه حرارت را احساس کرد چراکه این کار بسیار خطرناک است و با خطر برق گرفتگی روبه رو خواهید شد.

وسیله تست کردن حرارت تابلو برق های صنعتی چیست؟

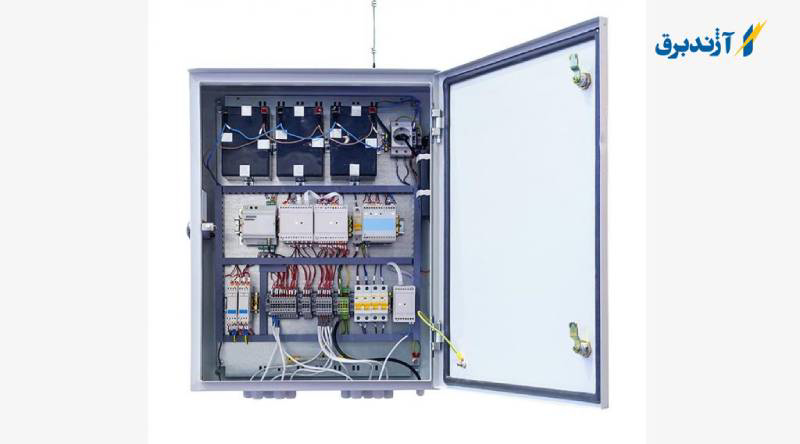

همان طور که بیان کردیم تابلوی برق محفظه ای است که کابل ها، قطعات الکتریکی و....در آن بر روی هم سوار می شوند. برای پی بردن به حرارت در ناحیه ای از تابلوی برق به هیچ عنوان نباید با دست لمس حرارت بر روی بدنه تابلوی برق را احساس کرد. با پیشرفت دانش بشری در صنعت الکترونیک ابزار جدیدی طراحی و تولید شده است که می توان به کمک آن در فاصله معینی از تابلوی برق، حرارت را در نقاط مختلف تابلو به نمایش گذاشت. ابزار جدیدی وجود دارد که می توان آن را در فاصله معینی از تابلوی برق قرار داد. با قرار دادن این ابزار در فاصله ی معینی از تابلوی برق، طیف رنگی بین آبی تا قرمز بر روی نمایشگر آن ظاهر خواهد شد.

دلایل زیادی در به وجود آمدن حرارت و یا اختلاف حرارتی در تابلو برق ها تاثیرگذار است که عبارت اند از:

1-در بعضی مواقع احتمال اکسید شدن کابلشوها و وایرشوهای در تابلوی برق وجود دارد که این امر موجب به وجود آمدن حرارت و یا اختلاف حرارتی در تابلوی برق می شود.
2-در اثر اکسید شدن ترمینال های تجهیزاتی الکتریکی در تابلوی برق، برخی از نواحی تابلوی برق حرارت زیادی احساس می شود.
3- شل شدگی اتصالات مرتبط به کابلشوها، وایرشوها و همچنین شل شدگی اتصالات بین دو شینه با یکدیگر در تابلوی برق یکی از عمده ترین دلایل در به وجود آمدن حرارت در برخی از نقاط تابلوی برق می شود.
4-در تابلوی برق کلیدهای قطع و وصل هم مانند سایر قطعات الکتریکی بر روی هم سوار می شوند. در برخی از مواقع ممکن است وجود مشکلات عایقی در کلیدها موجب به وجود آمدن حرارت در تابلوی برق شود.
5-در صورتی که جریان فاز در تابلوی برق به صورت ناهمگن و غیریکسان تقسیم شود به مراتب همین امر موجب به وجود آمدن حرارت در تابلوی برق خواهد شد.

6-دلایل دیگری همچون مشکلات عایقی در موتورها و سیم پیچی، مشکلات الکتریال و بالانس نبودن ولتاژهای سه فاز در تابلوی برق موجب به وجود آمدن حرارت در نقاطی از تابلوی برق می شود.

علامت های خراب بودن تابلو برق ها

تابلوی برق به عنوان یک محفظه عمل خواهد کرد و از تجهیزت الکترونیکی در برابر هر گونه عوامل طبیعی از قبیل بادو باران و برف و...محافظت می کند. در برخی از مواقع ممکن است تجهیزات الکترونیکی موجود در تابلوی برق خراب شود. خراب شدن این قطعات الکترونیکی در تابلوی برق با یک سری از نشانه ها همراه خواهد بود که در صورت پدیدار شدن هر یک از علائم و نشانه ها باید در اولین فرصت برای عیب یابی و همچنین تعمیر آن اقدام کنید. نشانه ها و علائم خراب شدن تابلوی برق شامل مواردی زیر می باشد؛

کلیدها و کابلهای موجود در تابلوی برق داغ می شود در نتیجه ناحیه ای از تابلوی برق نیز حرارت بسیاری احساس می شود.

• کلید مینیاتوری در تابلوی برق به طور دائمی بالا می زند.
• کلیدهای موجود در تابلوی برق به درستی ریست نمی شود.
• کابل های موجود در تابلوی برق آتش می گیرد و به تدریج کابل ها ذوب می شوند.
• از درون تابلوی برق صدایی همچون سرخ شدن به گوش می رسد.
• در برخی از مواقع از تابلوی برق بوی سوختگی استنشاق می شود که در ادامه از تابلوی برق دود خارج خواهد شد.

در بین علائم و نشانه های خراب شدن تابلوی برق به صراحت می توان بیان کرد که داغ شدن تابلوی برق یکی از مهمترین نشانه های خرابی تابلو برق ها است چرا که حرارت و داغ شدن تابلوی برق به تدریج موجب آتش گرفتن و ذوب شدن محتویات موجود در تابلوی برق می شود.

در صورت استفاده از تابلو برق بی کیفیت چه اتفاقاتی رخ خواهد داد؟

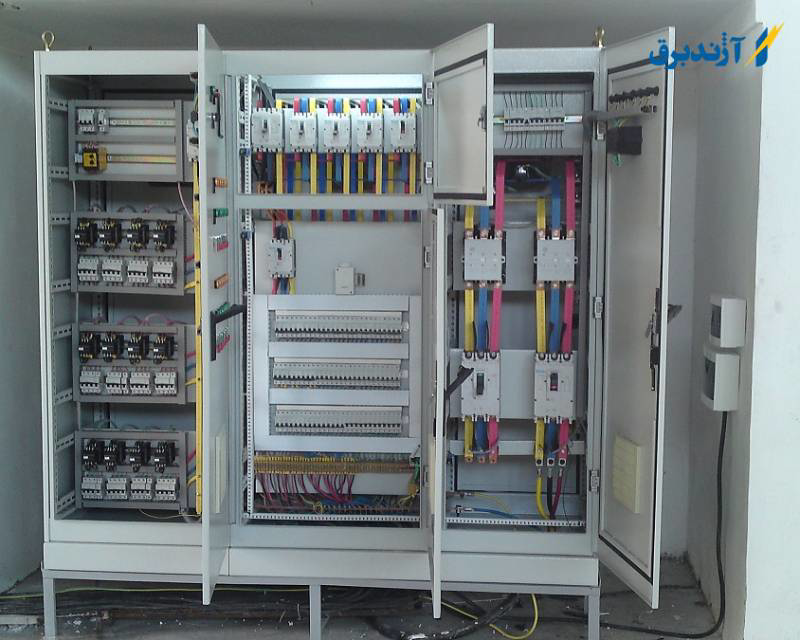

تابلوی برق از مهمترین تجهیزات الکتریکی یا الکترونیکی است که استفاده از آن در ساختمان ها اهمیت بالایی دارد. یک تابلوی برق باید کیفیت بالایی داشته باشد تا در دراز مدت بتواند از قطعات الکتریکی به طور صحیح محافظت کند. در صورت عدم استفاده از تابلوی برق بی کیفیت ممکن است مشکلاتی زیادی به وجود آید در ادامه به برخی از این مشکلات اشاره خواهیم کرد؛

شناسایی نادرست خطا

در صورت استفاده از تابلوی برق بی کیفیت این احتمال می رود که تابلوی برقی به درستی خطای ایجاد شده در برق را شناسایی نکند که همین امر موجب اتصال کردن سیم های  برق ساختمان می شود.

آسیب به سایر اجزای تابلو برق

در صورت خراب شدن بخش کوچکی از سیم یا کابل در تابلوی برق ممکن است برق ساختمان قطع شود و در صورتی که این آسیب به تدریج پیش رود انتقال آسیب های جدی تر به بخش‌های دیگر در تابلوی برق نیز وجود دارد.

آسیب به لوازم برقی

در مواقعی که فیوز برق و یا کلید به درستی کار نکند یا به بیان دیگر قطعات موجود در تابلوی برق کیفیت بالایی نداشته باشد احتمال خراب شدن و سوختن برخی از لوازم برقی در صورت نبود محافظ وجود دارد.

احتمال آتش گرفتگی

در مواقعی که از تابلوی برق بی کیفیت و همچنین قطعات نامناسب در آن استفاده شود در صورت وارد آمدن فشار زیاد برق در تابلوی برق این احتمال وجود دارد که اجزای بکار رفته در تابلوی برق نتوانند فشار زیاد برق را تحمل کنند در نتیجه در تابلوی برق جرقه ایجاد می شود و برخی از اجزای تابلوی برق می سوزد.

سخن پایانی

تابلوی برق یکی از تجهیزات الکترونیکی است که تجهیزات الکتریکی و الکترونیکی از قبیل کابل ها، کلیدهای قطع و وصل، سیم های اتصال و ....در آن بر روی هم سوار می شوند. دلایل زیادی ممکن است در به وجود آمدن حرارت زیاد در نقاطی از تابلوی برق دخیل باشد اما از همه مهمتر گرم شدن کابل ها، شینه ها و ترمینال ها و ....است که موجب به وجود آمدن حرارت در قسمت هایی از تابلوی برق می شود.

برای تست کردن اینکه تابلوی برق به چه اندازه گرم است نیاز به لمس کردن تابلوی برق با دست نیست بلکه باید از ابزار مخصوص استفاده کرد. به این نکته دقت داشته باشید که با لمس کردن تابلوی برق با دست احتمال خطر برق گرفتگی وجود دارد.

از مهمترین دلایل مهم در به وجود آمدن اختلال در تابلوی برق می توان به مواردی همچون  شل شدن اتصالات درون تابلو برق، نامتعادل بودن بار، بودن اضافه بار، عدم استفاده از کابلشوهای بیمیتال ، روی هم قرار گرفتن دو یا چند کابلشو بر روی یکدیگر اشاره کرد.
