راهنمای خرید رله‌های حفاظتی پست‌های فشارقوی

سیستم های حفاظت از جمله بخش های مهم و حیاتی می باشند که کار مهم آن ها در مدار این است که می توانند هر قسمت از شبکه های الکتریکی را که مشکل پیدا کنند و یا اتصال پیدا کرده و از کار بیفتند را از مدار مورد نظر خارج کرده و این کار را هم در سریع ترین زمان ممکن به انجام می رسانند. عملکرد این سیستم به گونه ای است که می تواند خطرات موجود در مدار را به طور کامل برطرف کرده و احتمال بروز مجدد آن ها را به حداقل برساند تا شبکه الکتریکی آن دچار آسیب و خرابی نگردد. ترانسفورماتور ها یکی از اجزایی هستند که همواره در معرض خطرات مختلف قرار دارند و ممکن است دچار آسیب های متعددی گردند.

یکی مسائل و مشکلات اساسی که ممکن است در ترانسفورماتور ها بروز کرده و سیستم را دچار اشکال کند، اتصال کوتاه در آن ها می باشد. از سایر مشکلات و خطاها می توان به اتصال شبکه، بار اضافی و یا سایر اختلالات مشابه اشاره کرد. برای این که بتوان از سیستم ها در برابر این مشکلات محفاظت کرده و آن ها را از آسیب مصون نگه داشت از رله های حفاظتی استفاده می شود. این رله های حفاظتی می توانند هر بخشی از شبکه الکتریکی را که دچار اختلال شده باشد در کوتاه ترین زمان ممکن از مدار سیستم خارج نمایند تا منجر به آسیب و صدمه به مدار نگردد.

رله های حفاظتی هم جزئی از سیستم های حفاظتی می باشند که می توانند امنیت سیستم برق رسانی را به میزان زیادی تضمین کرده و منجر به حفظ پایداری و طول عمر آن گردند. با استفاده از سیستم های حفاظتی شما می توانید سیستم برق رسانی خود را به طور کامل ایمن کرده و در شرایط مختلف بدون نگرانی بابت خرابی و بروز مشکل در آن از سیستم خود به بهترین نحو استفاده نمایید.

همچنین این سیستم های حفاظتی قادر هستند تا در صورت بروز خطا و خرابی در سیستم از گسترش و بیش تر شدن آن پیشگیری شده و خطاهای بیش تری نتوانند سیستم را متاثر کنند. سیستم های حفاظتی مختلف عملکرد های گوناگونی را از خود نشان می دهند که عملکرد مناسب این سیستم ها و نصب سیستم حفاظتی مناسب و کاربردی می تواند سطح خاموشی را به میزان قابل توجهی کاهش دهد. نحوه عملکرد این سیستم ها به گونه ای است که کم ترین قسمتی را که برای برطرف کردن خطاهای سیستم نیاز است از شبکه جدا کرده و باعث می شود که برق رسانی به سایر قسمت های شبکه دچار اختلال نشده و همچنان ادامه داشته باشد.

یک سیستم حفاظتی از چه قسمت هایی تشکیل شده است؟

سیستم های حفاظتی از بخش های مختلفی تشکیل شده اند که شامل ترانس های جریان، رله ها، ترانس های ولتاژ و کلید ها می باشد. در صورتی که هر کدام از این قسمت های سیستم دچار اختلال شده و به طور صحیح کار نکنند، سیستم حفاظتی مربوطه نیز دچار اختلال شده و در نتیجه به درستی کار نخواهند کرد.

رله ها در سیستم های حفاظتی

زمانی که در سیستم، کمیت های الکتریکی مثل ولتاژ و جریان و یا کمیت های فیزیکی همچون میزان درجه حرارت و حرکت روغن تحریک شوند، سایر دستگاه های موجود در سیستم فعال شده و شروع به کار خواهند کرد که در نتیجه عملکرد آن ها در نهایت مدار مربوطه با استفاده از کلید قدرت قطع خواهد شد. کار اصلی رله ها این است که اشکالات و خطاهای موجود در سیستم را شناسایی کرده و آن ها را برطرف نمایند. به همین دلیل است که رله ها جز اساسی ترین و مهم ترین قسمت های یک سیستم حفاظتی به شمار می روند.

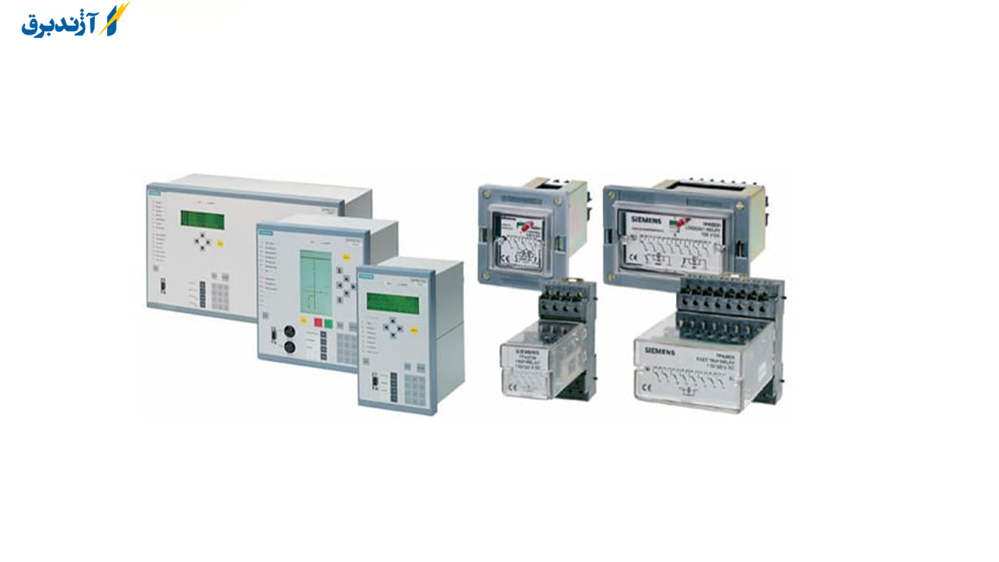

انواع رله های حفاظتی

نیروی برق برای این که بتواند از نیروگاه به قسمت های مصرف کننده برسد می بایست پنج تا شش مرتبه کاهش پیدا کند تا بتواند برای مصرف کنندگان قابل استفاده باشد. به همین دلیل ترانس ها یکی از مهم ترین اجزا بعد از ژنراتور به شمار می روند که رله ها وظیفه حفاظت از این ترانس ها را بر عهده دارند.

یکی از رایج ترین رله های به کار رفته در شبکه های الکتریکی، رله اضافه جریان می باشد که برای جریان های بالا به کار می رود. جریان مناسب ترین مشخصه جهت شناسایی انواع خطاها در مدار به شمار می رود. معیار اصلی جهت تعیین عملکرد رله اضافه جریان، افزایش یافتن جریان به میزان غیر طبیعی و خارج از محدوده مناسب و تعیین شده می باشد. نحوه عملکرد این رله ها به این صورت است که اگر جریان در یک خط از مقداری که رله اضافه جریان برای آن مقدار تنظیم شده است بالاتر برود و یا در شرایطی که در میان خط های انتقال هر گونه اتصالی بین دو فاز و سه فاز ایجاد شود، رله تحریک خواهد شد.

در ادامه،  دستوری به کلید قدرت ارسال خواهد شد که خط مربوطه را قطع خواهد نمود. برای این که بتوان رله اضافه جریان را تحریک کرد می بایست از یک ترانسفورماتور جریان استفاده نمود که جریان خط مورد نظر را بر اساس نسبت تبدیل معین آن به رله حفاظتی انتقال داده و آن را تحریک نماید. علاوه بر این در رله های اضافه جریان دو تنظیم زمانی و جریانی قرار داده شده است که با استفاده از تنظیم جریان می توان میزان جریان لازم برای آغاز عملکرد رله را تنظیم کرده و تنظیم زمانی هم رله های مختلف را با هم هماهنگ خواهد نمود.

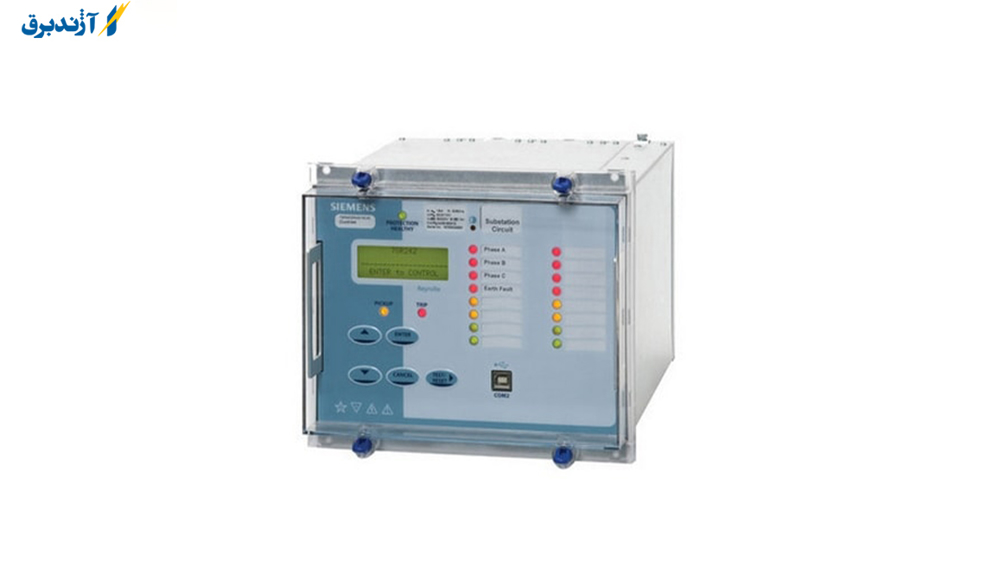

رله دیفرانسیل

مبنای عملکرد رله های دیفرانسیل بر اساس جمع جبری جریان های ورودی و خروجی در قسمت حفاظت شده مورد نظر می باشد. در شرایط معمولی میزان جریان ورودی به یک نقطه و جریان خروجی از آن محل با هم برابر هستند. در صورتی که در منطقه حفاظت شده اتصال اتفاق بیفتد، بخشی از جریان به سمت نقطه اتصال راه پیدا کرده و میزان جریان خروجی از جریان ورودی کم تر خواهد بود. در چنین شرایطی در صورتی که جریان عبوری از رله اختلافش بیش تر از میزان تنظیم شده باشد، دستور قطع توسط رله ارسال خواهد شد. حفاظت به این شکل را می توان در قسمت های مختلف سیستم به کار برد و از مزایای آن بهره مند گشت.

رله اتصال زمین

در رله های اتصال زمین، کاری که رله ها انجام می دهند این است که هر نوع اتصالی را که بین هر یک از فاز ها و یا دو یا سه فاز با زمین برقرار کرده باشند شناسایی کند. در مقایسه با رله های اضافه جریان، این نوع از رله ها از حساسیت بیش تری برخوردار بوده و در صورتی که هر کدام از فاز های شبکه به زمین متصل شوند، رله اتصال زمین در کنار رله اضافه جریان مربوط به همان فاز مورد نظر تحریک شده و شروع به کار خواهند کرد. لازم است بدانید که برای هر کدام از سه فاز ها می بایست از یک رله اتصال زمین استفاده نمود.
