ساختار تابلوهای توزیع صنعتی چگونه است؟

تابلوهای توزیع صنعتی ، تابلوهایی هستند که جریان ورودی واحد صنعتی را به کمک کلید جریان  در یک واحد صنعتی تقسیم می کنند . این مدل از تابلوها دارای ساختار شبیه یکدیگر هستند.

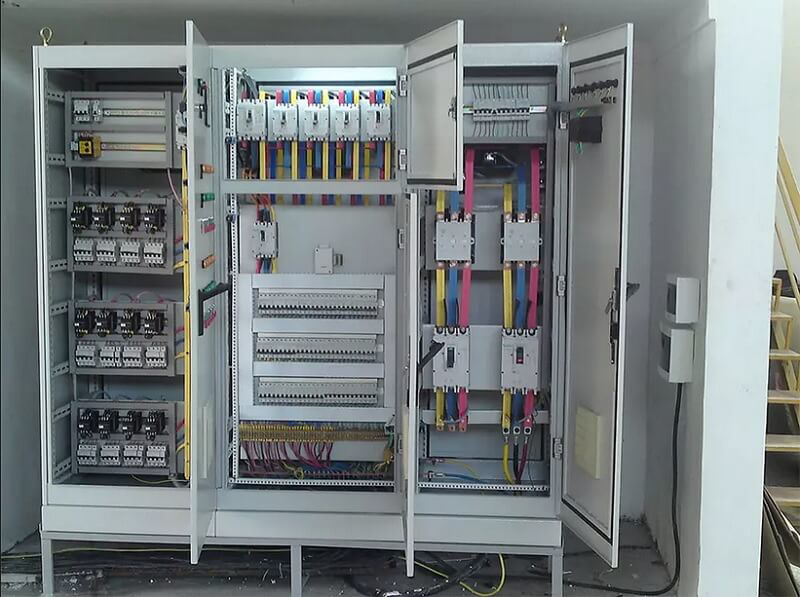

تابلو برق صنعتی

در حقیقت تابلو برق ساختمان یک محفظۀ فلزی است که تعدادی قطعه را در خود حمل می  کند و وظیفه حفاظت از آنها را بر عهده دارد . اگر تابلو برقی با هدف استفاده از سطوح صنعتی تولید شده باشد و قطعات مربوط به خود را در خود داشته باشد به آن تابلو برق صنعتی می گویند . این وسیله در سیستم توزیع برق و مصرف آن در مکان های صنعتی نقش مهمی را ایفاء می کند و می تواند انواع آن را از جهات مختلفی تقسیم کرد که دو معیار اصلی برای تقسیم بندی وجود دارد از جمله : میزان ولتاژ پاسخگویی ، تجهیزات .

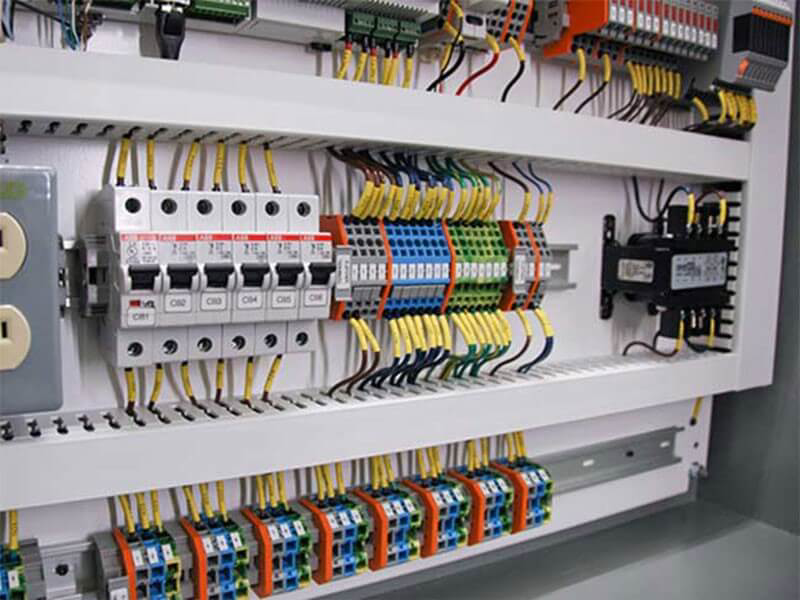

تابلوهای توزیع صنعتی

در این مدل تابلوها معمولا یک کلید اصلی کل تابلو را قطع می کند که نوع و مدل این کلید از نوع MCCB یا کلید فیوز یا از نوع کلیدهای ACB هستند. بعد از این کلید اصلی ، مجموعه کلید دیگر وجود دارد که به عنوان سطح دوم یا زیر دست انتخاب می شوند . مدل دیگر کلید وجود دارد که به عنوان توزیع کننده های اصلی در دستۀ سوم هستند . نکته ای که در این تابلوها وجود دارد ، انتخاب کردن درست کلیدها بر اساس جریان مورد نیاز خروجی و همینطور حفاظت صحیح خروجی ها در برابر خطاهای به وجود آمده است .

برای نمونه اگر یک مقدار  خطا در یکی از خروجی های تابلو اتفاق بیوفتد ، کلیدهایی که انتخاب شده اند باید به گونه ای باشند که کلیدهای پایینی دستی عمل کنند نه کلیدهایی که در بالا قرار دارند. بسیار مشخص است که اگر کلیدهای بالادستی عمل کنند همۀ تابلو قطع می شود و این اصلا برای این تابلو توزیع صنعتی جالب نیست . در کل کلیدها را می توان به دو دسته تقسیم کرد  ، یک دسته که به آنها سوئیچ هوا می گویند که اتصالات آن در هوا را انجام می دهد مانند AIR BREAK ، یا برای برقرار کردن اتصال در زمان وجود بار الکتریکی ، یا اینکه دارای شاخک هایی برای کنترل کردن جرقۀ حاصل و جلوگیری کردن از خرابی است .

در دستۀ دوم کلیدها که به آنها سوئیچ های روغنی می گویند که در آن ها اتصالات آن در روغن انجام می پذیرد . تابلو برق صنعتی به طور کلی برای هدف های حفاظتی و سوئیچینگ مورد استفاده قرار می گیرند . از اجزای تشکیل دهنده تابلو برق صنعتی که انجام دادن این وظایف را بر عهده دارند می توان به این موارد اشاره کرد : کلیدها ، فیوزها ، ایزولاتورها ، مدار شکن ها ، رله های محافظتی ، کنترل پنل ها، صاعقه گیرها، مبدل های جریان ، ترانسفورماتورهای پتانسیل ، تجهیزات اندازه گیری .

تقسیم تابلو برق ها از نظر تجهیزات

تابلو برق صنعتی به طور کلی از منظر تجهیزات به دو دسته تقسیم می شود : ولتاژ که دارای تجهیزاتی است که ولتاژ حداکثری آن 1کیلو وات است ، ولتاژ بالا که دارای تجهیزاتی است که ولتاژ بیشتری از 1کیلو وات دارند . این تابلو برق ها در مجموع تجهیزاتی دارند که تا حداکثر 36 کیلو وولت دارند .

انواع تابلوهای صنعتی از نظر ظاهری

تابلو سلول :

که حالتی شبیه به ساختمان های اسکلت فلزی دارد و از جمله ویژگی آن می توان به امکان جدا شدن سقف ، درب، صفحه های کناری و بقیۀ اجزا اشاره کرد. به این ترتیب می توان با کنار هم قرار دادن چند تابلو سلول ایستاده در کنار یکدیگر یک مدل تابلو صنعتی بزرگ را ساخت .

تابلو پیانویی

از اسمش پیداست که شکل وشمایل  آن همانند جعبۀ پیانو است که بیشتر برای مصارف اپراتوری به کار می رود . ساختار این مدل از تابلو برق ها به گونه ای است که با نشستن بر روی یک صندلی در مقابل آن به سادگی می توان به همۀ کلیدها دسترسی پیدا کرد . خود این مدل از دو قسمت تشکیل شده است : قسمت داخلی آن که برای نصب تجهیزات و اجزا در نظر گرفته شده است و قسمت خارجی آن که لوازم و قطعاتی مانند شاسی ، کلید و موارد دیگر که برای دسترسی آسان تر و سریع تر بر روی آن قرار داده شده است .

کاربرد تابلو برق صنعتی چیست ؟

کارایی تابلوی برق صنعتی در سه دسته نظارت ، محافظت و کنترل قرار  دارد : در بخش نظارت آن که دارای صفحۀ نمایشگر است که درون تابلو برق ها قرار دارند و می توانند در هر لحظه اندازۀ جریان ، ولتاژ ، فرکانس و موارد دیگر را برای نظارت بر آنها را در معرض نمایش قرار دهد، محافظت : مسئله وجود داشتن خطر با وسایل الکترونیکی همواره باعث نگرانی مهندسین برق بوده است ، که برای کم کردن این خطر از تابلو های برق و دستگاه هایی که داخل آن تعبیه شده است تا جریان برق را سریعا قطع کنند ، به کار می رود، کنترل : کنترل کردن مواردی همانند شدت جریان ، ولتاژ و فرکانس در بعضی از دستگاه های الکترونیک شرایط مخصوصی دارد که برای حل کردن این موضوع مجددا می توان از تابلوهای برق صنعتی استفاده کرد .

تابلو برق توزیع

با توجه به اسم آن مشخص است که چه وظیفه ای بر عهده دارد ، در حقیقت این مدل از تابلوها در ابتدا جریان ورودی را تقسیم بندی می کنند و آنها را به چندین تابلو دیگر یا صرفا فقط یه یک تابلو متتقل می کند. در واقع می توان گفت که این مدل ازتابلوها یک منبع تغذیه برای بقیۀ تابلوها و تجهیزات دیگری همانند ماشین آلات می باشد . این تابلو برق با توجه به نیاز و همچنین نوع تجهیزات در انواع متفاوتی ساخته می شود .

طبقه بندی تابلو صنعتی چیست ؟

یکی از رایج تر ین طبقه بندی تابلو برق صنعتی  که بر اساس ولتاژ انجام می گیرد :

تابلوهای فشار ضعیف یا LV که به طور معمول مقدار ولتاژ تابلو برق تا 1000 ولت است ، تابلوهای فشار متوسط یا MV که مقدار ولتاژی که از آنها تولید می شود از 1000 تا 63000 ولت است ، تابلوهایی فشار قوی یا HV که مقدارولتاژ تولیدی برق از 63000 تا 400000است .  تجهیزاتی که در تابلو برق فشار ضعیف وجود دارد در محدودۀ ولتاژ 208/120 ولت و به شکل تک یا سه فاز تا 750 ولت AC دسته بندی می شوند.مدل دوم از تابلوهای فشار متوسط هستند از 4160/2400 ولت تا 44 کیلو ولت دسته بندی می شوند . البته نوع دیگر تقسیم بندی متداول دیگر برای تابلو برق وجود دارد که به طور تقریبی در همۀ محیط ها کاربرد دارد .

 نتیجه گیری

تابلو توزیع برق صنعتی نقش عمده ای در انتقال دادن جریان برق به سایر تابلو ها دارد و همچنین از تجهیزات خود در برابر بقیه عوامل محیطی حفاظت می کند و هم از افراد در برق گرفتگی و تابلو های برق علاوه بر اینکه بین اجزای مختلف نظم ایجاد می کند از افرادی که در اطراف سیستم هستند هم مراقبت می کنند.
