سوئیچ فشار،به عنوان تجهیزی الکتریکی برای اندازه گیری فشار در هر محیطی می باشد. از این تجهیز جهت تشخیص حضور سیال بهره برداری می گردد. سوئیچ فشار، افزایش یا افت فشار و دستیابی به مقدار فشاری که توسط کاربر مشخص شده است را تشخیص می‌ دهد.این تجهیز به صورتی طراحی شده است که فشار فرآیند را مانیتورمی کند و در صورت رسیدن به فشار مشخص شده (نقطه تنظیم)، سیگنال خروجی مخابره می شود. سوئیچ فشار، برای انجام این کار، فشار فرآیند را به یک دیافراگم یا پیستون وارد کرده و نیرویی به وجود می آورد.

بعد این نیرو را با نیروی یک فنر که فشرده شده است، مقایسه خواهد کرد.بیشتر سوئیچ‌های فشار، از یک دیافراگم یا جسمی آکاردئونی به عنوان عنصر حسگر بهره مند می شوند. با حرکت این عنصر حسگر، یک یا چند کانتکت سوئیچ فعال می شود و آلارمی را فعال کرده و یا اخطاری کنترلی را آغاز یا فعال می نماید.سوئیچ‌های فشار از طراحی‌ های مختلف و عناصر حسگر متفاوت برخوردار می باشد.

میکروسوئیچ ها ،در واقع همان لیمیت سوئیچ هستند که در ابعاد کوچک تر طراحی شده و با کوچک ترین فشار عمل می کند. از میکرو سوئیچ جهت قطع و یا وصل کردن جریان برق در مدارهای الکتریکی بهره برداری می گردد. در واقع میکروسوئیچ نمونه ای از کلید است که در تابلو های کنترل مخصوصا مدار فرمان استفاده می شود. سوئیچ برقی که توسط نیروی فیزیکی بسیار کمی تحریک می شود.

به طور کلی میکروسوئیچ به عنوان یک نوع از ابزارهای کلید زنی در صنعت برق محسوب می شود و کاربردهای بسیار متنوعی در صنعت برق دارند. به طوری که ما همه روزه از قطعاتی استفاده می کنیم که میکروسوئیچ در آنها به کار گرفته شده اند.

سوئیچ فشار چگونه عمل می کند؟

این طرح دارای دو سوئیچ الکتریکی مجزا می باشد. هرکدام توسط یک میله فشار که بر روی پیستون وصل می گردد ، عمل می کند که موقعیت آن توسط نیروهای هیدرولیکی و فنری کنترل خواهد شد. فشاری که سوئیچ ها در آن کار می کنند با چرخاندن پیچ تنظیم برای افزایش یا کاهش نیروی فنر انتخاب می شوند.لازم به ذکر است که در این طرح سوئیچ ها زمان مونتاژ واحد توسط فنرها فعال خواهند شد. لذا کانتکت اغلب باز بسته و برعکس می باشند.

با رسیدن فشار به فشاراز پیش تعیین شده ، پیستون فنر را فشرده می شود و اجازه می دهد تا میله های فشار به سمت پایین حرکت کنند و منجر به آن شده  که سوئیچ ها عمل کند و به وضعیت عادی خود برگردند.با استفاده از هر دو سوئیچ در رابطه با رله الکتریکی ، فشارهای سیستم ممکن است در محدوده بسیار متغیر بالا و پایین حفظ شود.

سوئیچ فشار کجا ها استفاده می شود:

برای محدود کردن فشار استفاده می شود.

از آن برای کار به عنوان شیر ایمنی استفاده می شود که فشار بیش از حد بالایی است.

سوئیچ های فشار در: دیگها ، کمپرسور گاز ، اتومبیل ، پمپ ، توربین بخار ، نیروگاه بخار استفاده می شود.

از بهترین برنده ای سوئیچ های فشار می توان به دانفوس ،ویکا،UE ، دلتا اشاره کرد.

انواع پرشر سوئیچ با توجه به مکانیسم عملکرد

چون در بازار تنوع پرشر سوئیچ ها زیاد هست برای همین معیار های مختلفی برای دسته بندی آن ها وجود دارد. یکی از این معیار های معروف نحوه تشخیص فشار و تبدیل آن برای تشخیص تغییرات فشار است.با توجه به این توضیحات ۵ گونه از این تجهیزات وجود دارد:

• پرشر سوئیچ کپسولی
• پرشر سوئیچ دیافراگمی
• پرشر سوئیچ بیلوز دار
• پرشر سوئیچ بردونی
• پرشر سوئیچ پیستونی

هر کدام از این ابزارها و ویژگی ها، مشخصات منحصر به فردی دارند که نحوه استفاده از آن ها را تحت تأثیر قرار می دهند.به همین دلیل کسانی که قصد دارند سوئیچ فشار تهیه کنند باید به این ویژگی ها توجه کنند و بهترین موارد را برای خرید انتخاب کنند.

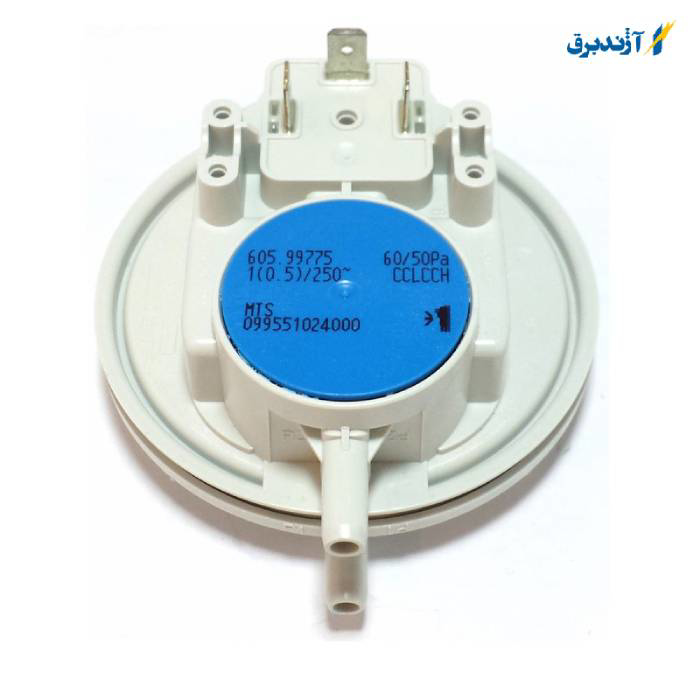

ساختمان پرشر سوئيچ هوا

به طور معمول پرشرسوئيچ ها  يك ديافراگم پر از هوا دارند، وقتي فشار هوا داخل ديافراگم تغيير مي كند (توسط تماس سيال يا گاز و….یا ديافراگم) صفحه ديافراگم تغيير شكل می دهد و باعث حركت در فنر كاليبره شده متصل به آن می شود.

كاليبره شدن فنر به معنی تنظيم قبلی فنر در اندازه مورد نياز يعنی همان رنج سوئيچ است.فنر با اعمال فشار به عقب رانده شده و با برداشتن فشار به جای خود بر می گردد.اين حركت به كنتاكت الكتریكی پرشر سوئيچ منتقل شده و باعث عملكرد پرشر سوئيچ می شود.فنر در رنج های مختلفی برای فشار های كم يا زياد تنظيم می شود، بسته به رنج انتخابی اين فنر فشرده يا باز می شود.بسته به نوع سيال يا گازی كه با ديافراگم تماس پيدا می كند ديافراگم انواع مختلف دارد مثل پلاستیکی فلزی، فيبری و ...

انواع پرشر سوئیچ  براساس المان اندازه گیری

• پرشرسوئیج بردونی

• پرشرسوئیچ دیافراگمی

• پرشرسوئیچ پیستونی

• پرشرسوئیچ تفاضلی یا دیفرانسیل

• پرشرسوئیچ حالت جامد یا پرشرسوئیچ سالید استیت

• پرشر سوئیج پیستون – دیافراگمی

• پرشرسوئیچ بیلوزدار

• پرشرسوئیچ کپسولی

فاکتورهای مهم در انتخاب بهترین نوع پرشر سوئیچ هوا چیست؟

زمان انتخاب یک پرشر میکروسوئیچ مناسب می بایست به اینکه سیستم آن در چه محدوده فشاری در چرخه فعال می ‌شود توجه کنید. لذا باید بازه‌ فشاری که کنترلر در پرشر سوئیچ کار می ‌کند و حداکثر فشاری که تحمل می ‌کند را برآورد کنید و متناسب با نیاز خود انتخاب کنید.

همچنین درجه حفاظت نیز یکی دیگر از فاکتورهای مهم در انتخاب یک سوئیچ فشار است که باید به میزان مقاومت دستگاه در برابر جسم سخت خارجی و میزان مقاومت در برابر نفوذ آب را مورد بررسی قرار داد. بنابراین هر چه عدد درجه حفاظت بیشتر باشد به همان میزان در برابر رطوبت، گرد و خاک و سایر آلودگی مقاوم‌ تر است.

عملکرد (های پرشر سوئیچ) و (لو پرشر سوئیچ)

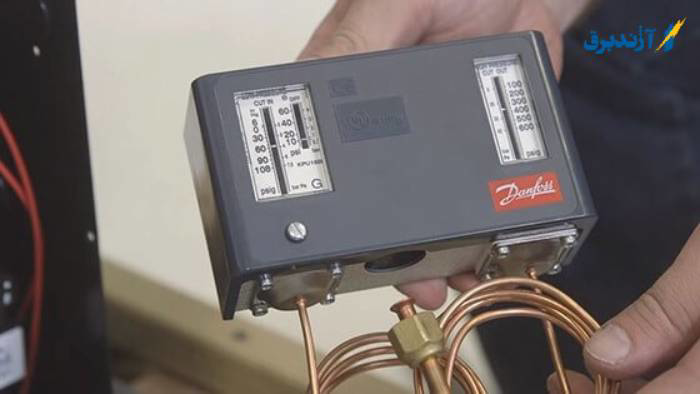

با توجه به عملکرد، سوئیچ ‌های فشار سیستم‌ های تبرید به دو دسته فشار بالا یا های پرشر (HPS)  و فشار پایین یا لو پرشر (LPS) تقسیم‌ بندی می ‌شوند. های پرشر سوئیچ معمولا برای جلوگیری از آسیب دیدن قطعات در اثر افزایش فشار در مواقعی مانند گرفتگی کندانسور استفاده می‌ شود. لو پرشر سوییچ در زمان کاهش فشار ماده مبرد  چرخه را قطع می ‌کند.

اتفاقات مختلفی می‌توانند باعث شوند که فشار از حد مجاز بیش ‌تر شود و سوییچ فشار بالا به کار بیفتد. شارژ بیش از حد ماده مبرد، از دست رفتن آب خنک کننده در کندانسور، خرابی فن کندانسور، دمای بالای محیط اطراف، وجود هوا یا دیگر گازهای غیر تراکم‌پذیر در سیستم و انسداد لوله‌های خروجی کمپرسور از جمله مواردی اند که موجب افزایش فشار در چرخه می ‌شوند.

انواع سوئیچ فشار

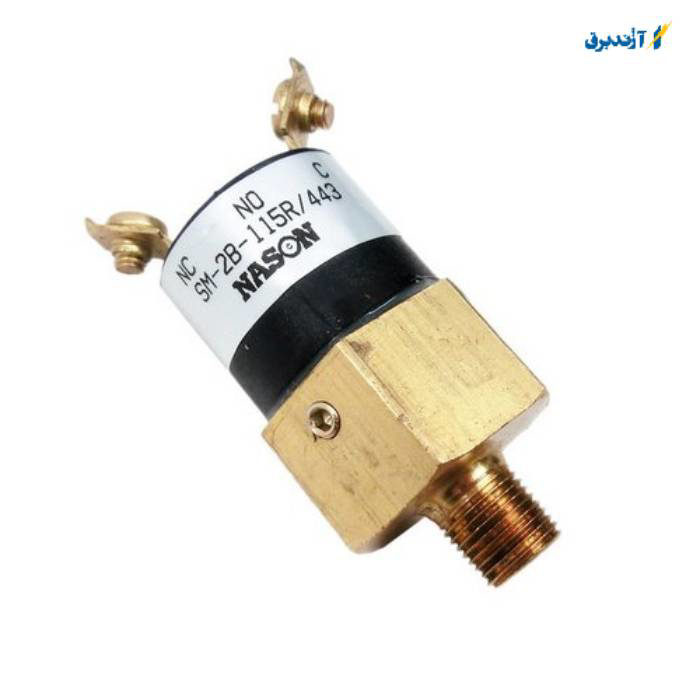

پرشر سوئیچ مکانیکی

سوئیچ فشار مکانیکی با استفاده از فنر و دیافراگم یا پیستون میکرو سوئیچ را در چه فشاری تحریک می کند؟ فنر نیروی مخالف فشار ورودی می باشد و حالت تنظیم فنر با یک پیچ یا دکمه تنظیم شده تنظیم می گردد. فشار فنر به شکل مستقیم با فشاری که سوئیچ در آن یک تماس الکتریکی به وجود می آورد ارتباط دارد. با کاهش فشار ، سوئیچ به حالت اولیه خود بازنشانی می شود.تفاوت بین نقطه سوئیچ و نقطه تنظیم مجدد پسماند نامیده می شود.

این سوئیچ های فشار معمولاً سه نوع تماس مختلف دارند: تماس با حالت عادی باز (NO) ، بسته به حالت عادی (NC) و تغییر (SPDT). مخاطبین تغییر برای عملکرد NO و NC هستند.کلید فشار مکانیکی برای اداره ولتاژهای بالا و آمپراژها بهتر از کلید الکترونیکی فشار است. از آنها می توان برای ایجاد تغییر تماس برای افزایش یا کاهش فشار استفاده کرد.

پرشر سوئیچ الکترونیکی

یک سوئیچ فشار الکترونیکی از سنسور فشار الکتریکی جهت اندازه گیری تغییر فشار ورودی بهره برداری می کند. آن ها جهت تنظیم عملکرد سوئیچینگ از نمایشگرهای دیجیتالی برخوردار اند. نقطه سوئیچ می تواند تنظیم شده توسط سازنده باشد یا با توجه به نیاز برنامه در سایت برنامه ریزی شود. نقطه سوئیچ ، سیگنال های خروجی ، پسماند ، زمان تاخیر و غیره برخی از عملکردهایی است که می تواند توسط کاربر، بر اساس نیاز تنظیم شود.

سوئیچ های فشار الکترونیکی برای سیستم های تجهیزات خودکار و کنترل شده که به عملکرد قابل برنامه ریزی ، نمایش دیجیتال ، انعطاف پذیری ، دقت ، محافظت در برابر نفوذ و پایداری نیاز دارند  مناسب هستند.

سخن پایانی

تجهیزات مختلفی جهت محافظت از قسمت ‌های یک چرخه تبرید بهره برداری می گردد که پرشر سوئیچ یکی از همین تجهیزات است. پرشر سوئیچ این وظیفه را دارد که در صورت رسیدن فشار به یک میزان مشخص، سیستم را قطع یا وصل کند. این‌ کار از آسیب رسیدن به تجهیزات سیستم به خصوص کمپرسور جلوگیری می ‌کند.شما می توانید برای خرید و یا کسب اطلاعات بیشتر به وب سایت آژند برق مراجعه نمایید.
