شستی امرجنسی چراغ دار

پد دکمه ها یا دستگیره ها یکی از مهمترین و اساسی ترین اجزای مورد استفاده در ماشین آلات صنعتی و تابلوهای برق می باشد. دسته از نیروی مکانیکی خارجی اعمال شده برای تغییر جریان استفاده می کند. این دکمه می تواند خروجی سیگنال، خروجی الکتریکی یا مکانیکی داشته باشد و می تواند برای کاربردهای مختلفی مانند راه اندازی، سوئیچ، توقف و رفع اشکال در مدار کنترل استفاده شود. آنها معمولاً از مواد سخت (معمولاً پلاستیک یا فلز) ساخته می شوند. سطح دکمه معمولاً صاف است و طراحی آن باعث می شود به راحتی بتوان آن را با دست و انگشت فشار داد و به آن طراحی ارگونومیک می گویند.

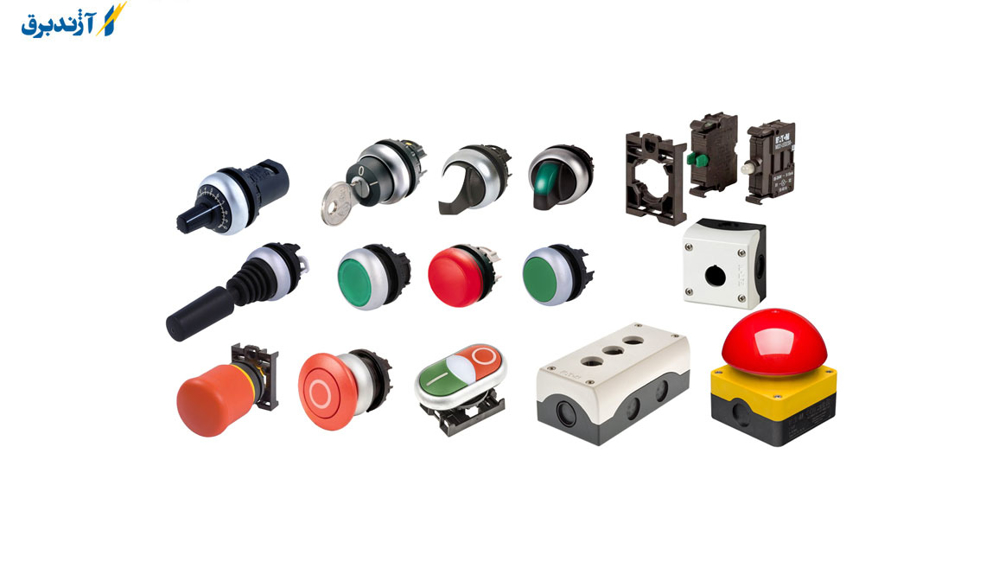

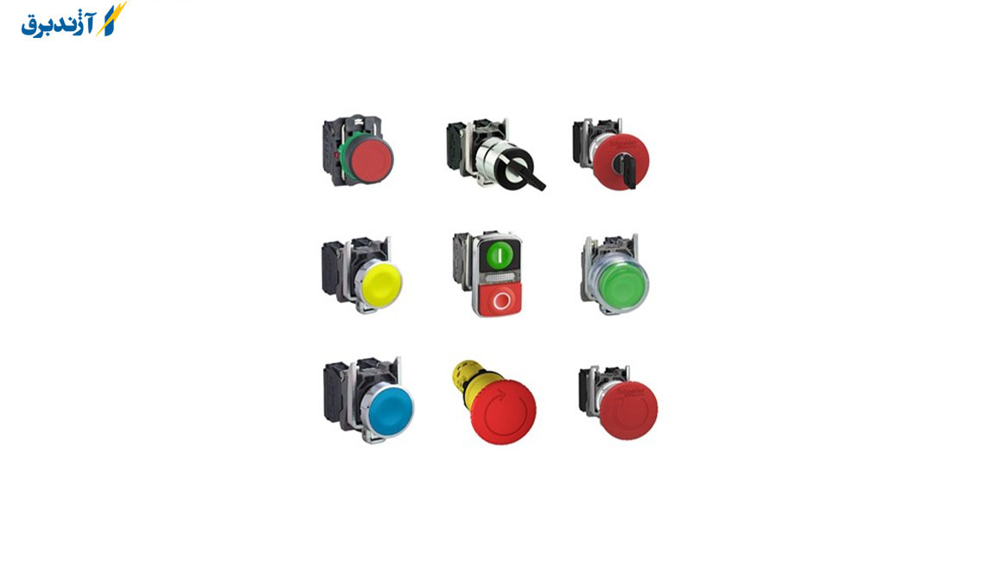

انواع تجهیزات برد کنترل تولید شده به شرح زیر است:

• شاسی دسته استارت و استاپ (با چتر دستکاری، ساده و شفاف)

• دو دسته (ساده و سبک)

دستگیره جنسیت (با چرخش، کشش، سوئیچ و محرک ساطع کننده نور)

• کلید انتخاب یک طرفه (با عملگرهای مات و واضح)

• کلیدهای انتخاب دو طرفه (با اپراتورهای مات و شفاف)

• انتخابگرهای سوئیچ یک طرفه و دو طرفه (از نظر دستکاری کننده های ساده ساطع کننده نور برای دو حالته و سه حالته)

پدال پایی (قفل و کلید پدال ساده)

• ولوم یا پتانسیومتر

 جوی استیک دو طرفه و چهار طرفه (ساده و قفل شونده)

دکمه ها یا پوش باتن ها در انواع فشرده و مدولار موجود می باشد که قطر استاندارد نصب شده بر روی بردها و ماشین آلات صنعتی 16، 22 و 30 می باشد. شاسی مدولار از سه قسمت تشکیل شده است: محرک (سر شاسی)، براکت (گردن)، صندلی تماسی و صندلی سیگنال

دو نوع کنتاکت الکتریکی (NO) به طور معمول باز و (NC) به طور معمول بسته وجود دارد. لازم به ذکر است که بسته به نوع دستگیره می توان نشیمنگاه های کنتاکت را با هم یا به صورت ردیفی مونتاژ کرد. نگهدارنده چراغ سیگنال دارای انواع شاخه ها، پیچ ها، پرس ها، کفی ها و لحیم کاری ها برای چراغ های سیگنال، انتخابگر سوئیچ ها و دسته های نور است.

قبل از نصب و سیم کشی، مشخصات الکتریکی دستگیره باید با مشخصات مدار مطابقت داشته باشد. این ویژگی ها معمولاً از طریق برچسب ها یا حک شده روی بدنه دسته (معمولاً روی پایه سیگنال و پایه تماس روی دسته مدولار حک می شوند) قابل مشاهده هستند.

کلاهک باتوم معمولاً در حالت ثابت و برگشت پذیر آنی ساخته می شود. در حالت ثابت، زمانی که دکمه به صورت دستی فشار داده می شود. اما در حالت معکوس پس از فشار دادن به حالت اولیه خود برمی گردد یعنی به محض رها شدن فشار دکمه به حالتی برمی گردد که برای اولین بار دکمه روی دکمه فشار داده شده است. بهترین و مهمترین مزیت یک سیستم گذرا، قطع یا تنظیم مجدد مدار در هنگام قطع برق است.

نوع دکمه ظاهر و مکانیسم عمل طبقه بندی

دستگیره ها بر اساس نوع عملگر به سه دسته تقسیم می شوند: 1- معمولی 2- چند اپراتور

دسته قارچ دکمه ای شکل یک نوع عملگر معمولی است، دارای مکانیزم عملیاتی معمولی برای راه اندازی، تغییر مدار، توقف و سایر وظایف است که عموماً در تمام شرایط عادی و غیر اضطراری استفاده می شود. در مواقع اضطراری از نمودارهای مختلف قارچ کش استفاده کنید. شکل ظاهری دستگیره های معمولی با توجه به محیط و سایر قسمت های تابلو برق انتخاب می شود، دستگیره های معمولی می توانند افقی، برجسته و یا محافظ باشند.

این دکمه همچنین می تواند روشن یا خاموش شود. در صورت استفاده از یک دکمه اکشن، برای هر فرمان باید یک دکمه بر روی پنل نصب شود که با افزایش تعداد دستورات و افزایش همزمان تعداد، زمان سیم کشی و کنترل برای کاربران دشوارتر می شود.این اجازه می دهد تا دستورات فردی بیشتری در یک قاب استفاده شود، در نتیجه میزان سیم کشی، اندازه پانل و هزینه کاهش می یابد.

دکمه شستی/قارچی

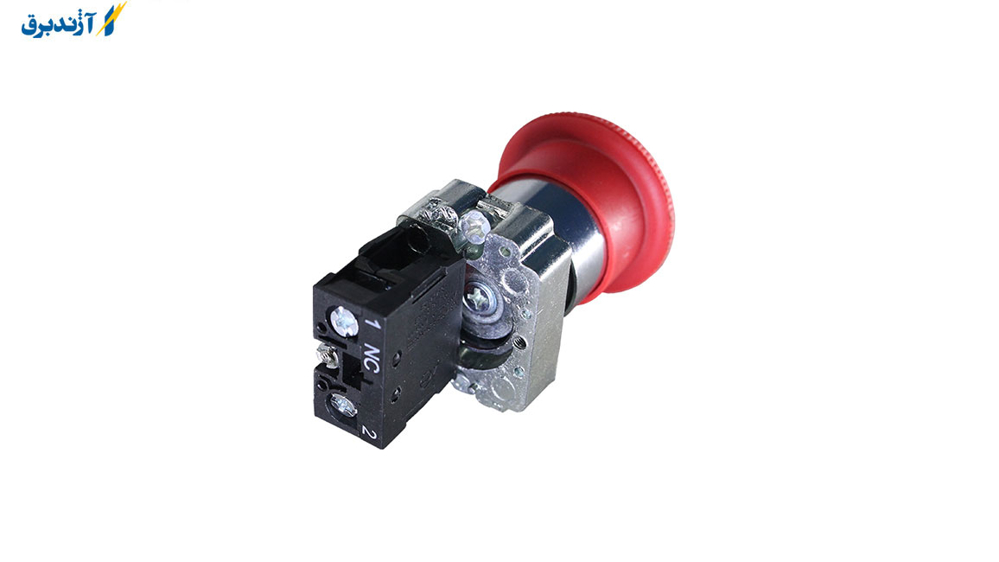

باتوم قارچ که به دکمه اضطراری نیز معروف است، دسته ای بزرگ و شبیه قارچ است که مکانیسم عمل آن به شرح زیر است.دستگیره های قارچی دارای رنگ و مدل های متفاوتی نسبت به دسته های معمولی می باشند که در مواقع غیر اضطراری ساخته و مورد استفاده قرار می گیرند.چراغ های رنگی غیر از قرمز نیز به عنوان دستگیره های معمولی در تاسیسات استفاده می شود.یک مثال خوب از استفاده از این دستگیره ها، مدار کنترل دوگانه است.

تحت شرایط خاص و نحوه استفاده از دکمه ها

ما باید از اشیاء خطرناک اجتناب کنیم و اطمینان حاصل کنیم که هر قسمت از بدن

در منطقه خطرناک نمانید، از فرمان دو دستی استفاده کنید.

در این موارد معمولاً دو دستگیره قارچ بدون چراغ قرمز و غیرقابل قفل در فاصله مشخصی وجود دارد.

موقعیت دستگیره را علامت بزنید و آن را از محیط های خطرناک دور نگه دارید.

یک فرد نمی تواند دو انگشت شست را با یک دست تحریک کند.

دو دستگیره قارچ غیر اضطراری را با هر دو دست فشار دهید.

انواع دستگیره قارچ

دو روش برای ساخت کلاهک باتوم قارچی وجود دارد: معمولی و قفل شونده با دسته قفل شونده.

از نظر راه اندازی مجدد به سه گروه کششی، چرخشی یا سوئیچینگ و از نظر اعلان تقسیم می شود.

سیگنال در مدل های صوتی و نوری تولید می شود. می توانید از دسته اضطراری استفاده کنید

به طور جداگانه در جعبه استاندارد، روی تجهیزات یا روی تابلو برق نصب می شود.

دسته پله های قارچی معمولی مکانیزم قفل ندارند. این دسته ها پس از تحریک با نیروی دست بلند می شوند و توسط فنر داخلی به حالت اول باز می گردند. آنها خاموش می شوند، اما هیچ تضمینی برای راه اندازی مجدد آن وجود ندارد.

برای اطمینان از اینکه دستگاه ها به طور خودکار روشن نمی شوند یا توسط دیگران فعال نمی شوند، پس از تحریک قفل می مانند. همانطور که در بالا ذکر شد، این دسته ها را حذف کنید

برای مثال حالت های قفل مدل های مختلف

1- پوش باتوم قارچ فعال

2. در این حالت علامت دایره در مرکز انگشت شست نشان دهنده این موضوع است

برای باز کردن قفل دستگیره، ابتدا سر کلید را بیرون بکشید

 3. در این حالت یک فلش در جهت عقربه های ساعت روی دستگیره علامت بزنید

پوش باتوم قارچی یعنی باید دسته را باز کنیم

ابتدا باید دستگیره را در جهت عقربه های ساعت بچرخانیم

4-در یک نصب بسیار مهم اگر قطع برق اضطراری باعث خرابی شود باید از نوع سوئیچ مناسب استفاده کنید.

رنگ درپوش دکمه:

این عملکرد از خطای اپراتور هنگام استفاده از این کلیدها جلوگیری می کند. طبق استانداردهای بین المللی، هر رنگ برای هدف و کار خاصی استفاده می شود و ما از آن برای موارد زیر استفاده خواهیم کرد:

    قرمز: برای قطع جریان برق مدار استفاده می شود.

   دستگیره قارچ قرمز: برای خاموش کردن سریع در مواقع اضطراری استفاده می شود.

سبز یا مشکی: برای بوت شدن یا اتصال به سیستم استفاده می شود.

    زرد: برای راه اندازی سیستم در حالت غیر عادی استفاده می شود.

    سفید یا آبی: این رنگ برای هر منظوری در سیستم قابل استفاده است

 سر دکمه قرمز رنگ بزرگتر از دکمه های دیگر است اغلب در صنعت به آن سوئیچ قارچی می گویند و به عنوان شاسی اضطراری در سیستم استفاده می شود. این دکمه قارچ به گونه ای طراحی شده است که برای مکان های مختلف حیاتی و آسان است.

دلایل استفاده از دکمه ها:

    جریان بالا از طریق سیم در یک محیط صنعتی

استفاده از دکمه ها راحت تر است

استفاده از رنگ های ترکیبی (جداسازی عملکرد دستگاه)

اندازه کوچک

عملکرد بسیار راحت

انواع مختلف (کلیدهای تغییر)

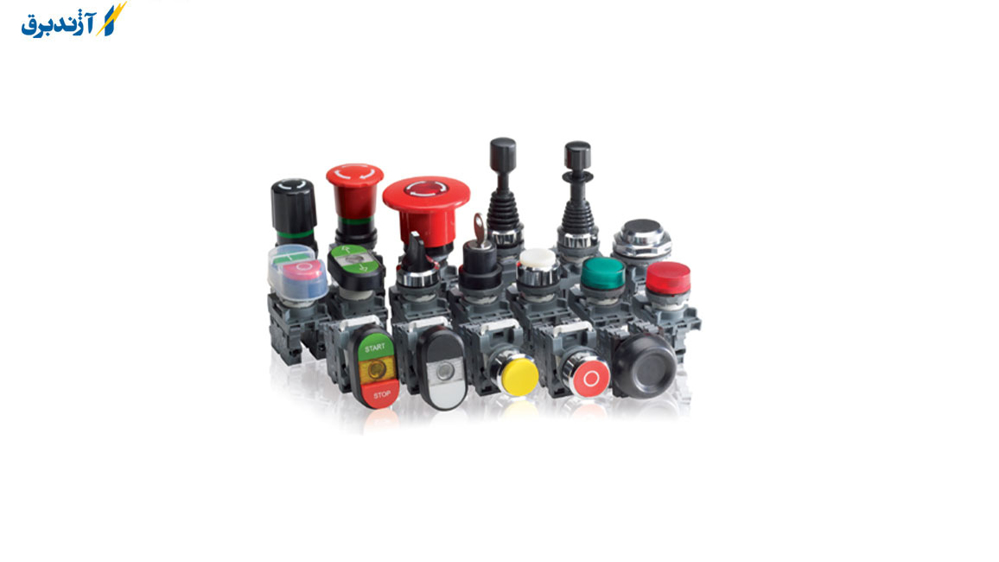

الزامات انتخاب دکمه چیست؟

اگر درپوش باتوم روشن باشد، چراغ روشن است.

قطر باتوم نصب شده بر روی پانل

نوع پوشش دکمه (استارتر، درپوش، قارچی)

نوع و تعداد دکمه های تماس

کت دکمه ای

نوع عملیات (به عنوان مثال، فوری یا دائمی)

ترکیب تماس (1 NO + 1NC)

امکان تغییر مخاطبین

جریان تماس مجاز

تعداد مخاطبین قطع و وصل شده

دستگیره 24 ولت

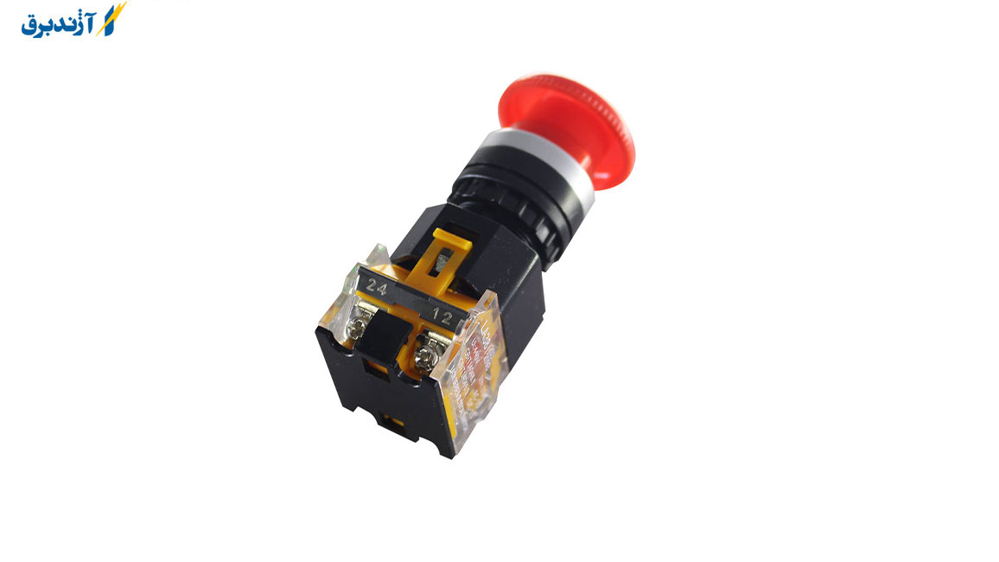

قطر دستگیره استپ قرمز 22 میلی متر است. دستگیره یک کنتاکت بسته (NC) دارد و دو کنتاکت دیگر را می توان اضافه کرد. این دستگیره دارای چراغ سیگنال بوده و تماما از پلاستیک ساخته شده است.دستگیره استپ قرمز رنگ ساخت کشور کره یکی از با کیفیت ترین دستگیره های موجود در بازار می باشد. این دکمه را فشار دهید تا کیفیت این محصول را احساس کنید. جابجایی این کلید در هنگام قطع و وصل تقریباً 5.5 میلی متر است و فشاری که هنگام قطع و وصل دستگیره باید به آن وارد شود برابر با 4.9 نیوتن است. طراحی سوئیچ می تواند دستگیره را در برابر لرزش و ضربه محافظت کند، بنابراین به طور خودکار دستگیره را جدا کرده و دوباره وصل می کند.

حداقل عمر مکانیکی و الکتریکی دسته 1000000 بار می باشد. حداکثر جریانی که کنتاکت های این شستی 220 ولتی می توانند بدون آسیب عبور کنند 5 آمپر است. کنتاکت های این دستگیره می توانند ولتاژ 2000 ولت را به مدت یک دقیقه تحمل کنند. مقاومت عایق بدنه تماس می تواند به 100 مگا اهم برسد و مقاومت هادی داخلی 20 میلی اهم است. این دسته با سطح حفاظتی (IP52) می تواند در محیطی با محدوده دمایی 15- تا 55 درجه و رطوبت 35 تا 85 درصد به طور معمول کار کند. به طور کلی دستگیره از کیفیت بالایی برخوردار بوده و انتخاب خوبی برای شما می باشد و ولتاژ لامپ این دستگیره 12 تا 30 ولت AC/DC و حداکثر جریان 20 میلی آمپر می باشد.

دستگیره پله معمولاً از یک دکمه، یک مهره، یک غلاف اصلی و یک کنتاکت تشکیل شده است. بدنه اصلی این دسته به رنگ مشکی و سطح آن قرمز است. با حرکت دسته زیر مهره به سمت راست، دکمه از غلاف اصلی جدا می شود. اگرچه این دکمه به خوبی طراحی شده است، اما باز کردن و افزودن مخاطبین آسان است.

کاربرد:

در کاربردهای صنعتی و تجاری، اغلب از دکمه ها استفاده می شود که دستورات باید کاملاً از هم جدا شوند. دکمه ها معمولا کد رنگی دارند.به عبارت دیگر، به هر تابع یک رنگ اختصاص داده می شود تا اپراتورهای دیگر هنگام انجام این کار، دکمه اشتباه را فشار ندهند. رنگ هایی که معمولا استفاده می شود قرمز، سبز، زرد، آبی، سفید و سیاه است. رنگ قرمز برای توقف و سبز برای شروع یا شروع یک فرآیند یا ماشین استفاده می شود. برخی از کلاهک های باتوم دوتایی یا چندتایی هستند و می توان از آنها برای ایجاد چندین فرمان فردی در مچ بند استفاده کرد. مچ بند فضای کمتری را اشغال می کند.

برخی از کلاهک های وینیل قرمز دارای سرهای بزرگ تری هستند (به نام سرهای قارچی) که استفاده از آنها راحت تر است و می توان از آنها به عنوان قطع کننده مدار اضطراری و ایمنی استفاده کرد. برخی دیگر از وسایل کنترلی متعلق به سری باتوم یا شاسی، سوئیچ های سلکتور نامیده می شوند. مجموعه دیگر دکمه ها یک دستگیره مکانیکی است که از طریق یک رابط مکانیکی متصل شده است، در این حالت با فشار دادن دکمه، دکمه دیگر آزاد می شود.

در این روش دکمه توقف مجبور به رها کردن دکمه استارت می شود. این روش ارتباطی برای عملیات دستی ساده استفاده می شود و هیچ جریانی برای کنترل تجهیزات یا فرآیند وجود ندارد. آخرین نکته در مورد استفاده از دستگیره ها محل قرار دادن آنهاست. شستی با توجه به نقشی که در مدار کنترل دارد به سطوح دسترسی مختلف مانند امنیتی، اختصاصی، قسمت ویژه، عمومی و اضطراری تقسیم می شود.

کلمات اخر

استفاده از دستگیره های معمولی ساده یا نورانی با توجه به نوع کاربرد در فضای کارگاه  و تابلو برق متفاوت است و با توجه به ابزار و تجهیزات در صنایع مختلف عملکردهای متفاوتی از خود نمایش خواهد داد .
