شستی مغناطیسی ضد آب با محافظ

پوش باتن، یک سوئیچ ساده جهت کنترل بعضی از فعالیت های یک ماشین یا فرآیند به شمار می رود.یک قطعه مکانیکی که عملکردی همچون یک کلید دارد که جهت کنترل در سیستم های اتوماسیون و خط تولید ها و تابلو برق های صنعتی کاربرد دارد.

با اختراع برق زندگی بشر تغییر و تحولات بسیاری داشت و علاوه بر این موضوع یک سری لوازم و وسایل بسیار خاص به وجود آمدند که برای راحتی و آسودگی بشر طراحی شده بودند. دیگر کمتر جایی از دنیای ما وجود دارد که از برق و وسایل مربوط به آن بهره نگیرند و می توان به طور قطع اذعان داشت که برق در همه جای دنیا به طور پیوسته و مکرر و همیشگی مورد استفاده قرار می گیرد. لازم به ذکر می باشد که در این مقاله از وب سایت آژند برق به بررسی شستی های مغناطیسی ضد آب و همراه با محافظ می پردازیم. بنابراین برای کسب اطلاع بیشتر درباره این وسیله پر کاربرد، با ما همراه باشید.

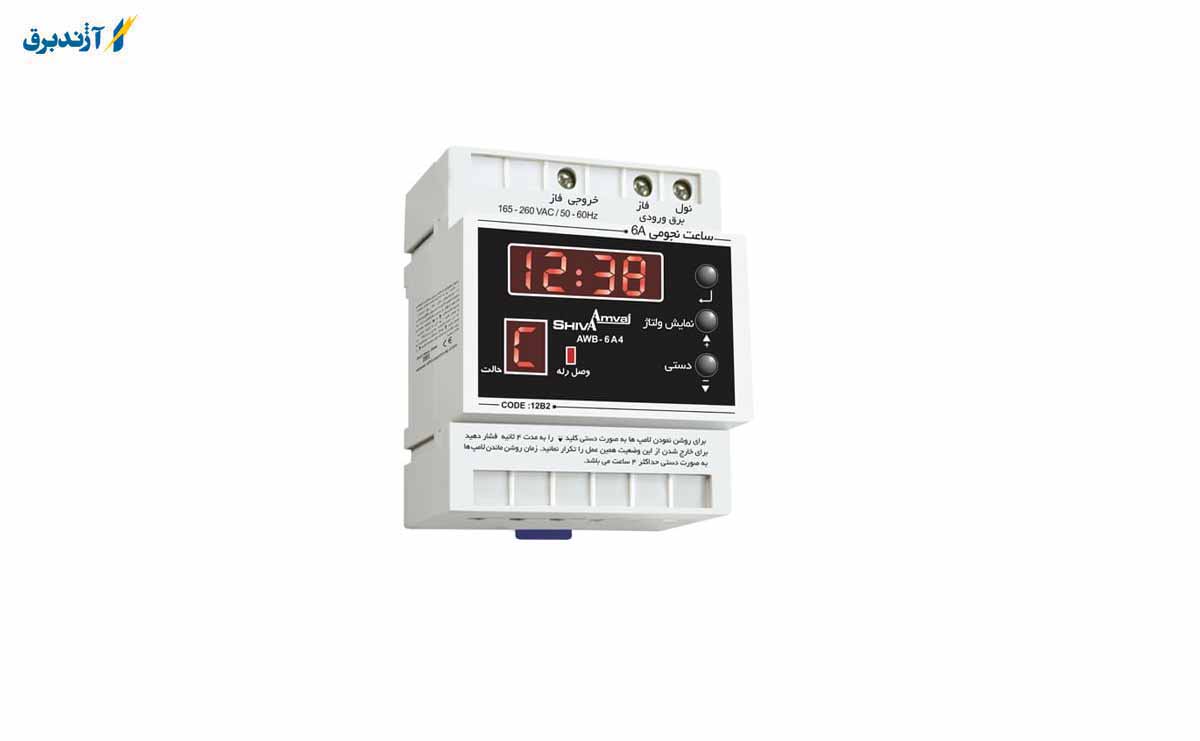

برق صنعتی چیست؟

برق صنعتی به عنوان یک کنترل سه‌فاز می باشد که وظیفه‌ روشنایی و خاموشی مراکز صنعتی همچون کارخانه و سوله‌ها را بر عهده می گیرد.به عبارتی می ‌توان این‌ گونه گفت که این کنترل سه ‌فاز به تامین نیروی توان تجهیزات صنعتی می ‌پردازد.

کاربردهای برق صنعتی

• خاموش و روشن کردن موتور‌های تک فاز
• خاموش و روشن کردن پمپ‌های شناور سه فاز
• کنترل موتور با استفاده از یک رله هوشمند
• راه‌اندازی کمپرسور با کمک کنتاکتور
• فراهم‌سازی روشنایی کارگاه‌های صنعتی از طریق کنتاکتور دو شستی
• استفاده از خازن برای کنترل کردن توان راکتی یک کارگاه
• کنترل دور موتورهای سه‌فاز
• تقسیم برق سه‌فاز در بخش‌های مختلف صنعتی
• کنترل کلید‌ الکتریکی از نوع سه فاز با برق صنعتی
• استفاده از برق صنعتی در تابلوهای برق
• خاموش و روشن کردن برق محیط با استفاده از دکمه خاموش و روشن

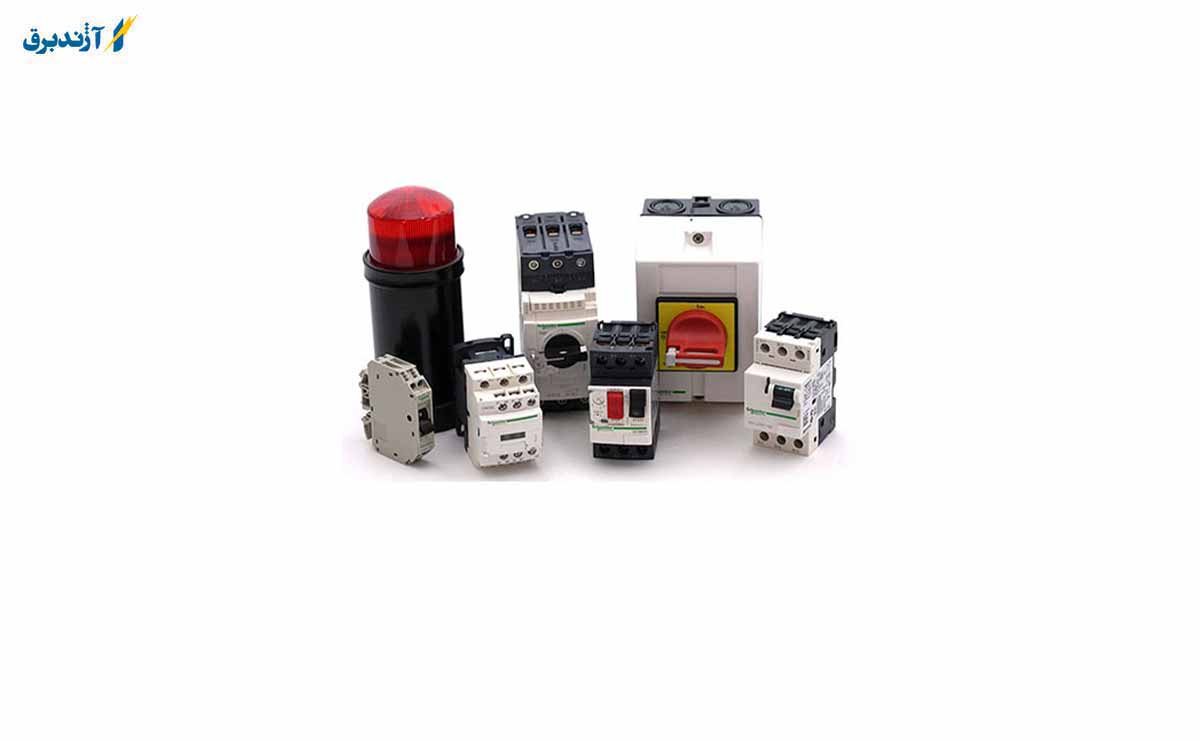

کلیدها یا شستی ها در برق صنعتی :

کلیدها وسایلی هستند که سبب کنترل مصرف کننده های الکتریکی می شوند. به عبارت دیگر کار کلیدها قطع، وصل و یا تغییر وضعیت مدارات الکتریکی می باشد. کلیدها دارای مکانیزم های متفاوتی بوده و در انواع مختلفی موجود می باشند.

باید بیان شود که از کلیدها یا شستی ها در برق صنعتی استفاده های بسیاری می شود. شایان به ذکر می باشد که برای کنترل دستی سیستم های الکتریکی و یا ایجاد تغییر در وضعیت سیستم به شستی هایی خاص نیاز می باشد که امور خاصی مانند راه اندازی، متوقف کردن و … را انجام دهند و به صورت کلی به کلیدهایی که برای ایجاد تغییر در مدار به کار می روند کلید فرمان گفته می شود.

باید بیان شود که کلیدهای فرمان در برق صنعتی به دو دسته ی کلی زیر تقسیم بندی می شوند :

• کلیدهای دستی
• کلیدهای مغناطیسی یا کنتاکتورها

کلیدهای دستی و انواع آن :

کلیدهای دستی انواع و اقسام بسیار متفاوتی دارند که در سیستم های برق کشی از آن ها استفاده های بسیاری می شود. کلیدهای دستی خود به دو دسته بسیار کلی تقسیم بندی می شوند که در زیر به آن ها اشاره شده است :

• کلیدهای دستی دائمی
• کلیدهای دستی لحظه ای

کلیدهای دستی لحظه ای :

باید بیان شود که کلیدهای دستی لحظه ای کلیدهایی هستند که در هر حالتی قرار بگیرند وضعیت آن ها تا زمانی که انرژی و نیروی دست بر روی کلید است ثابت باقی می ماند و مدار متصل است و به محض برداشتن دست از روی کلید، کلید مجدداً به حالت اولیه خود بازگشته و سپس مدار قطع می گردد بدین معنی که برای عمل کردن کلیدهای لحظه ای نیروی مکانیکی دائم لازم است. کلیدهای ساده لحظه کار نیز به دو نوع کلی تقسیم بندی می شوند که در زیر به آن ها اشاره کرده ایم :

1_ کلیدهای دستی لحظه ای که در برق ساختمانی کاربرد دارند مانند :

• شستی های زنگ اخبار و…

۲- کلیدهای دستی لحظه ای که در برق صنعتی کاربرد دارند مانند :

• شستی STOP
• شستی START

کلیدهای دستی دائمی چیست ؟

لازم به ذکر می باشد که کلیدهایی که پس از تغییر وضعیت، وضعیت جدید خود را حفظ می نمایند را کلیدهای دستی دائمی می نامند و برای تغییر وضعیت مجدد این نوع کلیدها باید مجدداً به صورت دستی تحریک شوند تا باز هم تغییر حالت دهند . به صورت کلی این نوع از کلیدها به دو نوع تقسیم بندی می شوند که در زیر به آن ها اشاره شده است :

1_ کلیدهای دستی دائمی که در برق صنعتی کاربرد دارند مانند :

• کلیدهای اهرمی
• زبانه غلطکی و…

2_ کلیدهای دستی دائمی که در برق ساختمانی کاربرد دارند مانند :

• کلیدهای تک پل
• کلیدهای دو پل تبدیل صلیبی و…

شستی ها :

لازم به ذکر می باشد که شستی ها در صنعت برق می توانند فرمان های الکتریکی یا مکانیکی را داشته باشند. این قطعات یکی از پر کاربرد ترین وسایل در مدارهای فرمان می باشند. شستی ها می توانند سه خروجی زیر را داشته باشند :

• خروجی الکتریکی
• خروجی سیگنال
• خروجی مکانیکی

باید بیان شود که شستی ها از نوع برگشت پذیر می باشند به این معنا که با برداشتن دست از روی شستی فنرهای آن دوباره به حالت اولیه باز می گردند.

شستی مغناطیسی ضد آب با محافظ :

شستی مغناطیسی ضد آب با محافظ در برابر قطع یا کاهش ولتاژ برق، دارای عملگرهای زیر می باشد :

• عملگر استپ
• عملگر استارت
• بوبین

این شستی ها به صورت مجموعه بسیار خاصی طراحی و ساخته شده اند که می تواند یک یا چند پلاتین داشته باشد و به خوبی در برابر آب و نفوذ آن از خود مقاومت نشان دهد. برخی از شستی های مغناطیسی ضد آب هستند که روی عملگرهای آن یک پوشش منعطف پلاستیکی پوشیده شده است همچنین یک درب ایمنی برای مواقع خط آفرین دارد و این نوع از شستی ها یکی از پرمصرف ترین شستی های مغناطیسی ضد آب همراه با محافظ می باشند.باید بیان شود که تعداد پلاتین هایی که در شستی به کار گرفته می شود و همچنین روش مقاوم سازی آن ها در برابر نفوذ آب ممکن است با یک دیگر متفاوت باشند.

بر روی شستی ها یک لایه محافظ شفاف کشیده شده است که این لایه مانع از نفوذ آب به داخل سیستم شده و همچنین در قسمتی از شستی که به قطعه مورد نظر نصب می شود، یک واشر قرار داده شده است تا از ورود آب به قسمت های داخلی و نیز پلاتین های شستی جلوگیری به عمل آورد. این شستی ها معمولاً 5 تا ترمینال دارند، دو ترمینال ورودی و دو ترمینال خروجی. به صورتی که فاز نول را به قسمت ورودی می دهیم و فاز و نول را از قسمت خروجی به سمت بار می گیریم. همچنین جدای از این 4 ترمینالی که نام برده شد، یک پلاتین تغذیه نیز در آن وجود دارد.

شستی و بوبین به کار رفته در آن :

اگر بخواهیم یک وسیله ای مانند یک پمپ تک فاز را در یک محیط آبی یا مرطوب با شستی استارت روشن نماییم و همچنین با شستی استپ خاموش کنیم، برای انجام این کار باید از دو شستی تک یا یک شستی دوبل به همراه کنتاکتور استفاده نماییم. لازم به ذکر می باشد که در مدارهای معمولی با زدن شستی استارت، بوبین کنتاکتور وصل شده و سپس از طریق یک پلاتین باز هم کنتاکتور پایدار می شود. با این کار مصرف کننده که به پلاتین های قدرت کنتاکتور متصل است، روشن می شود. باید بیان شود که روشن باقی ماندن مصرف کننده تا زمانی ادامه دارد که شستی استپ فشرده شود و یا برق سیستم قطع گردد. لازم به ذکر است که در این حالت کنتاکتور خاموش شده و نیاز به استارت مجدد دارد.

نکته بسیار مهم و حیاتی این است که یک روش ساده تر برای این کار وجود دارد که ایمنی آن نیز بیشتر می باشد و آن استفاده از شستی های مغناطیسی است. این شستی های مغناطیسی که شامل چند پلاتین و یک بوبین داخلی می باشند، با سیم بندی این شستی و فشردن عملگر استارت ضمن بسته شدن پلاتین های نرمال باز، بوبین داخلی آن روشن شده و پایدار می شود. با پایدار شدن بوبین داخلی، آنگاه پلاتین نرمال باز نیز در وضعیت وصل باقی می ماند یعنی بدون استفاده از کنتاکت کمکی کنتاکتور خروجی این شستی وصل باقی خواهد ماند.

لازم به ذکر است که بسته ماندن پلاتین این شستی تا زمانی ادامه دار خواهد بود که شستی استپ روی آن فشرده باشد و از راه دور تغذیه بوبین قطع شده و یا برق ورودی کاملاً قطع و یا از حد مجاز کمتر می شود. با رخ دادن هر کدام از این موارد نام برده شده بوبین داخلی خاموش شده و همچنین خروجی پلاتین آن باز می شود. لازم است تا عنوان شود که با استفاده از شستی مغناطیسی می توان موارد زیر ا کنترل کرد :

• مصرف کننده های توان پایین و کم تر از 16 آمپر را به صورت مستقیم و بدون نیاز به رله یا کنتاکتور و محافظ ولتاژ کنترل کرد.

همان گونه که بیان کردیم، شستی مغناطیسی در برابر افت ولتای نیز از خود مقاومت مناسبی را نشان می دهد. برای مثال اگر ولتاژ مبدأ به 220 برسانیم، و دکمه استارت را روشن نماییم، ولتاژ را تا مقداری پایین می آوریم که بدانیم میزان عملکرد این ولتاژ چیست و چگونه است. در هنگام عملکرد باید بوبین داخلی خاموش شود.زمانی که تغییر ولتاژ را این شستی احساس کند به سرعت خاموش می شود که در برابر این تغییر ولتاژ سیستم آسیب نبیند و دچار خرابی های خاص نشود.

مقایسه ای میان کلیدهای دستی با کلیدهای مغناطیسی :

لازم به ذکر می باشد که کلیدهای دستی تنها با نیروی مکانیکی عمل می کنند و همان گونه که بیان شد، برای تغییر وضعیت آن ها از نیروی دست انسان استفاده می شود، و همچنین به صورت کاملاً مستقیم توسط نیروی دست قطع و وصل می شوند. از عمده مشکلات مهم کلیدهای دستی می توان به مواردی که در زیر ذکر می شود، اشاره داشت :

• سرعت عمل پایین در قطع و وصل مدار
• خرابی زیاد و در نتیجه نیاز به تعمیر و نگهداری بیشتر
• خطرات جانبی برای اپراتور
• اتصال دائم مصرف کننده به برق
• احتیاج به انرژی مصرفی زیاد برای قطع و وصل و…

لازم به ذکر می باشد که کلیدهای مغناطیسی یا مرکب، کلیدهایی می باشند که برای تغییر وضعیت، علاوه بر نیروی دست به یک انرژی و نیروی واسط مانند انرژی الکتریکی نیاز دارند. مانند رله ها و کنتاکتورها. لازم به ذکر است که با میدان آمدن کنتاکتورها تقریباً تمام مصارف کلیدهای ساده از رده خارج شده و کنتاکتور با سرعت و اطمینان بیشتر این میدان ها را به دست گرفته است.

نصب و سیم کشی شستی

شستی باید به دقت در نظر گرفته شود تا همه مشخصات مداری، محیط، شرایط عملیاتی و غیره انتخاب و نصب شوند. بهترین راه برای شناسایی این نیازها، پرسیدن سوالات درست است. در این بخش سعی شده است تمام اطلاعات مورد نیاز شما در سه سطح خلاصه شود: هنگام انتخاب شستی به این سوالات با دقت پاسخ دهید و گزینه مناسب را انتخاب کنید.

شستی چه نقشی در مدار فرمان دارد؟ همچنین آیا برای انجام این نقش به نوع محرک، رنگ، علامت یا برچسب، وضعیت هشدار، نوع و شماره پلاتینیوم، روش سیم کشی و ... نیاز دارید؟ پاسخ به این سوال ساختار فیزیکی شستی را مشخص می کند. تحت چه شرایطی شستی توسط چه کسی استفاده می شود؟ پاسخ به این سوال مکانیسم اپراتور، قفل و علامت گذاری لوازم جانبی، سطح دسترسی، مکان و موارد دیگر را تعیین می کند.

شستی چه نوع محیط و نصب داخلی است؟ پاسخ به این سوال مشخص کننده ویژگی های محل نصب از نظر عوامل خارجی مانند انتشار نور، نفوذ مایع و جامد و روش های استاندارد نصب پنل یا جعبه است. تمام موارد ذکر شده در سوال برای انتخاب و سیم کشی شستی بسیار مهم است. در زیر، من به سوالات بالا پاسخ داده‌ام و سعی کردم تمام گزینه‌های پیشرفت را برای انتخاب درست بررسی کنم.

محیط نصب:

پس از بررسی نقش و شرایط عملکرد شستی، به اطلاعات بیشتری در مورد مکان و نصب فیزیکی آنها نیاز دارید. اولین گام در این مرحله، تعیین عوامل خارجی و دامنه آنهاست. به عنوان مثال، شما باید شستی را انتخاب کنید که در معرض نور مستقیم خورشید، اشعه ماوراء بنفش، گرما، رطوبت، پاشش، ورود گرد و غبار، گازهای قابل اشتعال، ارتعاشات، شوک ها و غیره است. شستی با کدهای EX، IP و IK بالا از منظر مقاومت در برابر عوامل خارجی ایجاد می شود و برخی از برندها نیز پوشش های ویژه ای را برای محافظت از شستی معمولی ارائه می دهند.

اگر عوامل مخرب و اندازه آنها بسیار زیاد باشد، استفاده از کاور غیر منطقی است و باید از شستی با ساختار متفاوت استفاده کنید. در این رابطه می توان به انواع ضد انفجار شستی خازنی و ضد آب اشاره کرد.

پس از انتخاب نوع شستی باید محل آن را مشخص کنید. به طور کلی شستی را می توان در جعبه استاندارد یا تابلو مکانیکی یا الکتریکی نصب کرد. جعبه های استاندارد با توجه به تعداد شستی و میزان مقاومت محیطی ساخته می شوند. این جعبه ها را می توان به طور دائم بر روی دستگاه نصب کرد یا با استفاده از کابل های آویزان یا انعطاف پذیر در اختیار اپراتورها قرار داد. بدون در نظر گرفتن نوع جعبه، برای نصب شستی به سوراخ مته یا ابزار خاصی نیاز نیست. نکات مهم هنگام انتخاب جعبه شامل رنگ، مکان، تعداد، قطر و عمق مورد نیاز برای شستی است.

چرا از پوش باتن ها استفاده می شود :

• عبور جریان های زیاد در محیط های صنعتی از سیم ها
• استفاده راحت تر نسبت به کلید
• بکارگیری رنگ های مختلط ( به جهت تفکیک عملکرد دستگاه )
• ابعاد کوچک
• عملکرد بسیار راحت
• انواع مختلف ( جایگزین کلید )

نکات مربوط در زمان انتخاب یک پوش باتن مناسب :

• ولتاژ لامپ در صورت چراغ‌دار بودن پوش-باتن
• قطر پوش-باتن جهت نصب بر روی تابلو
• نوع پوش-باتن (استپ،استارت،قارچی)
• نوع و تعداد کنتاکت پوش-باتن
• رنگ پوش-باتن
• نوع عملکرد(مثلاً لحظه ای یا دائم)
• ترکیب کنتاکت­ها(1NO+1NC)
• قابلیت تعویض کنتاکت­ها
• جریان قابل تحمل کنتاکت­ها
• تعداد دفعات قطع و وصل مجاز

در مدارهايی که از كنتاكتور برخوردار می باشند معمولا جهت فرمان لحظه اي استارت و يا استوپ و همچنين تغيير حالت مدار از شستي یا پوش باتن بهره برداری می گردد. با وارد كردن فشار به شاسی، تمام كنتاكت ها تغيير وضعيت مي دهند و با حذف فشار وارد شده به پوش-باتن، دوباره به حالت اول بر مي گردند. به طور معمول از شستي هاي به رنگ قرمز به عنوان قطع كننده و از شستي هاي مشكي يا سبز به عنوان وصل كننده ی مدار بهره برداری می گردد.

شستی ضد انفجار چیست؟

شستی ضد انفجار به عنوان تجهیزات فرمان می باشد که برای فرمان قطع و وصل مدار در تابلو برق ضد انفجار و ماشین آلات صنعتی کاربرد دارد و تحریک آن ها با دست صورت می گیرد .به طور کلی از کلید های لحظه ای محسوب می شوند؛ زیرا تا زمانی که انرژی و نیروی دست بر روی آن است ثابت می ماند و مدار متصل هست و به محض برداشتن دست مجدد به حالت اولیه خود بر می گردد و مدار قطع می شود. سطح پوش باتن ضد انفجار صاف و مسطح و یا گود است و جنس بدنه آن بسیار مقاوم است و اغلب از جنس پلاستیک و یا فلز به صورت گرد یا مربعی و جهت سهولت استفاده از آن و کاهش خطای اپراتور در رنگ های مختلف تولید می شود.
