طرز کار میکروسوئیچ ها

میکروسوئیچ نوع دیگری از کلید می باشد که در واقع عمل ساده قطع و وصل کلید معمولی را انجام می دهد، تنها با این تفاوت که کلید معمولی یک وضعیت قطع و وصل ثابت دارد اما میکروسوئیچ به واسطه فنر تعبیه شده که در داخل قطعه قرار دارد، زمانی که فشار روی ان وارد می گردد بسته به نوع میکروسوئیچ، جریان برق را قطع یا وصل می نماید و زمانی که آزاد می شود عکس عمل قبلی رخ می دهد. لیمیت سوئیچ در حقیقت یک کلید قطع و وصل ساده می‏ باشد و برای قطع و وصل نمودن جریان برق در مدارهای الکترونیکی به کار می‏ رود.

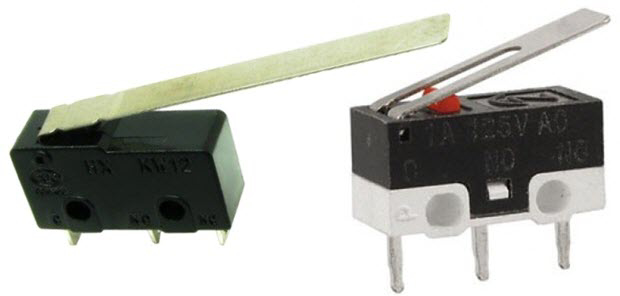

به طور معمول میکروسوئیچ ها 3 عدد پایه به نام های COM ،NC و NO دارند که هنگام فشردن شستی پایه COM از پایه NC جدا و به پایه NO  اتصال می یابند  و مواقعی که شاسی فشرده نشده پایه COM به پایه NC متصل  خواهد ماند.

معرفی میکرو سوئیچ

میکروسویئچ ها  کلید کوچک و ساده ای هستند که نحوه کار آن همانند دکمه فشاری می باشد. از این قطعه با هدف قطع و  وصل نمودن جریان برق در مدارهای الکتریکی استفاده می شود . اصلی ترین تفاوت میکرو سوئیچ ها با دیگر کلیدهای قطع و وصل تنها در وضعیت کار شاسی می باشد که در آن  شاسی میکروسوییچ چیست ها دارای حالت فنری اند ؛ بدین معنی که وقتی شاسی فشار داده می شود جریان قطع یا وصل نگه داشته شده و هنگامی که  دکمه رها شود  وضعیت به حالت اولیه  باز می گردد. برای اولین بار این قطعه با هدف مشخص نمودن محدوده حرکت شیء مورد استفاده به کار گرفته شد، لذا نام دیگر آن لیمیت سوئیچ نیز می باشد.

کاربرد میکروسوئیچ ها

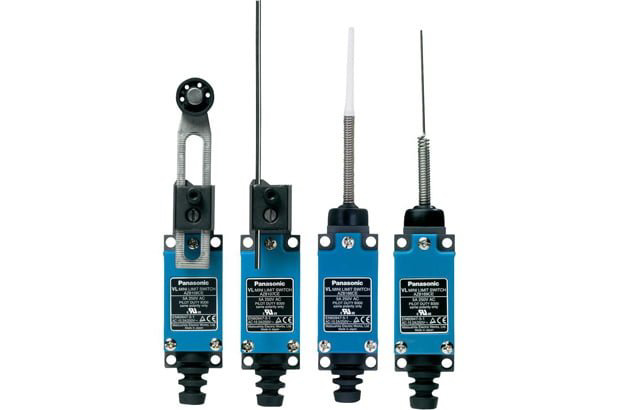

همانطور که می دانید لیمیت سوئیچ چیست کلیدی است که برای قطع و وصل یک حرکت خطی یا دورانی و یا تعویض جهت دوران یک محور کاربرد دارد. این کلید اهرمی دارد که وقتی دسته متحرک به آن برخورد می کند ، کنتاکتی را قطع می کند.

کاربرد اصلی  این قطعات، استفاده در دستگاه‌ های مصرفی و تجهیزات صنعتی می باشد. امروزه کاربرد میکروسوئیچ بسیار گسترده و مختلف گردیده است . از کاربردهای شایع و گسترده این قطعات می توان به اینتر لاک درهای دستگاه  مایکروویوو، کلیدهای تشخیص طبقه، ایمنی در آسانسورها و همچنین دستگاه های سکه ای اشاره نمود.

به طور کلی میکروسوئیچ‏ ها در رباتیک و همچنین ساخت پروژه‏ های دانش‏ آموزی وسیله بسیار پرکاربردی به شمار می روند. بعضی از کاربرد های میکروسوئیچ شامل روبات‏ های تشخیص مانع، تشخیص رسیدن بازوی دستگاه به انتهای دامنه حرکتی، شیشه بالابر خودروها، دزدگیر خودروها و... می‏ باشد. میکروسوئیچ‏ ها با توجه به ولتاژ و جریانی که می‏ توانند از خود عبور دهند تقسیم ‏بندی می‏ شوند و در انواع و شکل‏ های گوناگونی به فروش می‏ رسند.

انواع میکروسوئیچ

تنوع برای این وسیله به اندازه به کار گیری آن در لوازم برقی گوناگون ، بسیار زیاد می باشد ! عملکرد تمامی قطعات یکی بوده اما با استفاده ای که به وفور در لوازم برقی فراهم شده موجب ایجاد تنوع زیاد این قطعات شده است.

از برخی از مدل های میکروسوییچ می توان به این موارد اشاره داشت :

اهرمی ، چرخشی ، تابلویی ، ضد آب ، پدالی ، غلطکی ، بالابر ، کمدی و …

طرز کار میکروسوئیچ

در این بخش با روش کار این وسیله بیشتر آشنا می شوید، در واقع هر میکروسوییچ از ۳ بن  تشکیل شده است که عملکرد آن را تعریف می کند . این سه بن شامل :

1. بن COM
2. بن NC
3. بن NO

اولین بن در تمامی میکرو سوئیچ ها مشترک می باشد و در قسمت ورود به آن جای گرفته شده است . به صورت معمول بن NO از دو دسته ی دیگر به صورت جدا تشکیل شده است. زمانی که تراکم انجام می شود این جای خود را با NC  تغییر می دهد. حال اتصال بین com و nc  برقرار می شود. اجزای کلید محرک، ترکیبی از یک چرخ محوری و یک دکمه فشار می باشند. درواقع مونتاژ محرک و حرکت آن هنگام تغییر وضعیت کلید، تغییر می نماید.

حالت خاموش و روشن میکروسوییچ

در زمانی که کلید زده نشده است ، تمام قسمت های دیگر در وضعیت rest پیش فرض خود قرار می گیرند تا زمانی که مونتاژ داخلی سوئیچ به نیروی محرک پاسخ دهد و وضعیت rest  که کلید را عوض می کند، تغییر می یابد. کیفیت عملکرد سوئیچ، یعنی وقتی که  کلید فشار داده می شود ، به این صورت که حرکت اجزاء مختلف زمانی که کلید زده می شود، قابل مشاهده می باشد.

روش های استفاده از میکروسوئیچ

شاید فهمیدن آن دشوار باشد و تا به حال متوجه حضور پر رنگ میکروسوئیچ ها در زندگی روزمره نشده باشیم اما امروزه  میکروسوییچ ها و سنسور ها در زندگی ما انسان ها بسیار پر کاربرد می باشد. ما هر روزه با صدها مدل از این محصولات در دور و اطراف خود مواجه می شویم حتی بدون آن که حس کنیم و متوجه حضورشان شویم.

به طور کلی هر میکروسوئیچ از دو قسمت تشکیل شده است.

1.قسمتی که ضربه به صورت مکانیکی به میکروسوییچ وارد شده و آن قسمت را تحریک می کند.

2.قسمتی که با تحریک قسمت اول جریان برق را قطع و یا وصل می کند.

میکروسوئیچ ها با مارک ها و برند های مختلفی طراحی و به بازار عرضه می شوند که از ابعاد بسیار کوچک تا ابعاد متوسط متغیر می باشند.

میکروسوئیچ ها دارای کنتاکت جریان خروجی هستند که بر حسب کاربرد متفاوت اند و در حالت معمولی دارای کنتاکت یک باز و یک بسته می باشند.

نحوه کار میکروسوئیچ غلطکی

یک میکرو سوئیچ (micro switch) که گاهی اوقات "کلید مینیاتوری سریع (فنری)" نیز نامیده می شود، یک نوع کلید با اتصال آنی و لحظه ای بوده که بطور گسترده در ابزار خودرو، صنعت و پزشکی بعنوان سنسور کاربرد دارد.

این سوئیچ به دلیل نام کمپانی Micro ، اولین شرکت سازنده این نوع کلید بصورت تجاری "میکرو" نامگذاری شد. محرک این سوئیچ ها اغلب دارای یک چرخ محوری در بالای یک دکمه ی فشاری می باشند. این سوئیچ بطور گسترده ای در برنامه های سیستم کنترل از قبیل اتصالات سوئیچ های ایمنی در آسانسورها، دستگاه های فروش و غیره کاربرد دارند.

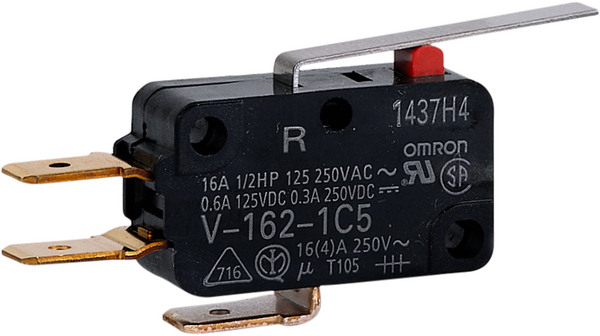

میکرو سوئیچ دارای ساختار مستطیلی لبه دار می باشد و شامل سه نوار اتصال بوده که توصیف کننده حالت عادی (زمین)، باز و بسته می باشد. دو حفره ی مخالف شبیه به مورب به جهت نصب راحت سوئیچ روی سطح آن حفاری می گردند. بطور مشابه، حفره ها در پایانه های نوار اتصال خروجی این امکان را فراهم می آورد تا سیم ها به راحتی لحیم گردند. جعبه پلاستیکی می تواند از محصولات پلاستیکی فنول یا پلی استر ساخته و تولید شود.

مزایا استفاده از میکرو سوئیچ

• نصب راحت ، مصرف آسان و قیمت پایین
• متشکل از بدنه مقاوم در برابر شرایط محیطی مختلف
• دقت و تکرار پذیری بالا
• تحمل جریان بیشتر نسبت به سایر سنسور ها

• مقاومت بالا در برار نویز الکتریکی
• نداشتن جریان نشتی و نداشتن حداقل افت ولتاژ
• عملکرد ساده تیغه
• برخوردار از پوشش بادوام

معایب استفاده از میکرو سوئیچ

• عمر کمتر کنتاکت ها نسبت به سنسورهای مجاورتی
• عدم استفاده در همه‌ی کاربردهای صنعتی
• خرابی قسمت‌های متحرک

ویژگی یک میکروسوئیچ مناسب عبارت اند از:

1ـ از طول عمر مفید وماندگار برخوردار باشد .

2ـ به محض احساس فشار واکنش سریع نشان می دهد .

3ـ از سرعت بسیار بالا برخوردار می باشد .

4ـ قابلیت نصب در انواع دستگاه ها را دارا می باشد .

خرید میکروسوئیچ

برای تهیه انواع این وسیله باید یک سری نکات را به یاد داشته باشید تا بتوانید خرید مناسب تری را انجام دهید. سادگی این وسیله موجب شده که نمونه های تقلبی و بی کیفیت زیادی در بازار فروش لوازم و قطعات الکتریکی و صنعتی تولید گردیده و همین امر سبب شده تا افراد پیش از خرید از  اصل بودن میکروسوئیچ اطمینان لازم‌را به دست آورند. از برند های محبوب آن میکروسوئیچ تله مکانیک ، امرون ، kipepe  ، هانی ول  CNTD  می توان نام برد .

کاربرد میکروسوئیچ در ماشین ظرفشویی چیست؟

میکروسوئیچ ماشین ظرفشویی یک کلید بسیار حساس است که با فشار کم فعال می شود. این فشار کم باعث بسته شدن کامل درب ماشین ظرفشویی می شود و باعث می شود دستگاه با حرکت دادن کنتاکت های الکتریکی شروع به کار کند.
وظیفه میکروسوئیچ این است که دستگاه تا زمانی که درب ماشین ظرفشویی کاملاً بسته نشود شروع به کار نمی کند. بنابراین ، مرحله مدار پس از عبور از کلید تایمر و قبل از کار با سایر اجزای الکتریکی مدار ، از میکروسوئیچ عبور می کند.

سوکت میکروسوئیچ معمولاً در پشت درب ماشین ظرفشویی و در مجاورت لاستیک اطراف درب قرار دارد.
وقتی این کلید ایمنی فعال می شود ، فاز به سایر اجزای الکتریکی رسیده و ماشین ظرفشویی شروع به کار می کند. در واقع:

•    این قطعه عملکردی امنیتی دارد.
•    یعنی در هنگام باز بودن درب از روشن شدن دستگاه جلوگیری می‌کند.
•    این قطعه شامل زبانه است که در روی درب دستگاه قرار دارد و قسمت مکانیزم که در پشت پنل جلویی قرار می‌گیرد.
•    مکانیزم از یک سیم‌ پیچ قفل‌ کننده و یک قفل مغناطیسی تشکیل شده است.
•    نحوه کار این قطعه به این صورت است که با انتخاب برنامه شستشو و زدن دکمه استارت، فرمان فعال شدن میکروسوئیچ درب از سوی برد اصلی دستگاه صادر خواهد شد.
•    این قطعه نیز با دریافت فرمان و اجرای آن مانع از باز شدن درب در حین کار کردن می‌شود.
•    پس از پایان شستشو نیز برد اصلی فرمان غیر فعال شدن را به میکروسوئیچ درب می‌دهد و سپس درب ماشین ظرفشویی آزاد می‌شود.
•    به همین جهت ظرفشویی پس از پایان شستشو برای مدت چند ثانیه بوق کوتاهی را پخش می‌کند و شما پس از پایان آن قادر به بازکردن درب دستگاه خواهید بود.

علائم خراب بودن میکروسوئیچ ماشین ظرفشویی

خرابی میکروسوئیچ درب ماشین ظرفشویی مانند هر نقص و مشکلی دارای علائم و نشانه هایی است که به کاربر کمک می کند آن را متوجه شود. توجه به این علائم و نشانه ها باعث می شود شما در اسرع وقت جایگزین میکروسوئیچ شوید و با ترمیم به موقع آن از بروز سایر مشکلات جلوگیری کنید.

قفل شدن درب ماشین ظرفشویی پس از پایان برنامه شستشو

برای تعمیر باز نشدن درب ماشین ظرفشویی پس از پایان برنامه شستشو مطابق زیر عمل کنید:

•    همانطور که توضیح دادیم ، میکروسوئیچ در ماشین ظرفشویی را تا پایان برنامه شستشو قفل می کند.
•    بنابراین نمی توانید در هنگام کار درب دستگاه را باز کرده و به آن ظرف اضافه کنید.
•    گاهی اوقات درب ماشین ظرفشویی پس از برنامه شستشو به دلیل سوء عملکرد میکروسوئیچ باز نمی شود.
•    این یکی از علائم و نشانه هایی است که به شما هشدار می دهد زمان آن است که میکروسوئیچ درب  جایگزین شود.
•    قبل از تعمیر میکروسوئیچ ، باید درب دستگاه باز شود تا بتوانید ظرف های موجود در آن را تخلیه کرده و سپس این قسمت را تعمیر کنید.
•    برای باز کردن درب ماشین ظرفشویی در مواقع اضطراری ، معمولاً یک اهرم خلاص کننده دستی در دستگاه نصب می شود.
•    محل قرارگیری این اهرم بسته به مدل دستگاه می تواند در زیر قفل درب یا کنار فیلتر تخلیه باشد.
•    به دفترچه راهنمای دستگاه خود مراجعه کنید تا با محل اهرم رها سازی آشنا شوید.
•    پس از باز شدن درب دستگاه و تخلیه محتویات آن ، باید لولا را از نظر شل بودن ، زبانه را از نظر شکستگی و مکانیسم میکروسوئیچ را برای درب به دلیل عدم اتصال بررسی کنید.

مزایای لیمیت سوئیچ‌ها نسبت به سنسورها :

• نداشتن جریان نشتی و داشتن حداقل افت ولتاژ
• دارای بدنه مقاوم در برابر شرایط محیطی مختلف
• تحمل جریان بیشتر نسبت به سایر سنسورها
• عملکرد ساده تیغه‌های NO و NC
• مقاوم در برابر نویز الکتریکی
• دقت و تکرارپذیری بالا
• قیمت اقتصادی
• سهولت در نصب و عملکر آسان
• دقت بالا
• طول عمر بالا
• قابلیت تحمل جریان بالاتر نسبت به سنسور ها
• کاربرد و انواع مختلف

سخن پایانی

میکروسوییچ گونه‌ای از کلید است که با فشار فیزیکی بسیار کوچکی تحریک می گردد. عمل کلید زنی در وضعیت‌ های مشخصی از محرّک رخ می دهد. کاربرد میکروسوییچ ‌ها بسیار گسترده و مختلف می باشد. از کاربردهای رایج میکروسوییچ‌ ها می توان به اینترلاک در دستگاه های مایکروویو، کلید های تشخیص طبقه و ایمنی در آسانسور ها، دستگاه‌ های سکه‌ ای و یا تشخیص جمع‌ شدگی کاغذ در دستگاه‌ های کپی نام برد. اگر چه میکروسوییچ ‌هایی یافت می شوند که قابلیت قطع و وصل موتور های کوچک، لامپ‌ ها و سیم‌پیچ ‌ها را به طور مستقیم نیز دارند.
