میکروسوئیچ یک نوع کلید است که وظیفه قطع و یا وصل نمودن جریان برق در مدارات الکترونیکی می باشد. اولین میکروسوئیچ به وسیله پیتر مک گل در سال ۱۹۳۲ میلادی ساخته شد. مک گل در شرکت باتری سازی برگس کار می کرد و در سال ۱۹۳۷ میلادی یک شرکت با نام تجاری میکروسوئیچ بنا کرد. در حال حاضر شرکت های مختلفی در زمینه ساخت میکروسوئیچ های در حال فعالیت می باشند.

نحوه عمل کرد میکروسوئیچ ها بدین گونه می باشد که تا زمانی که فشار روی شاسی میکروسوئیچ قرار گرفته عمل قطع و یا وصل برق صورت میگیرد و بعد از اینکه فشار از روی شاسی برداشته میشود معکوس حالت اول جریان وصل یا قطع می شود .  در واقع یک لیمیت سوئیچ وسیله ای می­باشد که با حرکت یک قطعه ماشینی و یا با حضور یک جسم شروع به حرکت می­کند، به عبارت دیگر یک وسیله ی الکترومکانیکی است که از یک عملگر مکانیکی متصل به یک دسته از کنتاکت ها تشکیل شده است. وقتی یک جسم از طریق یک عملگر به یک کنتاکت میرسد، دستگاه باعث قطع و وصل شدن کنتاکت ها به منظور ایجاد و یا قطع جریان الکتریکی میشود.

لیمیت سوییچ گروه CHL

یکی از مدل های لیمیت سوئیچ ها، لیمیت سوییچ گروه CHL است. یکی از محصولات با کیفیت کمپانی CNTD، لیمیت سوییچ گروه CHL می باشد که با توجه به دلیل ضریب نفوذ پذیری(IP۶۶) مورد استفاده در محیط های مرطوب نیز می باشد از دیگر ویژگیهای میکروسوییچ دو طرفه قابل تنظیم تیپ باریک CNTD مدل CHL-۵۰۳۰ می توان به موارد زیر اشاره کرد:

دارای سرعت عمل کرد بالا

توانائی عمل در محیط  ۱۰-~۸۰+درجه سانتیگراد

توانائی عمل در محیط با رطوبت %۹۵

دارای کنتاکت NO+NC

دارای کلاس IP۶۶

انواع کاربردهای لیمیت سوئیچ گروه CHL

لیمیت سوئیچ‌ها به دلیل استحکام، سهولت در نصب و عملکرد قابل‌اعتماد در محیط‌های مختلف، کاربردهای مختلفی دارند که می‌توان برای مثال به ماشین‌های برش، نوار‌های نقاله، ماشین‌های تراش خودکار، جرثقیل‌ها و بالابر‌ها و به‌طورکلی در اکثر ماشین‌هایی که کنترل حرکت ابعادی در آن‌ها موردنیاز است اشاره کرد.عمدتاً لیمیت سوئیچ‌ها با یک رله کنترلی، یک کنتاکتور و یا به‌عنوان ورودی در یک PLC مورداستفاده قرار می‌گیرد.

کاربرد لیمیت سوئیچ چیست؟

لیمیت سوئیچ ها می توانند حضور و یا عدم حضور یک شیء را تشخیص دهند و موقعیت، رد شدن و پایان مسیر یک جسم را شناسایی کنند. لیمیت سوئیچ ها به دلیل سهولت در نصب و استفاده آسان، استحکام و قابل اطمینان بودن دارای کاربردهای متنوعی در صنعت می باشند. از لیمیت سوئیچ ها در کنترل حرکت ماشین آلات استفاده می شود، به عنوان مثال می توان به ماشین های تراش اتوماتیک، نوار نقال ها، ماشین های برش، بالابرها و جرثقیل اشاره کرد، همچنین در شمارنده ها و دریل های شعاعی استفاده می شوند. لیمیت سوئیچ ها به منزله بخشی از سیستم کنترلی، به عنوان یک قفل ایمنی یا برای شمارش اجسامی که از یک نقطه مشخص رد می شوند مورد استفاده قرار می گیرند.

انواع مختلف لیمیت سوییچ گروه CHL

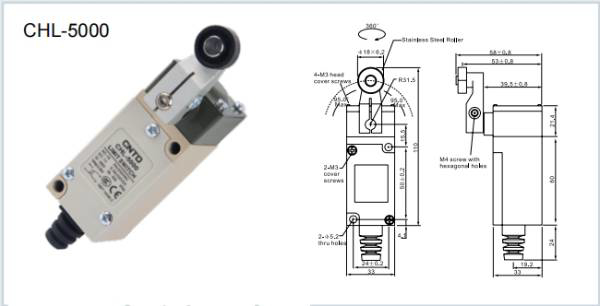

میکروسوییچ دوطرفه تیپ باریک طرح امرن مدل CHL-5000

میکروسوییچ دو طرفه قابل تنظیم تیپ باریک طرح امرن CHL-5030

لیمیت سوییچ قرقره دار فشاری طرح امرن تیپ باریکCHL-5220

لیمیت سوییچ میله ای رگلاژی تیپ باریک طرح امرنCHL-5050

لیمیت سوییچ فشاری ساده تیپ باریک طرح امرنCHL-5100

لیمیت سوییچ قرقره دار فشاری تیپ باریک طرح امرنCHL-5200

لیمیت سوییچ نیم آنتن نیم فنر تیپ باریک طرح امرنCHL-5330

لیمیت سوییچ تمام فنر تیپ باریک طرح امرن CHL-5381

لیمیت سوییچ دو طرفه قابل تنظیم با قرقره بزرگ تیپ باریک طرح امرنCHL-5391
