مشخصات سیم برق استاندارد

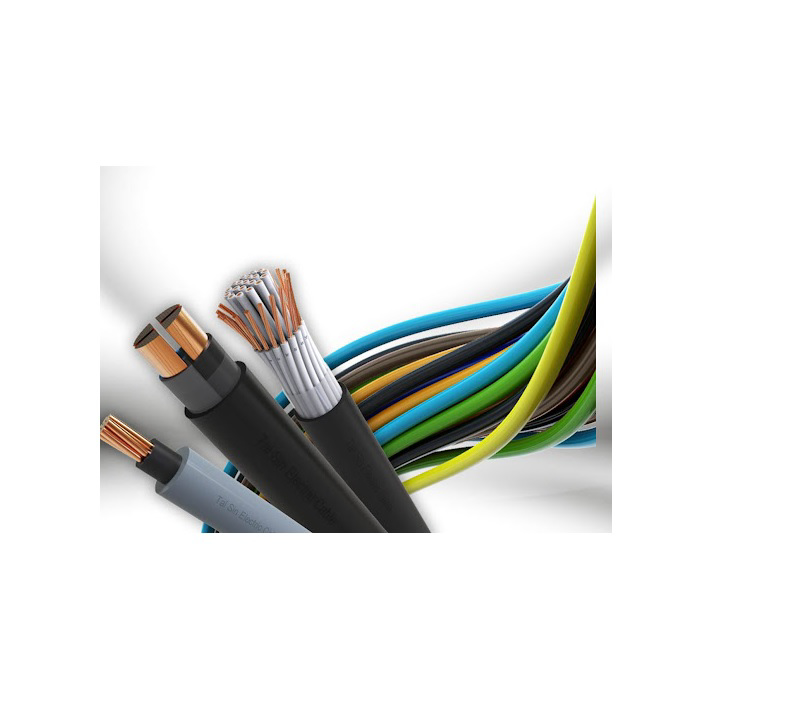

معرفی سیم و کابل

صنعت سیم و کابل یکی از مهمترین صنایع جهان است و شرکت های زیادی در سراسر جهان در این زمینه فعالیت می کنند. همانطور که می دانید ، کابل ها و سیم ها می توانند کاربردهای زیادی داشته باشند ، مانند هدایت جریان الکتریکی در جنبه های مکانیکی و الکتریکی برای کشیدن و بالابردن و در برق برای هدایت جریان برق، از آنها استفاده می شود. بنابراین ، سیم ها و کابل ها می توانند با توجه به کاربردهای مختلف ، اندازه ، رنگ و مواد متفاوتی داشته باشند.

به طور کلی ، انواع کابل در صنعت برق و ساختمان سیم ها از مس و آلومینیوم ساخته می شوند ، که مس بدون شک بهترین ماده برای سیم ها است. به دلیل رسانایی بالا ، برای عبور سریع و آسان برق مناسب است (گاهی درصد خلوص مس در سیم کاهش می یابد و آهن اضافه می شود و در نتیجه درصد خلوص در رسانایی سیم کاهش می یابد) ؛ در مورد آلومینیوم ، وضعیت متفاوت است ، آلومینیوم این فلز متداولی نیست که برای سیم استفاده می شود.

به دلیل استحکام بالا و رسانایی پایین ، برای ساخت سیم توصیه نمی شود. البته هنگام ارجحیت به سیم ها و کابل ها باید پارامترهای دیگری را نیز در نظر گرفت و نمی توان آنها را نادیده گرفت ؛ به عنوان مثال ، اندازه سیم و طول مورد نیاز برای استفاده تأثیر زیادی در انتخاب سیم دارد. استفاده از سیم نیز باعث تفاوت رنگ بین آنها شد.

انوع سیم

دو نوع میله سیم وجود دارد: سیم‌های افشان و سیم‌های مفتول

سیم افشان

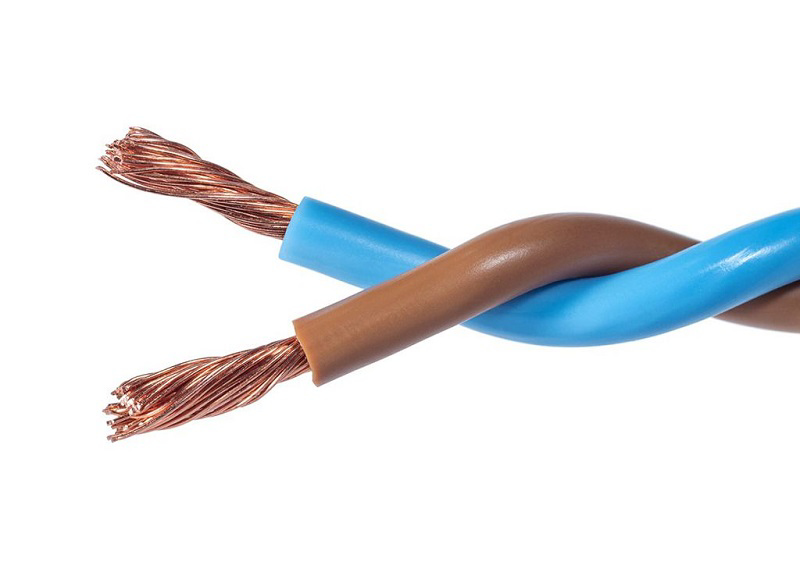

سیم افشان با رشته های بسیار نازک در هم تنیده شده است. سیمهای نازک مسی پیچیده در پلاستیک سبز ، زرد ، سیاه ، آبی ، سبز و بنفش پیچ خورده است. این گروه از سیم ها با توجه به ولتاژ اسمی به دو گروه تقسیم می شوند و بر این اساس استانداردهای متفاوتی در تولید آن استفاده می شود.

ولتاژ اسمی خط افشان 750/450 ولت است.

این نوع سیم برای نصب داخل لوازم الکتریکی و همچنین محافظت از سیستم های روشنایی ، محیط های خشک ، داخل لوله ها و زیر و بالای گچ مناسب است. این نوع کابل افشان مطابق استاندارد بین المللی 60227 IEC 02 یا استاندارد ملی ایران شماره ISIRI (607) 02 تولید می شود و سطح مقطع آن بیشتر از 1 میلی متر مربع است.

ولتاژ اسمی خط افشان 500/300 ولت است
این نوع سیم برای نصب داخل لوله ها ، زیر و بالای گچ و در شیلنگ ها مناسب است. استفاده از این نوع سیم برای نصب مستقیم بر روی سینی های کابل ، مجاری کابل و مخازن ذخیره مجاز نیست. این نوع کابل افشان مطابق استاندارد بین المللی 60227 IEC 06 یا استاندارد ملی ایران ISIRI (607) 06 ، با سطح مقطع 0.5 ، 0.75 و 1 میلی متر مربع تولید می شود.

سیم  مفتول

سیم مفتول یک سیم نرم با روکش مس است که در رنگهای سبز ، زرد ، سیاه ، آبی و قهوه ای موجود است. این سیم های مفتول که سیم کشی ثابت یا خشک نیز نامیده می شود ، برای سیم کشی داخلی تابلوهای برق و توزیع کنندگان مناسب است. استفاده از این سیم ها در زیر لوله ها و گچ مجاز است. سیم هایی با جفت های معمولی پیچ خورده (گروه 2) می توانند به عنوان اتصالات تابلوهای کنترل ، ساخت دسته های سیمی و محصولات الکترونیکی صنعتی استفاده شوند.

سیم مفتول مطابق استاندارد بین المللی 60227 IEC 01 یا استاندارد ملی ایران شماره ISIRI (607) 01 ، ولتاژ اسمی 750/450 ، سطح مقطع بیشتر از 1 میلی متر مربع است و مطابق با استاندارد بین المللی 60227 IEC 05 یا شماره استاندارد ملی ایران ISIRI (607) 05 ولتاژ اسمی تولید 500/300 ولت و سطح مقطع 0.5 ، 0.75 و 1mm2 است.

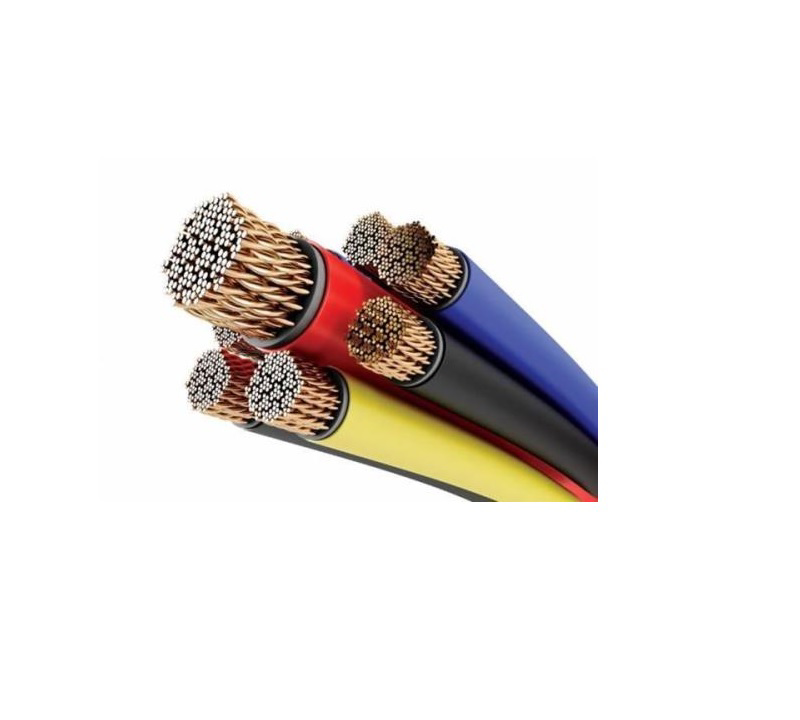

کابل

کابل‌ها با انواع سیمه ای ضخیم - گاهی حتی چند سیم بسیار ضخیم - و با عایق بندی دقیق تر و با دوام تر متناسب با کاربرد و شرایط محیطی در دسترس هستند.
همانطور که می دانید کابل ها و سیم ها دارای استانداردهایی هستند که متناسب با میزان مصرف کنندگان تنظیم شده است که بسیار مهم است و در هنگام انتخاب و خرید محصول به خریدار کمک می کند.

سیم ها و کابل های استاندارد

بر این اساس ، تولید کنندگان سیم و کابل باید مجوز استفاده از علامت استاندارد برای محصولات خود را دریافت کرده و در صورت لزوم اطلاعات مربوط به آن را در اختیار مصرف کنندگان قرار دهند. به طور معمول ، مجوز برای هر محصول واجد شرایط که دارای استاندارد ملی مستقل است ، صادر می شود. در تولید سیم و کابل استانداردهای متفاوتی بسته به نوع محصول و ولتاژ کاری آن تدوین شده است. به عنوان مثال ، استاندارد 3569 ، اولین قسمت برای کابلهای برق با ولتاژ اسمی 1 کیلو ولت و….

در متن پیوست های استاندارد وجود دارد که با کلیک روی نام استاندارد در دسترس شما قرار می گیرد. بر این اساس ، تمام ویژگی های طراحی و عملکرد سیم ها و کابل های استاندارد باید با الزامات استاندارد استاندارد مربوطه مطابقت داشته باشد. بی تردید تفاوت اصلی سیم ها و کابل های استاندارد موجود در بازار که توسط تولیدکنندگان معتبر ارائه می شود و محصولات تقلبی را می توان با بررسی استاندارد و رعایت یا عدم رعایت آن با آن به راحتی تعیین کرد.

استاندارد کابل افشان سبک

از کابل های افشان سبک می توان به عنوان کابل های ورودی و اتصال در لوازم الکتریکی ، لوازم خانگی و ماشین ‌آلاتی با دو اتصال به طور دائمی به کابل استفاده کرد.کابل سبک افشان مطابق استاندارد بین المللی 60227 IEC 52 یا استاندارد ملی ایران شماره ISIRI (607) 52 با ولتاژ نامی 300/300 ولت تولید می شود.

استاندارد کابل مفتولی سبک

کابل مفتول که به آن کابل خشک یا کابل نصب سبک وزن نیز گفته می شود ، مناسب برای کابل های صنعتی و داخلی است و می توان از آن در محیط های خشک ، مرطوب و مرطوب ، داخلی و خارجی و بنایی و بتنی استفاده کرد. از این کابل ها در بتن فشرده یا مستقیماً در زیر زمین استفاده نکنید. این نوع کابل مطابق استاندارد بین المللی 60227 IEC 10 یا استاندارد ملی ایران شماره ISIRI (607) 10 با ولتاژ نامی 500/300 ولت تولید می شود.

جنس هادی کابل

یکی از مشخصات کابل ، جنس هادی مورد استفاده در آن است. اگر یک ماده رسانا باشد ، اگر یک حرف A بعد از حرف N وجود داشته باشد ،به این معنی است که کابل از آلومینیوم ساخته شده است ؛ اما اگر اینطور نباشد ، به این معنی است که کابل از مس ساخته می شود. کابل H بدین معناست که هر رشته هادی عایق شده با کاغذ آلوده به گرافیت با کاغذ فلزی پوشانده شده و سپس همه در غلاف سربی محصور شده اند.

تعداد رشته ها ، سطح مقطع و رنگ کابل

برای تعیین کابل ، علاوه بر حروف بالا ، باید تعداد رشته ها و سطح مقطع هر یک و نوع مقطع آن نیز مشخص شود. سطح مقطع کابل بر حسب میلی متر مربع است. در کابل های فشار ضعیف ، عایق بندی رشته های کابل با رنگ های مختلف مشخص شده است ، اما در کابل های با ولتاژ بالا هنگام اتصال باید دقت کرد ، زیرا رنگ همه رشته ها یکسان است. در مورد کابل های ولتاژ پایین ، همیشه از سیمهای آبی به جای سیم های خنثی و سیم های (زرد و سبز) برای محافظت استفاده کنید.

اعداد روی کابل

سایر خصوصیات کابل که باید مورد توجه قرار گیرد اعدادی هستند که تعداد رشته ها و سطح مقطع هادی کابل را نشان می دهند. برای تعیین کابل یا سیم ، ابتدا تعداد رشته ها و سپس سطح مقطع هادی را ذکر کنید. نمونه هایی از اندازه های کابل با هادی های چند هسته ای 1.5*4 ، 2.5*4 ، 4*4 ، 6*4 ، 10*4 ، 16*4 ، 10+25*3 ، 16+35*3 ، 25+50* 3 ، 70 + 120 * 3 ، 70 + 150 * 3 ، 95 + 180 * 3 و 120 + 240 * 3.

به عنوان مثال ، عبارت NYY 16 + 35 * 3 به یک کابل مسی (پروتودور) با عایق و روکش PVC اشاره دارد. دارای سه رسانا با سطح مقطع 35 میلی متر مربع به عنوان فاز اصلی و هادی با سطح مقطع 35 میلی متر مربع ، که 16 میلی متر مربع است.

علائم و مشخصات کابلهای ولتاژ پایین

در استاندارد آلمانی که معمولاً در ایران استفاده می شود ، ساختار کابل با حروف الفبا نشان داده شده است. به این صورت:

حرف اول ، مواد رسانا (N مربوط به هادی مسی ، NA مربوط به آلومینیوم است)
حرف دوم عایق سیم را نشان می دهد (Y یک علامت پلاستیکی است ، G یک علامت لاستیکی است ، اگر حرفی وجود نداشته باشد ، عایق کاغذ مورد نیاز است).
بخش بعدی نوع غلاف را تعیین می کند. (Y غلاف پلاستیکی ، K غلاف سربی ، KL غلاف آلومینیومی است).
بخش بعدی نوع زره را مشخص می کند (B به معنی سیم فولادی ، Gb به معنی سیم فولادی گالوانیزه است).
قسمت آخر مواد روپوش خارجی را مشخص می کند ، جایی که A فیبر گیاه (جوت) را مشخص می کند.
در زیر علائم و مشخصات برخی از کابل های ولتاژ پایین مورد استفاده در منابع تغذیه آورده شده است.

کابل استاندارد ولتاژ پایین

کابل اتصال زمین (NYY)

NYY: کابل روکش پلاستیکی با عایق هسته مسی

اﻳﻦ ﻧﻮع ﻛﺎﺑﻞ ﻫﺎي برق صنعتی ﺑﺮاي ﻛﺎﺑﻞ ﻛﺸﻲ در زﻳﺮ زﻣﻴﻦ، در آب، در ﻛﺎﻧﺎل و ﻣﺤﻞ ﻫﺎﻳﻲ ﻛﻪ اﺣﺘﻤﺎل ﺿﺮبۀ  مکانیکی نباشد با ولتاژ اسمی آب 60 ولت نامیده می شود. ساختار این نوع کابل از سیم رشته ای نرم شده با رسانای مس ساخته شده است و توسط PVC عایق شده و روکش شده است. سطح مقطع هادی این نوع کابل گرد یا مثلثی است.پس از چرخاندن ، سیم عایق شده در پرکننده قرار می گیرد تا سطح مقطع گرد شود. نوار پلاستیکی با هادی های مثلثی روی کابل پیچیده شده است.

NAYY: کابل روکش پلاستیکی با عایق هسته آلومینیومی
NGG: کابل مسی ، عایق و روکش لاستیکی
NYKB: کابل زره پوش فولادی با روکش سرب با عایق پلاستیکی
NYYGb: هسته مسی ، عایق ، غلاف پلاستیکی و کابل زره پوش فولادی گالوانیزه
NKBA: هسته مسی ، عایق کاغذ ، غلاف سربی ، زره فولادی ، کابل غلاف بیرونی از الیاف گیاهی.کابل فشار قوی دارای ساختار ظریفی است.

نحوه تشخیص سیم های استاندارد در حال کار

برای تعیین استاندارد سیم ، عوامل زیر را باید در نظر گرفت. بدنه خط استاندارد با ISIRI حک شده است. ضخامت لایه عایق سیم نیز باید استاندارد باشد. اگر ضخامت کمتر از استاندارد باشد ،سیم ممکن است عایق نباشد.اگر از استاندارد بیشتر باشد ، ممکن است سطح مقطع سیم کم باشد.  برای محاسبه شعاع ، قطر حاصل را به دو تقسیم کنید. سپس ، از فرمول سطح مقطع یک وتر استفاده کنید و آن را در تعداد وترها ضرب کنید تا سطح مقطع واقعی سیم مشخص شود.

در بیشتر موارد ، مواد رسانای سیم یک تقلب در خلوص سیم مسی است. با نگاه کردن به سیم ، می توانید درصد تقریبی مس را تعیین کنید. برخی از تولید کنندگان آهن را به سیم ها اضافه می کنند. بنابراین ، برای بررسی این موضوع ، انتهای سیم بریده می شود ، اگر زرد و براق باشد ، درصد مس قابل قبول است ، اما اگر خطوط سیاه مشاهده می کنید یا سیم افشان روشنایی لازم را ندارد ، از آن از سیم آهنی استفاده کنید. به رفته.

سیمهای استاندارد ضمانت شده توسط سازنده را وزن کنید و آنها را با سیمهای مارک جدید مقایسه کنید. به دلیل ضخامت اضافی ، این روش چندان دقیق نیست. از آنجا که انتهای سیم برای سیمهای استاندارد ساخته شده است ، سیمهای برهنه را در انتهای سیم قرار می دهند ، اگر کاملاً ثابت نباشند ، بدیهی است که تعداد رشته های سیم مسی در این اندازه غیرقابل قبول است.

کلام آخر

اگرچه اصطلاحات سیم و کابل اغلب به جای یکدیگر استفاده می شوند ، اما سیم از نظر فنی یک شیء رسانا است و یک کابل مجموعه ای از سیم ها است که در یک غلاف پلاستیکی محافظ پیچیده شده است. انواع مختلف سیم و کابل دارای استانداردهای خاصی هستند. یکی از راههای اطمینان از استاندارد سیم و کابل ، کد ده رقمی است که به سازنده اختصاص داده شده است. این بدان معناست که تمام محصولات سیم و کابل باید دارای این کد ده رقمی باشند تا مشخص شود که آیا این کد برای کدام شرکت معتبر است یا قابل اجرا است
