    مشکلات رایج در تابلو برق ها کدام اند؟

    مشکلات رایج در تابلو برق ها کدام اند؟

    ما در این مقاله می خواهیم به موضوع تابلو برق بپردازیم، و اینکه چه مشکلاتی ممکن است؛ در این جعبه فولادی پیش آید، پس ما را تا انتهای مقاله همراهی کنید.

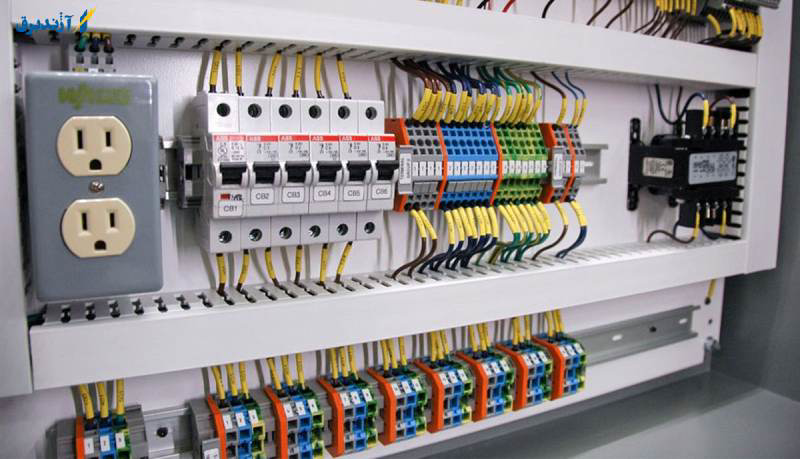

    تابلو برق چیست؟


     تابلو برق ساختمان در صنعت برق جهت نگهداری از تجهیزات الکترونیکی مورد استفاده قرار می گیرد، این تجهیزات الکترونیکی شامل، کلیدها ، دستگیره های کنترلی و ابزارهای نمایشی و .....می باشد.


    اگر بخواهیم، تابلوی برق را به شکل ساده تر بیان کنیم، باید گفت، تابلو برق شکل کابینت مانندی دارد، که با توجه به کاربردی که در مکان مورد نظر دارد، دارای ابعاد کوچک و بزرگ  می باشد، که قطعات کنترل، سیم کشی ها، و دیگر تجهیزات نمایشگر شامل، فرکانس، ولتاژ و جریان نصب در آن تعبیه شده است، نا گفته نماند، که تابلوی برق دارای درب می باشد، که با بستن درب آن بعد از بازرسی و چک کردن قطعات برقی، از تماس افراد( به منظور جلوگیری از خطر برق گرفتگی)  و همچنین نفوذ آب به درون قطعات برقی جلوگیری می کند.

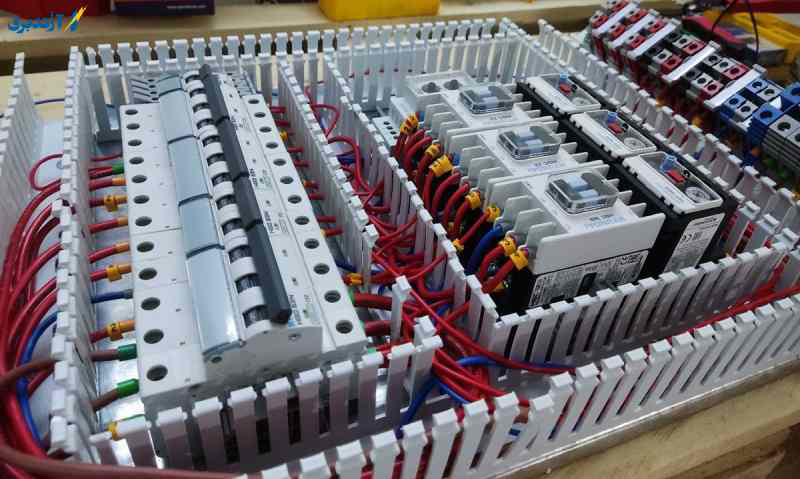

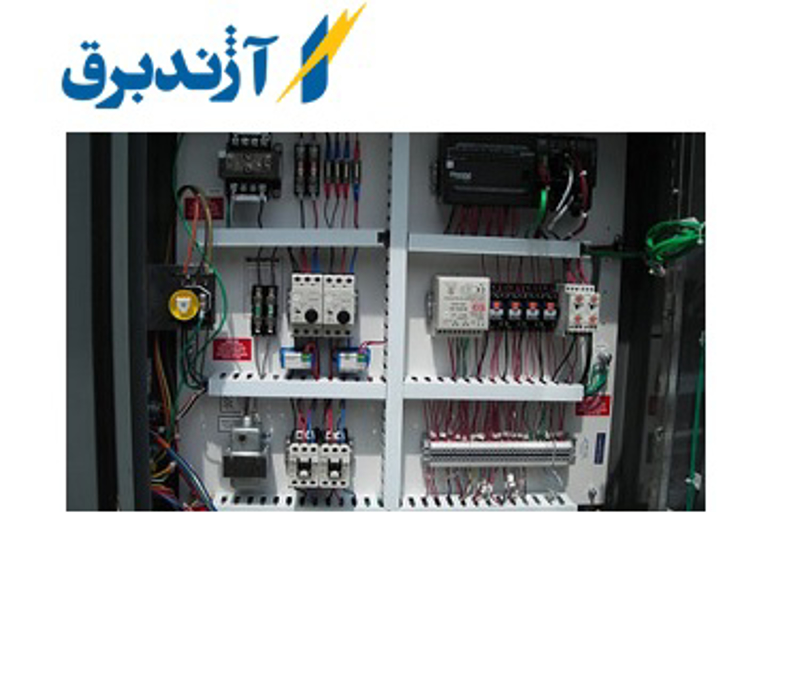

    اجزاء تشکیل دهنده تابلوی برق


    بدنه


    قسمت اصلی یک تابلوی برق بدنه آن می باشد، بدنه قسمت فلزی است، که تمام تجهیزات الکترونیکی در آن تعبیه می شود.


    ترانس جریان


    ترانس جریان در تابلوی برق برای افزایش یا کاهش جریان یا ولتاژ در تابلوی برق به کار می رود.


    تجهیزات اندازه گیری


    تجهیزات اندازه گیری در تابلوی برق شامل، ولت متر، آمپر متر، فرکانس متر، وات متر

     اجزاء تشکیل دهنده تابلوی برق


    انواع کلیدها


    کلیدهای که در تابلوی برق تعبیه شده ، برای قطع و وصل کردن مدار در تابلوی برق به کار می رود، که این کلیدها شامل، کلیدهای سلکتوری، غلتکی ، میکروسوئیچ ، فلوتر، بوش، باتون و......می باشد.


    انواع رله ها


     رله چیست در تابلوی برق در جهت ارسال فرمان قطع و وصل برق در تابلوی برق مورد استفاده قرار می گیرند، این رله ها عبارت اند از: رله کنترل فاز، رله کنترل باز، رله زمانی یا تایمرو ....


    بی متال


    بی متال در صورت بروز جریان زیاد در تابلوی برق، فرمان قطع جریان را می دهد.


    کنتاکتور


    این قطعه در تابلوی برق به منظور قطع و وصل مدار فرمان را از راه دور می دهد.


    ارتباطات


    ارتباط همه قطعات در تابلوی برق توسط هادی ها انجام می شود، هادی ها عبارت اند از؛ سیم، شینه، کابلشو و.....

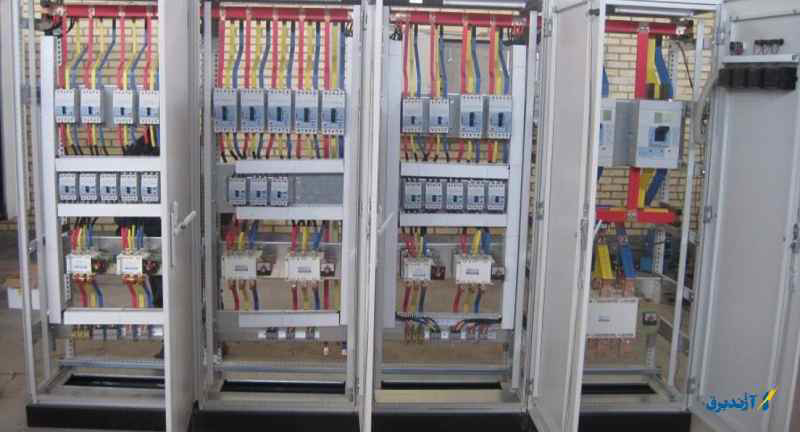

    انواع تابلوها

    • تابلوهای ایستاده
    • تابلوهای اصلی
    • تابلوی نیمه اصلی
    • تابلوی فرعی
    • و.......

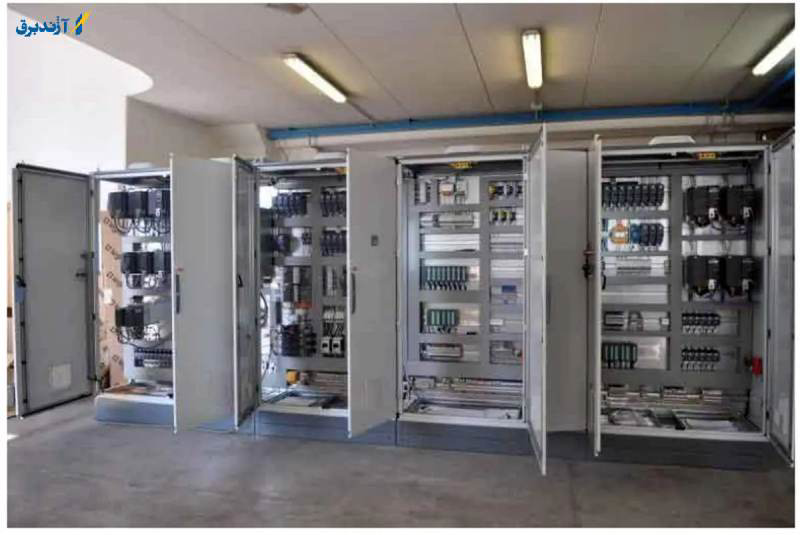

    ساختمان عمومی تابلوها


    در زمان ساخت همه تابلوها اعم از تابلوهای اصلی، ایستاده، نیمه اصلی و فرعی و.....این تابلوها طوری طراحی و ساخته می شوند، که نیاز به جوشکاری و نقاشی مجدد در اینده  نداشته باشد و همه قسمت ها از جمله سوراخ ها مناسب و در ضمن جابه جایی پیچ و مهره تعبیه شده است.


    در بالای همه تابلوها قلابی برای حمل و جابه جایی راحت تر تابلوی برق تعبیه شده است , تابلوهای برق طوری ساخته شده اند، که دارای فضای کافی می باشند، و همین امر موجب می شود، راحت تر همه قسمت ها را در تابلوی برق بررسی کنید.


    همه درب تابلوهای برق مجهز به قفل و لولا و همچنین پیچ و مهره  و لاستیک می باشد. اسکلت تابلوهای ایستاده از ورق های فولادی با ضخامت 2 میلی متر و همچنین فشار ضعیف تشکیل شده است. تابلوهای که بزرگتر هستند و از چند سلول تشکیل شده اند، به وسیله پیچ و مهره به هم متصل می شوند. بدنه همه تابلوها از دو قسمت شاسی و بدنه تشکیل شده اند، که این قسمت ها به وسیله پیچ و مهره بهم متصل می شوند.

    ضرورت استفاده از تابلوی برق

    • به منظور حفاظت افراد از خطر برق گرفتگی و همچنین ایمنی تجهیزات الکترونیکی از تابلو برق استفاده می شود
    • تعمیر و سرویس دهی تجهیزات الکترونیکی در تابلو برق راحتر انجام می شود
    • در تابلو برق سیستم های الکترونیکی به صورت  بهم پیوسته و با هزینه کمتر قرار داده می شود
    • با استفاده از تابلو برق از سیستم های الکترونیکی بهتر محافظت می شود


    نشانه های بارزی که خبر از وجود مشکل در تابلو برق می دهند، کدام اند؟


    هر وسیله و دستگاهی بعد از یک دوره زمانی دچار مشکل و به دنبال آن خراب می شود، تابلوی برق و تجهیزات الکترونیکی که در آن قرار داده شده است، نیز از این قاعده مستثنی نیست و در یک دوره زمانی دچار مشکل می شود، اما اینکه چه موقع به وجود مشکل در تابلوی برق پی ببریم، حائز اهمیت بوده و با بروز نشانه های زیر باید تابلو برق را بررسی و چک کنید، تا از عدم کارکرد صحیح تابلو برق مطمئن شوید.

    • آتش گرفتن و ذوب شدن کابل های داخلی تابلو برق
    • صدایی شبیه به صدای سرخ شدن از تابلوی برق شنیده شود
    • داغ شدن کلیدها در تابلو برق
    • ریست نشدن کلیدها
    • خارج شدن بوی دود و سوختگی از تابلو برق
    • بالا زدن دائمی کلیدهای مینیاتوری

     نشانه های بارزی که خبر از وجود مشکل در تابلو برق می دهند، کدام اند؟


    در صورت داغ کردن تابلوهای برق، کابل ها و سیم های موجود در تابلو برق از حرارت زیاد ذوب و در بعضی مواقع آتش می گیرد، و به دنبال آن کلیدهای مینیاتوری نیز بالا می زنند، و در پی آن سیم های دیگر نیز آتش می گیرند و بوی سوختگی از تابلوی برق خارج می شود.


    همه موارد گفته شده، از نشانه های بارزی بود، که در صورت داغ شدن تابلوی برق ایجاد می شود، اما این که چه مشکلاتی در تابلوی برق به وجود می آید که باعث داغ شدن و در نتیجه سوختگی کابل ها و سیم های برق می شود، جای بحث و گفتگو دارد. در این قسمت از متن ما به بررسی این مشکلات می پردازیم، پس ما را همراهی کنید، تا بتوانیم در این رابطه اطلاعات مفیدی در اختیار شما بگذاریم.

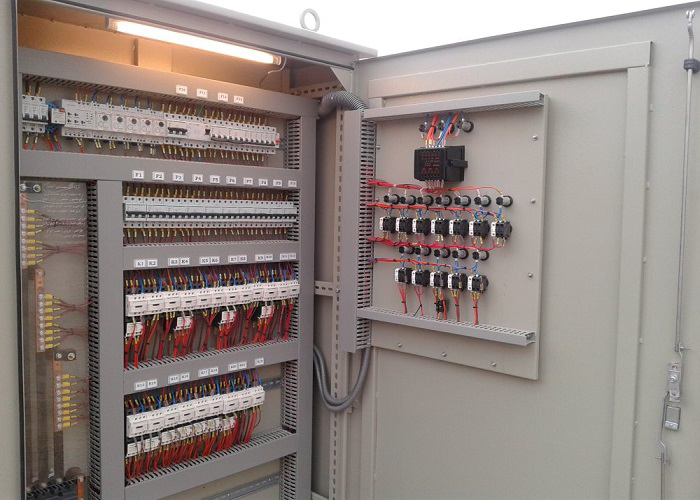

    مشکلات رایج در تابلوی برق

    دو یا چند کابل روی هم قرار گرفته باشد

    اگر در میکروسوئیچ درب تابلو برقتعداد خروجی برای انشعاب بیش از حد مجاز باشد، این امر بر اثر قرار گرفتن چند کابل بر روی هم به وجود می آید، که در نتیجه سطح تماس نیز کاهش می یابد، در واقع یکی از مشکلاتی که موجب داغ کردن تابلوی برق می شود، قرار گرفتن دو یا چند کابل بر روی یکدیگر می باشد.

    شل بودن اتصالات در داخل تابلو برق


    اگر در تابلوی برق ، اتصالات سیم ها و کابل ها به صورت شل باشد و درست و صحیح سیم ها و کابل ها بهم متصل نشده باشند، سطح مقاومت در محل اتصال سیم ها و کابل ها کاهش می یابد و همین امر موجب ایجاد حرارت و سوختن و در نهایت آتش گرفتن کابل ها و سیم ها در تابلوی برق می شود.

    نا متعادل بودن بار در تابلوی برق


    در تابلوی برق باید بار به صورت متعادل و به شکل سه فاز تقسیم شود، در صورت نا متعادل تقسیم شدن بار در تابلوی برق، موجب داغ شدن تابلوی برق و آتش گرفتن سیم ها و کابل ها در تابلوی برق می شود.

    استفاده نکردن از کابلشوی بیمتال در تابلوی برق


    به منظور پیش گیری از هر گونه مشکلی در تابلوی برق، بهتر است، در زمان ساخت تابلوی برق از کابلشوی مسی برای کابل مسی و از کابلشوی آلومنیومی برای کابل آلومنیومی استفاده شود، استفاده از کابلشوی بیمتال در محل اتصال این دو نوع کابل موجب جلوگیری از احتمال ساییدگی محل اتصال و همچنین داغ شدن تابلوی برق می شود.


    خراب شدن قطع کننده مدار در تابلو برق


    همان طور که در مبحث بالا گفته شد، تابلوی برق مانند یک جعبه فلزی می باشد، که سایر تجهیزات الکترونیکی از جمله، هشدار دهنده ها، کنتاکتورها، کابل های برق ، کلید مینیاتوری  و همچنین مدارهای برق در آن تعبیه می شود.


    دقت داشته باشید، که هر کدام از این قسمت ها در تابلوی برق روشنایی، موتور خانه،  آسانسور، مشاعات و.......را مدیریت و کنترل می کنند. در واقع زمانی که جریان ورودی که  به کلید مدار شکن می رسد، بیش از حد ظرفیت آن باشد، کلید مدار شکن موجب حرارات و گرمای تابلوی برق می شود، و در نتیجه برق آن قسمت قطع می شود.


    چرا چنین مشکلی در کلید مدار شکن در تابلوی برق به وجود می آید؟ در جواب این سوال باید گفت، تابلوهای برق خانه های قدیمی به علت کار کرد زیاد در طول سالها و همچنین نداشتن تهویه مطبوع در تابلوی برق موجب بار بیش از حد بر روی کلید مدار شکن می شود، در نهایت کلید مدار شکن با تولید حرارت در تابلوی برق موجب قطعی برق و گرم شدن بیش از حد تابلوی برق می شود.

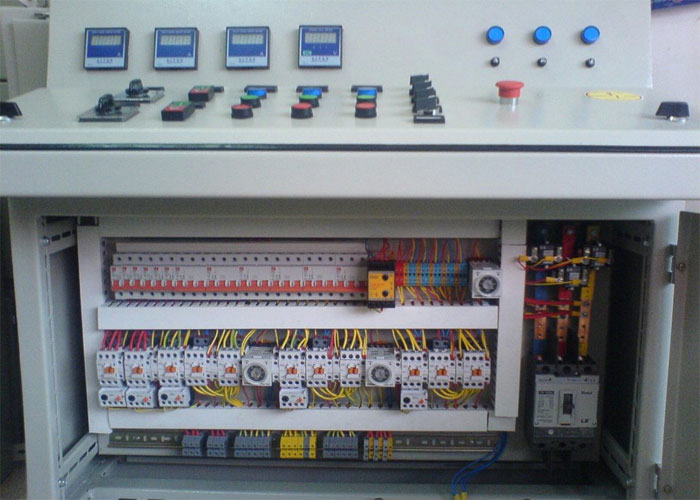

    در زمان عیب یابی و رفع مشکل در تابلوی برق به چند نکته دقت داشته باشید:


    1-قبل از هر چیز قفل درونی سیستم تابلوی برق را چک کنید، در بعضی از موارد این احتمال وجود دارد، که مشکلاتی که در تابلوی برق به وجود می آید، مربوط به قفل درونی سیستم تابلو برق می باشد، و هیچ ارتباطی به تجهیزات الکترونیکی که در تابلوی برق تعبیه شده است، ندارد.

    2-بهتر است، در ابتدا درب تابلوی برق را باز کرده و تمام قسمت ها را در تابلوی برق چک کنید، تا هر گونه سوختگی و ذوب شدن سیم ها و کابل ها را در تابلوی برق بیابید.
    3- اگر در گذشته نیز قسمت های از تابلوی برق را  تعمیر و عیب یابی کرده اید، بهتر است، به آن قسمت ها بیشتر نگاه کنید، شاید دوباره همان قسمت ها دچار عیب و ایراد شده اند.
    4-برای اطمینان از عملکرد درست مدارات، بهتر است، نقشه مدارات الکتریکی را بررسی کنید.
    5-برای اینکه از عملکرد بعضی از قسمتهای مهمتر در تابلوی برق مطمئن شوید، بهتر است، رله های حفاظتی، کلیدهای اتوماتیک و همچنین فازها را در تابلوی برق کنترل کنید.
    6-در زمان بررسی تجهیزات الکترونیکی در تابلوی برق، به آلارم ها و خطاهایی از جمله ، ولت مترها و آمپر مترها در تابلوی برق دقت داشته باشید، چرا که همان قسمت که آلارم و خطا می زند، دچار مشکل شده است.
    7-در مرحله پایانی رفع عیب یابی در تابلوی برق به این نکته نیز دقت داشته باشید، که تست جریان مصرفی، تست مقاومت عایقی و همچنین پیوستگی مدار را چک و بررسی کنید.
    ما انواع مشکلاتی که بیشتر در تابلوی برق رایج تر است، را برای شما بیان کردیم و در ادامه به چند نکته در رابطه با عیب یابی تابلوی برق اشاره کردیم، پس بهتر است، به یک سری از اقدامات اولیه در جهت رفع عیب یابی در تابلوی برق نیز اشاره ای داشته باشیم، پس با ما در این قسمت از مقاله نیز همراه شوید؛
    اقدامات اولیه در رفع عیب یابی تابلوی برق
    1-در صورت چک کردن کابل های موجود در تابلوی برق، در صورت ضعیف بودن کابل های برق در تابلوی برق ، بهتر است، کابل های قدیمی را با کابل های جدید تعویض کنید.
    2-برای افزایش بازدهی در تابلوی برق، بهتر است، یک مدار جدید الکترونیکی به آن اضافه شود.
    3-بهتر است، برای مطمئن شدن از سالم بودن تجهیزات الکترونیکی، برخی از قسمت های تابلوی برق از جمله رله ها، مدار شکن ها و کلیدهای مینیاتوری را تعویض کنید.
    4-در صورت اضافه کردن آسانسور و موتور خانه به ساختمان، برای اینکه موتور برق بتواند، نیاز الکترونیکی ساختمان را رفع کند، بهتر است، تجهیزات داخلی تابلو برق را ارتقا داد.

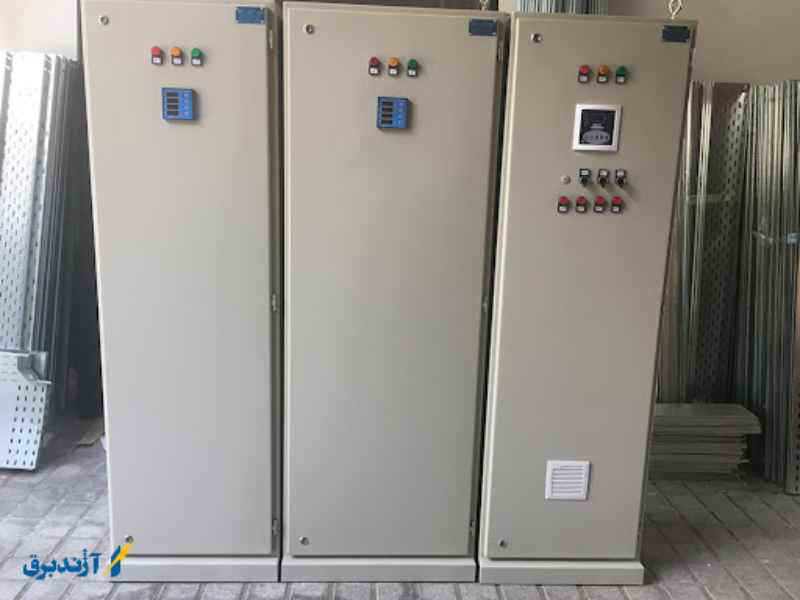

    عوامل موثر بر قیمت تابلو برق


    تابلو برق مانند یک جعبه فلزی می باشد، تابلو برق علاوه بر اینکه از سیستم های الکترونیکی محافظت می کند، خطر برق گرفتگی را هم کاهش می دهد. انواع مختلفی از تابلو برق در بازار موجود می باشد، که قیمت هر کدام از تابلو برق ها تحت تاثیر عواملی از قبیل زیر می باشد؛

    1. نرخ بازار ارز
    2. جنس
    3. روش  فروش
    4. برند تولید کننده
    5. میزان عرضه و تقاضا برای تابلوی برق
    6. همه این موارد گفته شده، از عوامل مهمی هستند، که بر قیمت تابلوی برق موثر بوده و در نتیجه تابلو برق قیمت نوسانی خواهد داشت.


    نکته قابل توجه


    تابلو برق از سیستم های الکترونیکی در برابر عوامل محیطی محافظت می کند، این عوامل محیطی شامل باران، ذرات گرد و غبار و هر گونه آلودگی دیگر می باشد، جالب توجه اینکه در درب تابلو برق نوار اسفنجی تعبیه شده است، که این نوار اسفنجی نقش قابل توجهی در جلوگیری از ذرات گرد و غبار به داخل  سیستم های الکترونیکی دارد.

    سخن پایانی


    برای حفاظت از تجهیزات الکترونیکی در یک ساختمان از تابلوی برق استفاده می شود، در تابلوی برق کل تجهیزات الکترونیکی طراحی و تعبیه می شود، به همین دلیل کوچکترین در تابلوی برق موجب قطعی برق و از همه مهمتره موجب آتش سوزی در کل ساختمان می شود، پس چه بهتر که در صورت مشاهده هر گونه علائم خرابی در تابلوی برق، سریعتر در جهت رفع عیب یابی تابلوی برق اقدام کنید، تا متحمل هزینه ها و خسارات ناشی از حریق در ساختمان به علت ایراد در تابلوی برق نشوید، و از متخصصان و تعمیر کاران حرفه ای در جهت تعمیر تابلوی برق کمک بگیرید.
