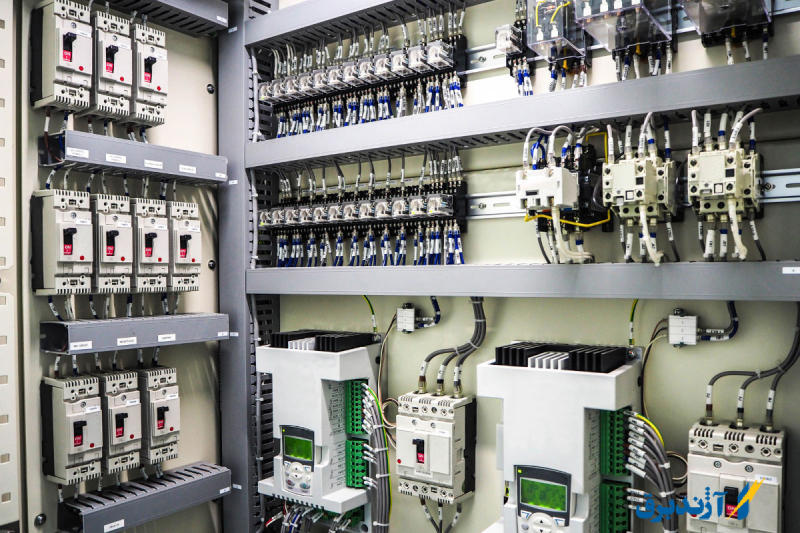

    معرفی ابعاد استاندارد تابلو برق صنعتی

    تابلو برق صنعتی دارای انواع مختلفی است که از طریق آشنایی با ابعاد استاندارد آن، میتوان به راحتی اقدام به انتخاب تابلو برق مورد نیاز نمود. در بعضی موارد، تابلو برق مد نظر افراد خارج از سایز استاندارد می باشد که با ساختن تابلو برق های سفارشی، مشکل آنها رفع می شود.


    به طور کلی بهتر است با انواع تابلو برق از لحاظ ابعاد استاندارد آشنا شده و طبق استاندارد، تابلوی خود را انتخاب و مونتاژ نمایید. به همین دلیل در این مقاله به تابلو برق صنعتی و معرفی ابعاد استاندارد آن می پردازیم. پس همراه ما باشید.

    تابلو برق چیست؟


    به محفظه ای بسته که تجهیزات الکترونیکی، اتوماسیون و برق صنعتی میتواند در آن نصب شود، تابلو برق گفته می شود. به طور کلی تابلو برق برای کنترل تجهیزات به کار رفته در تاسیسات ساختمانی و صنعتی، کاربرد دارد.
    این تابلوها در اندازه و ابعاد مختلفی، طراحی و تولید شده و استانداردهای مشخصی دارند.

    وظایف تابلو برق چیست؟


    تابلو برق وظایف متعددی بر عهده دارد. از جمله:


    ●کنترل فرآیندهای صنعتی مانند plc، کنترل موتورهای الکتریکی
    ●برق رسانی به تجهیزات گوناگون صنعتی
    ●اصلاح ضریب توان که معروف به تابلوهای خازنی می باشند.

    انواع تابلو برق صنعتی:


    تابلو برق بر اساس عوامل مختلف، به دسته بندی های گوناگونی تقسیم بندی می شود که در ذیل به بیان آن می پردازیم:


    ●دسته اول بر اساس عملکرد تابلو برق بوده و از این جهت به تابلو برق راه اندازی الکتروموتور، تابلو برق plc، تابلو بانک خازنی، تابلو توزیع و… تقسیم بندی می شود.
    ●دسته دوم بر اساس محل نصب بوده که در محوطه باز یا بسته می باشد.
    ●دسته سوم بر اساس ایستایی تابلو برق می باشد و به تابلوهای ایستایی، دیواری و… دسته بندی می شود.
    ●دسته چهارم بر اساس شکل و ساختار تابلو برق است‌‌. مانند تابلوهای کشویی

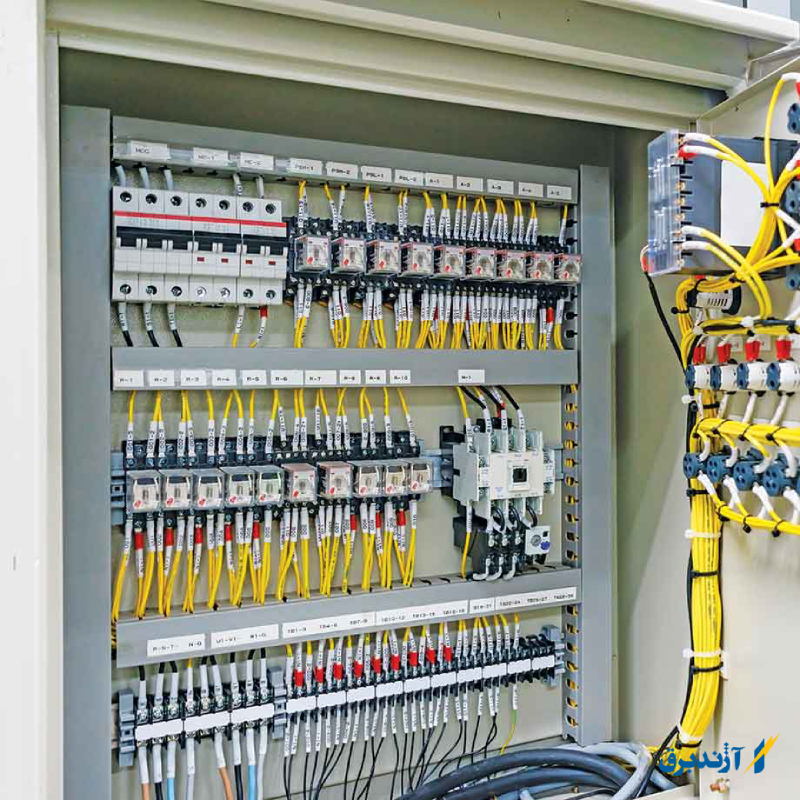

    ابعاد استاندارد تابلو برق صنعتی

    ابعاد استاندارد تابلو برق صنعتی:

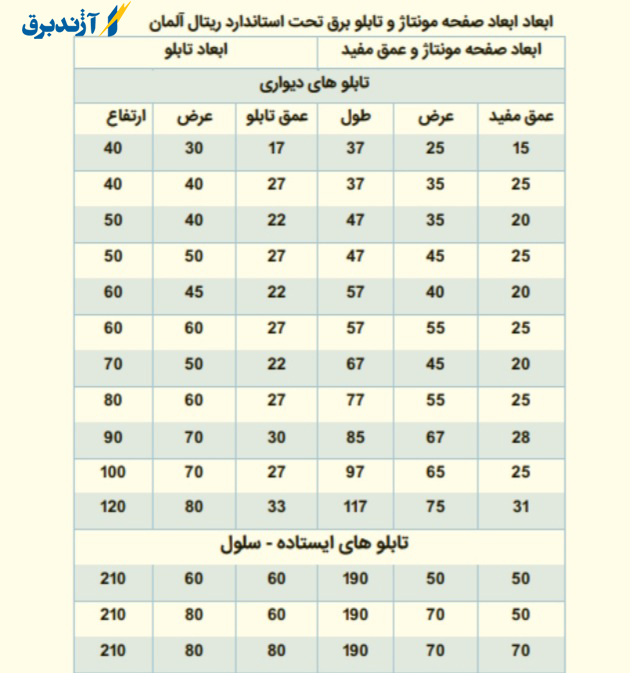

    جدول زیر، استاندارد تابلو برق صنعتی برای دو نوع ایستاده و دیواری می باشد:

    اجزای تشکیل دهنده تابلو برق صنعتی:


    ●فیوزها: این قطعات، وظیفه توزیع برق ورودی در تابلو برق را بر عهده داشته و قسمت پاور نیز نامیده می شود. فیوزها دارای انواع مختلف تک پل، دو پل، سه پل، چهار پل می باشند.
    ●کنتاکتورها: این قطعات وظیفه ایجاد ارتباط الکتریکی بین قطعات توزیع و عملگرها را برعهده دارند. این کنتاکتورها دارای انواع DC، AC از رنج کاری ۹ آمپر تا ۶۳۰ آمپر در دو نوع ۳پل و ۴ پل موجود می باشند.
    ●رله ها: محل قرارگیری این قطعات مانند کنتاکتورها بوده و در قسمت فرمانی تابلو برق صنعتی قرار می گیرند. همچنین به دلیل سرعت بالایی که در فرآیند کلید زنی دارند، در قسمت فرآیند کنترلی نیز کاربرد دارند.رله ها دارای دو نوع AC و DC و ولتاژهای کاری مختلف مانند ۱۲،۲۴،۴۸، ۱۱۰، ۲۲۰ می باشند.
    ●کلیدهای حفاظتی: این کلیدها وظیفه حفاظت از عملگرها و جان انسان ها را برعهده داشته و شامل کلیدهای محافظ جان، بیمتال ها، کلیدهای حرارتی مغناطیسی می شوند.
    ●ریل تجهیزات: از طریق ریل ها میتوان قطعات را نصب نموده و به صورت ثابت نگه داشت. در نتیجه قطعات برقی میتوانند وظیفه خود را در تابلو برق به طور صحیح انجام دهند. ریل های به کار برده در تابلو برق صنعتی، انواع مختلفی از لحاظ جنس و شکل دارند.
    ●سیم: سیم ها از دیگر قطعات موجود در تابلو برق می باشد که وظیفه ایجاد ارتباط الکتریکی بین تمامی قطعات موجود در تابلو برق صنعتی را بر عهده دارند.سیم ها از لحاظ توان مصرفی و نوع عملکرد دارای انواع مختلفی بوده و به طور کلی، از دو نوع مفتولی و افشان در تابلو برق صنعتی استفاده می شود.همچنین از لحاظ جریان مصرفی در انواع سایزهای ۰/۵، ۰/۷۵، ۱، ۱/۵، ۲/۵، ۴، ۶، ۱۰ به کار گرفته می شود.

    سایر قطعات تشکیل دهنده تابلو برق صنعتی:


    تابلو برق صنعتی از اجزای مختلفی تشکیل می شود که در بالا به چند مورد از آن اشاره نمودیم. سایر اجزای تشکیل دهنده تابلو برق صنعتی شامل داکت، سیگنال، وسایل اندازه گیری، ترانس های جریان و ولتاژ، ترمینال ها، plc ، HMI ، شاسی ها، مقره، شمس مس، شرینگ، منابع تغذیه و… می شود.

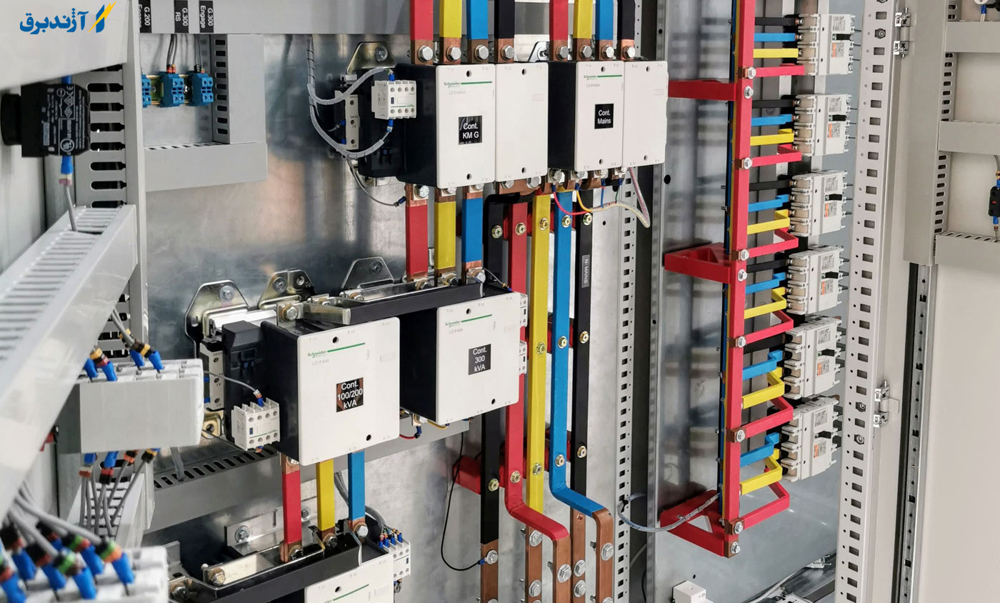

    قطعات تشکیل دهنده تابلو برق صنعتی

    قیمت تابلو برق صنعتی:


    در قیمت تابلو برق صنعتی، عوامل مختلفی موثر هستند. از جمله این عوامل، جنس محفظه می باشد که میتواند فلزی یا پلاستیکی باشد. نوع فلزی آن میتواند از جنس آهن یا استیل بوده و نوع پلاستیکی آن نیز دارای دو مدل ساده و شفاف است. همچنین مساحت و حجم محفظه را نیز باید مورد توجه قرار داد.


    تجهیزات و لوازم به کاربرده در تابلو برق صنعتی، برند به کار برده شده در ساخت تجهیزات، نوع کیفیت و ولتاژی که در طراحی به کار رفته و… هر کدام قیمت های متفاوتی داشته و بر روی قیمت نهایی تابلو برق صنعتی تاثیر گذار هستند.


    بنابراین میتوان گفت قیمت تابلو برق صنعتی با توجه به موارد گفته شده، برآورد می شود. در ضمن با توجه به اینکه تابلو برق صنعتی اغلب در کارخانه ها، کارگاه ها و به منظور محل قرار گیری تجهیزات کنترلی و حفاظت الکتریکی مورد استفاده قرار می گیرد، قیمت و هزینه راه اندازی و نصب تابلو برق صنعتی ممکن است بر اساس نیاز هر مکان، جریان و ولتاژ ورودی، حساس بودن قطعات الکتریکی موجود در آنها عددی متفاوت باشد.


    نتیجه گیری


    تابلو برق صنعتی فضایی است که تجهیزات برقی در آن نصب شده و لزوما فلزی نبوده و جنس غیر فلزی آن نیز وجود دارد. درون تابلو برق، تجهیزات مختلفی وجود دارد که این تجهیزات با توجه به هدفی که تابلو برق برای آن طراحی شده است، متفاوت هستند.

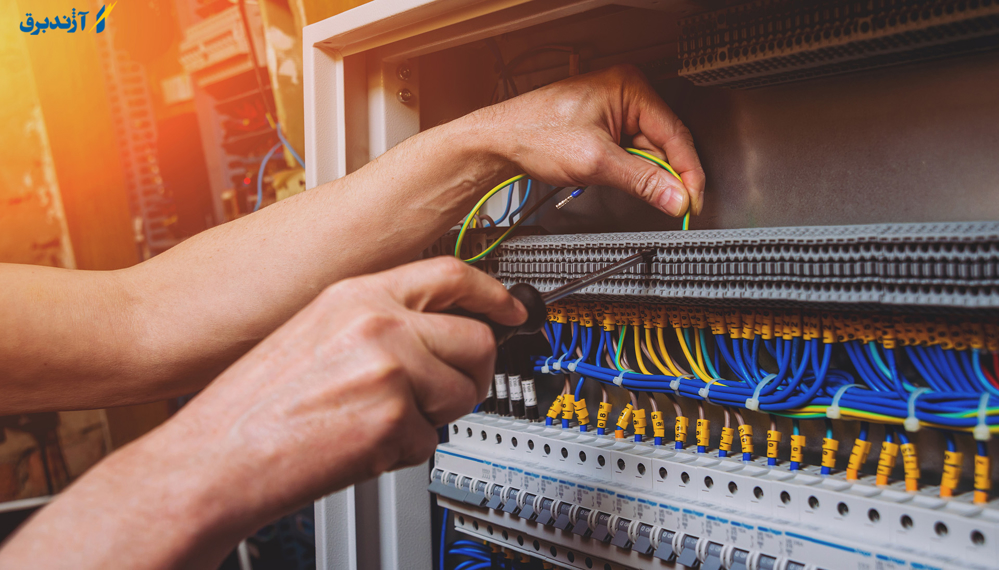

    قیمت تابلو برق صنعتی


    همچنین تابلوهای برق صنعتی، از جمله اجزای مهم در پروژه هایی می باشد که مربوط به برق هستند. علاوه بر این، تابلو برق ها در واحدهای صنعتی و مسکونی نیز کاربرد دارد.پس کاربرد تابلو برق صنعتی این است که بتوان تجهیزات مختلف را درون آن نصب کرد. تابلو برق صنعتی بر اساس عملکرد، انواع مختلفی داشته و هر کدام با توجه به کاربردی که دارند، در محل متفاوتی نصب می شوند.در این مقاله به تابلو برق صنعتی و تجهیزات تشکیل دهنده آن پرداختیم‌. همچنین ابعاد استاندارد آن را نیز در اختیار شما قرار دادیم. امیدواریم که اطلاعات مفیدی در این زمینه، کسب نمایید.
