معرفی تابلو برق فشار ضعیف و کاربرد آن
تابلو برق ها از نظر ولتاژ در سه دسته تابلو برق فشار ضعیف LV، تابلو برق فشار متوسط MV و تابلو برق فشار قوی HV دسته بندی می گردید. به طور کلی تابلو برق ها محفظه های فلزی یا غیر فلزی می باشند که تجهیزات مختلفی را در خود جای داده اند و از تجهیزات الکترونیکی نگهداری می نماید.
تابلو برق فشار ضعیف به عنوان اولین و ضروری ترین مرحله جهت طراحی و اجرای هر پروژه در حوزه برق صنعتی محسوب می شود.تابلو برق ها محفظه های فلزی و غیر فلزی می باشند، که جهت محافظت از تجهیزات الکترونیکی کاربرد دارند. به طور کلی تابلوهای برق از نظر ولتاژ به سه دسته ی تابلو برق فشار ضعیف LV، تابلو برق فشار متوسط MV و تابلو برق فشار قوی HV دسته بندی می شوند.
تابلو برق های صنعتی معمولا محدوده ولتاژ آن‌ها تا 1000 ولت است به عنوان تابلو برق فشار ضعیف شناخته می شوند. داخل کابین این تابلو از قطعات مختلفی همچون انواع سوئیچ ها، کلید ها، رله ها و ...تشکیل شده است. هر کدام از این قطعات همچون بخشی از یک سیستم به طور منظم فعالیت می نمایند که وظیفه خاصی را اجرا می نمایند . محصور بودن فضای تابلو برق منجر به آن شده که بسیاری از خطرات ناشی از استفاده تجهیزات الکتریکی ولتاژ جهت استفاده به حداقل برسد. ضمن اینکه بدنه تابلو برق، با نگهداری از تجهیزات داخلی آن در برابر عوامل محیطی همچون گرد و خاک و آب و آلودگی موجب افزایش امنیت آن خواهد شد.
کاربرد تابلو برق صنعتی فشار ضعیف
از کاربرد های تابلو برق فشار ضعیف می توان به استفاده از آن در تابلو برق‌های کوچک اشاره کرد. وقتی در ابعاد بزرگ به تابلو برق‌های بزرگ‌تر نیاز است انتخاب تابلو برق فشار ضعیف بسیار هوشمندانه خواهد بود. این تابلوها با برخورداری از تجهیزات متعددی به نحوه کنترل سیستم الکتریکی ساختمان کمک می نمایند. به طور کلی تابلو برق فشار ضعیف به‌عنوان یک قفسه با برخورداری شهری متفاوت در درون خود عمل می کند. هرکدام از اجزا و قطعاتی که در تابلو برق فشار ضعیف استفاده می شود فعالیت خاصی را اجرا می کنند.
از تابلو برق صنعتی فشار ضعیف در شرکت ها و کارخانجات، ساختمان های بزرگ، بیمارستان ها، پارک ها و پالایشگاه ها بهره برداری می گردد. نسبت به مکان و استفاده آن در یک پروژه با مقیاس بزرگ مقیاس با چند تابلو اجرا می گردد. از طرفی امکان دارد یک پروژه دیگر به کمک تابلو برق فشار متوسط اجرا گردد. حتی ممکن است بنا به نیاز و شرایط پروژه، ترکیبی از این تابلوهای برق استفاده شود.
وظیفه تابلو برق های فشار ضعیف

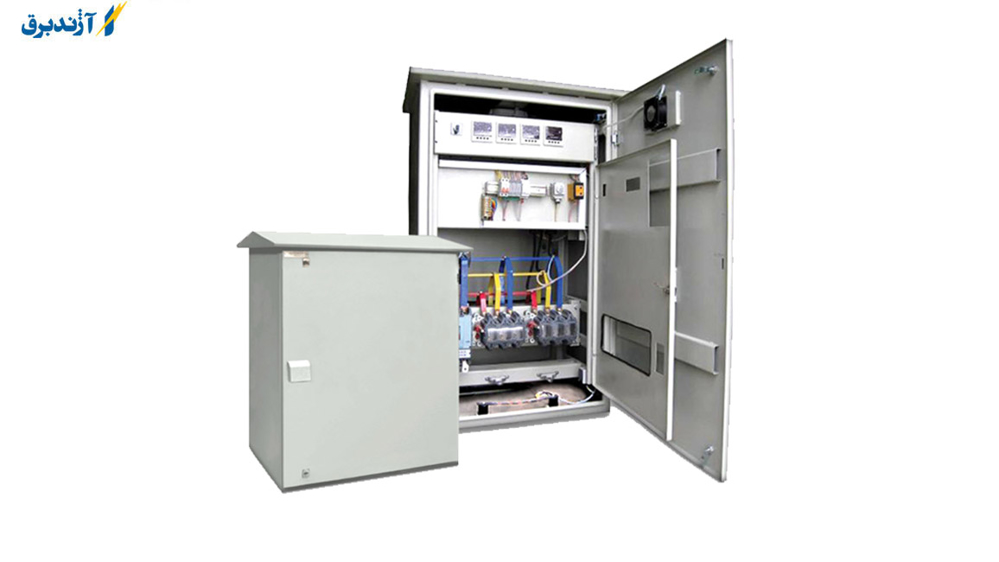

مهم ترین وظیفه تابلو برق ها نگهداری از تجهیزات الکتریکی، مدارها و اتصالات می باشد. این تابلو برق ها از تجهیزات الکتریکی در برابر افزایش جریان و اتصالی برق می باشد.به طور کلی تابلو برق ها می توانند جهت نگهداری از سیستم های بزرگ مدار و قسمتی که با مشکل مواجه شده را قطع نماید. زمانی که در یکی از قسمت های سیستم برق خطایی همچون اتصالی اتفاق افتد، یک جریان پر قدرت و سنگین در سرتاسر تجهیزات جریان می یابد که سلامت تجهیزات را تهدید می کند و می تواند موجب قطعی در سرویس دهی گردد.
دسته بندی انواع تابلو برق
تابلوهاي LV یا فشار ضعیف از نظر نوع استفاده به دسته هاي زير تقسيم بندي مي شوند:
۱- تابلوهاي اصلي Main
۲- تابلوهاي زيردستي يا SUB
۳- تابلوهاي DB شامل روشنايي و دفاتر که معمولاً ديواری مي باشند.
۴- تابلوهاي كنترلی يا واسطه اي مثل MARSHALING – تابلوهاي PLC يا DCS
۵- تابلوهاي خازني
۶- تابلوهاي Motor Control Center) MCC)
۷_ تابلو های کشویی
تابلو برق اصلي يا Main
بیشتر پس از ترانس تعبیه می شوند و تغذيه اصلي كل سيستم با آن ها انجام می گیرد كه به شکل يك ورودی يا دو ورودی به شکل موازی يا دو ورودی و کوپلينگ طراحی می شود كه يكي از ورودی ها می تواند از ترانس يا ژنراتور باشد. در اين تابلوها اغلب مدارات کنترلی و حفاظتي زيادی قرار می گيرد تا احتمال خطا را به حداقل برساند. اكثر فيدرهای اين تابلو از نوع کليد هوايی می باشد. مزیت بهره مندی از تابلو برق کشویی این است که در صورت بروز مشکل در هر یک از قطعات به راحتی می توان سلول را جدا و قطعات را تعمیر کرد.
تابلو برق زيردستي يا SUB MAIN
تابلوهای زيردستی از فيدرهای تابلوهای اصلی تغذیه می شوند ووظیفه آن ها توزيع انرژی به قسمت های مختلف می باشد.در اين تابلوها ورودي ها و خروجی‌ها اغلب با بهره مندی از کليدهای كمپكت صورت می گیرد و نگهداری فيدرها به وسیله مکانيزم های داخلی كليد تأمين می شود.

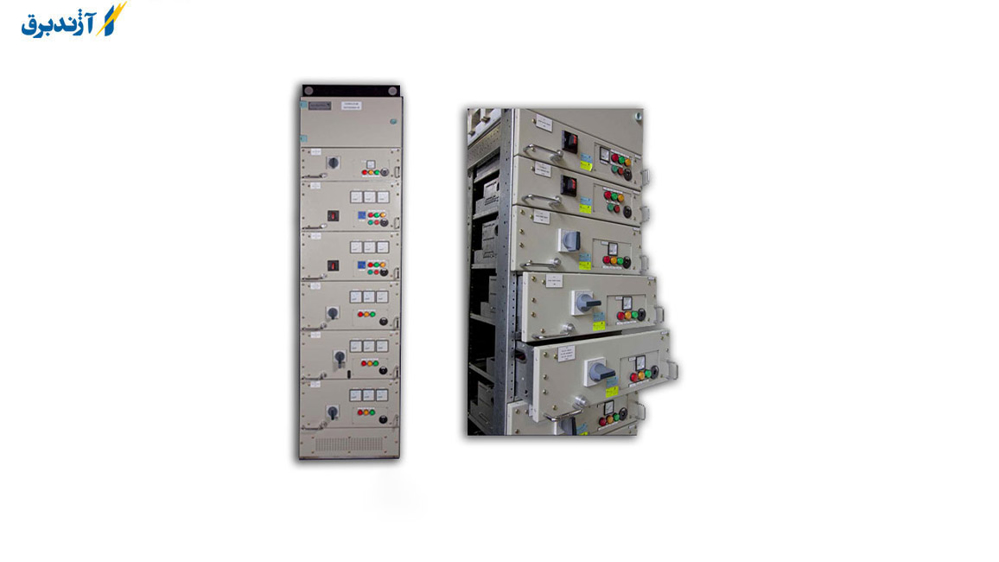

تابلو برق MCC
اغلب استفاده تابلو برق MCC در صنایع، شرکت‌ها و دفاتر است. تابلو برق MCC از تابلوهای اصلی تغذیه می گردد. این نوع از تابلو برق ها از کنترل ها و حفاظت های مختلفی برخوردار می باشد.
مدل ها و ویژگی های تابلو برق فشار ضعیف
همچون دیگر سیستم ها و تجهیزات مهندسی، تابلو برق فشار ضعیف نیز از تنوع بالایی برخوردار می باشد. با توجه به اینکه برای هر پروژه طراحی مختص به آن توسط شرکت های معتبر صورت می گیرد. با توجه به نوع منبع تغذیه موردنیاز برای کارکرد تابلو برق فشار ضعیف، این محصول دارای بازار فروش بسیارخوب و گسترده ای می باشد.که بر حسب ساختار بدنه ،تابلوهای ایستاده چند منظوره ،تابلو دیواری ،تابلو برق دیواری روکار و تابلو دیواری توکار می باشد.
و بر حسب نوع طرح به سیواکن و و ریتال تقسیم بندی می شوند.تابلو سیواکن ، به عنوان نمونه ای از تابلو برق فشار ضعیف به شمار می رود. این مدل اغلب در مکان های بزرگ و با مصرف بالا استفاده می شود. این تابلو ها برای مراکز نیروگاهی، پالایشگاهی و شرکت های تولیدی صنعتی محبوبیت بیشتری دارد. از نظر طراحی و اجرا، این نوع از تابلو برق فشار ضعیف، دارای ظرافت و پیچیدگی مختلفی می باشد.از مزایای عمده تابلو ریتال نسبت به سیوا کن اشغال فضا کمتر می باشد.
اجزای تابلو برق فشار ضعیف
اجزای تابلو برق فشار ضعیف شامل بخش مجزا و تفکیک‌شده بخش قطع کننده،محفظه اتوبوس ومحفظه کابل می باشد.هر بخش قطع کننده اغلب می تواند تا چهار قطع کننده مدار قدرت را به شکل عمودی مرتب حفظ کند. هر قطع کننده مدار قدرت را به طور مجزا از سایر قطع کننده ها جدا می نمایند. پشت محفظه قطع کننده مدار، محفظه اتوبوس تعبیه شده که به وسیله موانع جامد محفوظ نگهداری می گردد.
در انواع تابلو برق فشار ضعیف محفظه های اتوبوس مجاور به وسیله یک مانع عایق‌بندی می گردد که در محفظه ها از یکدیگر جدا می گردد. در نهایت محفظه کابل در قسمت پشت قسمت تابلو برق قرار می گیرد و به شکل خودکار با موانع منفذ یا بازشوندِ از محفظه اتوبوس تقسیم می گردد.محفظه کابل از درب‌های لولایی یا روکش‌های قابل جدا شدن برخودار می باشد که به سیم های تابلو اجازه دسترسی جهت نصب و یا قطع کردن آن‌ها را می دهد. تابلو برق فشار ضعیف از مهم ترین تجهیزات برای طراحی یک پروژه در رابطه با برق صنعتی به شمار می رود.
خرید تابلو برق فشار ضعیف

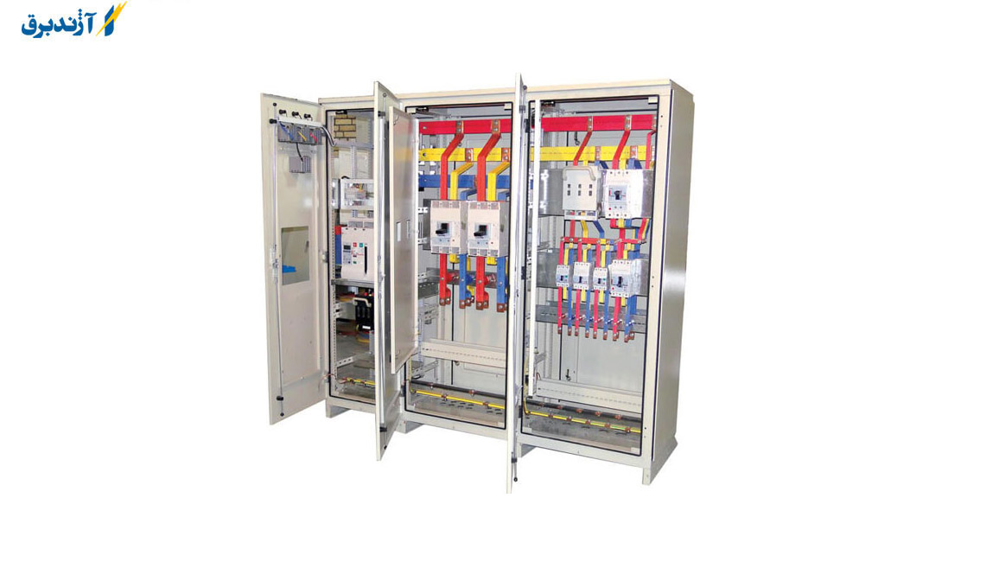

اگر از آن دسته افرادی می باشید که قصد خرید تابلو برق فشار ضعیف را دارد لازم است تا قبل از هر چیزی به نکاتی توجه نمایید .در متن ذیل به مواردی از آن اشاره شده که عبارت اند از:جهت خرید این تابلوها می بایست نوع مد نظر را انتخاب نمایید و باتوجه به وضعیت جغرافیایی و جوی نیز مناسب ترین جنس تابلو برق فشار ضعیف متناسب با شرایط محیط را انتخاب نمایید.
در خرید تابلو برق می بایست همه ی استاندارد‌ها را رعایت کرد.چرا که توجه به اصول استاندارد خرید مطمئنی را رقم می زند.توجه داشته باشید که برند ها و مارک های معروف و به نام موجود در بازار را بشناسید و درباره‌ی مزایا و معایب هر یک تحقیق نمایید تا در نهایت انتخاب مناسبی صورت گیرد.بعد از خرید لازم است تا دفترچه راهنمای فنی و همچنین کاتالوگ عمومی تابلو برق فشار ضعیف مطالعه گردد و از افراد متخصص در این زمینه برای نصب و راه اندازی آن کمک گرفته شود.
نحوه عملکرد تابلو برق فشار ضعیف و موارد استفاده از آن
در انواع تابلو برق فشار ضعیف جریان برق توسط محفظه تابلو برق ولتاژ پایین به وسیله گذرگاه مسی باروکش نقره یا قلع جریان پیدا می کند. قسمتی از این قطع کن‌ها، خنجرهای قطع کن را به شکل افقی به داخل سلول های قطع کننده در یک قسمت تابلو قرار می گیرد، اتصال دهید و به وسیله خوشه های انگشتی به دو جهت خط شکن‌های فیدر متصل می گردد. گذرگاه افقی (اصلی) به شکل الکتریکی بخشه ای تابلو مجاور را به یکدیگر اتصال می دهد.
Runbacks
"Runbacks” از قسمت بارِ هر قطع کننده فیدر به شکل افقی به عقب بر می گردد و به وسیله محفظه باس (بدون اتصال به شیب اصلی) به محفظه کابل جهت به وجود آوردن فرودهای لبه جهت اتصال به انتهای کابل‌های بار ، به داخل محفظه وارد شود. در بیشتر انواع تابلو برق فشار ضعیف، عایق یا مقاومت دی‌الکتریک بین سه فاز باس از طریق یک شکاف هوای کافی تأمین می سازد. در مکان‌هایی که ترخیص باس در جهت تأمین مقاومت دی‌الکتریک لازم نیاز نمی باشد، عایق کاری روی باس اعمال می گردد.
انواع فیوزها :
یکی از قطعات مهم و ضروری که در تابلو برق های فشار ضعیف وجود دارد فیوزها می باشند. فیوزها وظیفه دارند زمانی که جریان برق بیش از اندازه افزایش یافت آن را قطع نمود. فیوزها رشته سیم هایی می باشد که به دلیل افزایش بار ذوب می گردد و وجودشان در تمام تابلو برق ها ضرورت دارد.
کنتاکتورها :
کنتاکتور همانطور که از نام آن پیداست مسئول قطع و وصل کردن مدار فرمان از راه دور می باشد. با وجود کنتاکتورها قابلیت قطع و وصل کردن مصرف کننده ها از چندین محل ایجاد می شود و می توان با کمک آن ها فیدرها را به شکل خودکار راه اندازی نمود. عمر مفید کنتاکتورها نسبتاً بیشتر از سایر اجزای تابلو برق می باشد.
کلید اتوماتیک MCB :
این کلید همچون فیوز وقتی با افزایش بار رو به رو می سازد جریان را قطع می نماید تا به تجهیزات الکتریکی آسیبی وارد نگردد. ضمن اینکه این کلیدها نسبت به فیوزها حساس تر بوده و تشخیص افزایش بار را بهتر می سازد. کلیدهای MBC از فیوزها قابل اعتمادتر خواهد بود و عملکردی حرارتی یا مغناطیسی- حرارتی خواند داشت.
سرج ارستر
تابلوهای برق مدرن از برخی از محافظت‌های اضافه‌ولتاژ برخوردار می باشد که در دو طرف فشار متوسط و فشار ضعیف طراحی گشته تا از تجهیزات در برابر اثرات گذرای اضافه ولتاژ که این امکان را می دهد تا در سیستم تولید گردد یا از منابع خارجی نتأثر شود، نگهداری گردد.
تجهیزات اندازه‌گیری
اندازه‌گیری پارامترهای تابلوها اغلب شامل ولتاژ خط و فاز، جریان خط در هر فاز، توان کل و اندازه‌گیری ضریب توان است. جریان توسط یک ترانسفورماتور جریان (CT) کنترل می شود: در SWBها ممکن است دو CT وجود داشته باشد، یکی برای حفاظت و دیگری برای اندازه‌گیری.
سخن پایانی
تجهیزات توزیع ولتاژ پایین از عملکرد بسیار بالایی برخوردار می باشد که برای محافظت بهتر، کنترل و نظارت بر کارآمدی و ایمنی نیاز به سیستم های توزیع برق دارد. تابلو برق ولتاژ پایین کنترل و حفاظت متمرکز تجهیزات و مدارهای برق ولتاژ ضعیف در تاسیسات صنعتی و تجاری را فراهم می سازد. شما می توانید برای کسب اطلاعات بیشتر به وب سایت آژند برق مراجعه نمایید.
