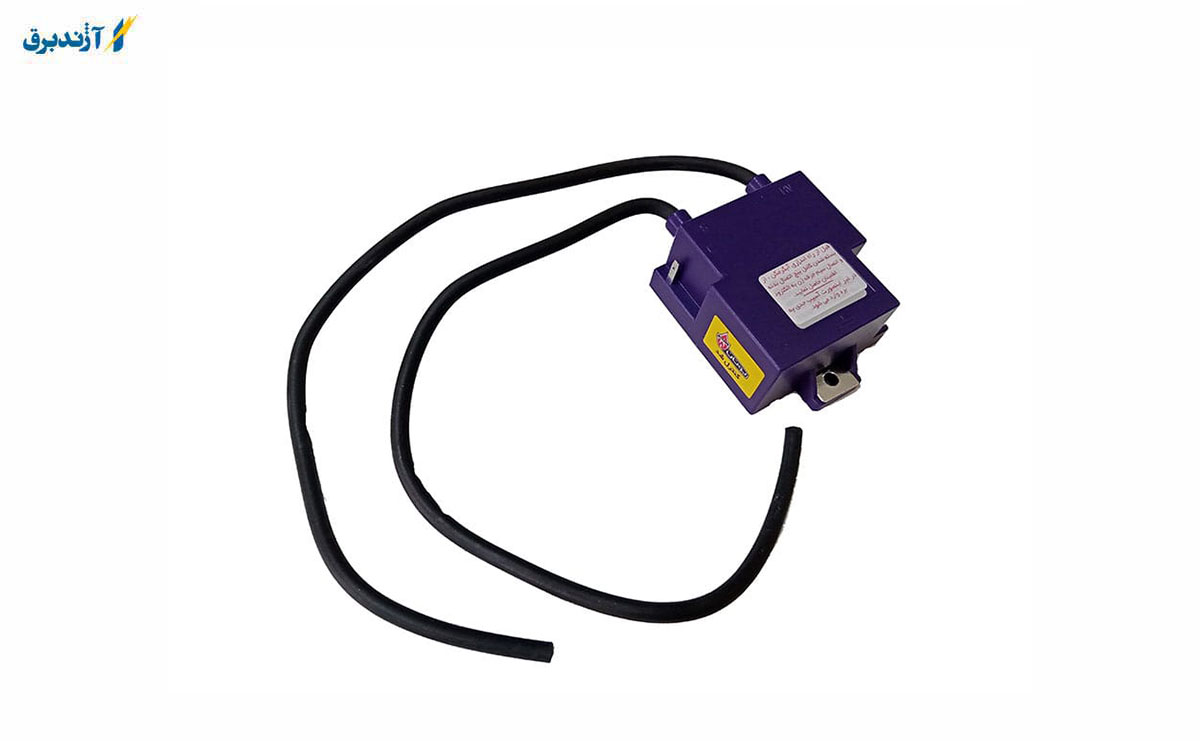

میکروسوئیچ آبگرمکن

در آبگرمکن ها ، میکروسوئیچ چیست در انتهای یک شیر سه راهی هیدرولیکی قرار دارد که وقتی شیر آب گرم را باز می کنیم ، یک میله ی سوپاپ در شیر سه راهی قرار دارد که به سمت میکروسوئیچ حرکت کرده و به آن برخورد می کند . با تحریک شدن و فعال شدن میکروسوئیچ مصرف آب گرم به برد اعلام می شود .

 میکروسوئیچ همان قطعه ای است که پیام مربوط به باز و بسته شدن شیر آب را به برد گزارش می کند. زمانی که شیر آب باز می شود اهرم میکروسوئیچ توسط دیسک دیافراگم به سمت بالا هدایت می گردد. با بالا رفتن این اهرم ، کنتاکت های میکروسوئیچ به هم متصل می شوند  و سیگنال ضعیفی به برد ارسال می کنند. برد کنترل با دریافت این سیگنال ، متوجه باز شدن شیر آب شده و سایر فرمان ها را صادر می نماید. در آبگرمکن های آیونایز جهت تحریک شیر برقی قطعه ای به نام میکروسوئیچ  کاربرد دارد  که در آبگرمکن های شمعک تعبیه نشده است.

وقتی شیر آب گرم را باز می کنیم ، بین صفحه بالا و پایین دیافراگم اختلاف فشاری به وجود می آید . اختلاف فشاری که در دیافراگم به وجود آمده باعث  تحریک و فعال شدن آن شده ، و میله ی موجود در صفحه را به حرکت در می آورد .

سوپاپی که در شوفاژ وجود دارد ، حرکت کرده و مدار را مسدود می کند . سوپاپ آب گرم مبدل دومی را  باز می کند . وقتی میله ی سوپاپ آب گرم حرکت می کند در برخورد با میکروسوئیچ آن را فعال کرده و باعث می شود برد دستوالعمل لازم را به مشعل بدهد . هنگامی که شیر آب گرم را می بیندیم فشاری بر میله ی ناحیه ی سوپاپ وارد شده و همه چیز به حالت اولیه باز می گردد .

قطعات آبگرمکن بدون شمعک

ساختمان آبگرمکن‌ های شمعک‌دار در مقابل آبگرمکن‌های بدون شمعک شامل تکنولوژی ساخت پیچیده‌ تر و پیشرفته ‌تری می باشد  با معرفی قطعات آبگرمکن بدون شمعک پی به تفاوت قطعات به کار رفته در ساختمان این دو نوع آبگرمکن خواهید برد.

• بدنه رگلاتور گاز
• میله تحریک شیر مغناطیسی
• مغزی شیر گاز
• اهرم تحریک میکروسوئیچ
• سوپاپ گاز اصلی
• نازل پیلوت
• رگلاتور آب
• رگلاتور گاز
• برد کنترل
• کلید حرارتی
• میکروسوئیچ
• جا باتری
• مجموعه سیم

موارد استفاده از آبگرمکن شمعک دار و بدون شمعک

موارد استفاده در مناطق گوناگون یکی دیگر از تفاوت‌های آبگرمکن شمعک دار و بدن شمعک محسوب می شود . با توجه به ساختمان آن ها هر کدام از این نوع آبگرمکن‌ها را می ‌توان در مناطق و اماکن خاصی بهره برداری نمود.با توجه به اینکه آبگرمکن‌ های پیلوت ‌دار  به مرور زمان املاح و رسوبات زیادی در آن ماندگار می شود . این گونه آبگرمکن‌ها برای مناطقی که از آبی با رسوب و املاح کمتری برخوردار می باشد مناسب است . اغلب  استفاده از آبگرمکن‌های شمعک ‌دار برای مناطقی که از آب با فشار کم برخوردار است  مناسب نیست و بهتر است در مناطقی که با مشکل کم  بودن فشار آب رو به رو  نیستند از این نوع آبگرمکن استفاده نمود.با توجه به اینکه به مرور زمان در آبگرمکن‌های پیلوت‌دار رسوبات زیادی ته نشین می‌ شود، استفاده از آبگرمکن‌های آیونایز یا بدون شمعک برای مناطقی که دارای آبی با رسوبات بالا و فشار آب کم هستند بهتر می باشد .

اهرم تحریک میکروسوئیچ:

این قطعه در آبگرمکن های آیونایز موجب فعال شدن میکروسوئیچ هنگام باز شدن آب  خواهد شد.

در آبگرمکن ها ی جدید میکروسوئیچ ان سی وجود دارد و عملکرد آن به شرح زیر است :

آبگرمکن های آیوناز یا برقی و آبگرمکن های فن دار ، شمعک ندارند . وقتی که شیر آب گرم را باز می کنیم ، از طریق برد ، شعله ی  اصلی با جرقه ای روشن می شود . برد از طریق میکروسوئیچ این دستور را می گیرد که شیر آب باز شده و باید عمل کند . میکروسوئیچ از جمله قطعات مهمی در آبگرمکن است که به برد اعلام باز و بسته شدن شیر را می کند . وقتی شیر آب را باز می کنید ، اهرمی در شیر آب وجود دارد که از طریق صفحه ی دیافراگم به سمت بالا هدایت می شود .

وقتی که اهرمی که متعلق به میکروسوئیچ است از طریق دیسک به طرف بالا حرکت می کند ، کنتاکت ها و برخورد هایی در آن جا اتفاق می افتد که با میکروسوئیچ هم کار می شود و دستوالعمل هایی را برای برد ارسال می کند . در این جا بردی که وظیفه ی دریافت دستوالعمل را دارد و کنترل کننده است سیگنال مربوط را دریافت می کند و با اطلاع از این که شیر آب باز شده است  فرمان ها را به دیگر بخش های آبگرمکن می دهد .

از میکروسوئیچ های ان سی در همه ی آبگرمکن های برقی یا آیوناز ، فن دار استفاده می شود . در برخی از آبگرمکن ها از میکروسوئیچ ان او استفاده شده است که برای عملکرد بهتر آبگرمکن و کیفیت بالای گرم شدن آب ، توصیه می شود میکروسوئیچ را تعویض کرده و از میکروسوئیچ ان سی استفاده نمایید .

مراحل سیکل کاری آبگرمکن بوتان

۱-میکروسویچ (بسته)۲- جرقه زن و شیربرقی (فعال)۳-جرق زن(غیر فعال)۴-شیر برقی (در حالت hold)

روش های تشخیص آب گرم

روش های مختلفی برای تشخیص آب گرم مصرفی وجود دارد که سه طریق معمول آن به این صورت می باشد.

1. میکروسوئیچ  که در پکیج های ایران رادیاتور قدیمی کار گذاشته می گردید.
2. فلو سوئیچ (ردیسوئیچ –Reed Switch) (در اکثر پکیج های بوتان استفاده می شد و در پکیج های جدیدتر ایران رادیاتور نیز از فلوسوئیچ مصرف می شود.
3. فلومتر

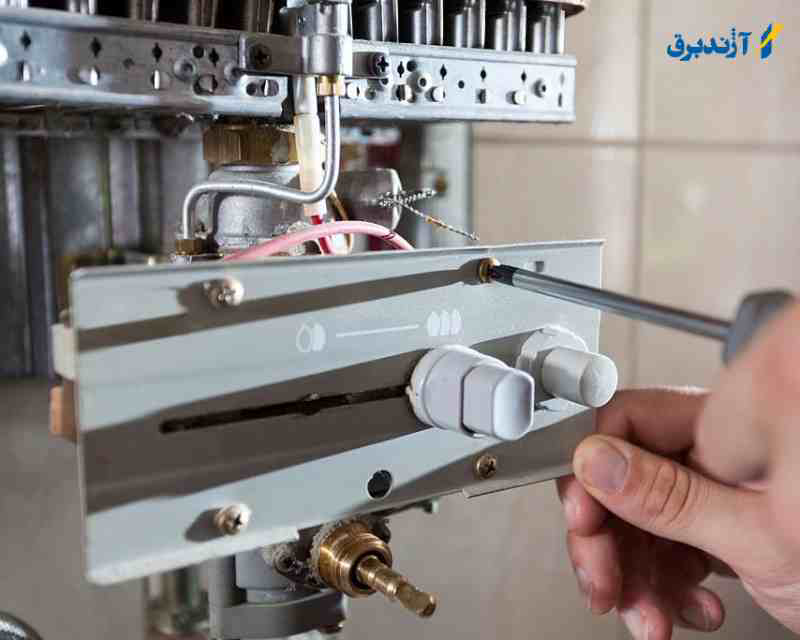

 آبگرمکن روشن نمی شود

ابتدا به سراغ رگولاتور آب  رفته و آن را بررسی نمایید  که اهرم میکروسویچ بالا می رود یا  خیر  اگر بالا نرفت باید رگرلاتور آب را باز کنید که ایراد از کجاست(دیافراگم-سوراخ های جانبی شیپوره ،شیراحتراق آهسته)

چنانچه که اهرم  میکروسویچ بالا رفت چند  مشکل وجود خواهد داشت:

۱-ترانس و باطری را بررسی شود

۲- سیم میکروسویج قطع شده است

۳-کلید حرارتی دچار خرابی شده

4- سیم کلید حرارتی قطع می باشد

۵- میکروسویچ خراب گردیده

۶-برد خراب می باشد.

شرح عملکرد شیر سه راهه هیدرولیکی

با باز کردن شیر آب گرم مصرفی، اختلاف فشاری بین صفحه بالا و پایین دیافراگم رخ می دهد به این صورت که بر اثر این اختلاف فشار، دیافراگم حرکت نموده  و میله اتصال به صفحه را نیز به حرکت درمی ‌آورد.سوپاپ شوفاژ و آب گرم حرکت کرده که سوپاپ شوفاژ مدار شوفاژ را بسته و سوپاپ آب گرم، مدار آب گرم به مبدل ثانویه را باز می نماید. با حرکت میله سوپاپ آب گرم و برخورد آن به میکروسوئیچ و تحریک شدن آن، فرمان لازم برای شروع کار مشعل و پمپ به برد کنترل صادرمی گردد. با قطع آب گرم با اعمال نیروی فنر داخل سوپاپ ها، مسیر به حالت ابتدایی قرار می گیرد.

راهکارهایی برای رفع صدای انفجاری آبگرمکن

می‌ توان با انجام یک تست دفعات روشن شدن انفجاری آبگرمکن را بسیار کمتر کرد.. چک کردن وضعیت قطعات مختلف تشکیل دهنده آبگرمکن یک راهکار کاربردی در یافتن منبع علت روشن شدن انفجاری آبگرمکن می باشدبرای انجام تست روی قطعات آبگرمکن قدیمی بهتر راه این می باشد که ابتدا  میکروسوئیچ را تحریک نمایید و در مدل ‌های جدید تر با اتصال سیم کنار پایه به پایه وسطی به بررسی فاصله صدای جرقه زدن الکترود و صدای شروع به کار کرد شیر برقی بپردازید.

دلیل این موضوع می تواند به علت عدم تنظیم  الکترود  و تاخیر در روشن شدن شعله باشد که در نهایت سبب صدای انفجاری آبگرمکن می شود.برای حل این موضوع اعمال روش هایی چون  رسوب زدایی آبگرمکن دیواری و انجام صحیح مراحل  روشن كردن آبگرمكن ديواري در کاهش بروز انفجاری روشن شدن آبگرمکن در مدل‌های مختلف بی تاثیر نخواهد بود.

4 دلیل خرابی میکروسوئیچ در آبگرمکن

میکروسوئیچ در آبگرمکن ها نقش بسیار مهمی ایفا می‌کنند و از آن‌ها برای کنترل باز و بسته شدن شیر آب استفاده می‌شود. خرابی این اجزاء می‌تواند از دلایل گوناگونی نشات گیرد:

تاثیرات محیطی: تغییرات دما و رطوبت محیط، به همراه وجود ذرات گرد و غبار، می‌توانند باعث فرسایش و کاهش عمر میکروسوئیچ در آبگرمکن ها شوند.

فشار آب: افزایش فشار آب و فشار زیاد بر روی میکروسوئیچ باعث شکستن یا خراب شدن مکانیسم آن می شود.

ترکیبات شیمیایی: تماس دائمی با آب گرم و مواد شیمیایی ممکن است در ویژگی‌های مواد سازنده میکروسوئیچ تغییراتی ایجاد کند و در نتیجه منجر به خرابی این قطعه شود.

فرسایش مکانیکی: فرسایش قطعات مکانیکی میکروسوئیچ به دلیل استفاده مداوم، می‌تواند باعث تغییر در عملکرد میکروسوئیچ در آبگرمکن شود.

نکات لازم و ضروری که در هنگام تعویض میکروسوئیچ باید رعایت شود :

آبگرمکن ها یک پیچ اتصالی دارند که رابط برنجی شش گوش هستند که باید این پیچ اتصالی را تا حد امکان سفت و محکم کنید .

در تنظیمات میکروسوئیچ به گونه ای عمل کنید که حتی با کمترین فشار آب هم میکروسوئیچ عمل کند .

تنظیم میکروسوئیچ به گونه ای باشد که وقتی شیر آب بسته می شود ، برای خاموش شدن آبگرمکن هیچ گونه جرقه ای ایجاد نشود .

در میکروسوئیچ آبگرمکن ها ، سیم های نارنجی وجود دارد که دارای سوکت هایی بوده ، که ابتدا این سوکت ها را محکم کنید و سپس میکروسوئیچ را متصل نمایید .

میکروسوئیچ ان سی به عنوان ناظر بر شیر آب مصرفی عمل می کند .

در آبگرمکن ها یک شیر برد وجود دارد که وقتی که شیر آب را باز می کنیم روی میکروسوئیچ اثر می گذارد .

راهنمای عیب یابی و رفع عیب آبگرمکن

• اگر زمان باز کردن شیر آب خروجی،شیر اصلی گاز بسته باشد،دسته شیرگاز روی حالت خاموش قرار داشته یا به هر دلیل دیگری مانند خرابی شیر برقی ، گاز به محفظه احتراق نرسد.
• چنانچه  سیم اتصال به الکترود سنسور ، جدا شده باشد.
• در صورتی که الکترود سنسور به دیگر قطعات فلزی مجموعه مانند مشعل ، اتصال پیدا کرده باشد.
• اگر  قبل از باز کردن شیر آب خروجی،سیم اتصال به الکترود جرقه زن ، جدا شده باشد.
• در صورتی که آبگرمکن بدلیل مسدود شدن مسیر خروج محصولات احتراق،خاموش شده باشد یا این مسیر قبل از باز کردن شیر آب خروجی مسدود بوده باشد.
• در صورتی که شلنگ های اتصال بین مجموعه فن و حسگر اختلاف فشار ، جابه جا وصل شده باشد.
• در صورتی که پس از بستن شیر آبگرم خروجی ،میکروسوئیچ در حالت تحریک باقی مانده باشد.
• در صورتی که کلید حرارتی عمل کرده باشد یا به هردلیل دیگری مانند جدا شدن فیش ها ، مدار آن قطع باشد.
• در صورتیکه فیش های اتصال به حسگر اختلاف فشار جدا شده باشد با میکروسوئیچ آن بدرستی عمل نکند.
• در تمام حالات فوق ، چشمک زن چراغ نمایشگر پس از خاموش شدن فن آغاز می شود.

آبگرمكن روشن مي شود ولي بعد از حدود 15دقيقه ويا چند دقيقه بيشتر كاركرد مداوم ،پس از بستن آبگرم مصرفي،مجددا"دستگاه روشن نمي شود.

• سپر حرارتي قديمي (كوتاه)باشد.
• دودكش مناسب نباشد (در هر دو مورد دما در محل مجموعه برد بالا مي رود ).
• فويل برروي مجموعه برد نداشته باشد.
• اگر هر سه مورد(سپر پهن،دودكش مناسب،فويل آلومينيومي)انجام شده باشد ومشكل برطرف نشد فقط مجموعه برد تعويض گردد .

آبگرمكن روشن مي شود اما بعد از اتمام جرقه زن ،مشعل خاموش مي گردد.

الكترود سنسور خراب باشد.

كابل الكترود سنسور در محل الكترود گشاد باشد.

در نهايت مجموعه برد خراب باشد .

سخن پایانی
