    میکروسوئیچ اشنایدر

    میکروسوئیچ اشنایدر

    میکروسوئیچ  یک نوع کلید الکتریکی می باشد  که با فشار فیزیکی خیلی کوچک تحریک می گردد.بهره مند شدن از میکروسوئیچ ها به دلیل قیمت مناسب و  پائین آن ها و برخوردار بودن از عمر مفید بالا، آن ها را در دسته قطعات پر کاربرد قرار داده می باشد. امروزه کاربرد میکروسوئیچ بسیار گسترده و مختلف گردیده است . از کاربردهای شایع و گسترده این قطعات می توان به اینتر لاک درهای دستگاه  مایکروویوو کلیدهای تشخیص طبقه و ایمنی در آسانسورها ، دستگاه های سکه ای اشاره نمود.

    به عبارت دیگر می توان برای میکروسوئیچ چنین تعریفی را داشت ، وسیله ‌ای الکترو‌مکانیکی اتوماسیون که در مدارات اتوماتیک پر کاربرد می باشد . لیمیت سوئیچ برای کنترل حد ، حالت ، نمایش وضعیت ، شمارش قطعه و سایر موارد مورد استفاده قرار می گیرد که شامل یک عملگر (ACTUATOR) می‌ باشد که به یک مجموعه از کنتاکت‌ ها  یا به اصطلاح تیغه‌ها اتصال یافته اند.
    زمانی که یک شئ با عملگر آن برخورد کند عمل  کرده و کنتاکت‌ های آن تغییر وضعیت خواهند داد. این عمل می ‌تواند قطع یا وصل جریان الکتریکی را صورت دهد.

    میکروسوئیچ‌ها می ‌توانند حضور یا عدم حضور (عبور) یک جسم را تشخیص بدهند و  یا در کنترل موقعیت به کار گرفته شوند. همچنین می ‌توانند در انتهای مسیر حرکت یک جسم قرار گرفته و حرکت آن را محدود نمایند.آن ها اولین بار برای محدود نمودن حرکت اجسام استفاده شدند که از این حیث به لیمیت سوئیچ به معنی کلید محدود کننده معروف گشتند.

    به طور کلی میکروسوئیچ ها از نظر ظاهری  معمولا دارای سه عدد پایه هستند  که یکی از آن ها با com معین می شود که پایه ورودی آن می باشد یکی دیگر از پایه ها که با علامت NC و پایه دیگر میکروسوئیچ با علامت NC مشخص می شود.

    به طور معمول و پیش از فشردن شاسی میکروسوئیچ چیست،پایه COM  به پایه NC متصل و از پایه NO  رها می گردد .میکروسوئیچ ها با توجه به ولتاژ و جریان که می توانند از خود عبور دهند تقسیم می گردند .شرکت اشنایدر میکروسوییچ های خود را در دو مدل فلزی و باکالیت و در انواع مختلف برای کاربردهای گوناگون طراحی و عرضه می کند.

    تاریخچه کمپانی اشنایدر

    برند اشنایدر در ابتدا سال 1836 با کمک برادران اشنایدر و شرکت CREUSOT، یکی از بزرگترین شرکت های حال حاضر دنیا در زمینه تولید انواع تجهیزات برقی با تولید اولین محصول خود یعنی میکروسوئیچ شروع به فعالیت کردند. همکاری برادران اشنایدر و شرکت CREUSOT، دو سال بعد یعنی در سال 1838 میلادی موجب ایجاد شرکتی به اسم SCHNEIDER & CIE  گردید که امروزه به نام های اشنایدر الکتریک ( تله مکانیک ) معرفی می شود.

    شرکت اشنایدر به عنوان یک شرکت فعال بین المللی در زمینه مدیریت انرژی و راهکارهای اتوماسیون می باشد که در راستای تولید تجهیزات سخت افزاری و نرم افزاری عمل می نماید. صرفه جویی در انرژی همیشه شعاری بوده که اشنایدر به دنبال آن می باشد و همین موضوع  موجب ارائه طرح توسعه ارتباط در مناطق مختلف گشته است.

    نحوه عملکرد میکروسوئیچ

    میکروسوئیچ چگونه عمل می کند؟ ها به این صورت است که تا زمانی که فشار روی شاسی میکروسوئیچ قرار دارد عمل قطع و یا وصل برق انجام می شود و سپس از اینکه فشار از روی شاسی برداشته می شود معکوس حالت اول جریان وصل یا قطع می گردد .

    به عبارتی یک لیمیت سوئیچ وسیله ای می ­باشد که با حرکت یک قطعه ماشینی و یا با حضور یک جسم شروع به فعالیت می­ کند، به عبارت دیگر یک وسیله ی الکترومکانیکی می باشد که از یک عملگر مکانیکی متصل به یک دسته از کنتاکت ها تشکیل شده است. وقتی یک جسم از طریق یک عملگر به یک کنتاکت می رسد، دستگاه باعث قطع و وصل شدن کنتاکت ها به منظور ایجاد و یا قطع جریان الکتریکی می گردد.

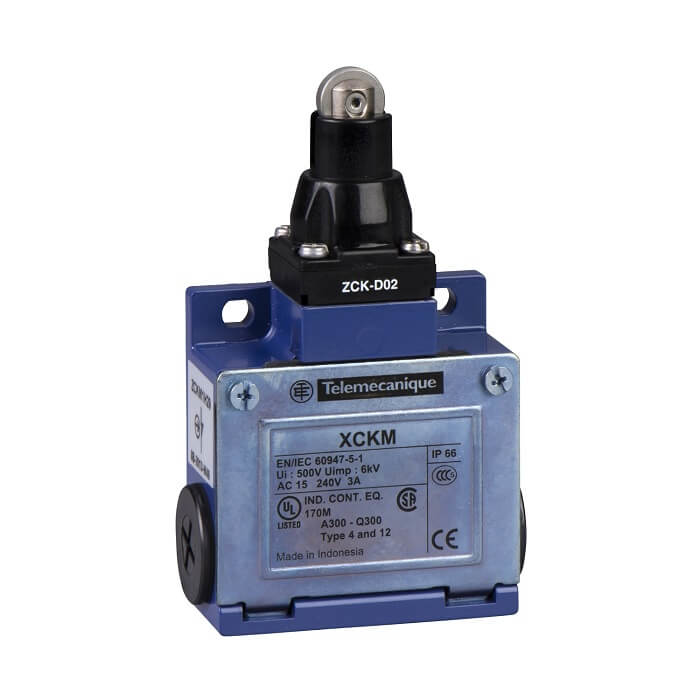

    نحوه عملکرد میکروسوئیچ

    کاربرد میکروسوئیچ اشنایدر

    کاربرد اصلی  این قطعات  استفاده در دستگاه‌ های مصرفی و تجهیزات برق صنعتی می باشد. برنامه معمول این دستگاه‌ها در قفل درها، اجاق‌های مایکروویو یا جاهایی می باشد که قبل از روشن شدن دستگاه باید درب بسته گردد. از انواع مختلف این محصول در دستگاه فروش خودکار یا وندینگ ماشین‌ ها نیز به کار گرفته می شود. همچنین در آسانسور از این دستگاه‌ ها به عنوان سوئیچ ایمنی درب استفاده می ‌شود.

    در مدارهای فرمان برای كنترل و محدود كردن حركت قسمت های مكانيكی، تغيير جهت حركت و به عنوان كليد برای قطع يا وصل از ليمیت سوئيچ اشنایدر الکتریک بهره گرفته می شود. ساختمان این کلید مانند شستی یا پوش باتن است و به وسیله سیستم متحرک متصل به آن نیروی فشار وارد می شود. در لیمیت سوئیچ مانند شستی با برطرف شدن نیروی مکانیکی وارد بر اهرم آن، مجدداً انرژی ذخیره شده در فنر لیمیت سوئیچ، آن را به حالت اولیه بر می گرداند.

    انواع میکروسوئیچ اشنایدر

    لیمیت سوئیچ های سری 9007 اسکواردی ، برای مقاومت در برابر محیط های سخت صنعتی ارائه می شوند و در مدل های گسترده ای تولید و ارائه می شوند.

    • لیمیت سوئیج های سری 9007 AO/CO : لیمت سوئیچ تیپ سنگین " ضربه محکم و ناگهانی " به وسیله یک بدنه پلاستیکی و انتخاب گسترده ای برای کلگی و عملکرد از نظر کنتاکت ، در نسخه های 10 و 15 Aمی باشد.
      • لیمیت سوئیچ های سری 9007MS/ML مدل Heavy Duty :مدل مینیاتوری با بدنه یکپارچه فلزی به ارتفاع 39 میلی متر ، انتخاب گسترده ای برای کلگی و عملکرد از نظر کنتاکت ، نوع کابل دار یا کانکتوری است.
      • میکرو سوئیچ سری 9007C مدل Heavy Duty ، دارای بدنه های پلاگین 39 میلی متر یا بدنه ثابت 69 میلی متر می باشد که برای مکان های خشن. این خانواده با بیش از 20 مدل کلگی و 200 مدل اهرم ارائه می شود به همین علت گزینه های گسترده ای را عرضه می نماید.
    • میکرو سوئیچ های سری L100/300 ، آسیاب و ریخته گری برای برنامه های کاربردی و توالی های ثابت ، بدنه 59 میلی متر ، در پیکربندی های 2 پل یا 3 پل از جمله بازگشت فنر ، حفظ موقعیت خنثی و نسخه های دو مرحله ای . عملکرد و تنظیم مجدد و کنتاکت های سنگین که باعث قطع جریان 20 آمپر AC/DC می گردد.
      • میکرو سوئیچ های سری L525 ، میکرو سوئیچ مخصوص نوار نقاله می باشد ، دارای محفظه 59 میلی متر با بازوی اهرمی به شکل پین نورد برای نصب در کنار تسمه نقاله می باشد . توالی های کنتاکت 2 مرحله ای در تنظیمات مختلف برای فعال کردن زنگ هشدار و سیگنال توقف در هنگام حرکت کمربند در یک طرف قرار دارد.
      • میکرو سوئیچ های سری L140/2153 ، سوییچ های طنابی شکل هستند که دارای محفظه 59 میلی متر می باشند. ضمن اینکه نسخه های کابلی ، تک یا دوتایی موجود با 1 ، 2 یا 3 مخاطب با تنظیمات مختلف می باشد که قابلیت برای علامت گذاری و دستور توقف در تسمه نقاله را دارد.
    • میکرو سوئیچ های سری 9007 T/FT   ، آسیاب و ریخته گری برای برنامه های کاربردی و توالی های قابلیت تبدیل و  بدنه 59 میلی متر ، از جمله بازگشت فنر ، نگهداری موقعیت خنثی و نسخه های توالی دو مرحله ای دارند . عملکرد و تنظیم مجدد نیروها و کنتاکت های که باعث قطع  جریان  20 آمپر AC/DC  می گردد.

    مزایای استفاده از میکرو سوئیچ اشنایدر

    استفاده ساده و کاربردهای زیاد در مقابل  مقاومت بالا و تحمل جریان‌ های بالاتر در مقابل سایر سنسورها و بسیاری از مزایای دیگر در این ابزار دلیلی شده تا تولید کنندگان این محصول، انواع آن را برای کاربرد در صنایع مختلف طراحی و عرضه نمایند. میکروسوئیچ اشنایدر یکی از انواع محصولات باکیفیت موجود در بازار محسوب می شود. درواقع می توان این شرکت را یکی از بزرگترین تولید کنندگان تجهیزات برقی که فعالیت خود را با تولید انواع لیمیت سوئیچ آغاز کرده است معرفی نمود. این شرکت، با تولید انواع فشاری، غلتکی، اهرمی، بالابر، تابلویی، مغناطیسی، صلیبی و… در دنیا معرفی شده و می درخشد از دیگر مزایای استفاده از این قطعه به طور مختصر عبارت اند از:

    • مقاوم در برابر نویز الکتریکی
    • دقت و تکرارپذیری بالا
    • قیمت اقتصادی
    • سهولت در نصب و عملکر آسان
    • دقت بالا
    • طول عمر بالا
    • قابلیت تحمل جریان بالاتر نسبت به سنسور ها
    • کاربرد و انواع مختلف

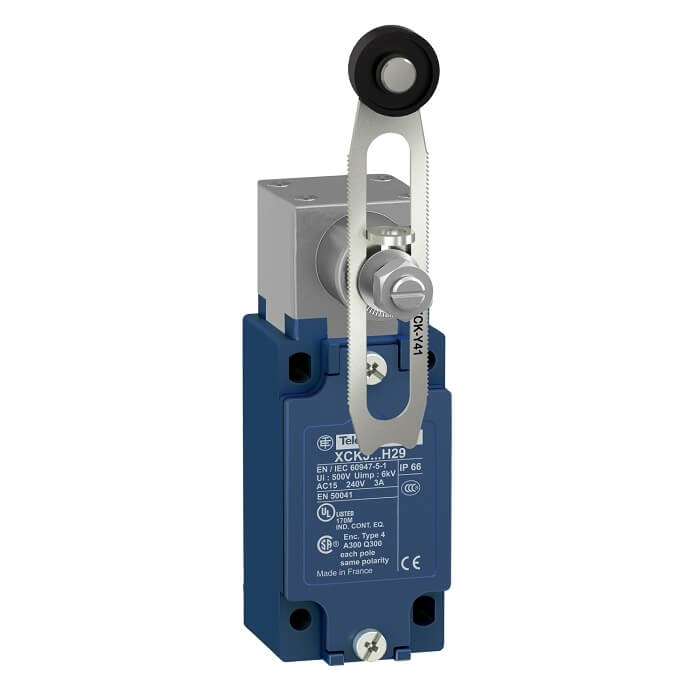

    مزایای استفاده از میکرو سوئیچ اشنایدر

    سخن پایانی

    میکروسوئیچ اشنایدر در حال حاضر یکی از بهترین های بازار شمرده می شود. از انواع میکروسوییچ های اشنایدر می ‌توان به مواردی مثل : فشاری ، غلطکی ، اهرمی ، ترمینال ، صنعتی و ... اشاره نمود. برای خرید یک میکروسوئیچ باید بدانید که یک میکروسوئیچ خوب از ویژگی هایی چون : دارای طول عمر مفید ، واکنش سریع به محض فشار اساسی، دارای سرعت بسیار بالا، قابلیت نصب در انواع دستگاه ها برخوردار باشد.

    شرکت اشنایدر  (Schneider Electric)یکی از فعالترین تولیدکنندگان محصولات صنعت برق در دنیا محسوب می شود. این شرکت با سابقۀ چندین ساله و کیفیت بالای محصولات خود توانسته است اعتماد مصرف کنندگان را جلب نماید. اشنایدر الکتریک در حوزۀ مدیریت مصرف انرژی، برق ساختمان و انرژی های تجدید پذیر فعالیت ویژه ای دارد.
