میکروسوئیچ اهرم دار چهارپایه

میکروسوئیچ ها از قطعه هایی هستند که  در نقش قطع و وصل کردن جریان الکتریکی ظاهر می شوند. دلیلی که باعث  متمایز بودن میکروسوئیچ ها را از سایر کلید ها می شود ، تحریک پذیری بسیار بالای آن ها می باشد  که با کوچکترین حرکت فیزیکی شروع به فعالیت می کنند که همین موضوع باعث کاربردی شدن آن ها می شود  به گونه ای که در صنایع مختلف مانند  صنایع خودرو سازی، صنایع پزشکی و رباتیک کاربرد بسیار زیادی دارند. میکروسوئیچ نوع دیگری از کلید است که همان عمل ساده قطع و وصل کلید معمولی را انجام میدهد با این تفاوت که کلید معمولی یک وضعیت قطع و وصل ثابت دارد، اما میکروسوئیچ به واسطه فنر تعبیه شده داخل ان، زمانی که فشار روی ان وارد میشود بسته به نوع میکروسوئیچ، جریان برق قطع یا وصل میشود و زمانی که رها میشود عکس عمل قبلی اتفاق می افتد. میکرو سوئیچ ها نوعی کلید ناپایدار هستند.فشردن اهرم سبب قطع و وصل مدار می شوند و با رها شدن اهرم به حالت اولیه باز می گردند.میکرو سوئیچ ها در ربات های متحرک به عنوان سنسور برخورد نیز استفاده می شوند.بدین صورت که هنگام تحریک یا فشرده شدن میکروسوییچ مسیر حرکت ربات تغییر می کند. چرا که با فشرده شدن اهرم جریان موتورها یا دیگر محرک ها قطع و وصل می شود.

هر میکروسوئیچ ها از سه پایه با نام های COM، NO و NC  تشکیل می شوند.  زمانی که میکرو سوئیچ در حالت عادی خود قرار می گیرند، دو پایه COM و NC به یکدیگر اتصال پیدا می کنند و پایه NO قطع می گردد و زمانی که میکروسوئیچ فعال می گردد، پایه COM از NC جدا شده و به پایه NO متصل می گردد. میکروسوئیچ ازجمله قطعاتی است که در تابلوهای کنترل به ویژه مدار فرمان کاربرد دارد. آشنایی با قطعاتی مثل میکروسوئیچ لازمه دستیابی به یک سیستم کنترل کارآمد می باشد.  در واقع میکرو سوئیچ ها نوعی کلید ناپایدار محسوب می شوند.

انواع میکروسوئیچ در بردهای الکترونیکی

Push button یا دکمه فشاری یک نوع سوئیچ الکترونیکی است که معمولاً برای کاربردهای کنترلی و روشن و خاموش کردن یا تغییر وضعیت یک دستگاه الکترونیکی مورد استفاده قرار می‌گیرد. در زیر تعدادی از انواع push button را می‌توان مشاهده کرد:

1- میکروسوئیچ تک پین: یک نوع دکمه فشاری ساده است که فقط یک پین را به گراند متصل می‌کند.

2- میکروسوئیچ دو پین: در این نوع دکمه فشاری، یک پین به گراند متصل شده و پین دیگری به یک پین ورودی متصل می‌شود.

3- میکروسوئیچ چهار پین: این نوع دکمه فشاری شامل چهار پین است که شامل دو پین برای اتصال به منبع تغذیه و دو پین دیگر برای اتصال به مدار الکترونیکی است.

4- Tactile switch: یک نوع دکمه فشاری کوچک با پین‌های کوتاه است که در کنار هم قرار می‌گیرند. این نوع سوئیچ برای بردهای الکترونیکی با اندازه کوچک مناسب است.

5- ماژول دکمه لمسی: یک نوع دکمه فشاری حساس به لمس است که در ماژولی با پایه‌های خروجی آنالوگ و دیجیتال قابل استفاده است.

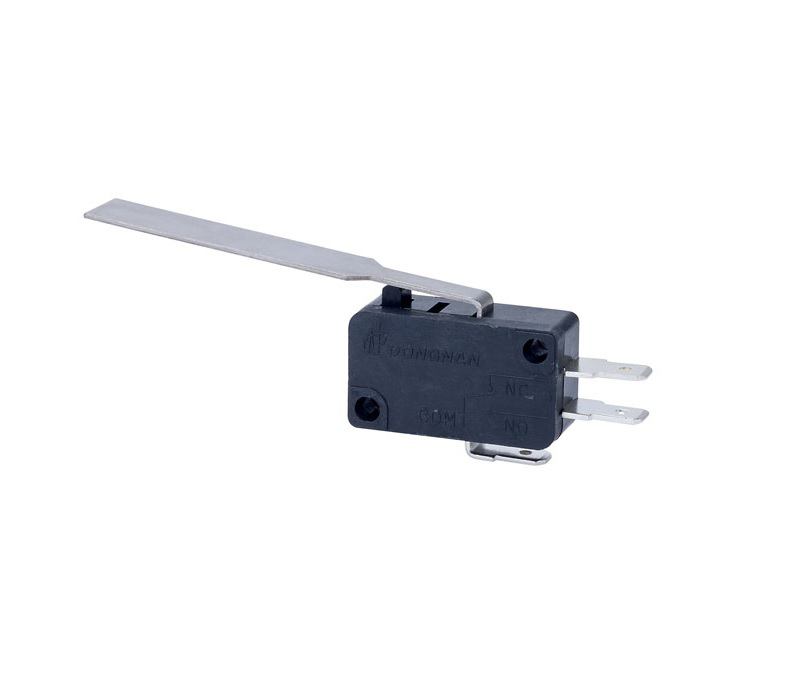

6- میکروسوئیچ اهرم دار: نوعی میکروسوئیچ که دقیقا عملکرد لحظه‌ای دارد. ولی ظاهری متفاوتی با مدل معمولی دارد. این میکروسوئیچ معمولا دارای سه پایه است.

7- میکروسوئیچ اهرمی غلطک دار: این مدل هم دقیقا با مدل قبلی مشابه است. با این تفاوت که در انتهای اهرم متصل شده به میکروسوئیچ یک غلطک پلاستیکی یا فلزی هم قرار گرفته است.

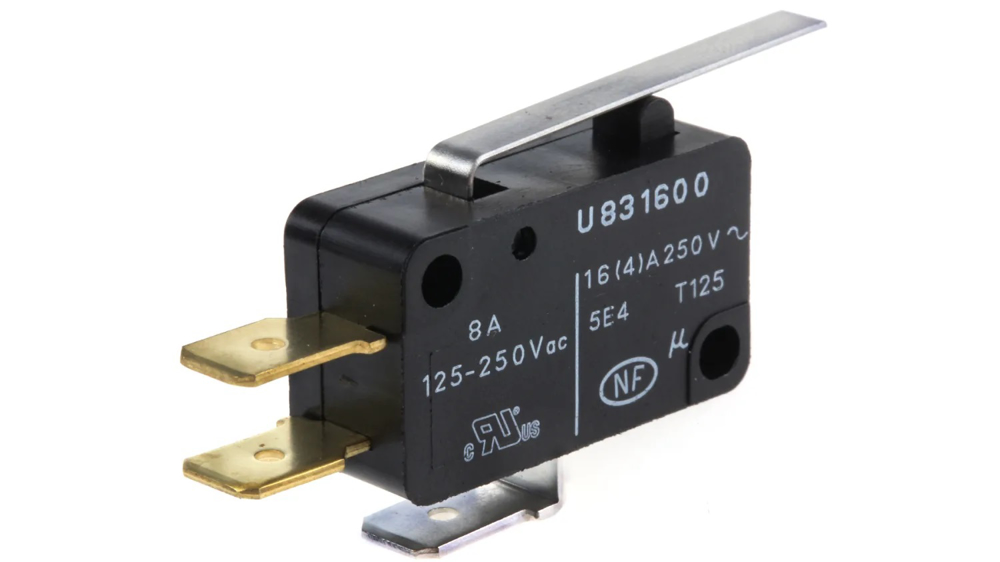

میکروسوئیچ اهرم دار چهار پایه

فشردن اهرم منجر به  قطع و وصل مدار می گردد و با رها شدن اهرم به حالت اولیه باز خواهد گشت.  میکرو سوئیچ ها در ربات های متحرک به عنوان سنسور برخورد نیز کاربرد دارند. به این شکل که در زمان تحریک یا فشرده شدن میکروسوییچ چیست مسیر حرکت ربات  عوض خواهد شد، زیرا با فشرده شدن اهرم جریان موتورها یا دیگر محرک ها قطع و وصل می گردد. میکروسوئیچ ها در آسانسورها، بالابرها، خطوط تولید کارخانه ها و … استفاده می شوند. از این حیث میکروسوئیچ در آسانسور به عنوان کلید احضار طبقات آسانسور کاربرد دارد.

معمولا این قطعات با نام هایی چون میکروسوئیچ اهرم دار ، میکروسوئیچ ریز یا میکرو سوئیچ مشکی سفید معرفی می شوند. این مدل میکروسوئیچ کوچک از نظر قیمت ارزانترین میکروسوئیچ به شمار می روند.

به طور معمول میکروسوئیچ ها در حالت عادی باز می باشند یعنی اتصالی بین پایه های آن ها وجود ندارد . زمانی که دکمه سوئیچ را فشار می دهیم دو پایه آن به یکدیگر متصل می شوند و  جریان الکتریکی را از خود عبور می دهند . تا زمانیکه دکمه سوئیچ را نگه داریم ، پایه ها به هم وصل هستند و جریان عبور می کند به محض رها کردن دکمه اتصال قطع می گردد . ویژگی منحصر به فرد این میکروسوئیچ برخورداری از کلید حساس دارای اهرم فیزیکی می باشد که با اعمال نیروی بسیار کم به آن می توان آن را قطع و وصل نمود.

تاریخچه شکل گیری میکروسوییچ

ممکن است به این موضوع فکر کرده باشید که ابتدایی ترین میکروسوئیچ فشاری چگونه  طراحی و به بازار عرضه گردید . در سال 1932 میلادی بود که شخصی به اسم( peter mc gall )  یک کارمند شرکت باتری بود اقدام به اختراع این وسیله نمود. پس از ثبت و بهبود شرایط ،  این شخص توانست برای خود شرکتی به این نام یعنی میکرو سوئیچ  ثبت کند. این چنین این نام بر سر زبان ها افتاد و امروزه در صنعت به عنوان یکی از ضروری ترین وسیله ها کاربرد دارد.

موارد استفاده از میکرو سوئیچ ها چیست؟

میکروسویئچ ها در انواع  ماوس کامپیوتر و برخی پریز تایمر دار دیجیتال سون و پروژه های گوناگون رباتیک و الکترونیک، آسانسور، بالابر کاربرد دارند.

• کنترل ایمنی آسانسورها
• شمارش قطعات عبوری
• دستگاه های سکه ای
• بالابرها
• تشخیص انسداد در خط تولید
• کنترل نوار نقاله در کارخانه ها
• ماشین های برش

ساختار داخلی و نحوه عملکرد میکروسوئیچ

ساختار داخلی میکروسوئیچ ها همانند یک پوش باتن دوبل می باشد که معمولاً دارای  یک کنتاک NO (در حالت عادی باز) و یک کنتاکت NC (در حالت عادی بسته) می باشند. روش نصب میکروسوئیچ ها تماسی اند  اما قطعات مشابه، مانند سنسورهای مجاورتی القایی یا خازنی یا سنسورهای فوتو الکتریک بدون نیاز به تماس با جسم می توانند عملکردی مشابه میکروسوئیچ ها را نشان دهند.

به طور کلی میکروسوئیچ از چهار جزء اصلی زیر تشکیل شده

1-اهرمی که هدف با آن برخورد می کند. هر میکروسوئیچ یک شاسی دارد و با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت ها را تغییر وضعیت خواهند داد.

 -1عملگر بخشی است که به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می نماید.

-3 بدنه سوئیچ که شامل کنتاکت ها بوده  و حالت آن توسط عملگر کنترل می گردد.

-4 پایانه های الکتریکی که به کنتاکت های سوئیچ اتصال می یابد و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می نماید.

ظرفیت جریان: میکروسوئیچ‌های اهرم دار دارای ظرفیت جریان مشخصی هستند که نشان‌دهنده میزان جریان الکتریکی حداکثری است که میکروسوئیچ می‌تواند تحمل کند.

ولتاژ کاری: این میکروسوئیچ‌ها دارای محدوده ولتاژ کاری مشخصی هستند که نمی‌توانند بیشتر از آن را تحمل کنند.

مزایا استفاده از میکرو سوئیچ

• سادگی در نصب، استفاده آسان و قیمت مناسب
• دارای بدنه مقاوم در برابر شرایط محیطی مختلف
• دقت و تکرار پذیری بالا
• تحمل جریان بیشتر نسبت به سایر سنسور ها
• مقاوم در برار نویز الکتریکی
• عدم جریان نشتی و نداشتن حداقل افت ولتاژ
• عملکرد ساده تیغه
• برخوردار از پوشش بادوام

در نهایت

همانطور که گفته شد میکرو سوییچ ها در رباتیک و ساخت پروژه های دانش آموزی بسیار کاربردی هستند. میکرو سوئیچ ها با توجه به ولتاژ و جریانی که می توانند از خود عبور دهند تقسیم بندی می شوند و در انواع و شکل های گوناگون به فروش می رسندمیکروسوئیچ‌های اهرم دار در تجهیزات الکترونیکی، خودروها، دستگاه‌های خانگی، تجهیزات صنعتی و بسیاری از دیگر صنایع مورد استفاده قرار می‌گیرند. به عنوان مثال، آنها می‌توانند برای کنترل درب‌ها، دکمه‌ها، دستگاه‌های نورپردازی و غیره استفاده شوند.. .به طور کلی می توانید  انواع میکروسوئیچ ها را در آژند برق تهیه نمایید.
