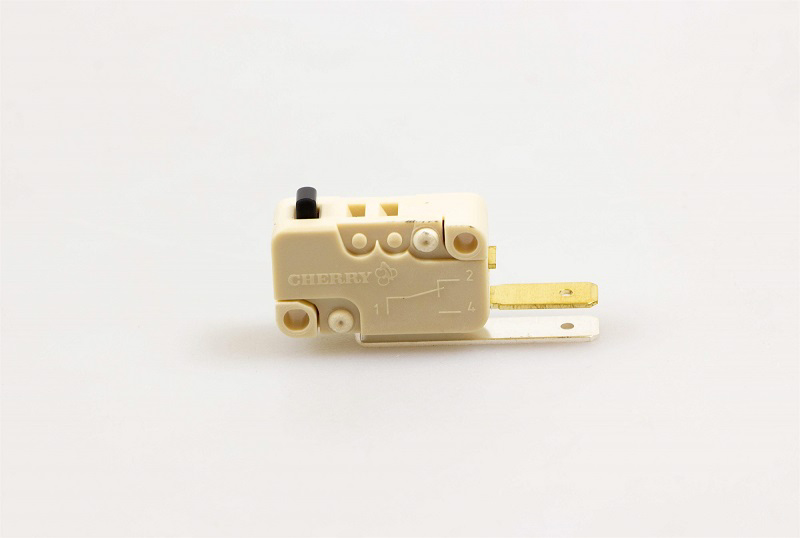

    میکروسوئیچ درب ماشین ظرفشویی

    میکروسوئیچ درب ماشین ظرفشویی

    میکروسوئیچ چیست؟

    میکروسوئیچ (Micro Switch) در واقع کلیدی است که توسط فشار ، حرکت یا ضربه فیزیکی تحریک می شود و عملیات روشن و خاموش شدن جریان الکتریکی مدار را کنترل می کند.
    این قطعه یک سوئیچ محدودکننده (Limit Switch)  کوچک است در مدارهای الکتریکی استفاده می شود و همچنین به عنوان سوئیچ محدود مکانیکی یا سوئیچ مینیاتور ضربه سریع شناخته می شود. معمولاً یک مکانیسم فنر به سرعت بخشیدن به عملکرد میکروسوئیچ و با کوچکترین ضربه یا تحریک شاسی ، عملکرد مکانیکی مورد نیاز برای تغییر موقعیت کنتاکت ها انجام می شود. ولتاژ و جریان کار و طراحی بازوی میکروسوئیچ (شاسی) با توجه به کاربرد متفاوت خواهد بود.

    میکرو سوئیچ ها در دو مدل مختلف صنعتی و خانگی طراحی ، تولید و به بازار عرضه می شوند. در عملکرد هیچ تفاوتی وجود ندارد ، اما عمر مفید میکروسوئیچ های صنعتی بیشتر از میکروسوئیچ های داخلی است و برای ساخت آنها باید استانداردهای فنی بیشتری رعایت شود.

    ویژگی بارز میکرو سوئیچ این است که حرکت نسبتاً کوچک دکمه محرک باعث حرکت نسبتاً زیادی در اتصالات الکتریکی می شود که در سرعت های بالا (صرف نظر از سرعت تحریک) اتفاق می افتد. میکروسوئیچ یکی از اجزای سازنده آن است که در پانل های کنترل بخصوص مدارهای کنترل استفاده می شود.

    در واقع ، میکروسوئیچ نوعی سوئیچ است که در پانل های کنترل بخصوص مدار کنترل استفاده می شود. یک سوئیچ الکتریکی که با نیروی فیزیکی بسیار کمی هیجان زده می شود. میکروسوئیچ ابزاری سوئیچینگ در صنعت برق است و کاربردهای مختلفی در صنعت برق دارد به طوری که ما از اجزایی استفاده می کنیم که میکروسوئیچ هر روز استفاده می کند. میکروسوئیچ در طیف گسترده ای از کاربردهای الکتریکی صنعتی در انواع تنظیمات سوئیچ ، محرک ها و موارد دیگر استفاده می شود. به آن "کلید مینیاتوری تأثیر سریع" نیز گفته می شود.

    میکروسوئیچ چیست؟


    انواع میکروسوئیچ

    بدیهی است، انتخاب میکروسوئیچ از نظر نوع عملکرد متناسب با کاربرد موردنظر خواهد بود. عملکرد سوئیچ ها بر اساس بخشی که با هدف برخورد می کند، به دو دسته کلی زیر تقسیم می شود:

    1. اهرمی
    2. پیستونی

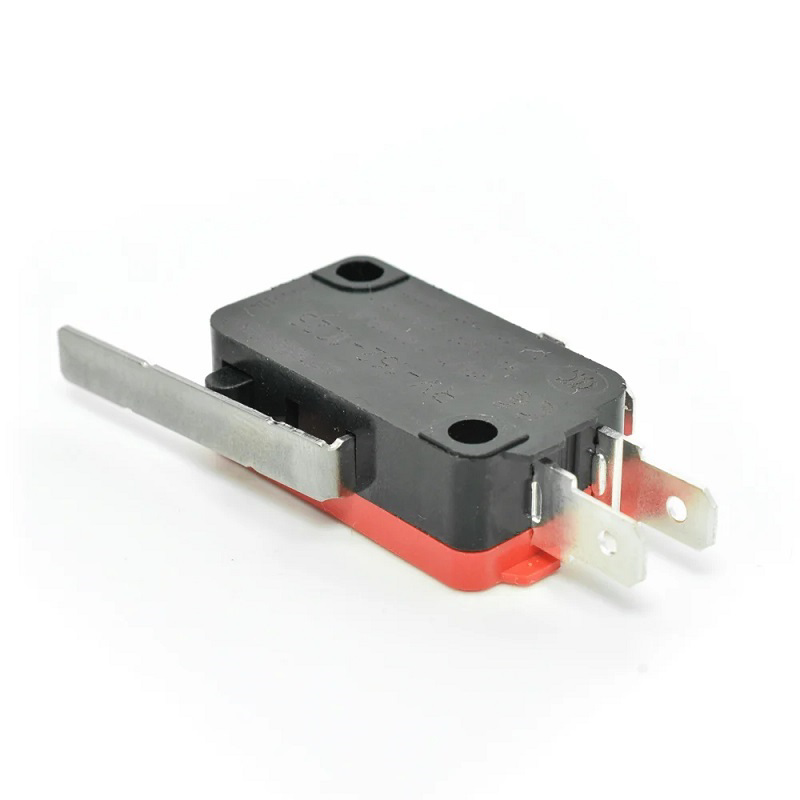

    میکروسوئیچ اهرمی

    میکروسوئیچ های اهرمی به صورت شعاعی فعال می شوند، یعنی حول یک محور می چرخند.بنابراین با حرکت این اهرم به چپ و راست یا بالا و پایین سوئیچ عمل می کند.اهرم در این میکروسوئیچ ها می تواند متفاوت باشد.


    میکروسوئیچ پیستونی

    در این نوع میکروسوئیچ با فشردن یا کشیدن پیستون متصل به عملگر، سوئیچ عمل خواهد کرد.متناسب با نوع کاربرد می تواند شامل یک غلتک یا فنر نیز باشد.


    کاربردهای میکرو سوئیچ

    میکروسوئیچ ها در موارد زیر به عنوان حسگر کاربرد دارند:


    به طور کلی میکروسوئیچ متشکل از چهار جزء اصلی زیر است:

    1. اهرمی که هدف با آن برخورد می کند. هر میکروسوئیچ یک شاسی دارد که با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت ها تغییر وضعیت خواهند داد.
    2. عملگر بخشی است که به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.
    3. بدنه سوئیچ که شامل کنتاکت هاست و حالت آن توسط عملگر کنترل می شود.
    4. پایانه های الکتریکی که به کنتاکت های سوئیچ متصل شده و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می کنند.


    انتخاب یک میکروسوئیچ مناسب، مستلزم توجه به مشخصات مکانیکی و پارامترهای عملکردی ماشین های مختلف و عواملی مانند اندازه، نیروی عملیاتی، روش نصب، دقت و سرعت مورد نیاز است. علاوه بر این، درجه بندی الکتریکی یک میکروسوئیچ باید با سیستمی که قرار است کنترل کند مطابقت داشته باشد.


    مزایا و معایب میکرو سوئیچ ها

    میکروسوئیچ ها دارای چندین مزیت برای طراحی هستند که از جمله آن ها می توان به موارد زیر اشاره کرد:

    1.    از نظر طراحی مدار معمولاً ساده و سر راست هستند.
    2.    تقریباً در هر محیط صنعتی به خوبی کار می کنند.
    3.    دقت و تکرارپذیری بالایی دارند.
    4.    این قطعات مصرف برق کمی دارند و به اصطلاح کم مصرف هستند.
    5.    قابلیت سوئیچینگ بارهای القایی زیاد (High-Inductance Load) را دارند.
    6.    می توان از آن ها برای سوئیچینگ چندین بار استفاده کرد.
    7.    نصب آن ها ساده است.
    8.    مقاومت فیزیکی خوبی دارند و بنابراین در مکان های پرخطر قابل اعتماد هستند.
    9.    معمولاً کنتاکت های الکتریکی قدرتمندی دارند، بدین معنی که می توان از آن ها برای تغییر مستقیم جریان بالاتر بدون نیاز به استفاده از رله کنترل ثانویه استفاده کرد.
    10.    افت ولتاژ کمی دارند و در برابر نویز الکتریکی نیز مقاوم هستند.


    میکروسوئیچ ها معایبی نیز دارند؛ بنابراین ممکن است برای هر کاربردی مناسب نباشند و محدودیت هایی ایجاد کنند.

     مزایا و معایب میکرو سوئیچ ها


    سه مورد از معایب این قطعه پرکاربرد عبارت اند از:

    1.    از آن جا که میکروسوئیچ ها به عملکرد مکانیکی متکی هستند، معمولاً در تجهیزاتی که با سرعت نسبتاً کم کار می کنند، استفاده می شوند.
    2.    این قطعات حسگرهای تماسی هستند، به این معنی که برای فعال شدن نیاز به تماس فیزیکی با هدف دارند.
    3.    ماهیت طراحی مکانیکی آن ها بدین صورت است که دستگاه ها به مرور زمان دچار سایش یا فرسودگی مکانیکی می شوند و در نهایت نیاز به تعویض خواهند داشت.

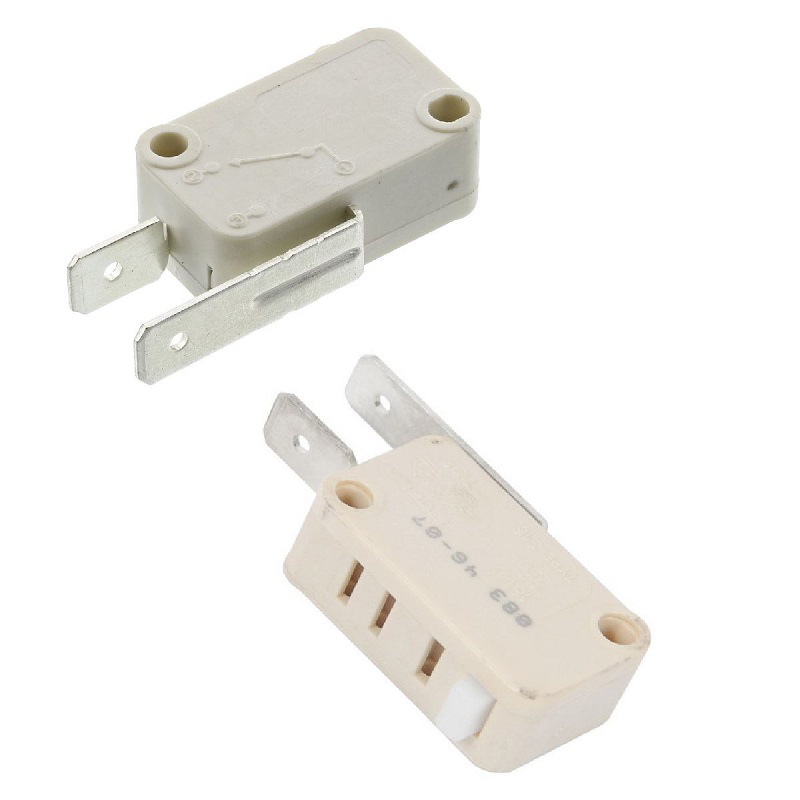

    کاربرد میکروسوئیچ در ماشین ظرفشویی چیست؟

    میکروسوئیچ ماشین ظرفشویی یک کلید بسیار حساس است که با فشار کم فعال می شود. این فشار کم باعث بسته شدن کامل درب ماشین ظرفشویی می شود و باعث می شود دستگاه با حرکت دادن کنتاکت های الکتریکی شروع به کار کند.

    وظیفه میکروسوئیچ این است که دستگاه تا زمانی که درب ماشین ظرفشویی کاملاً بسته نشود شروع به کار نمی کند. بنابراین ، مرحله مدار پس از عبور از کلید تایمر و قبل از کار با سایر اجزای الکتریکی مدار ، از میکروسوئیچ عبور می کند. سوکت میکروسوئیچ معمولاً در پشت درب ماشین ظرفشویی و در مجاورت لاستیک اطراف درب قرار دارد.


    وقتی این کلید ایمنی فعال می شود ، فاز به سایر اجزای الکتریکی رسیده و ماشین ظرفشویی شروع به کار می کند. در واقع:


    •    این قطعه عملکردی امنیتی دارد.
    •    یعنی در هنگام باز بودن درب از روشن شدن دستگاه جلوگیری می‌کند.
    •    این قطعه شامل زبانه است که در روی درب دستگاه قرار دارد و قسمت مکانیزم که در پشت پنل جلویی قرار می‌گیرد.
    •    مکانیزم از یک سیم‌ پیچ قفل‌ کننده و یک قفل مغناطیسی تشکیل شده است.
    •    نحوه کار این قطعه به این صورت است که با انتخاب برنامه شستشو و زدن دکمه استارت، فرمان فعال شدن میکروسوئیچ درب از سوی برد اصلی دستگاه صادر خواهد شد.
    •    این قطعه نیز با دریافت فرمان و اجرای آن مانع از باز شدن درب در حین کار کردن می‌شود.
    •    پس از پایان شستشو نیز برد اصلی فرمان غیر فعال شدن را به میکروسوئیچ درب می‌دهد و سپس درب ماشین ظرفشویی آزاد می‌شود.
    •    به همین جهت ظرفشویی پس از پایان شستشو برای مدت چند ثانیه بوق کوتاهی را پخش می‌کند و شما پس از پایان آن قادر به بازکردن درب دستگاه خواهید بود.

     کاربرد میکروسوئیچ در ماشین ظرفشویی چیست؟


    علائم خراب بودن میکروسوئیچ ماشین ظرفشویی

    خرابی میکروسوئیچ درب ماشین ظرفشویی مانند هر نقص و مشکلی دارای علائم و نشانه هایی است که به کاربر کمک می کند آن را متوجه شود. توجه به این علائم و نشانه ها باعث می شود شما در اسرع وقت جایگزین میکروسوئیچ شوید و با ترمیم به موقع آن از بروز سایر مشکلات جلوگیری کنید.


    قفل شدن درب ماشین ظرفشویی پس از پایان برنامه شستشو

    برای تعمیر باز نشدن درب ماشین ظرفشویی پس از پایان برنامه شستشو مطابق زیر عمل کنید:

    • همانطور که توضیح دادیم ، میکروسوئیچ در ماشین ظرفشویی را تا پایان برنامه شستشو قفل می کند.
    • بنابراین نمی توانید در هنگام کار درب دستگاه را باز کرده و به آن ظرف اضافه کنید.
    • گاهی اوقات درب ماشین ظرفشویی پس از برنامه شستشو به دلیل سوء عملکرد میکروسوئیچ باز نمی شود.
    • این یکی از علائم و نشانه هایی است که به شما هشدار می دهد زمان آن است که میکروسوئیچ درب  جایگزین شود.
    • قبل از تعمیر میکروسوئیچ ، باید درب دستگاه باز شود تا بتوانید ظرف های موجود در آن را تخلیه کرده و سپس این قسمت را تعمیر کنید.
    • برای باز کردن درب ماشین ظرفشویی در مواقع اضطراری ، معمولاً یک اهرم خلاص کننده دستی در دستگاه نصب می شود.
    • محل قرارگیری این اهرم بسته به مدل دستگاه می تواند در زیر قفل درب یا کنار فیلتر تخلیه باشد.
    • به دفترچه راهنمای دستگاه خود مراجعه کنید تا با محل اهرم رها سازی آشنا شوید.
    • پس از باز شدن درب دستگاه و تخلیه محتویات آن ، باید لولا را از نظر شل بودن ، زبانه را از نظر شکستگی و مکانیسم میکروسوئیچ را برای درب به دلیل عدم اتصال بررسی کنید.


    نکات ایمنی برای تعویض میکروسوئیچ درب ظرفشویی

    زمانی که از خرابی میکروسوئیچ قفل اطمینان پیدا کردید، قبل از اقدام برای تعویض میکروسوئیچ قفل درب ماشین ظرفشویی وسایل مورد نیاز را فراهم کنید. وسایلی مانند پیچ‌گوشتی تخت و چهار سو، کاردک، حوله، آچار 5/16 اینچی، انبر و میکروسوئیچ درب جدید برای تعویض حال با دقت گام به گام مراحل زیر را انجام داده و میکروسوئیچ قفل درب را تعویض نمایید.


    •    ماشین ظرفشویی را از پریز برق جدا کنید تا احتمال برق گرفتگی از بین برود.
    •    دریچه‌های آب سرد و گرم را خاموش‌ کنید.
    •    برای محافظت از دستان خود از دستکش استفاده کنید.


    انجام تعمیرات یا نگهداری وسایل یا تجهیزات برق می‌تواند خطرناک باشد. اگر تصمیم به تعویض میکروسوئیچ قفل ظرفشویی دارید، خطر آسیب‌دیدگی شما و یا دستگاه بسیار بالا است. برای کاهش خطر، از ابزار و تجهیزات ایمنی کاربردی برای تعمیرات دستگاه ظرفشویی خود استفاده کنید و تمام دستورالعمل‌ها را به درستی دنبال کنید.


    مجموعه چفت درب ماشین ظرفشویی

    اگر قفل درب ماشین ظرفشویی شما به درستی کار نمی کند ، اولین چیزی که باید بررسی کنید گیره درب است. گیره درب در بالای محفظه ماشین ظرفشویی قرار دارد و به طور معمول قابل تنظیم است. اگر این قسمت به درستی تنظیم نشده باشد ، قفل درب فعال نمی شود و از روشن شدن ماشین ظرفشویی جلوگیری می شود ، یا ممکن است درب به درستی قفل نشود و آب ماشین ظرفشویی نشت کند. قفل درب ممکن است پوسیده باشد و دیگر نتواند مهر و موم مناسبی ایجاد کند. در این حالت باید قفل درب تعویض شود.


    میکروسوئیچ درب که وظیفه کنترل صحیح بسته شدن درب و اجازه روشن شدن ماشین را دارد نیز می تواند باعث بسته نشدن صحیح قفل درب شود. اگر فکر می کنید میکروسوئیچ درب نیز با مشکل روبرو شده است ، می توانید سیم ها را جدا کرده و آن را با استفاده از مولتی متر در دو حالت فشرده و شل آزمایش کنید. میکروسوئیچ باید کاملاً در حالت فشرده متصل باشد و نه در حالت آزاد.

     مجموعه چفت درب ماشین ظرفشویی

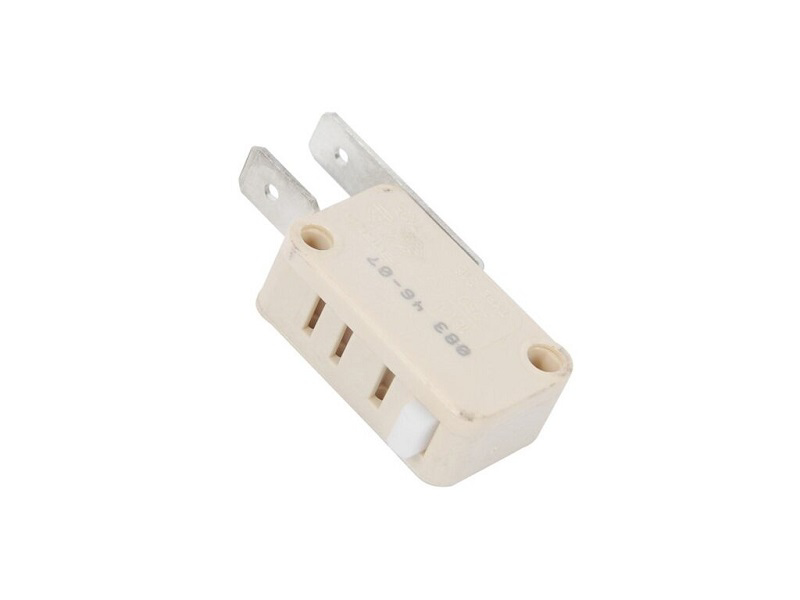

    بررسی مکانیزم میکروسوئیچ درب

    بررسی مکانیزم میکروسوئیچ درب به صورت زیر می باشد:

    • میکروسوئیچ درب شامل یک سیم پیچ باز / بسته و یک قفل مغناطیسی است.
    • این قطعات در قسمت پشتی پنل جلویی قرار دارند.
    • غالباً وقتی این قسمت با مشکل روبرو می شود ، در شکل ظاهری آن منعکس می شود.
    • هنگام باز کردن پانل جلو ، شما اغلب علائمی مانند علائم سوختگی را تجربه خواهید کرد.
    • خرابی مکانیکی می تواند در سیم پیچ ها یا موتورها نیز رخ دهد.
    • استفاده از مولتی متر برای ترمیم میکروسوئیچ و تشخیص مشکل بهتر است.


    بررسی زبانه درب و تعمیر میکروسوئیچ

    برای بررسی زبانه درب و تعمیر میکروسوئیچ درب ماشین ظرفشویی به شکل زیر عمل نمایید:


    •    این علائم و نشانه ها فقط در صورت آسیب دیدن گیت میکروسوئیچ ظاهر نمی شوند.
    •    اما گاهی اوقات علت این علائم عوامل دیگری مانند زبان هستند.
    •    اگر عادت دارید درب ماشین ظرفشویی خود را فشار دهید و ببندید ، احتمالاً زبانه درب ماشین شما آسیب دیده است.
    •    زبانه درب قطعه ای از پلاستیک یا فلز است که در درب ماشین ظرفشویی قرار می گیرد.
    •    در صورت آسیب دیدن این قسمت ، علائم شکستگی و ... در آن دیده می شود.
    •    زبانه با فنر و دو پیچ به درب دستگاه متصل می شود.
    •    اگر پیچ های اتصال دهنده شل باشد ، زبانه دستگاه به درستی کار نمی کند.
    •    بنابراین اگر این علائم را در زبانه دستگاه مشاهده کردید ، بهتر است به جای تعویض میکروسوئیچ درب ماشین ظرفشویی، زبانه واشر را تغییر دهید.


    بررسی لولای درب و عیب یابی میکروسوئیچ


    برای بررسی لولای درب و عیب یابی میکروسوئیچ درب ماشین ظرفشویی طبق مراحل زیر عمل نمایید:

    •    همه ما با لولای درب و کاربرد و تأثیر آن بر عملکرد درب ماشین ظرفشویی آشنا هستیم.
    •    اگر پیچ های لولای درب شل باشد ، تنظیمات مکان در تغییر می کند.
    •    بنابراین ، ممکن است به درستی بسته نشود.
    •    بنابراین ، در صورت مشاهده نشتی در دستگاه ، در ابتدای کار میکروسوئیچ درب  را تعویض نکنید.
    •    بهتر است پیش از این لولاها را بررسی کنید تا در صورت شل یا خراب بودن پیچ این مشکلات برطرف شود.


    تعویض چفت و میکروسویچ درب ماشین ظرفشویی

    برای تعویض قفل درب ، ابتدا ماشین ظرفشویی را خاموش کنید. مجموعه قفل درب دارای دو قسمت است ، یکی خود قفل است و دیگری کلیپس داخل قفل است. یکی از این موارد روی درب و دیگری در بالای محفظه قرار دارد که بسته به سازنده متفاوت است. اگر قفل روی در است. باید تمام پیچ های داخلی درب را باز کنید تا از بین برود. اگر قفل در محفظه قرار دارد ، باید تمام پیچ های بدنه را باز کنید تا بتوانید درپوش ماشین ظرفشویی را بردارید.


    اکنون می توانید به قفل و میکروسوئیچ دسترسی پیدا کنید. سیم های متصل به میکرو سوئیچ را در قفل جدا کنید تا بتوانید قفل را بردارید. قفل را از نظر ظاهر و عملکرد بررسی کنید. اگر مشکلی وجود دارد ، در صورت امکان آن را تعمیر یا تعویض کنید. برای تعویض ، قطعات یدکی باید دقیقاً مانند قسمت اصلی باشد. در اینجا می توانید خود میکروسوئیچ را با یک مولتی متر نیز بررسی کنید.

    پس از انجام بازرسی ها و تعمیرات لازم ، قفل را تعویض کنید ، سیم ها را به میکروسوئیچ متصل کنید ، بدنه و داخل در را تعویض کنید و پیچ ها را با دقت محکم کنید. پس از اطمینان از مراحل برقی ، ماشین ظرفشویی را دوباره نصب کرده و درب آن را ببندید. آیا درب ماشین ظرفشویی بسته است و میکروسوئیچ به درستی کار می کند؟

     تعویض چفت و میکروسویچ درب ماشین ظرفشویی


    تعمیرات میکروسوئیچ ماشین ظرفشویی توسط تعمیرگاه به شرح زیر مجاز است:

    اگر شما یکی از تکنسین های مربوط به تعمیرات هستید ، می توانید میکروسوئیچ را در مراحل بالا جایگزین کنید. در غیر این صورت ، بهتر است این کار را به یک تکنسین واجد شرایط واگذار کنید. خطاهای موجود در تعمیرات می تواند مشکلات دیگری را برای دستگاه ایجاد کند.

    نتیجه گیری از تعویض و تعمیر میکروسوئیچ درب  ماشین ظرفشویی به شرح زیر است:

    • میکروسوئیچ درب شستشو یک قطعه ساده است ، اما عملکرد آن کاملاً به عملکرد اصلی ماشین ظرفشویی مرتبط است.
    • در صورت بروز هرگونه مشکل ، باید سریعاً این قطعه را تعمیر یا تعویض کنید.
    • نقص میکروسوئیچ درب شستشو می تواند دستگاه شما را کاملاً بی فایده کند.
