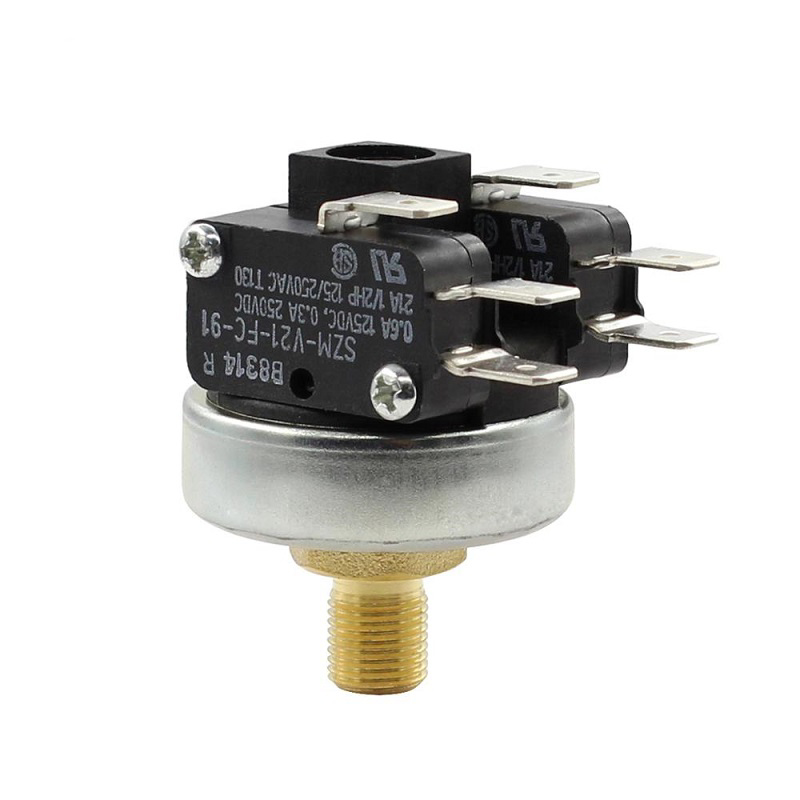

    میکروسوئیچ فشاری چیست؟

    میکروسوئیچ فشاری چیست؟

    میکروسوئیچ یکی از ابزار های مهم کلید زنی در صنعت برق می باشد که در موارد مختلفی از جمله کاربری های صنعتی تا لوازم خانگی کاربرد دارد. این محصول در دو مدل کم کارکرد همچون لوازم خانگی و پرکارکرد مانند لوازم صنعتی ساخته و عرضه می گردد.

    یکی از قطعه های پرکاربرد که در بسیاری از پروژه ها مورد استفاده قرار می گیرد میکرو سوئیچ یا لیمیت سوئیچ چیست؟ است. میکرو سوئیچ یک نوع از ابزارهای کلیدزنی در صنعت برق به شمار می رود و کاربردهای بسیار متنوعی در صنعت برق دارند به طوری که ما همه روزه از قطعاتی استفاده می کنیم که میکرو سوئیچ در آنها به کار گرفته شده اند.

    در حقیقت میکروسوئیچ یک کلید قطع و وصل ساده می باشد و برای قطع و وصل کردن جریان برق به کار میرود. میکرو سوئیچ ها در طیف وسیعی از مصارف برق صنعتی در تنظیمات مختلف سوئیچ، مصالح خانه سازی، عملگرها و ... کاربرد دارند. نام دیگر آن "کلید مینیاتوری ضربه ای سریع" است.

    اولین تولید کننده آن ها یک شرکت آمریکایی به نام Micro Switch بود . از آن جا که این محصولات بسیار محبوب بودند، نام میکرو سوییچ به یک علامت تجاری عمومی برای همه تولید کنندگان تبدیل شد .شرکت میکرو سوئیچ در سال 1950 توسط هانیول خریداری شد. هانیول مارک تجاری Micro Switch را ثبت کرد. سایر تولید کنندگان از اسم Snap-Action Switch   یا  Basic Switch استفاده کردند .

    میکرو سوئیچ در تابلوهای کنترل به ویژه مدار فرمان کاربرد دارد. آشنایی با قطعاتی مثل میکرو سوئیچ لازمه دستیابی به یک سیستم کنترل کارآمد است. از میکروسوییچ ها در دو زمینه اصلی استفاده می شود: یا برای استفاده در یک عمل مشخص کلیدزنی که به نیروی کم عملیاتی احتیاج داشته باشد یا در کارهایی که به قابلیت اطمینان بالایی برای انجام کار در مدت زمان طولانی داشته باشیم. (مانند دستگاه های کنترل میزان هوا و سایر گازها در تجهیزات صنعتی و مدارهای کنترل.)

    لیمیت سوئیچ ها برای اولین بار در سال 1932 توسط فردی به نام پیتر مک گل اختراع شد که یکی از کارمندان شرکت باتری سازی برگش بود. وی در سال 1933 با پیشرفت کار خود شرکتی به اسم میکروسوییچ بنیان کرد که از همان زمان نامش به روی وسیله ی پرکاربرد میکروسوییچ قرار گرفت .

    میکروسوئیچ صنعتی

    میکروسوئیچ صنعتی از نظر کارکرد، مشابه سایر میکرو سوئیچ ها عمل می نماید. ولی ممکن است بعضی قطعات این دستگاه جهت استفاده های صنعتی از طول عمر بیشتری به نسبت سایر مدل های خود برخوردار باشند.میکروسوئیچ صنعتی در انواع مختلفی تولید می شود که عبارت اند از:

     فشاری، غلطکی، سوزنی.از میکرو سوئیچ صنعتی در کارخانه ها و صنایع مختلفی برای کنترل حد، نمایش وضعیت، شمارش قطعات و … استفاده می کنند. میکروسوئیچ های صنعتی مانند سایر قطعات مزایا و معایبی دارند که عبارتند از:

    1. بهره مندی و عملکرد راحت و آسان برای همه
    2. پوشش بادوام و مقاوم در محیط های صنعتی مختلف
    3. عمر با دوام و طولانی
    4. بهره مندی برای جریان های بالا و مقاومت خوب به نسبت سایر سنسورها
    5. مقاومت خوب در مقابل نویزها و اعوجاج الکتریکی و تداخل های رادیویی
    6. نداشتن جریان نشتی و کارکرد آسان تیغه های NO و NC

    از معایب میکروسوئیچ صنعتی موارد ذیل می باشد:

    1. کنتاکتورها به نسبت سنسورهای غیر تماسی دارای عمر کمتری می باشند.
    2. قطعات متحرک اصطکاک و فرسودگی بیشتری دارند.
    3. این قطعات در تمام محیط های صنعتی قابلیت استفاده ندارد.

    میکروسوئیچ چگونه کار میکند؟

    میکروسوئیچ ها تماسی هستند اما قطعات مشابه، مانند سنسورهای مجاورتی القایی یا خازنی، یا سنسورهای فوتو الکتریک بدون نیاز به تماس با جسم می توانند عملکردی مشابه میکروسوئیچ ها داشته باشند.البته میکروسوئیچ ها نسبت به سنسورهای مجاورتی قادر به تحمل جریان های بالاتر و فعالیت های مکانیکی سنگین تر هستند. ساختار داخلی میکروسوئیچ ها دقیقاً مثل یک پوش باتن دوبل است و معمولاً یک کنتاک NO (در حالت عادی باز) و یک کنتاکت NC (در حالت عادی بسته) دارند.

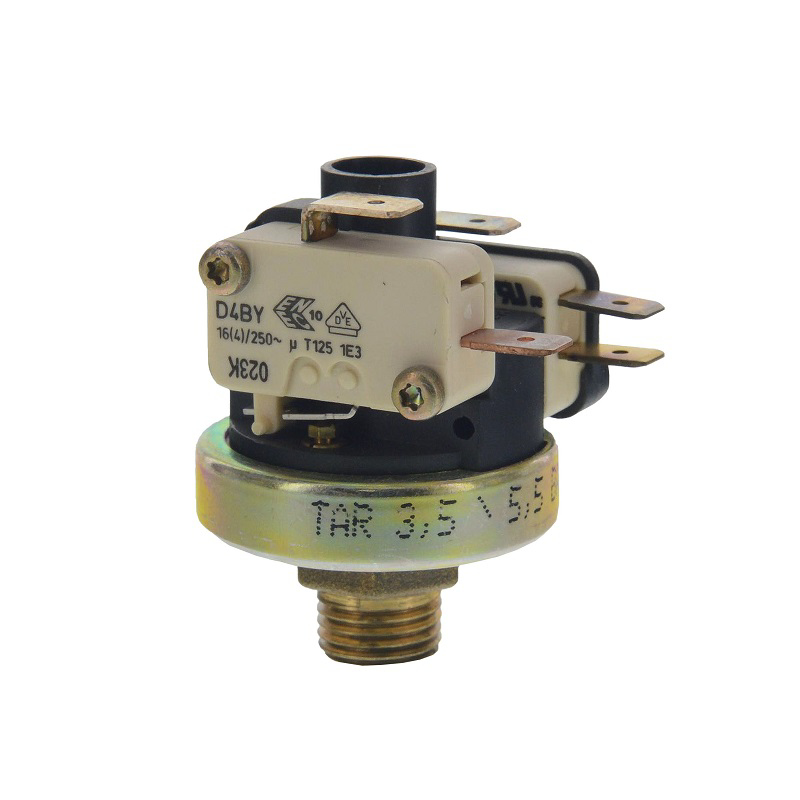

    یک مدل از انواع مختلف لیمیت سوئیچ های موجود در بازار، میکروسوئیچ فشاری است. این قطعه که از اولین مدل های میکروسوئیچ ها بود با فشرده شدن توسط جسم خارجی کار قطع و وصل جریان برق را انجام می دهد. از میکروسوئیچ فشاری امروزه استفاده فراوانی در صنایع رباتیک می شود، از دیگر کاربردهای آن بر روی قطعات مختلف کامپیوترها مانند مادربرد، ماوس، کیبورد و سایر قطعات فشاری است.

    میکروسوئیچ چگونه کار میکند؟

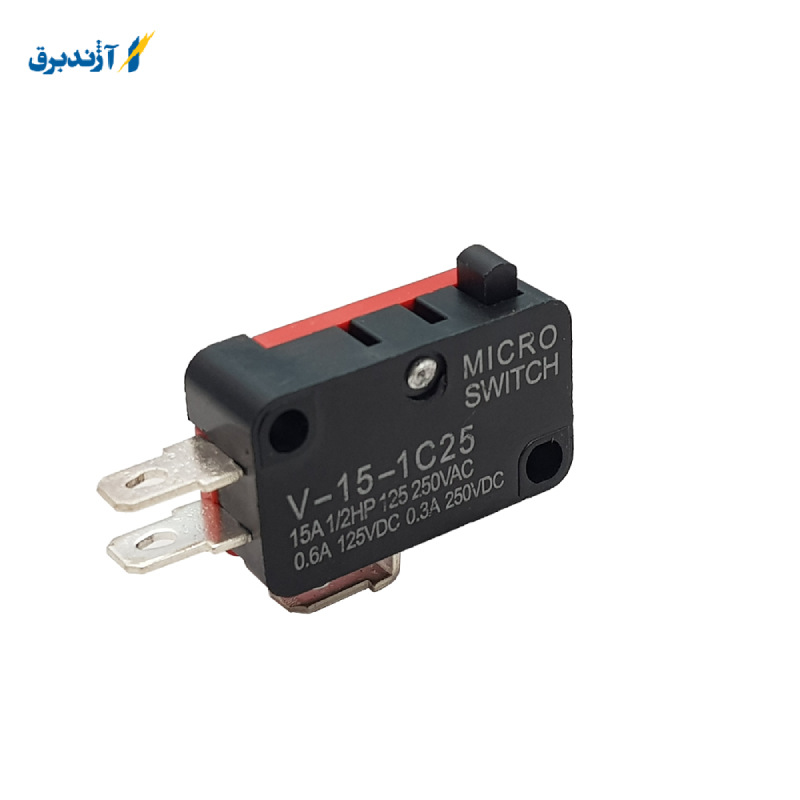

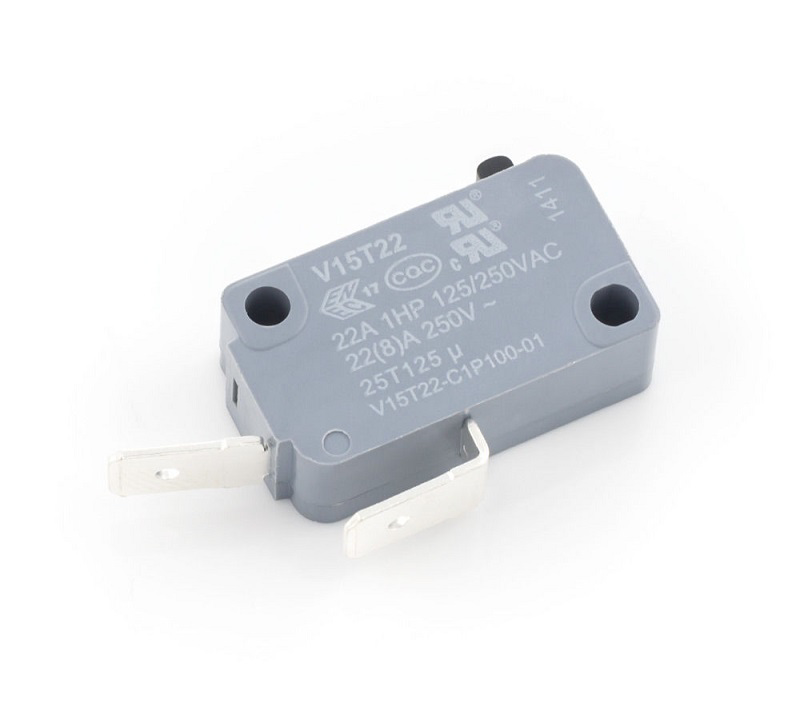

    میکرو سوئیچ استاندارد

    میکرو سوییچ استاندارد و ساده به شکل مستطیل و لبه دار است و از سه نوار اتصال تشکیل شده. این سه نوار اتصال به پایه های com  و NO و NC وصل می شوند و حالت عادی (زمین)، باز و بسته را نشان می دهد.دو حفره مخالف هم و به صورت مورب برای نصب راحت تر میکرو سوییچ در هر سطحی که می خواهیم روی قطعه وجود دارد. این حفره ها در کنار نوار اتصال خروجی قرار دارند و همین امر باعث لحیم کاری راحت سیم ها می شود.در رابطه با ساختار داخلی این قطعات می توان گفت شامل یک اتصال ثابت برای موقعیت های NO و  NC، یک اتصال متحرک و مونتاژ اتصال متحرک است. جنس بدنه میکرو سوییچ از پلاستیک فنول یا پلی استر است.

    نوار اتصال به زمین میکروسوییچ چیست به شکل پله ای است و بقیه قسمت های مونتاژ اتصالات متحرک را نگاه می دارند. نوار منحنی میکروسوییچ زیر اجزای متحرک قرار دارد، یک انتهای آن به نوار اتصال زمین و قسمت دیگر به نوار اتصال متحرک می چسبد.

    ساختار داخلی میکروسوئیچ

    اجتماع ساختار داخلی:

    در دهانه ی پوشش پلاستیکی سوئیچ، قسمت های مختلف ساختار داخلی سوئیچ دیده می شود. در این تصویر، حرکت اجزاء مختلف زمانی نشان داده می شود که به محرک فشار اعمال شود.این یک مونتاژ ساده است که شامل:

    1. اتصال ثابت برای  دو موقعیت NC  وNO.
    2. یک اتصال متحرک


    مونتاژ اتصال متحرک

    نوار فلزی کششی :

    بخش خارجی ساختار اتصال متحرک، یک نوار فلزی است که بشکل U معکوس شده است، که از سمت خودش کشیده شده است. این نوار کششی کوچک، نیروی محرک را به اتصال متحرک  انتقال می دهد، و سپس آن را به حالتrest  باز می گرداند و پس از آن اعمال نیرو، از محرک برداشته می شود. این کار را مانند یک فنر انجام می دهد، این نوار فلزی  است که ضربه ی آنی و سریع  میکرو سوئیچ را ایجاد می کند.

    نوار اتصال متداول

    نوار اتصال متداول میکروسوئیچ :

    قسمت بالایی اتصال، بین مولدها در پایه پلاستیکی ثابت می شود. بعضی از بخش های پایینی بعنوان یک نوار اتصال ظاهر می شود. تعدادی از بخش ها بر روی صفحه بریده شده اند تا دیگر قسمت های اتصال متحرک بهم چسبانده شوند.

    نوار اتصال متداول میکروسوئیچ :

    نوار منحنی میکروسوئیچ :

    نوار منحنی که زیر اجزای محرک قرار داده شده است در تصویر بالا نشان داده شده، یک انتهای این نوار، در بخش برش نوار اتصال زمین قرار می گیرد و انتهای دیگر آن در بخش برش نوار اتصال متحرک قرار می گیرد. وظیفه این نوار انتقال نیرویی است که توسط محرک به سمت اتصال متحرک، حرکت می کند. پس از این انتقال، اتصال برقرار شده و کلید در حالت NO قرار می گیرد. به محض اینکه نیروی محرک آزاد می شود، اتصال متحرک به علت وجود نیروی کششی نوار کشش در حالت rest  قرار می گیرد.


    اتصال متحرک میکرو سوئیچ :

    برای ارتباط با هر دو اتصال خروجی و تسهیل آن، بر روی هر دو سمت بصورت برآمده هستند.

    اجزا اصلی میکروسوئیچ ها

    1.  اهرمی که هدف با آن برخورد می کند. هر میکروسوئیچ یک شاسی دارد که با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت ها تغییر وضعیت خواهند داد.
    2.  عملگر بخشی است که به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.
    3.  بدنه سوئیچ که شامل کنتاکت هاست و حالت آن توسط عملگر کنترل می شود.
    4.  پایانه های الکتریکی که به کنتاکت های سوئیچ متصل شده و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می کنند.

    میکرو سوییچ ها اجزای الکتریکی بسیار متداولی هستند و تغییرات زیادی در طراحی آن ها وجود دارد . بسته به نوع استفاده و نوع شرایطی که در طول استفاده از آن ها متحمل می شوند، باید ویژگی های مختلفی را برای آن ها در نظر گرفت .

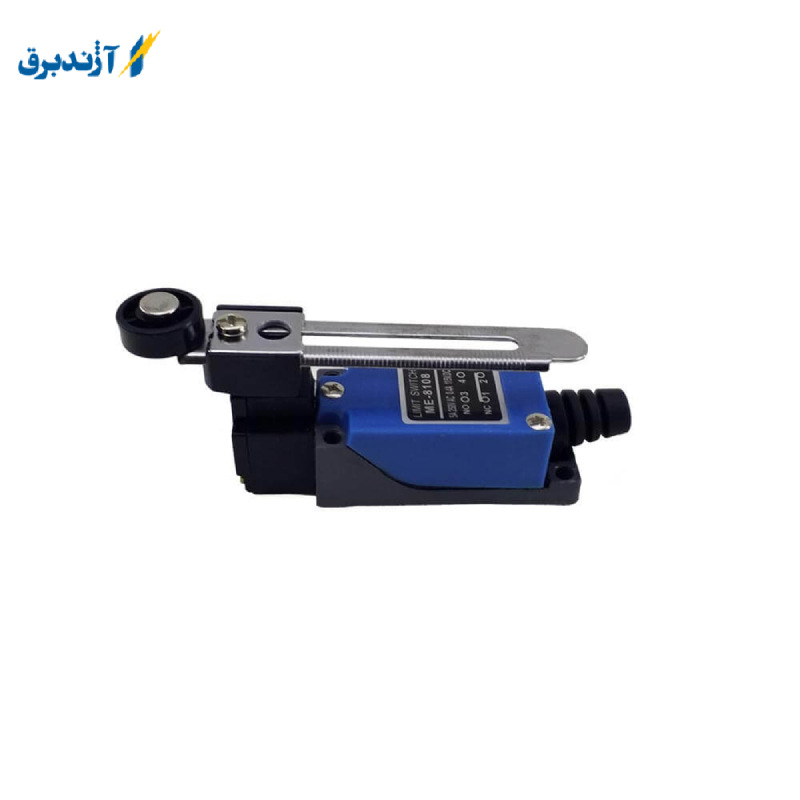

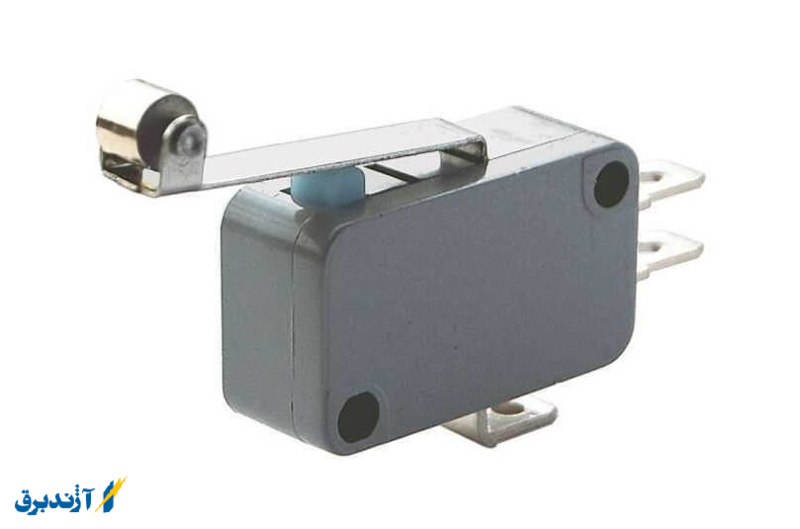

    لیمیت سوئیچ اهرمی

    1. میکروسوئیچ های اهرمی به صورت شعاعی فعال می شوند، یعنی حول یک محور می چرخند.
    2. بنابراین با حرکت این اهرم به چپ و راست یا بالا و پایین سوئیچ عمل می کند.
    3. اهرم در این میکروسوئیچ ها می تواند متفاوت باشد.

    لیمیت سوئیچ پیستونی

    1. در این نوع میکروسوئیچ با فشردن یا کشیدن پیستون متصل به عملگر، سوئیچ عمل خواهد کرد.
    2. متناسب با نوع کاربرد می تواند شامل یک غلتک یا فنر نیز باشد.


    نوع محرک

    1. این فقط نوع محرکی است که در واقع کنتاکتور چه کاربردی دارد های موجود در دستگاه را نصب می کند .
    2. انواع مختلفی  از آن وجود دارد . محرک های دکمه مانند از انواع اهرم بسیار محبوب هستند .


    تنظیم کننده ارتباط

    1. تنظیمات ارتباط برای این میکروسوییچ ها مانند هر میکروسوییچ دیگر است .
    2. آن ها شامل طرح های معمول باز و بسته شده با قطب های مختلف هستند و تنظیم های موجود را پرتاب می کنند .


    رتبه فعلی ارتباط ها

    1. این یک اندازه گیری از آمپراژ است که مخاطبین می توانند از آن استفاده کنند .
    2. در حالی که بیشتر این میکروسوییچ ها در سطح جریان پایین تر مورد استفاده قرار می گیرند ، طرح هایی وجود دارند که قرار است در برنامه هایی با جریان بالاتر استفاده شوند، مانند کنترلر واقعی برای موتورهای الکتریکی یا دستگاه های دیگر .


    نوع ترمینال

    1. میکروسوییچ ها گزینه های نصب انعطاف پذیری را ارائه می دهند و با توجه به اندازه آن ها می توان از روی تابلوهای مدار چاپی استفاده کرد .
    2. گزینه های نوع ترمینال به طور مناسب و گسترده در دسترس هستند .
    3. این ها شامل لبه ها، اتصالات PCB در زوایای مختلف، پیچ ها و موارد دیگر هستند.
    4. برخی از اتصالات به گونه ای طراحی شده اند که در محل لحیم شده باشند .


    رتبه بندی IP

    1. رتبه بندی IP مخفف عبارت Ingress Protection Rating   است .
    2. این یک نوع اندازه گیری از چگونگی محافظت دستگاه در مقابل نفوذ است .
    3. رتبه بندی ها برای همه چیز از قسمت های بدنه یک جسم گرفته تا مواد خاص مانند آب و سایر مواد شیمیایی اعمال می شود .

    مزایا و معایب میکرو سوئیچ ها

    میکروسوئیچ ها دارای چندین مزیت برای طراحی هستند که از جمله آن ها می توان به موارد زیر اشاره کرد:


    1.    از نظر طراحی مدار معمولاً ساده و سر راست هستند.
    2.    تقریباً در هر محیط صنعتی به خوبی کار می کنند.
    3.    دقت و تکرارپذیری بالایی دارند.
    4.    این قطعات مصرف برق کمی دارند و به اصطلاح کم مصرف هستند.
    5.    قابلیت سوئیچینگ بارهای القایی زیاد (High-Inductance Load) را دارند.
    6.    می توان از آن ها برای سوئیچینگ چندین بار استفاده کرد.
    7.    نصب آن ها ساده است.
    8.    مقاومت فیزیکی خوبی دارند و بنابراین در مکان های پرخطر قابل اعتماد هستند.
    9.    معمولاً کنتاکت های الکتریکی قدرتمندی دارند، بدین معنی که می توان از آن ها برای تغییر مستقیم جریان بالاتر بدون نیاز به استفاده از رله کنترل ثانویه استفاده کرد.
    10.    افت ولتاژ کمی دارند و در برابر نویز الکتریکی نیز مقاوم هستند.

    مزایا و معایب میکرو سوئیچ ها


    میکروسوئیچ ها معایبی نیز دارند؛ بنابراین ممکن است برای هر کاربردی مناسب نباشند و محدودیت هایی ایجاد کنند.

    سه مورد از معایب این قطعه پرکاربرد عبارت اند از:

    1.    از آنجا که میکروسوئیچ ها به عملکرد مکانیکی متکی هستند، معمولاً در تجهیزاتی که با سرعت نسبتاً کم کار می کنند، استفاده می شوند.
    2.    این قطعات حسگرهای تماسی هستند، به این معنی که برای فعال شدن نیاز به تماس فیزیکی با هدف دارند.
    3.    ماهیت طراحی مکانیکی آن ها بدین صورت است که دستگاه ها به مرور زمان دچار سایش یا فرسودگی مکانیکی می شوند و در نهایت نیاز به تعویض خواهند داشت.


    نحوه کار میکروسوئیچ

    یک میکرو سوئیچ  که گاهی اوقات "کلید مینیاتوری سریع (فنری)" نامیده میشود، یک نوع کلید با اتصال آنی و لحظه ای است که بطور گسترده در ابزار خودرو، صنعت و پزشکی به عنوان سنسور استفاده می شود.


    کاربرد میکروسوئیچ ها

    میکروسوئیچ ها یک وسیله همه کاره در رباتیک هستند. میکروسوئیچ ها با توجه به میزان ولتاژ قابل انتقال طبقه بندی می شوند و کاربردهای بسیار متنوعی دارند. یکی از رایج ترین کاربردهای میکروسوئیچ در سوئیچ های سنجش کف در آسانسورها و دستگاه های کپی ، ماوس ها و صفحه کلیدها و همچنین مادربردها برای سوئیچ سریع به حالت دیگر است.

    میکروسوئیچ هایی وجود دارند که می توانند موتورهای کوچک ، لامپ ها و سیم پیچ ها را قطع و وصل کند.هر کلید مکانیکی از دو قسمت رسانا تشکیل شده است که با اتصال و جدا کردن دو مدار به یکدیگر متصل شده اند. این دو قسمت را کنتاک می نامند. کنتاک علاوه بر رسانایی و مقاومت در برابر خوردگی ، باید دارای سختی متناسب برای مقابله و مقاومت مکانیکی در برابر سایش باشد.

    یکی از بهترین راههای مقابله با قوس الکتریکی در یک سوئیچ افزایش سرعت در هنگام خاموش و روشن است. از فنرهای زیادی برای افزایش سرعت برش و ضربه زدن استفاده می شود.به طور کلی میکروسوئیچ متشکل از چهار جزء اصلی زیر است:

    1-    اهرمی که هدف با آن برخورد می کند. هر میکروسوئیچ یک شاسی دارد که با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت ها تغییر وضعیت خواهند داد.
    2-    عملگر بخشی است که به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.
    3-    بدنه سوئیچ که شامل کنتاکت هاست و حالت آن توسط عملگر کنترل می شود.
    4-    پایانه های الکتریکی که به کنتاکت های سوئیچ متصل شده و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می کنند.

    برای انتخاب میکروسوئیچ مناسب ، باید به خصوصیات مکانیکی و پارامترهای عملکرد ماشین های مختلف و همچنین عواملی مانند اندازه ، نیروی کار ، روش نصب ، دقت و سرعت توجه کنید.علاوه بر این ، برای جلوگیری از خرابی تجهیزات ، رده بندی الکتریکی میکروسوئیچ باید با سیستم کنترل شده مطابقت داشته باشد. میکروسوئیچ ها معمولاً بخشی از مدار فرمان است و به شما امکان می دهد نسخه کنتاکت دستگاه بزرگتر را با یک ضربه فعال یا غیرفعال کنید. البته برخی از میکروسوئیچ می توانند لامپ ها و موتورهای الکتریکی کوچک را نیز به طور مستقیم کنترل کنند.


    ویژگی های میکرو سوییچ خوب چیست؟

    طول عمر هر میکروسوئیچ نوع کم عملکرد 1 میلیون برابر و بیش از 10 میلیون برابر چرخه کار در مدلهای معمول صنعتی است. میکرو سوئیچ ، الکترونیک ، محرک و غیره آنها سوئیچ های بسیار حساسی هستند که روی طیف وسیعی از دستگاه ها مانند کار می کنند استفاده شده. طول عمر بالای این قطعات و از کار افتادن دیرهنگام میکروسوئیچ باعث پیشرفت چشمگیری در استفاده از آنها در صنعت الکترونیک شد و به سرعت حتی در لوازم خانگی نیز مورد استفاده قرار گرفت.

    یکی از تفاوتهای اصلی میکرو سوئیچ ها با سایر سوئیچ ها ، کوچک بودن آنهاست و به دلیل قرارگیری یک دکمه روی خود میکروسوئیچ ، می توان آنها را در دستگاههای دیگر جابجا کرد. بنابراین می توانید آن را روی دستگاه های مختلف نصب کنید.

    تفاوت دیگر میان میکروسوئیچ ها پاسخ سریع آنهاست که به محض احساس فشار باعث قطع برق می شود. میکرو سوئیچ در همه حالت ها و برای همه پروژه ها قابل استفاده است. در میکروسوئیچ ها ، تفاوت بین جابجایی کوچک محرکی که موقعیت میکروسوئیچ نوری را تغییر می دهد و میزان جابجایی میکروسوئیچ های برقی کنتاکت کاملاً واضح است.

    سخن پایانی

    همانطور که می دانید میکروسوئیچ ها همان لیمیت سوئیچ می باشند که در ابعاد کوچک تر تولید می شوند که با کوچک ترین فشار عمل می نمایند. از میکرو سوئیچ جهت قطع و یا وصل کردن جریان برق در مدارهای الکتریکی استفاده می شود.
    میکرو سوییچ ها در دو مدل مختلف صنعتی و خانگی طراحی و تولید و به بازار ارائه می گردد. از نظر کارکرد تفاوتی بین آن ها وجود ندارد ولی میکروسوییچ های صنعتی عمر مفید بیشتری نسبت به میکروسوییچ های خانگی دارند و استاندارد های فنی بیشتری برای ساخت آن ها می بایست رعایت گردد.از ویژگی های مشخص میکرو سوئیچ این می باشد که یک حرکت تقریبا کوچک در دکمه محرک، یک حرکت نسبتا بزرگ در اتصال های الکتریکی ایجاد می نماید که این امر با سرعت بالا (بدون در نظر گرفتن سرعت تحریک) اتفاق می افتد.در نهایت می توانید برای خرید و کسب اطلاعات بیشتر به وب سایت آژند برق مراجعه نمایید.

    نظرات
    15/05/1400 01:16 ب.ظ
    از میکروسوئیچ فشاری چه استفاده ای می شود؟
    15/05/1400 01:16 ب.ظ
    از میکروسوئیچ فشاری چه استفاده ای می شود؟
    15/05/1400 01:17 ب.ظ
    کاربردهای میکروسوئیچ فشاری چیست؟
    15/05/1400 01:37 ب.ظ
    پاسخ به سوال:
    از میکروسوئیچ فشاری چه استفاده ای می شود؟
    جواب:
    استفاده از میکروسوئیچ بدلیل دارا بودن عمر طولانی و مفید بالا آن ها و هزینه کم آن بسیار رایج می‌باشد.
    میکروسوئیچ ها اجزای الکتریکی بسیار متداول هستند و متغیرهای زیادی در طراحی آن‌ها وجود دارد.
    بسته به نوع استفاده و نوع شرایطی که در طول استفاده از آن ها فراهم می‌شود، باید ویژگی های مختلفی را برای آن‌ها در نظر گرفت و در رابطه با کاربرد میکروسوئیچ ها باید بگوییم که آن‌ها در دستگاه‌های مصرف‌کننده، تجهیزات صنعتی و … مورد استفاده قرار می‌گیرند.
    این موارد در دستگاه های مصرف کننده رایج است.
    به ویژه در اجاق های مایکروویو، جایی که باید قبل از روشن شدن دستگاه، درب را ببندید.
    میکروسوییچ‌ها می‌توانند به گونه‌ای طراحی شوند که بسیار حساس باشند. شما می‌توانید از آن‌ها برای تشخیص فشار و دما نیز استفاده نمایید.
    15/05/1400 01:37 ب.ظ
    پاسخ به سوال:
    کاربردهای میکروسوئیچ فشاری چیست؟
    جواب:
    پوش باتن» در محاسبه گرها، تلفن های پوش باتن، وسایل آشپزخانه و بقیه دستگاه های مکانیکی و الکتریکی دیگر خانگی و تجاری مورد استفاده است.
    در استفاده های صنعتی و تجاری، پوش باتن ها به وسیله یک رابط مکانیکی به هم متصل می شوند که در این حالت فشرده شدن یک دکمه باعث می شود که دکمه دیگر آزاد شود. در این روش، یک دکمه توقف، یک دکمه شروع را مجبور به آزادسازی می کند. این حالت ارتباط در عملیات دستی ساده ای مورد استفاده قرار می گیرد که ماشین و یا فرآیند هیچ جریان الکتریکی ای برای کنترل ندارد.
    پوش باتن ها معمولا بر اساس رنگ ها کدبندی می شوند. یعنی به هر عملکرد یک رنگ اختصاص داده می شود که از این طریق اپراتور دیگر در حین انجام کار دکمه اشتباه را فشار نمی دهد. رنگ هایی که معمولا مورد استفاده قرار می گیرند، قرمز برای متوقف کردن و سبز برای شروع کردن و یا روشن کردن یک فرآیند یا ماشین مورد استفاده است.
    20/05/1400 09:14 ق.ظ
    سلام. آیا میتوان از میکروسوییچ ها برای اندازه گیری سرعت یک قطعه استفاده کرد؟ چگونه؟
