    میکروسوئیچ فشار هوا

    میکروسوئیچ فشار هوا

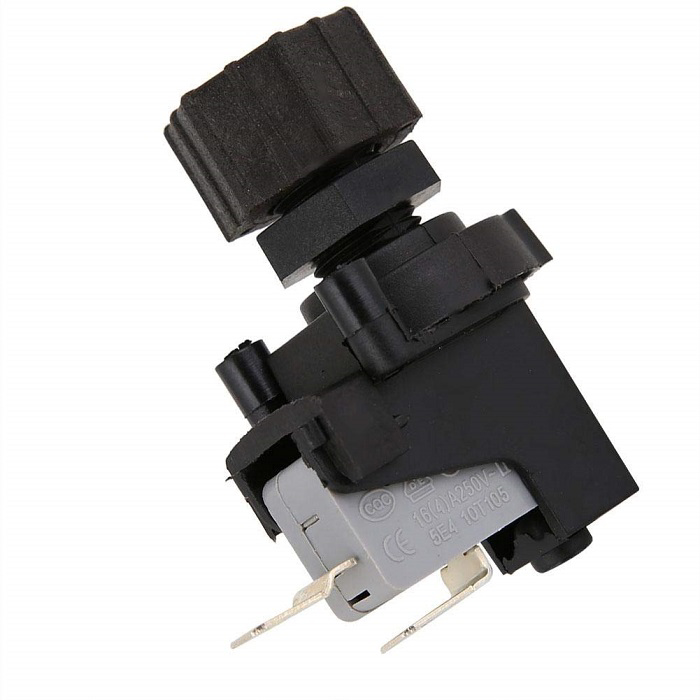

    پرشر سوئیچ هوا برای تشخیص عملکرد درست فن شوفاژ دیواری کاربرد دارد که یک کلید ایمنی دود محسوب می شود ، که شامل یک دیافراگم و میکروسوئیچ می باشد . این کلید در داخل محفظه احتراق بسته جای دارد و زمانی که فن شروع به فعالیت می کند ، فشار یک سمت دیافراگم کاهش پیدا می کند و میکروسوئیچ فعال می گردد  که یک جریان الکتریکی به برد می فرستد و برد متوجه عملکرد صحیح فن می شود. در صورت ایجاد مشکل در مسیر خروج دود یا خرابی فن پکیج ، میکروسوئیچ غیر فعال گشته و برد جریان گاز را قطع می کند.

    فشار عملکرد این کلیدها روی پرشر دود درج شده است و ممکن است در پکیج با ظرفیت های مختلف ، متفاوت باشد. پرشر هوا یک کلید نرمال اوپن (NO) است که در حالت عادی کنتاکت آن باز می گردد. در صورتی که قبل از روشن  شدن فن ، این کلید یکسره شود پکیج روشن نخواهد شد. بر روی برخی از پرشرها 3 پایه قرار گرفته و شماره هر پایه در کنار آن درج شده است. پایه  های 1 و 3 NO بوده و کابل برد باید به پایه  های 1 و 3 متصل گردند.

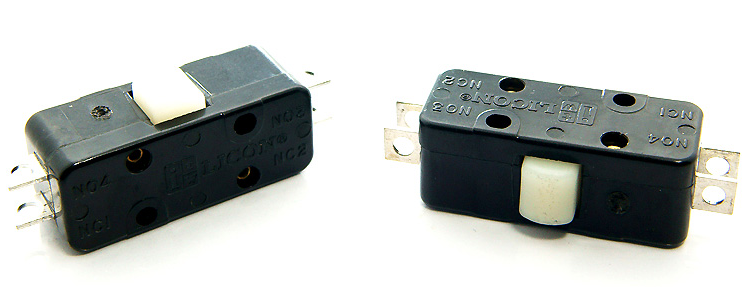

    میکروسوئیچ ها ،در واقع همان لیمیت سوئیچ در ابعاد کوچک تر  است که با کوچک ترین فشار عمل می کند. از میکرو سوئیچ برای قطع و یا وصل کردن جریان برق در مدارهای الکتریکی استفاده می شود. در واقع میکروسوئیچ گونه‌ای از کلید است که در تابلو های کنترل مخصوصا مدار فرمان مورد استفاده قرار می گیرد.. سوئیچی برقی که توسط نیروی فیزیکی بسیار کمی تحریک می شود.

    میکروسوئیچ، یک نوع از ابزارهای کلیدزنی در صنعت برق به شمار می رود و کاربردهای بسیار متنوعی در صنعت برق دارند. به طوری که ما همه روزه از قطعاتی استفاده می کنیم که میکروسوئیچ در آنها به کار گرفته شده اند. میکروسوئیچ ها در طیف وسیعی از مصارف برق صنعتی در تنظیمات مختلف سوئیچ ، مصالح خانه سازی، عملگرها و ... کاربرد دارند. نام دیگر آن "کلید مینیاتوری ضربه ای سریع" است.

    میکرو سوییچ ها در دو مدل مختلف صنعتی و خانگی طراحی و تولید و به بازار عرضه می شود. از نظر کارکرد تفاوتی بین آنها وجود ندارد ولی میکروسوئیچ های صنعتی عمر مفید بیشتری نسبت به میکروسوئیچ های خانگی دارند و استاندارد های فنی بیشتری برای ساخت آنها باید رعایت شود. از ویژگی های مشخص میکرو سوئیچ این است که یک حرکت تقریبا کوچک در دکمه محرک، یک حرکت نسبتا بزرگ در اتصال های الکتریکی ایجاد می کند که این امر با سرعت بالا بدون در نظر گرفتن سرعت تحریک (رخ می دهد. میکروسوئیچ ازجمله قطعاتی است که در تابلوهای کنترل به ویژه مدار فرمان کاربرد دارد.

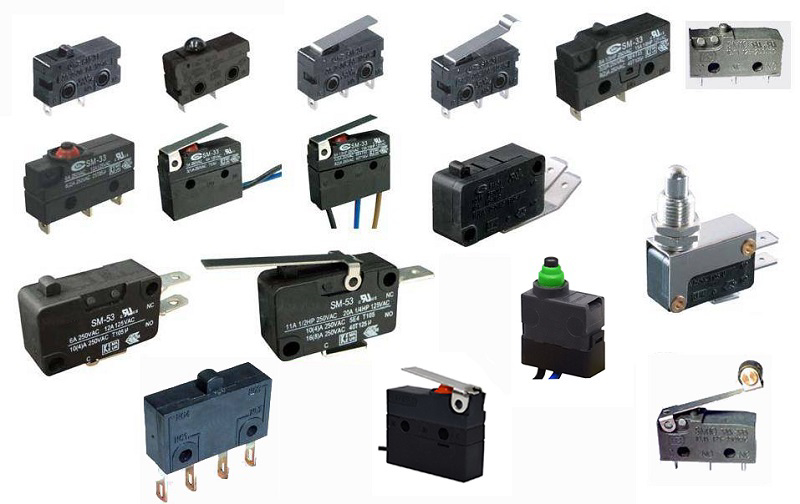

    انواع میکروسوئیچ

    بدیهی است، انتخاب میکروسوئیچ از نظر نوع عملکرد متناسب با کاربرد موردنظر خواهد بود. عملکرد میکروسوئیچ ها بر اساس بخشی که با هدف برخورد می کند، به دو دسته کلی زیر تقسیم می شود:


    1- اهرمی
    2- پیستونی

    انواع میکروسوئیچ


    میکروسوئیچ اهرمی

    میکروسوئیچ های اهرمی به صورت شعاعی فعال می شوند، یعنی حول یک محور می چرخند. بنابراین با حرکت این اهرم به چپ و راست یا بالا و پایین سوئیچ عمل می کند.اهرم در این میکروسوئیچ ها می تواند متفاوت باشد.


    میکروسوئیچ پیستونی

    در این نوع میکروسوئیچ با فشردن یا کشیدن پیستون متصل به عملگر، سوئیچ عمل خواهد کرد.متناسب با نوع کاربرد می تواند شامل یک غلتک یا فنر نیز باشد. میکروسوئیچ ها معمولاً بخشی از مدار فرمان هستند وبا یک ضربه کوچک می توانند کنتاکتور مربوط به ادوات بزرگ تر را فعال یا غیرفعال کنند. البته بعضی میکروسوئیچ ها قادر به کنترل مستقیم لامپ یا الکتروموتورهای کوچک نیز هستند.


    به طور کلی میکروسوئیچ متشکل از چهار جزء اصلی زیر است:

    1-    اهرمی که هدف با آن برخورد می کند. هر میکروسوئیچ یک شاسی دارد که با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت ها تغییر وضعیت خواهند داد.
    2-    عملگر بخشی است که به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.
    3-    بدنه سوئیچ که شامل کنتاکت هاست و حالت آن توسط عملگر کنترل می شود.
    4-    پایانه های الکتریکی که به کنتاکت های سوئیچ متصل شده و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می کنند.


    انتخاب یک میکروسوئیچ مناسب، مستلزم توجه به مشخصات مکانیکی و پارامترهای عملکردی ماشین های مختلف و عواملی مانند اندازه، نیروی عملیاتی، روش نصب، دقت و سرعت مورد نیاز است. علاوه بر این، درجه بندی الکتریکی یک میکروسوئیچ باید با سیستمی که قرار است کنترل کند مطابقت داشته باشد تا از خرابی ابزار جلوگیری شود.

    کاربردهای میکرو سوئیچ

    میکروسوئیچ ها در موارد زیر به عنوان حسگر کاربرد دارند:

    کاربردهای میکرو سوئیچ


    معمولاً وقتی یک ماشین یا به عبارتی بخش متحرک ماشین، با اهرم عملیاتی فعال کننده سوئیچ برخورد می کند؛ میکروسوئیچ شروع به کار کرده و مدار الکتریکی کنترل کننده ماشین را فعال می کند.
    میکروسوئیچ ها می توانند به عنوان دستگاه های پایلوت برای مدارهای کنترل استارت مغناطیسی استفاده شوند وبه آن ها امکان می دهد شروع، توقف، کاهش سرعت یا افزایش شتاب موتور را کنترل کنند.

    میکروسوئیچ ها در رباتیک بسیار وسیله ای پر کاربرد می باشد.میکروسوئیچ ها با توجه به میزان ولتاژی که می توانند انتقال بدهند. تقسیم بندی می شوند که کاربردهای بسیار گوناگون و گسترده ای دارند. از کاربردهای بسیار رایج میکروسوئیچ ها می توان به کاربرد آن در کلیدهای تشخیص طبقه در آسانسورها و در دستگاههای کپی و ماوس و کیبورد و همچنین کاربرد بر روی مادربردها به منظور سوئیچ سریع بر یک مود دیگر نام برد.


    میکروسوئیچ هایی وجود دارند که می توانند. موتورهای کوچک،لامپ ها و سیم پیچ ها را مسقیم قطع و وصل کند. هر کلید مکانیکی از دو قسمت رسانا تشکیل می شوند که با اتصال آن دو مدار وصل و با جدا شدن آنها قطع می شود. این دوقطعه را کنتاک می نامند.کنتاک علاوه بر اینکه باید رسانا باشد و در برابر خوردگی نیز مقاومت داشته باشند باید دارای سختی متناسب برای مقابله و مقاومت مکانیکی در مقابل سایش را نیز داشته باشد.

    یکی از روش های مناسب برای مقابله با ایجاد قوس الکتریکی در کلید در زمان قطع و وصل کردن افزایش سرعت به این عمل می باشد. برای افزایش سرعت در قطع و صل کردن در بسیاری از کلیدها از فنر استفاده می شود. به این ترتیب زمانی که فاصله کنتاک ها کم است و قابلیت ایجاد قوس الکتریکی وجود دارد را به حداقل می رساند.همچنین می توان از عایق های سرامیکی برای جلوگیری از قوس الکتریکی استفاده کرد.


    پرشر سوئیچ یا میکروسوئیچ فشار هوا چیست؟

    پرشر سوئیچ یا میکروسوئیچ فشار  یک مدل سوئیچ است که زمانی که فشار در ورودی آن به مقدار خاصی برسد، کنتاکت الکتریکی را فعال کرده و با صادر کردن یک سیگنال الکتریکی به محل مورد نظر آن را قطع می کند. این سوئیچ ممکن است طوری طراحی شده باشد که در صورت افزایش فشار و یا افت فشار جریان را قطع و یا وصل کند. پرشر سوئیچ عمدتا در صنایعی استفاده می شود که نیاز به نظارت اتوماتیک دارد و یا سیستم کنترل هایی که از سیالات تحت فشار استفاده می کنند. نوع دیگری از سوئیچ فشار، نیروی مکانیکی را تشخیص می دهد.

    برای مثال همانند صفحه حساس به فشار درب ساختمان های صنعتی را به صورت  اتوماتیکی باز می کند. این سنسور ها نیز در برنامه های امنیتی زنگ خطر مانند کف پوش های حساس به فشار استفاده می گردد.

    صفحه حساس به فشار سیگنال تماسی ارائه می دهد که در همه نقاط صفحه اعمال می شود. صفحه ها یک سیگنال واحد ارائه می دهد در حالیکه دیگر صفحات می توانند موقعیت اعمال شده در مات را رفع کنند. صفحات حساس به فشار می تواند در درب های اتوماتیکی به کار برده شوند. هم چنین می تواند اشخاصی که در نقطه خاص، به عنوان بخشی از سیستم های هشدار امنیتی و یا برای شمارش حضار و دیگر مقاصدبه کار برده می شود.


    نحوه عملکرد پرشر سوئیچ یا میکروسوئیچ فشار هوا

    پریشر سوئیچ جهت حساس بودن به فشار سیال شامل کپسول،لوله بوردون، دیافراگم و یا عنصر پیستونی است که متناسب به فشار اعمال شده تغییر شکل و یا جابه جا می شود.( حرکت به وجود آمده به طور مستقیم و یا از طریق اهرم های تقویتی به مجموعه کنتاکت های سوئیچ اعمال می گردد.) در واقع پرشر سوئیچ ها جهت نشان دادن عملکرد فشار در سیستم طراحی می شود و زمانی که فشار به فشار تنظیم شده برسد، فرمان الکتریکی را صادر می کند. از آن جایی که فشار به آرامی تغییر می کند، عملکرد قطع و وصل باید به سرعت اعمال شود. بعضی از مکانیزم های مرکزی مانند سوئیچ ضربه کوچک محکم و ناگهانی جهت اطمینان حاصل کردن از عملکرد سریع کنتاکت سوئیچ به کار برده می شود.

    اجزای داخلی پرشر سوئیچ

    سه المان اصلی و اساسی در هر سوئیچ فشاری وجود دارد که ترکیب مختلف آنها باعث طراحی بیش از صدها نوع مختلف برای مطابقت با نیاز کاربردهای صنعتی شده است، این سه المان عبارتند از:

    سنسور اندازه گیری مانند لوله بوردون، پیستون، دیافراگم (فلزی یا الاستومریک) یا دیافراگم آب بندی شده

    فنر تنظیم کننده محدوده فشار تنظیم شده (set point)

    میکرو سوئیچ های متنوع با عملکرد سریع

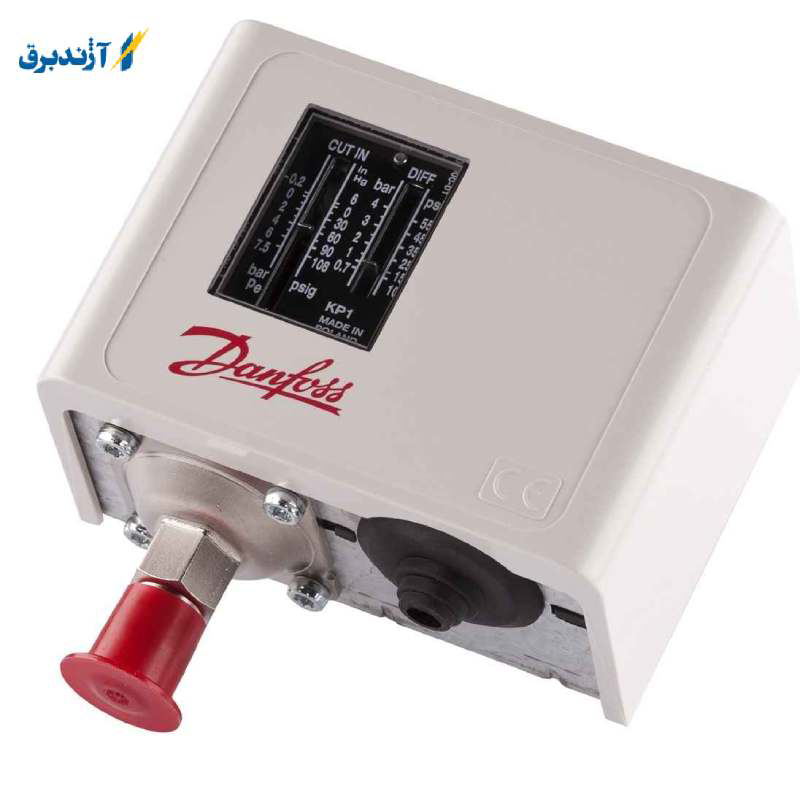

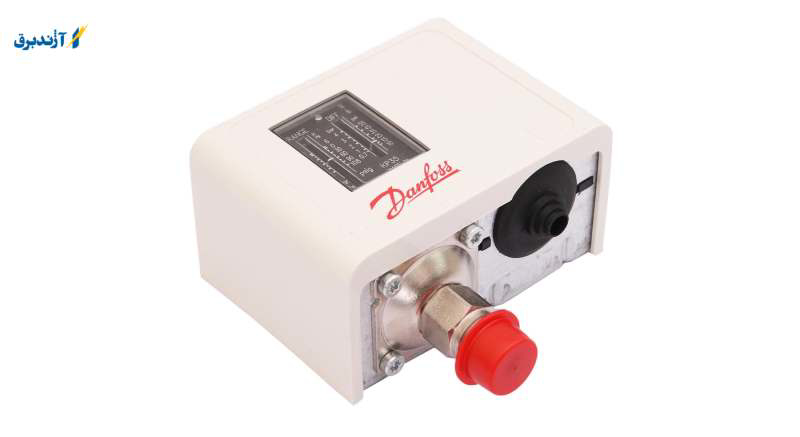

    پرشر سوئیچ های دانفوس

    شرکت دانفوس با سابقه 75 ساله خود در تولید تجهیزات کنترل فشار یکی از برندهای مطرح در تولید پرشر سوییچ می باشد.سوئیچ های فشار تولید این شرکت به منظور اندازه گیری و کنترل فشار مایعات و هوا در مصارف صنعتی طراحی و تولید شده می باشد.این پرشر سوئیچ ها با ساختار الکترومکانیکی و بر اساس مکانیزم “snap-action” (در این مکانیزم قطع وصل کنتاکت ها به صورت لحظه ای است ) جریان ورودی را تنظیم و کنترل می نماید.

    نحوه عملکرد پرشر سوئیچ یا میکروسوئیچ فشار هوا

    نحوه تست کردن پرشر سویچ هوا

    لوله آنتی کندانس را از سمتی که به فن وصل شده جدا کرده و دو سیم برقی که به پرشرسوییچ هوا متصل شده را جدا کرده آنگاه با اهم متر مدار آن را کنترل می نماییم  که باید مدار آن قطع باشد سپس از لوله آنتی کندانس مک زده و نگه می داریم که باید مدار پرشر سوییچ هوا با مکش وصل گردد.

    تست سوییچ فشار هوا حین کارکرد

    اگر فن خاموش باشد بایستی با اهم متر باز بودن مدار پرشر سوییچ هوا را کنترل کرد و اگر فن روشن باشد بایستی با اهم متر بسته بودن مدار پرشر سوییچ هوا را کنترل کرد .


    ساختمان پرشر سوئيچ یا میکروسوئیچ فشار هوا

    معمولا پرشرسوئيچ ها  يك ديافراگم پر از هوا دارند،وقتي فشارهوا داخل ديافراگم تغيير مي كند (توسط تماس سيال  يا  گاز و….با ديافراگم) صفحه ديافراگم تغيير شكل مي دهد و باعث حركت در فنر كاليبره شده متصل به آن می شود.كاليبره شدن فنر به معني تنظيم قبلي فنر در اندازه مورد نياز يعني همان رنج سوئيچ مي باشد. فنر با اعمال فشار به عقب رانده شده و با برداشتن فشار به جاي خود باز مي گردد. اين حركت به كنتاكت الكتريكي پرشر سوئيچ منتقل شده و باعث عملكرد پرشر سوئيچ مي شود.

    فنر در رنجهاي مختلفي براي فشارهاي كم يا زياد تنظيم مي شود، بسته به رنج انتخابي اين فنر فشرده يا باز مي شود. بسته به نوع سيال يا گازي كه با ديافراگم تماس پيدا مي كند ديافراگم انواع مختلف دارد مثل  پلاستیکی فلزي، فيبري و….

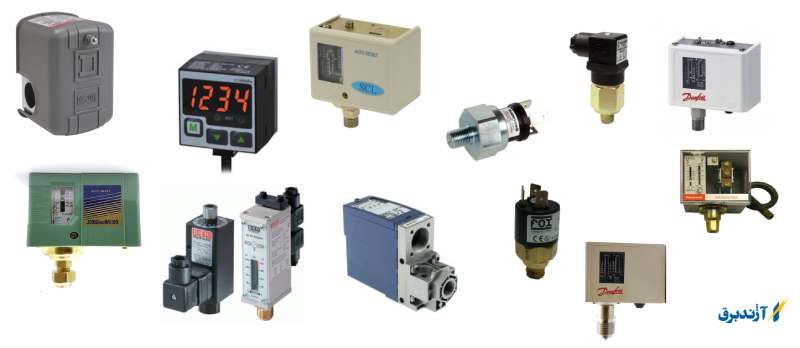

    انواع پرشر سوئیچ از لحاظ سیال کاری

    1. پرشر سوئیچ پنوماتیک
    2. پرشر سوئیچ هوا

    این مدل از پرشر سوئیچ ها ازانواع ساده بوده و بیشتر در سیستم های پنوماتیک و یا کمپرسور های هوا کاربرد دارند. از دیگر موارد کاربردی پرشر سوئیچ پنوماتیک می توان به موارد زیر اشاره نمود:


    1.    در مصارف خانگی: جهت روشن کردن پمپ آب به صورت اتوماتیک، در زمانیکه آب از تانکر کشیده می شود.
    2.    قطع جریان الکتریکی کمپرسور گاز: زمانیکه در مخازن گاز، فشار به سطح فشار تنظیم شده برسد، قطع برق در کمپرسور گاز صورت می گیرد.
    3.    قطع کمپرسور گاز: زمانی که در سطح مکش، خوراک وجود ندارد.
    4.    در باتری ها
    5.    روشن و خاموش کردن زنگ هشدار در کابین خلبان هواپیما اگر فشار کابین ( بر اساس ارتفاع) بسیار پایین باشد.
    6.    در شمارش ترافیک و پمپ بنزین ها : لوله های از هوا پر شده اند که با ورود وسایل نقلیه بر آنها سوئیچ ها فعال می شوند.

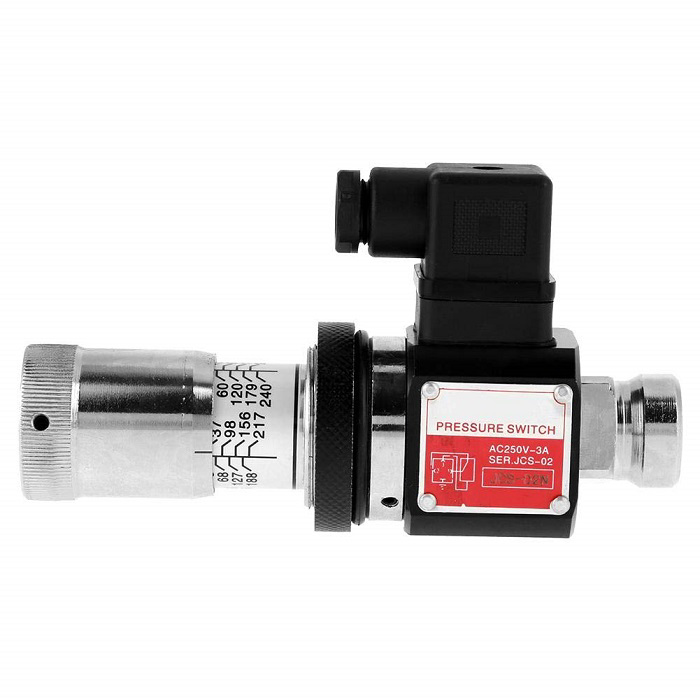

    پرشر سوئیچ هیدرولیک – پرشر سوئیچ آب

    مصرف عمده این پرشر سوئیچ ها، پمپ های آب می باشد. همچنین پرشر سوئیچ های هیدرولیک مصارف متعددی در اتومبیل ها از جمله جهت هشدار در زمانیکه فشار روغن موتور پایین تر از سطح ایمن بیاید و یا جهت کنترل قفل کردن اتوماتیک گشتاور انتقالی اتوماتیک را دارند.قبل از دهه 1960، پرشر سوئیچ ها در مدارهای ترمز هیدرولیک جهت کنترل قدرت به چراغ ترمز کاربرد داشتند ولی در خودرو های جدید تر از یک سوئیچ به طور مستقیم که توسط پدال ترمز فعال می شود استفاده می کنند

    پرشر سوئیچ هیدرولیک – پرشر سوئیچ آب


    پرشر سوئیچ گاز

    این سوئیچ ها جهت گاز های مشتعل استفاده می شوند. و باید توجه نمود که در این سوئیچ ها باید تا حد امکان از جرقه زدن اجتناب نمود. زیرا هر گونه جرقه در این محیط ، بدلیل وجود گاز، موجب مشتعل شدن گاز و آتش سوزی می شود.


    پرشر سوئیچ بخار

    این سوئیچ ها با بخار کار می کنند پس یکی از اساسی ترین ویژگی های این سوئیچ، تحمل دما و رطوبت بالا می باشد. از این سوئیچ ها در خنک کردن هوا، آب، روغن و یا فلورید هیدروژن استفاده می شود. فعال سازی سوئیچ الکتریکی (SPDT) در مقدار فشار تنظیم شده ازاصلی ترین عملکردهای این پرشر سوئیچ ها می باشد.

    انواع پرشر سوئیچ از لحاظ مکانیزم کاری:

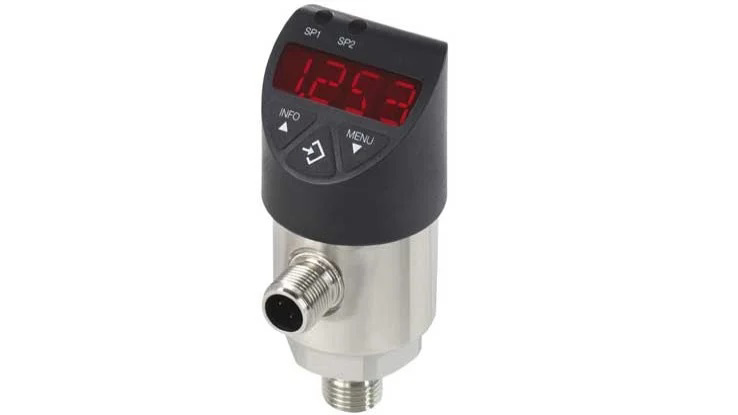

    •    الکترومکانیکی
    •    solid state

    سوئیچ های فشار الکترومکانیکی از انواع متعددی سنسور استفاده کرده و ویژگی سنسور دقت نسبی و طول عمر سوئیچ را مشخص می کنند و شامل انواع زیر می باشند:


    •    پرشر سوئیچ تفاضلی یا دیفرانسیلی
    •    پرشر سوئیچ دیافراگمی
    •    پرشر سوئیچ کپسولی
    •    پرشر سوئیچ بیلوز دار
    •    پرشر سوئیچ بردونی
    •    پرشر سوئیچ پیستونی

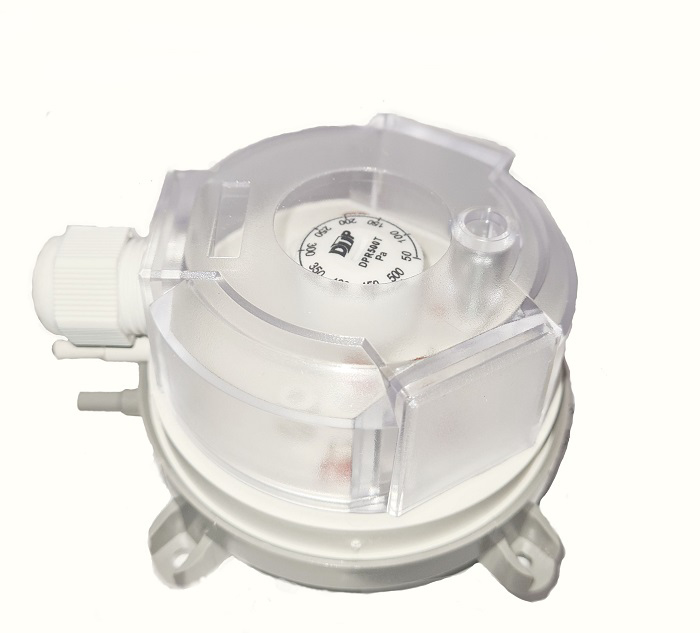

    پرشر سوئیچ تفاضلی (دیفرانسیل)

    این پرشرسوئیچ ها دارای یک سنسور دیافراگمی، فلزی و یا الاستومری و دو ورودی (یکی جهت فشار بالا و دیگری برای فشار) می باشند. وظیفه سنسور تشخیص اختلاف فشار بین دو ورودی و فعالسازی کلید قطع و وصل می باشد. تازمانیکه فشار درون دو ورودی برابر باشد، هیچ اتفاقی رخ نمی دهد و به محض اینکه فشار در ورودی فشار بالا بیشتر شود، دیافراگم به قسمت کم فشار رفته و شفت و یا پیستون را به سمت سوئیچ حرکت می دهد و بدنبال آن سوئیچ نیز سیگنال الکتریکی لازم را به محل مورد نظر صادر می کند.

    پرشر سوئیچ تفاضلی (دیفرانسیل)

    پرشر سوئیچ دیافراگمی

    این نوع از سوئیچچ ها پلاستیکی و یا فلزی می باشند. در پرشر سوئیچ دیافراگمی، دیافراگم به وروردی متصل بوده و با هرگونه تغییر در فشار (افزایش یا کاهش) دیافراگم جابجا می گردد. با جابجایی دیافراگم به شفت یا پیستون فشار وارد شده و آن ها نیز جابجا می گردند. با بالا رفتن فشار تا نقطه حداکثری، دیافراگم به سوئیچ رسیده و کنتاکت وصل می گردد. با افت میزان فشار، شفت از کلید جدا گشته و کلید به حالت اولیه خود باز خواهد گشت.

    پرشر سوئیچ بردونی

    بطور کلی انتقال فشار از سیال به سوئیچ توسط بردون انجام می شود. بردون از لحاظ ظاهری یک لوله فلزی حلالی شکل شبیه علامت سوال با کمانی مشخص است. با افزایش فشار، کمان تغییر شکل داده و صاف می شود و نوک کمان جابجا می شود. زمانی که این جابجایی به حداکثر میزان تنظیم شده برسد، به سوئیچ فشار آورده و آن را وصل می کند و با کاهش فشار از سوئیچ جدا شده و آن را قطع می کند. یکی از مزیت های این نوع از پرشر سوئیچ ها تحمل فشار و دمای بالا می باشد.

    پرشر سوئیچ پیستونی

    عملکرد این مدل پرشر سوئیچ شبیه به سوئیچ فشار دیافراگمی بوده و به صورت مکانیکی عمل می کند. درون پیستون ها دو استوانه وجود دارد که یکی داخل دیگری در حرکت است. برای برگشت پیستون به حالت اولیه از یک فنر با مقاومتی ثابت استفاده می شود. برای تنظیم فشار مورد نیاز جهت عملکرد پرشر سوئیچ می توان این فنر را تنظیم (شل و سفت کردن) نمود.


    راهنمای انتخاب پرشر سوئیچ

    مهمترین فاکتور در انتخاب پرشر سوئیچ شناخت نیاز،عملکرد و سیال کاری که قرار است پرشرسوئیچ در آن استفاده شود، است. کاربرد پرشر سوئیچ ها در سیستم هایی است که با فشار کار می کنند و نیاز به روشن و خاموش شدن سیستم در رنج خاصی از فشار است. برای سیال کاری گاز، دقت در حدود میلی متری بوده و پرشر سوئیچ باید ضد انفجار و با امنیت بسیار بالا باشد. اما اگر سیال کاری آب باشد بدلیل اینکه در رطوبت و فشار بالا قرار دارد، جهت کنترل فشار و خورندگی، نیاز به جنس استیل ضد زنگ (استینلس استیل) است.


     پرشر سوئیچ پیستونی

    نحوه عملکرد این مدل از پرشر سوئیچ مانند سوئیچ فشار دیافراگمی و به صورت مکانیکی می باشد. با این تفاوت که این بار به جای یک دیافراگم، پیستون داریم. در پیستون ها یک استوانه داخل استوانه دیگر حرکت می کند. برای برگرداندن پیستون به حالت اولیه از یک فنر استفاده می شود که میزان مقاومت آن برابر با میزان تنظیم شده پرشر سوئیچ در کارخانه است. اغلب با تنظیم این فنر (شل و سفت کردن آن) می توان فشار مورد نیاز جهت عملکرد پرشر سوئیچ را تنظیم کرد.


    نحوه انتخاب پرشر سوئیچ یا میکروسوئیچ فشار هوا

    ابتدا باید نیاز سیستم خود را شناخته و در محیط و یا سیستمی که طراحی می کنید عملکرد پرشر سوئیچ را درنظر بگیرید. پرشر سوئیچ در سیستم هایی به کار می رود که با فشار کار می کنند. و نیاز به روشن و خاموش شدن سیستم در رنج فشاری خاص می باشد. نحوه انتخاب پرشر سوئیچ ارتباط تنگاتنگی با سیال کاری آن نیز دارد. در نتیجه یکی از مهم ترین اطلاعاتی که باید داشته باشیم نوع سیال کاری است که پرشر سوئیچ با آن در تماس است.

    اگر سیال کاری گاز باشد به دقتی در حدود میلی متر نیاز است. هم چنین پرشر سوئیچ باید ضد انفجار بوده و از امنیت بالایی برخوردار باشد. در حالیکه اگر سیال کاری آب باشد با رطوبت و فشار بالایی در تماس است که جهت کنترل فشار سیال و خورندگی سیال نیاز به جنس استینلس استیل باشد. پس جهت انتخاب نمودن پرشر سوئیچ نوع سیال کاری از اهمیت بالایی برخوردار است.

    نحوه انتخاب پرشر سوئیچ یا میکروسوئیچ فشار هوا

    پرشر سوئیچ های مکانیکی

    این نوع از پرشر سوییچ ها با بهره گیری از یک فنر و یک دیافراگم یا پیستون فشار را اندازه می گیرند تا برحسب آن، میکرو سوئیچ داخلی فعالیت نماید.سوئیچ فشار مکانیکی با بهره مندی از فنر و دیافراگم یا پیستون میکرو سوئیچ را در چه فشاری تحریک می نماید. فنر نیروی مخالف فشار ورودی می باشد و حالت تنظیم فنر با یک پیچ یا دکمه تنظیم شده تنظیم می گردد. فشار فنر به شکل مستقیم با فشاری که سوئیچ در آن یک تماس الکتریکی می سازد ارتباط دارد. با کاهش فشار ، سوئیچ به شکل اولیه خود باز می گردد.

    تفاوت بین نقطه سوئیچ و نقطه تنظیم مجدد را پسماند می گویند. به طور معمول این به شکل درصدی از مقدار نقطه سوئیچ بیان می گردد ، به عنوان مثال ، ۲۰٪. سازنده پسماند را تعریف می کند و برای اکثر سوییچ های مکانیکی ، توسط کاربر قابل تنظیم نخواهد بود.در سوییچ فشار الکترونیکی یک سنسور فشار مسئولیت اندازه گیری فشار ورودی مایع یا هوا را بر عهده دارد تا برحسب آن بتواند تنظیمات لازم را اجرا نماید.


    محیط کار پرشر سوئیچ یا میکروسوئیچ فشار هوا

    منظور از محی کار محلی است که پرشر سوئیچ در آن نصب شده است، برای مثال پرشر سوئیچی که در رادیاتور شما نصب شده است با سوئیچی که زیر آفتاب نصب می گردد و یا در رطوبت کار می کند، متفاوت می باشد. امروزه برای اکثر شرایط آب و هوایی پرشر سوئیچ ساخته شده است. در نتیجه هنگامی که برای خود سوئیچ طراحی می کنید به شرایط آب و هوایی محل نصب پرشر سوئیچ خود دقت کنید.



    سخن پایانی

    همانطور که می دانید سوئیچ فشار ابزاری است  که با رسیدن فشار مایعی که از قبل مشخص شده  ، یک تماس الکتریکی را کار می کند. سوئیچ در یک افزایش فشار یا افت فشار از یک سطح فشار از پیش تعیین شده ، یک تماس الکتریکی می سازد. کلیدهای فشار در طیف گسترده ای از کاربردهای صنعتی و مسکونی همچون سیستم های HVAC ، پمپ های چاه ، کوره ها و ... می باشند.

    با ایجاد هر تغییر در فشار گاز و هوا ، دیافراگم پرشر سوئیچ گاز که به شکل مستقیم با گاز و هوا در حرکت درون پرشر سوئیچ در ارتباط می باشد، متأثر شده و این تغییر حالت دیافراگم، سبب جمع و یا باز شدن فنر متصل به دیافراگم در پرشر سوئیچ فشار می گردد. این تغییر حالت فنر به‌ شکل مکانیکی به کنتاکت پرشر سوئیچ فشار منتقل می شود و سیستم قطع و یا وصل می گردد
    جنس دیافراگم بر اساس محدوده فشار اعمال ‌شده بر آن متفاوت است و ممکن است پلاستیکی، لاستیکی و یا فلزی و . . . باشد

    برای محافظت از تجهیزات و سیستم های صنعتی تحت فشار از وسایل مختلفی استفاده می شود. یکی از این تجهیزات پرشرسوئیچ ها می باشد که  وظیفه شان درون سیستم این است زمانی  که فشار موجود در کمپرسور به میزان مشخصی رسید، سیستم را قطع کنند تا از آسیب رسیدن به تجهیزات سیستم جلوگیری کنند. جهت تشخیص عملکرد صحیح فن پکیج یک کلید ایمنی دود(پرشر فشارهوای پکیج)، که از یک دیافراگم و میکروسوئیچ تشکیل شده استفاده می شود. این کلید در داخل محفظه احتراق بسته قرار گرفته و هنگامی که فن شروع به کار می کند، فشار یک سمت دیافراگم کاهش یافته و میکروسوئیچ فعال می شود و یک جریان الکتریکی به برد ارسال شده و برد متوجه عملکرد صحیح فن می شود .

    مثلا نحوه  عملکرد این میکروسوئیچ در مشعل به این صورت است . برای حصول اطمینان از کار مشعل و با توجه به خطرات ناشی از انفجار گاز و اهمیت این مسئله در مشعلهای گازی نیرو مشعل نیرو به مشعلی گفته می شود که دارای دمنده ی هوا می باشد در مدار الکتریکی شیر برقی اصلی گاز کلید کنترل فشار هوا قرار می گیرد و این بدین منظور است که بدون اکسیژن شیر برقی اصلی مسیر عبور گاز را باز نکند. در آخر برای کسب اطلاعات بیشتر به وب سایت آژند برق مراجعه نمایید .
