    میکروسوئیچ فنری

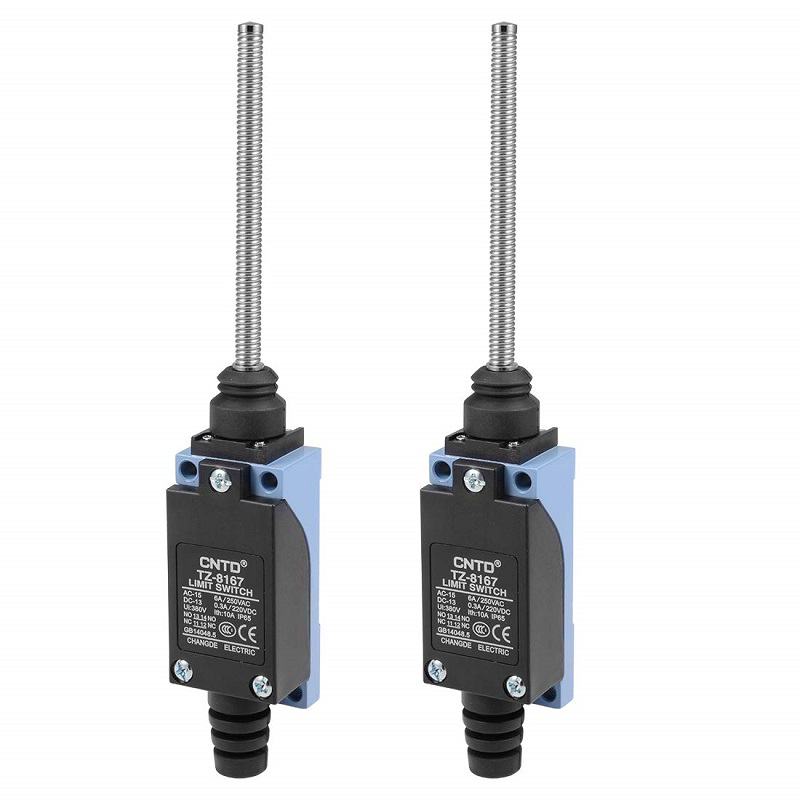

    میکروسوئیچ فنری

    میکروسوییچ به عنوان قطعه های پرکاربرد در صنعت به شمار می رود. در واقع این قطعه یک کلید قطع و وصل محسوب می شود که با توجه به نوع کاربرد آن در صنعت به چند گروه با ابعاد و جنس مختلف تقسیم بندی می گردد.در ابتدای موضوع لازم به ذکر این موضوع می باشد که برای تهیه و خرید میکروسوئیچ ابتدا نیاز هست تا اطلاعاتی راجع به آن داشته باشید بدانید که بتوانید  خرید مناسب با نیاز و با کیفیت برتر تهیه نمایید.

    لیمیت سوئیچ ها و میکروسوئیچ ها از جمله قطعات پر کاربرد  در صنایع و کارخانجات محسوب می گردند. کاربرد لیمیت سوئیچ و میکروسوئیچ بیشتر در تشخیص موقعیت مکانی و فیزیکی یک بخش متحرک از یک ماشین و همچنین محدود کردن محدوده حرکت یک بخش متحرک از یک ماشین است. کلید های محدودکننده و میکروسوئیچ ها کنتاکت های مکانیکی اند که با تحریک آن این کنتاکت ها تغییر وضعیت می دهند و متناسب با آن فرامین صادر می شود.

    بخش تحریک کننده میکروسوئیچ ها و لیمیت سوئیچ ها از نظر شکل فیزیکی به انواع غلطکی ، اهرمی یا میله ای ، فشاری یا پستونی ، تسمه ای  و فنری تقسیم می شوند. ضمن اینکه از نظر فرم بدنه هم لیمیت سوئیچ ها و میکروسوئیچ ها دارای صورت های متفاوتی می باشند. میکروسوئیچ  نیز در واقع یک نوع از لیمیت سوئیچ  می باشد که دارای اندازه و ابعاد کوچک تری بوده و فشار تحریک کمتری احتیاج دارد. حداکثر جریان عبوری از کنتاکت های لیمیت سوئیچ ها و میکروسوئیچ ها برای بارهای مقاومتی در ولتاژ ۲۲۰ ولت برابر ۵ آمپر و برای بارهای سلفی ۲ آمپر است.

    همانطور که می دانید میکروسوئیچ های فنری  کاربرد های زیادی دارند که عبارت اند از: قرار گرفتن به عنوان  این که بخشی از سیستم کنترل،  به عنوان یک قفل ایمنی ، برای شمارش اشیا، ضمن اینکه  از آن ها می توان به عنوان انواع مختلف ابزارهای کلید زنی در صنعت استفاده  نمود.

    معمولا یک مکانیسم فنری به سرعت عملکرد میکروسوئیچ کمک می کند و با کوچک ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت ها انجام خواهد شد. ولتاژ و جریان کار و طراحی بازوی (شاسی) میکروسوئیچ ها متناسب با کاربرد متفاوت خواهد بود.یک میکرو سوئیچ که گاهی "کلید مینیاتوری سریع  یا میکروسوئیچ فنری نام دارد ، یک نوع کلید با اتصال آنی و لحظه ای  می باشد  که به طور گسترده در ابزار خودرو، صنعت و پزشکی به عنوان سنسور کار گرفته می شود.


    تاریخچه میکروسوئیچ فنری

    این سوئیچ به دلیل نام کمپانی Micro ، اولین شرکت سازنده ی این نوع کلید به شکل  تجاری ؛ "میکرو" می باشد. محرک این سوئیچ ها اغلب دارای یک چرخ محوری در بالای یک دکمه ی فشاری می باشد. این سوئیچ به شکل گسترده ای در برنامه های سیستم کنترل از قبیل اتصالات سوئیچ های ایمنی در آسانسورها، دستگاه های فروش و غیره تعبیه شده اند.

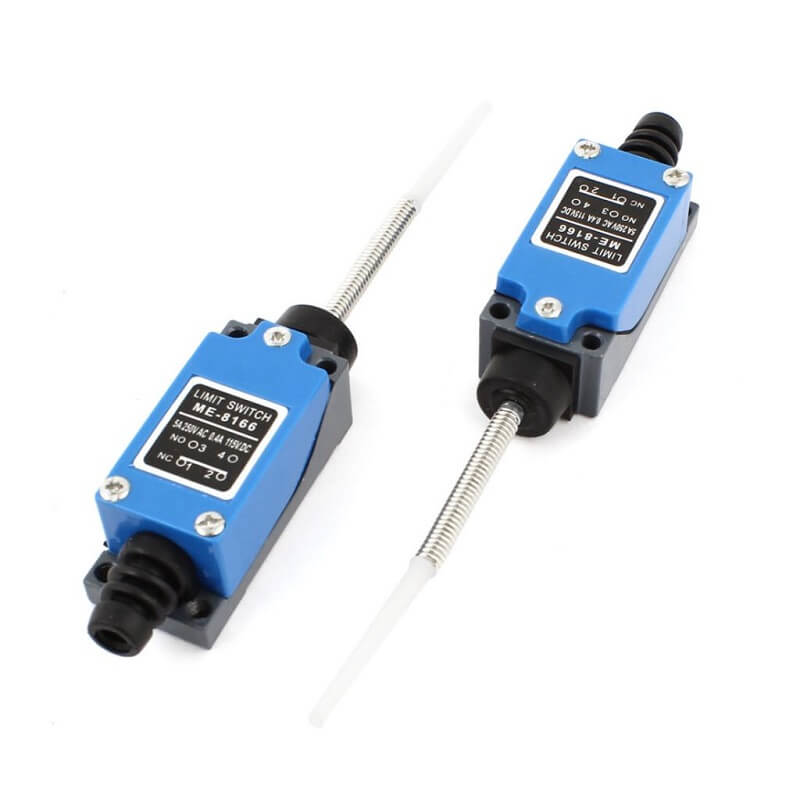

    تاریخچه میکروسوئیچ فنری

    اما چه چیزی علت نامگذاری این سوئیچ ها بعنوان میکرو سوئیچ فنری (سریع) می باشد؟

    این میکرو سوئیچ چیست دارای ساختار مستطیلی لبه دار می باشد و از سه نوار اتصال تشکیل شده  که توصیف کننده ی حالت عادی (زمین)، باز و بسته می باشد. دو حفره ی مخالف به صورت مورب به منظور نصب راحت سوئیچ روی سطح، حفاری می گردند. به طور مشابه، حفره ها در پایانه های نوار اتصال خروجی این امکان را فراهم می آورد تا سیم ها به راحتی لحیم گردد. جعبه پلاستیکی می تواند از محصولات پلاستیکی فنول یا پلی استر ساخته شود.

    شاسی میکروسوئیچ به شکل فنری می باشد و تا زمان اعمال فشار روی شاسی میکروسوئیچ ، جریان برق قطع یا وصل می ماند و به محض رها شدن شاسی وضعیت به حالت اولیه باز می گردد . به علت هزینه ی پائین و عمر مفید بالایی که میکروسوئیچ دارد از این قطعه بسیار زیاد بهره برداری می گردد. از کاربردهای رایج میکروسوئیچ اینترلاک درهای دستگاه مایکروویو ، دستگاه های سکه ای ، کلید های تشخیص طبقه و ایمنی آسانسورها می باشد .

    مزایا استفاده از میکروسوئیچ ها

    مهمترین مزیت میکروسوئیچ ها تنوع، قیمت مناسب و کاربرد وسیع آن ها می باشد.نمونه ای از میکروسوئیچ هایی وجود دارند که می توانند موتورهای کوچک،لامپ ها و سیم پیچ ها را مسقیم قطع و وصل نمایند. هر کلید مکانیکی از دو قسمت رسانا تشکیل می شوند که با اتصال آن دو مدار وصل و با جدا شدن آن ها قطع می گردد. این دوقطعه را کنتاک می گویند. کنتاک ضمن بر اینکه باید رسانا باشد و در برابر خوردگی نیز مقاومت بالایی دارد و می بایست از سختی متناسب برای مقابله و مقاومت مکانیکی در مقابل سایش برخوردار باشد .


    افزایش سرعت یکی از روش های مناسب جهت مقابله با ایجاد قوس الکتریکی در کلید در زمان قطع و وصل کردن می باشد. جهت افزایش سرعت در قطع و وصل کردن در بسیاری از کلیدها از فنر بهره برداری می گردد. به این ترتیب زمانی که فاصله کنتاک ها کم هست و قابلیت ایجاد قوس الکتریکی وجود دارد را به حداقل می رساند.ضمن اینکه می توان از عایق های سرامیکی جهت جلوگیری از قوس الکتریکی بهره مند شد.

     کلید محرک

    اجزای کلید محرک ، ترکیبی از یک چرخ محوری و یک دکمه فشار است. حرکت محرک به گونه ای است که در این کلید  وضعیت rest  حالت اتصال معمولی کلید (NC ) می باشد  در حالی که حالت فعال بدین معنی می باشد که محرک فشار داده شود و کلید باز (NO) گردد.

    انواع میکروسوئیچ فنری

    میکروسوییچ‌ها کاربردهای گسترده‌ای دارند و به اشکال مختلفی تولید می‌شوند. از انواع این محصول می‌توان به فرم میکروسوئیچ فشاری، غلتکی، اهرمی، فنری و… اشاره کرد که هر کدام به نوبه خود ساختار و مورد استفاده متنوع دارند. عمر عملیاتی میکروسوئیچ‌ها به طور کلی بسیار زیاد است و در میلیون‌ها چرخه به کار می‌رود.

    انواع مورد استفاده در محصولات مصرفی به طور کلی از لیمیت‌ سوئیچ‌های سبک‌تری نسبت به محصولات صنعتی برخوردار هستند، اما هزینه پایین این قطعات باعث می‌شود تا در صورت لزوم یا در صورتی که انجام آن به صرفه باشد، از قطعات با عمر بالاتر استفاده کرد.

    هدفنری فلزی ایتون LSM-XS

    لیمیت سوئیچ فنری قابلیت کنتاکت زنی در چهار جهت (چپ ، راست ، عقب و جلو) را دارد. هد LSM-XS ایتون کارکرد اهرمی و برگشت پذیر دارد و بر روی بدنه فلزی LSM-11S  و یا  پلاستیکی LS-11S قرار می گیرد که به صورت مجزا از گروه لیمیت سوئیچ قابل تامین است.این عملگر قابلیت چرخش 90 درجه بر روی بدنه میکروسوئیچ جهت تطبیق با شرایط کاری را داراست.

    کاربردهای میکرو سوئیچ

    ازجمله کاربرد میکروسوئیچ در تابلو‌های کنترل به ویژه مدار فرمان می باشد که عمل قطع و وصل جریان الکتریکی مدار را کنترل می نماید. میکروسوئیچ اغلب از یک مکانیسم فنری برخوردار می باشد که به سرعت عملکرد آن کمک شایانی  می‌ کند و با کوچک ‌ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت ‌ها را انجام خواهد شد. ولتاژ و جریان کار و طراحی بازوی (شاسی) میکروسوئیچ‌ ها متناسب با کاربرد متفاوت خواهد بود. از جمله کاربرد های دیگر میکروسوئیچ‌ می توان به موارد زیر اشاره کرد:

    میکروسوئیچ ها در موارد زیر به عنوان حسگر قابلیت استفاده دارند :

    • کنترل ایمنی آسانسورها
    • شمارش قطعات عبوری
    • دستگاه های سکه ای
    • بالابرها
    • تشخیص انسداد در خط تولید
    • میکروسوئیچ در نوار نقاله در کارخانه ها
    • ماشین های برش

    ساختار داخلی و نحوه عملکرد میکروسوئیچ

    ساختار داخلی میکروسوئیچ ها درست مانند یک پوش باتن دوبل  می باشد و به طور معمول  دارای یک کنتاک NO (در حالت عادی باز) و یک کنتاکت NC (در حالت عادی بسته)  می باشند. میکروسوئیچ ها تماسی یا حسی می باشند اما قطعات مشابه، مثل سنسورهای مجاورتی القایی یا خازنی یا سنسورهای فوتو الکتریک بدون نیاز به تماس با جسم می توانند عملکردی مشابه میکروسوئیچ ها نمایش دهند.

    لازم به ذکر این نکته می باشد که میکروسوئیچ ها نسبت به سنسورهای مجاورتی قادر به تحمل جریان های بالاتر و فعالیت های مکانیکی سنگین تر می باشند. به طور کلی میکروسوئیچ شامل چهار جزء اصلی می باشند که عبارت اند از:

    1- اهرمی که هدف با آن برخورد می نماید. هر میکروسوئیچ شامل یک میکروسوئیچ بوده که با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت ها تغییر وضعیت می دهند.

    2- عملگر بخشی می باشد که به اهرم اتصال می یابد و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می نماید.

    3 - بدنه سوئیچ که شامل کنتاکت ها می باشد و حالت آن توسط عملگر کنترل می گردد.

    4- پایانه های الکتریکی که به کنتاکت های سوئیچ متصل شده و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می نمایند.

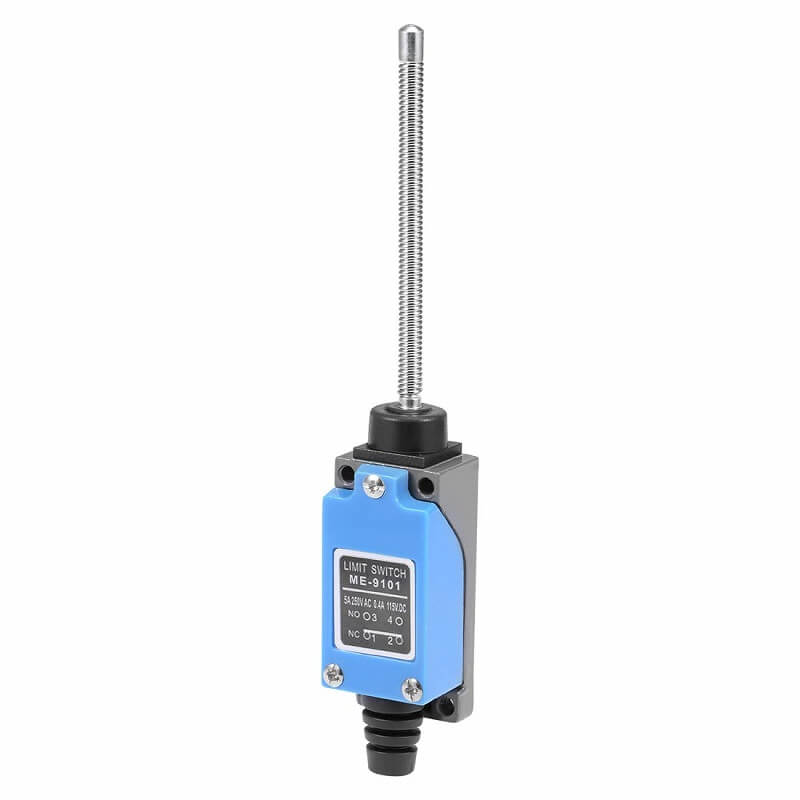

    ساختار داخلی و نحوه عملکرد میکروسوئیچ

    میکروسوئیچ فشاری

    میکروسوئیچ فشاری نوعی از کلید می باشد که با فشار فیزیکی کم نیز قابلیت تحریک دارد ضمن اینکه  کارکرد تمام میکروسوئیچ‌ها به یک صورت می باشد. ولیکن تنها فرقی که می توان برای آن ها در نظر گرفت ساختار موادی می باشد که در بدنه آن ‌ها استفاده شده است.بهرمند شدن از میکروسوئیچ به علت  دارا بودن عمر طولانی و مفید آن ها و هزینه کم آن بسیار شایع می باشد. میکروسوئیچ ها اجزای الکتریکی بسیار شایع محسوب می شوند و متغیرهای زیادی در طراحی آن‌ها موجودیت دارد.

    بسته به نوع استفاده و نوع شرایطی که در طول استفاده از آن ها فراهم می ‌شود، لازم است تا ویژگی های مختلفی را برای آن‌ها در نظر داشت . میکروسوئیچ های فشاری نیز پر کاربرد می باشد و در دستگاه های مصرف کننده رایج  می باشد. به ویژه در اجاق های مایکروویو، جایی که باید قبل از روشن شدن دستگاه، درب را ببندید. میکروسوییچ‌ ها می ‌توانند به گونه‌ای تولید  شوند که بسیار حساس باشند.

    هد فنری میکرو سوئیچ ایتون کد : LS-XS

    جنس هد و بدنه هر دو پلاستیک می باشد و  قابلیت نصب بر روی میکروسوئیچ های سری (LSM) را دارد .

    طول عملگر تقریبا 12.6 CM  می باشد و قابلیت حرکت به 4 جهت  چپ و  راست و عقب و جلو با زاویه 26 درجه را دارد.

    قیمت و خرید میکروسوئیچ بدنه فلزی فنری دم میله اي FM 521

    میکروسوییچ به این شکل است که با فشار فیزیکی بسیار کوچکی تحریک می گردد. عمل کلید زنی در وضعیت ‌های مشخصی از محرّک رخ  می دهد. استفاده از میکروسوییچ‌ ها به دلیل هزینهٔ کم آن ها و عمر مفید بالا بسیار شایع می باشد.

    میکروسوئیچ بدنه فلزی پهن فنری دم میله ای FL 521 پیزاتو

    میکروسوییچ گونه‌ ای از کلید می باشد که با فشار فیزیکی بسیار کوچکی تحریک می گردد. عمل کلید زنی در وضعیت‌ های مشخصی از محرّک رخ می دهد. بهره مندی  از میکروسوییچ ‌ها به دلیل هزینهٔ پایینشان و عمر مفید بالا بسیار رایج می باشد.

    مشخصات فنی میکروسوئیچ فنری :

    • بدنه فلزی
    • فنری
    • دم میله ای
    • ساختمان : فلزی / دارای یک ورودی مجزا
    • قطعه تماسی : عملکرد سریع 1NO+1NC
    • درجه حفاظت : IP67

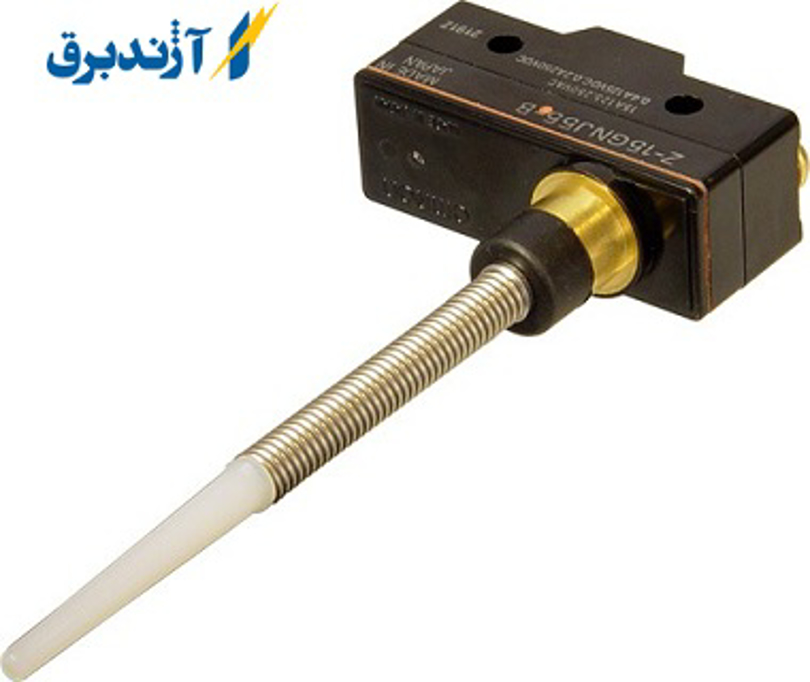

    مشخصات فنی میکروسوئیچ فنری :

    نکات خرید یک میکروسوئیچ خوب :

    1ـ دارای طول عمر مفید باشد

    2ـ واکنش سریع به محض احساس فشار

    3ـ دارای سرعت بسیار بالا

    4ـ قابلیت نصب در انواع دستگاه ها

    تفاوت میکروسوئیچ فنری با کلید های عادی

    از آنجایی که شاسی میکروسوئیچ به شکل فنری  می باشد، به همین دلیل  میکروسوئیچ با کلیدهای قطع و وصل عادی  تفاوت دارد. به این معنی که زمانی  که شاسی فشار داه می شود جریان را به صورت قطع یا وصل  حفظ می نماید و وقتی دکمه را رها می کند، وضعیت به حالت اولیه ی خود بر می گردد. این وسیله اولین بار برای مشخص کردن محدوده حرکت شیء مورد استفاده قرار گرفت و به همین خاطر آن را لیمیت سوئیچ نیز می نامند.

    سخن پایانی

    لیمیت سوئیچ سنسوری می باشد که می تواند حرکت اشیاء یا رسیدن یک شئ به یک محل را تشخیص دهد.این سنسور از تعدادی تیغه باز و بسته و یک اهرم تشکیل شده است .هرگاه یک شئ با اهرم آن برخورد کند ، وضعیت تیغه های بسته تغییر می کند. لیمیت سوئیچ آنتنی هانیانگ دارای عملگرآنتنی تماما فنری با کنتاکت 1no+1nc می باشد .

    همانطور که می دانید  میکروسوئیچ  به شکل فنری می باشد و تا زمان اعمال فشار روی شاسی میکروسوئیچ، جریان برق قطع یا وصل می ماند و به محض آزاد شدن شاسی وضعیت به حالت اولیه باز می گردد. به علت هزینه ی  پایین و عمر مفید بالایی که میکروسوئیچ ها دارند  از این قطعه بسیار زیاد بهره برداری می شود . از کاربردهای رایج  میکروسوئیچ  اینترلاک درب های دستگاه مایکروویو ، دستگاه های سکه ای ، کلید های تشخیص طبقه و ایمنی آسانسورها است .
