میکروسوئیچ و لیمیت سوئیچ مولر آلمان
امروزه کاربرد میکروسوئیچ ها از دید کسی پنهان نیست. کاربرد میکروسوییچ‌ها بسیار گسترده و مختلف است، رایج ترین کاربرد آن ها می توان به اینترلاک درهای دستگاه مایکروویو، کلیدهای تشخیص طبقه و ایمنی در آسانسورها، دستگاه های سکه ای، یا تشخیص جمع شدگی کاغذ در دستگاه های کپی اشاره داشت. اگر چه از نظر ابعاد و سادگی در طراحی بسیار معمول باشند اما در مقابل استفاده از آن در وسایل بسیار مفید می باشد. میکروسوئیچ‌هایی طراحی شده اند که می توانند موتورهای کوچک، لامپ ها و سیم پیچ ها را مستقیم قطع و وصل نمایند ولی به طور معمول جریان نامی میکروسوئیچ ها در حد مدارهای فرمان می باشد.
به طور ساده تر میکروسوییچ گونه‌ای از کلید است که با فشار فیزیکی بسیار کوچکی تحریک می‌شود. عمل کلیدزنی در وضعیت‌های مشخصی از محرّک اتفاق می‌افتد. استفاده از میکروسوییچ‌ها به علت هزینهٔ پایینشان و عمر مفید بالا (بیش از ۱ میلیون چرخه و در مدل‌های پرکار تا ۱۰ میلیون چرخه) بسیار رایج است. تمایز اصلی میکروسوییچ‌ها از دیگر ابزارهای کلیدزنی این است که در میکروسوییچ جابجایی‌های کوچک محرک که بر دکمهٔ میکروسوییچ اعمال می‌شود، باعث جابجایی
میکرو سوئیچ
میکرو سوئیچ یا لیمیت سوئیچ یک سوئیچ محسوب می شود که با به حرکت در اوردن یک قطعه ماشینی و یا با وجود یک جسم شروع به حرکت می نماید. لیمیت سوئیچ ها در جهت کنترل قرار گرفتن دستگاه ها به عنوان سیستم کنترلی، برای یک نوع قفل ایمنی، یا برای شمارش کردن اجسامی که از یک نقطه عبور می کنند ، کاربرد دارند.
تعریف کلی که می توان برای میکرو سوئیچ ها داشت به این صورت می باشد که به عنوان یک وسیله الکترومکانیکی هستند که شامل یک عملکرد مناسب مکانیکی اتصال داده شده به یک دسته از کنتاکت ها می باشند. زمانی که یک جسم به وسیله یک عملگر به یک کنتاکت می رسد، دستگاه اقدام به قطع یا وصل شدن کنتاکت ها برای ایجاد و یا قطع جریان الکتریکی می کند .
میکروسوئیچ‌ها قابلیت حضور یا عدم حضور (عبور) یک جسم را متوجه می شوند و در کنترل موقعیت کاربرد دارند.
گاهی می توانند به عنوان مانعی برای یک جسم باشند که در مسیر آن قرار گرفته و به حرکت جسم محدودیت می بخشند. دلیل نامگذاری آن ها به عنوان لیمیت سویئچ ها به علت اولین استفاده آن ها در صنعت بود . در ابتدا به عنوان کلیدی برای محدود نمودن حرکت اجسام استفاده می شدند که به معنی کلید محدود کننده بود.
این نوع کلید‌ها در انواع و اشکال مختلف طراحی و تولید می گردند. ازانواع لیمیت سوئیچ ها می توان به فشاری ، غلطکی ، اهرمی اشاره نمود ک.ه هر گونه از مدل ها در اشکال مختلف و طراحی مختلفی تولید و طراحی می شوند. از کاربرد های امروزی میکروسوئیچ ها ، کنترل حرکت ماشین آلات می باشد.برای نمونه استفاده از میکروسویئچ ها در ماشین های برش، نوار‌های نقاله ، جرثقیل ها و بالابرها بسیار دیده شده است. به عبارتی برای بیشتر ماشین هایی که کنترل حرکت در آن ها لازم می باشد می توان از میکروسوییچ بهره برداری نمود. وب سایت آژند برق به عنوان یکی از سایت های معتبر انواع میکروسوئیچ ها از برند های مختلف از جمله میکروسویئچ و لیمیت سوئیچ مولر آلمان و سایر برن ها را در دسترس قرار داده است.

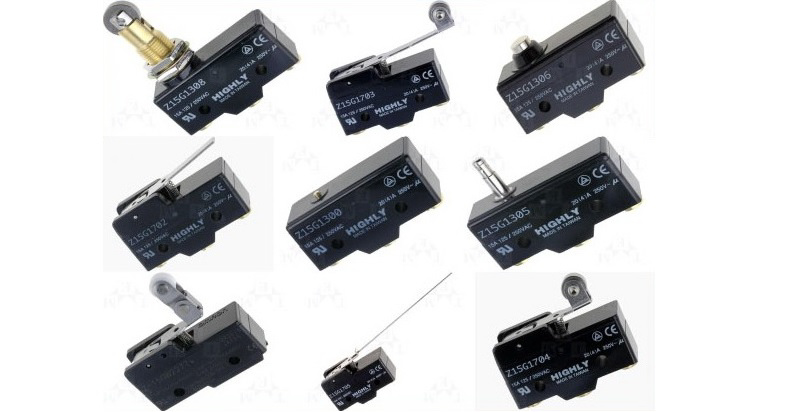

انواع میکرو سوئیچ و لیمیت سوئیچ
همانطور که می دانید میکروسوئیچا ه در انواع مختلفی تولید می شوند که با توجه به مدل آن در عملکرد و کاربرد متفاوت می باشند.
میکروسوئیچ چیست ولیمیت سوئیچ ها به صورت یک طرفه ، دوطرفه، آنتن دار و فنردار طراحی و تولید می شوند . از دیگر مدل های آن به قرقره دار، چراغ دار، میله دار، رگلاژدار و چند کنتاکت می توان اشاره داشت که ممکن است در انواع تیپ های مختلف سنگین ،سبک،بدنه فلزی،بدنه پلاستیکی تولید شوند .
کاربرد میکروسوئیچ
ازجمله کاربرد میکروسوئیچ در تابلو‌های کنترل به ویژه مدار فرمان است که عمل قطع و وصل جریان الکتریکی مدار را کنترل می‌کند. میکروسوئیچ معمولا یک مکانیسم فنری دارد که به سرعت عملکرد آن کمک می‌کند و با کوچک‌ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت‌ها را انجام خواهد شد. ولتاژ و جریان کار و طراحی بازوی (شاسی) میکروسوئیچ‌ها متناسب با کاربرد متفاوت خواهد بود. از جمله کاربرد های دیگر میکروسوئیچ می توان به موارد زیر اشاره کرد:
- کنترل ایمنی آسانسورها و بالابرها
- شمارش قطعات عبوری
- اتوموبیل سازی
- تشخیص انسداد در خط تولید
- کنترل نوار نقاله در کارخانه‌ها
- رباتیک و برد‌های مختلف

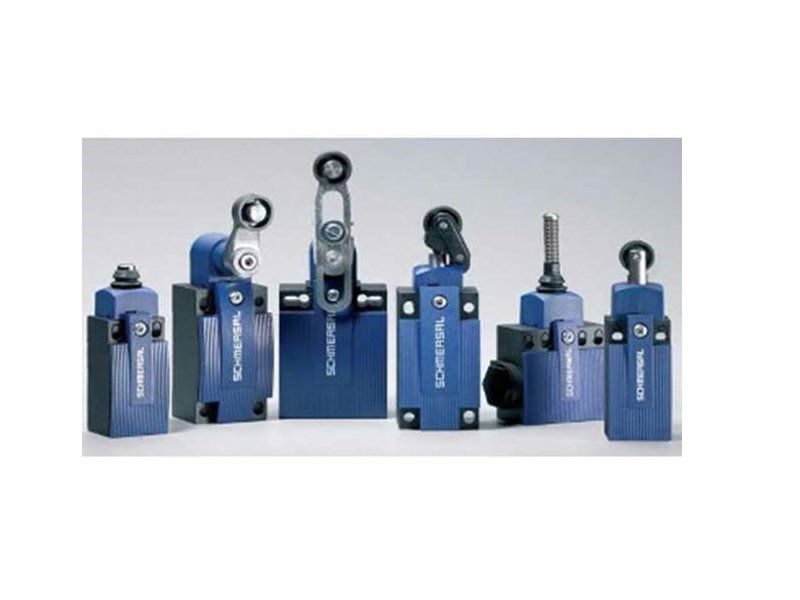

انواع لیمیت سوئیچ های شرکت آلمان
میکروسوئیچ طنابی توقف نوار نقاله Pull Rope Switch که این سوئیچ ها در توقف های اضطراری بسیار کاربردی هستنند . سوئیچ های انحراف نوار نقاله Misalingnment Switch که در زمان انحراف نوار نقاله ابتدا آلارم و سپس فرمان قطع را به سیستم ارسال می کند. لیمیت سوئیچ کیپه مجهز به یک قرقره برنجی متحرک می باشد که وقتی در انحراف قرار گیرد و به دسته متحرک لیمیت سوئیچ و نوار نقاله برخورد کند منجر به پخش آلارم و قطع آن می شود.
سوئیچ اندازه گیری سرعت در نوار نقاله برای اندازه گرفتن سرعت نوار نقاله بهره برداری می شود. از معتبرترین و مشهورترین تولید کنندگان جهانی میکروسوئیچ ها در جهان عبارت اند از :
-تله مکانیک فرانسه Telemecanique
-مولر آلمان Moeller
-زیمنس آلمان Siemens
-ارش ایتالیا Ersce
-برنشتاین آلمان
مزایای لستفاده از لیمیت سوئیچ ها
- از مزیت های بسیار مهم میکروسویئچ ها نصب آسان و استفاده راحت از آن ها می باشد. علت دیگری که موجب استفاده از این قطعات در صنعت شده هزینه پایین و عملکرد و طول عمر بالای این محصول می باشد.
- میکرو سوئیچ توانایی تشخیص حضور یا عدم حضور یک جسم در محیط را دارا می باشند.
- زیر نظر داشتن وضعیت و محدود کنندگی حرکت اجسام نیز مورد دیگری از مزایای شاخص در میکروسویئچ ها می باشد که در میکروسوئیچ و لمیت سوئیچ مولر آلمان به آن بسیار توجه شده است .
- میکرو سوئیچ ها در ابتدا در نقش محدود کننده در مدار برای اجسام تعبیه می شدند ، از این حیث اغلب آن ها را با عنوان لیمیت سوئیچ هم معرفی می کنند.
عملکرد میکروسوئیچ ها
دلیلی که موجب استقبال بیشتر از میکروسوئیچ چگونه عمل می کند؟ در صنعت شده است بهره برداری از آن ها به عنوان کنترل حرکت ماشین آلاتی که حرکت آن ابعاد بسیار مهم و ضروری می باشد . مثلا در کنترل ماشین برش، نوار نقاله، ماشین تراش خودکار، کار جرقیل و بالابرها میکروسوئیچ ها به خوبی ظاهر می شوند درست زمانی که میکروسئیچ در حالت free قرار می گیرد، هیچ نیرویی از طرف اجسام خارجی به عملگر وارد نخواهد گشت.
در این حالت اپراتور نیروی اجسام به عملگر لیمیت سوئیچ نیز وارد می کند و در نهایت منجر به تغییراتی در حالت تیغه های باز و بسته پایه ها می شود. به این حالت عملکردی ، شرایط کاری لیمیت سوئیچ نیز گفته می شود. هر میکرو سوئیچ از یک مغزی سوئیچ، رله کنترلی و کناکتور به عنوان ورودی در PLC بهره مند می باشد.
جایگزین مناسب لیمیت سوئیچ چیست؟
در حال حاضر با وجود تکنولوژی و پیشرفت در بخش صنعت ، سنسورهای الکترونیکی جایگزینی برای لیمیت سوئیچ ها می باشند .اکنون در بیشتر موارد به جای لیمیت سوئیچ‌ها از سنسورهای مجاورتی (Proximity Switch) مصرف می کنند اما هنوز هم به علت برخی از مزیت‌هایی که لیمیت سوئیچ ها نسبت به سنسورهای مجاورتی دارند از آن‌ها بهره برداری می شود.
ساختار داخلی و نحوه عملکرد میکروسوئیچ
ساختار داخلی میکروسوئیچ ها دقیقاً مثل یک پوش باتن دوبل است و
معمولاً یک کنتاک NO (در حالت عادی باز) و یک کنتاکت NC (در حالت عادی بسته) دارند.
میکروسوئیچ ها تماسی هستند اما قطعات مشابه، مانند سنسورهای مجاورتی القایی یا خازنی یا سنسورهای فوتو الکتریک بدون نیاز به تماس با جسم می توانند عملکردی مشابه میکروسوئیچ ها داشته باشند.
البته میکروسوئیچ ها نسبت به سنسورهای مجاورتی قادر به تحمل جریان های بالاتر و فعالیت های مکانیکی سنگین تر هستند.
اجزا اصلی میکروسوئیچ
اهرم
هر میکروسوئیچ یک شاسی دارد که جسم یا به عبارتی هدف با این شاسی برخورد می‌کند وکنتاکت‌ها تغییر وضعیت خواهند داد.
عملگر
این بخش به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت‌ها تبدیل می‌کند.
بدنه سوئیچ
شامل کنتاکت می‌باشد و حالت آن توسط عملگر کنترل می‌شود.
پایانه‌های الکتریکی
پایانه‌ها به کنتاکت‌های سوئیچ متصل شده اند و سیم‌ها را از طریق پیچ‌های پایانه به سوئیچ متصل می‌کنند.
انواع میکروسوئیچ در دو دسته اهرمی و پیستونی دسته بندی می‌شوند.
محرک‌های پرکاربرد
- پیستون فشاری
- پین فشاری
- بازوی غلطکی
- بازوی ساده
- پیستون غلطکی ۱۸۰ درجه
- پیستون غلطکی ۹۰ درجه
معایب استفاده از لیمیت سوئیچ ها
- عمر کمتر کنتاکت ها نسبت به سنسورهای مجاورتی
- عدم بهره برداری در همه ی کاربردهای صنعتی
- خرابی قسمت‌های متحرک
در نهایت
می توانید انواع میکروسوئیچ و لیمیت سوئیچ مولر آلمان را از وب سایت آژند برق تهیه نمایید .
