وظیفه میکروسوئیچ پکیج چیست؟

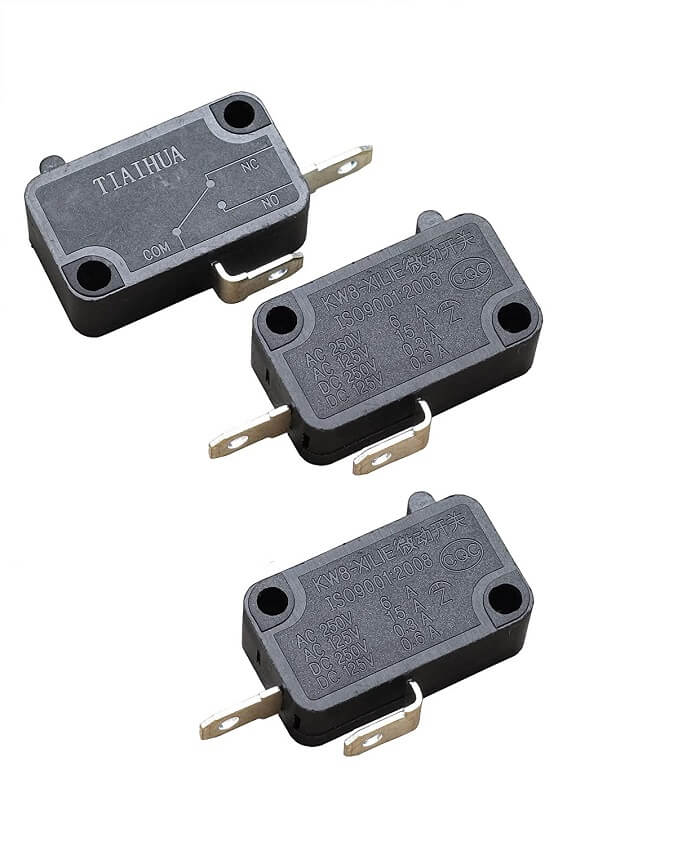

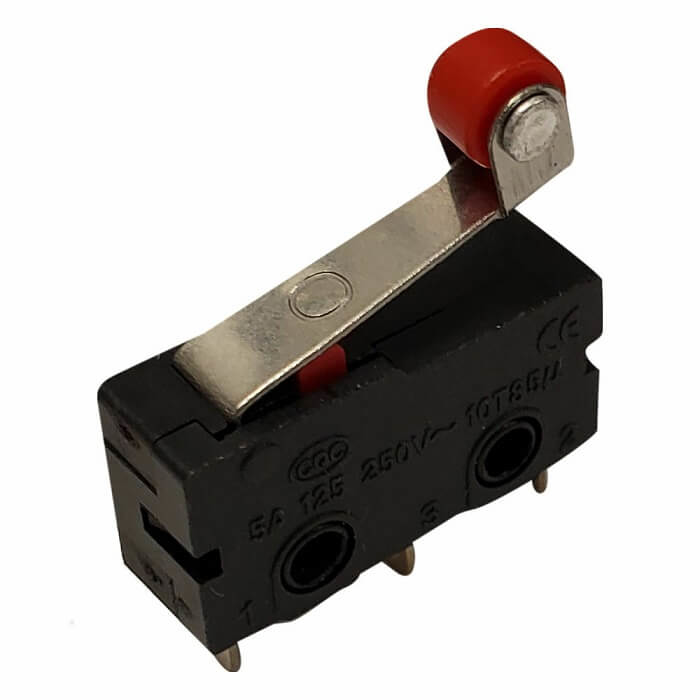

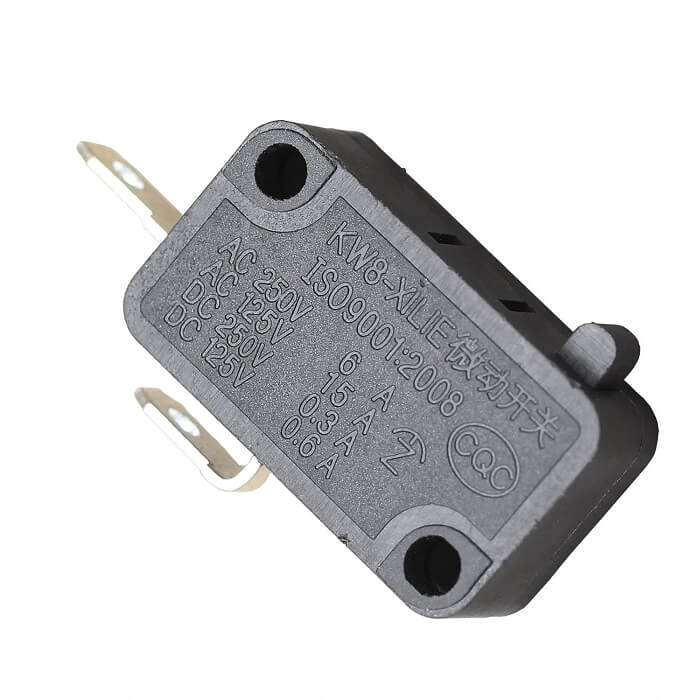

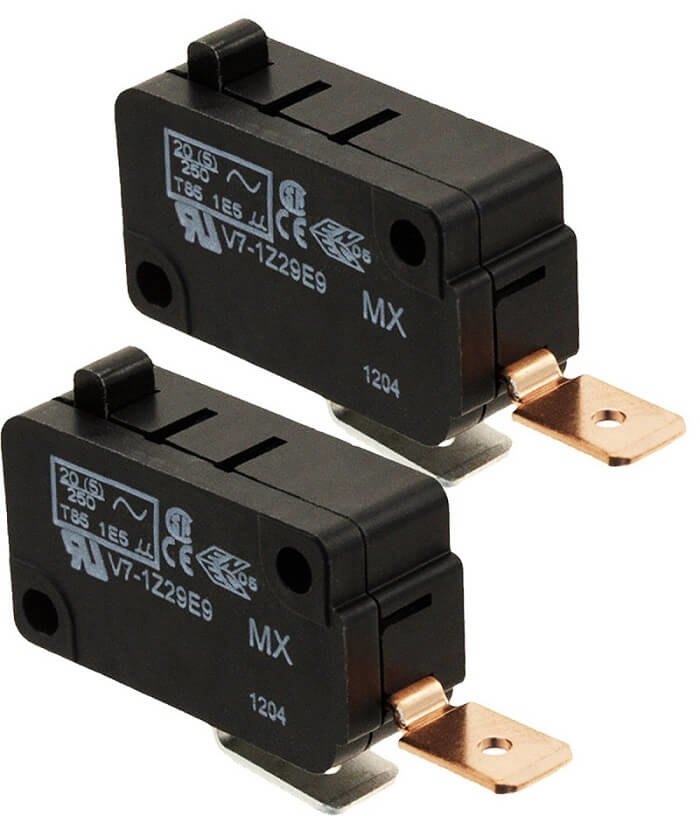

میکروسوئیچ یکی از ابزارهای کلید زنی در صنعت برق محسوب می شود که دارای کاربردهای متنوعی می بشد به طوری که ما همه روزه از قطعاتی بهره مند می شویم که میکروسوئیچ در آن ها استفاده شده است. میکروسوئیچ ها در طیف وسیعی از مصارف برق صنعتی در تنظیمات مختلف سوئیچ ، مصالح خانه سازی، عملگرها و ... کاربرد دارند. نام دیگر آن "کلید مینیاتوری ضربه ای سریع" است. میکرو سوئیچ ؛در تعدادی از پکیج های قدیمی میکروسوئیچ نقش مهمی در عملکرد پکیج دارد.
پکیج ها همانند سایر دستگاه ها شامل مجموعه ای از قطعات می باشند که در صورت رو یارویی با خرابی نیازمند تعمیر یا تعویض می باشند. در گذشته هزینه های بسیاری در هدف تولید گرمایش به وسیله موتورخانه ها صورت می گرفت. علاوه بر هزینه ، سوخت و نگهداری آن ها کار سخت و زمان بری بود. در واقع امروزه استفاده از پکیج ها بسیار ساده تر تر از موتورخانه های گذشته می باشد.
مثلا در صورت خرابی دستگاه تعمیر پکیج بسیار ساده تر از یک موتورخانه با حجم بزرگ و پیچیده خواهد بود . ضمن اینکه در موضوع هزینه نیز بسیار به صرفه تر و مناسب تر خواهد بود. پکیج ها از نظر بازدهی بسیار بالاتر بوده و فضای بسیار کمتری را اشغال خواهند کرد.از سوی دیگر هر واحد از پکیج جداگانه ای بهره مند خواهد شد که این موضوع می تواند به نوعی استقلال واحد ها ی مسکونی محسوب شود. این ویژگی های منحصر به فرد سبب محبوب شدن و رشد روز افزون این وسیله می گردد.
اکنون در مقابل ویژگی ها و مزایای استفاده از این دستگاه اکنون زمان شناسایی قطعات و نحوه کار آن ها در پکیج ها می باشد. به طور کلی پکیج دیواری از قطعات برخوردار می باشد و چنانچه بتوان آن ها را شناخت و تشخیص داد ایراد بر کدام قسمت می باشد در بحث هزینه ها بسیار صرفه جویی به عمل خواهد آمد چرا که از هزینه های زیاد برای تعمیر آن پیشگیری و اگر هم به یک تعمیرکار برای پکیج نیاز داشتید می توانید اطلاعات و راهنمایی های لازم را به او بدهید تا بتواند سریع تر و راحت تر مشکل پکیج را رفع نماید.
همانطور که گفته شد قطعات به کار رفته در پکیج بسیار زیاد می باشد که از جمله موارد آن می توان به میکروسوئیچ کار شده در پکیج ، فشار سنج ، پمپ سیر کوله در پکیج، الکترو جرقه زن ، حسگر پکیج، بای پس برد پکیج ، پمپ آب پکیج، شیر گاز پکیج و ... می باشد که در اینجا سعی بر توضیح مفصل تر وظیفه میکروسوئیچ و نحوه کار آن در پکیج ها را داریم. با ما همراه باشید.
خراب شدن کلید فشارسنج آب (میکروسوئیچ یا پرشر آب)
به طور کلی در گذشته دستگاه های پکیج از کلید فشار سنج آب یا پرشر آب برخوردار نبودند و همین موضوع باعث می گردید تا زمانی که فشار آب در آن ها بسیار کم هم بود فعالیت داشتند .کار کردن در این صورت موجب می شد تا دستگاه جوش بیاورد و پمپ خشک کار کند و بسوزد. برای پیشگیری از این امر ، سازندگان پکیج شوفاژ دیواری، اقدام به تولید قطعه ای به نام میکروسوئیچ فشار سنج آب یا پرشر آب که با بالا رفتن فشار آب فعال می گردید و به برد فرمان می دهد که فشار کافی درون پکیج وجود دارد.
نحوه کارکرد پرشر سوئیچ آب پکیج
همانطور که می دانید با افزایش فشار (بیش از ۰.۵ بار) پرشر همچون یک کلید بسته عمل می کند و با کاهش از
۰.۵بار مثل یک کلید باز کار می کند. داخل پرشر سوئیچ یک دیافراگم لاستیکی، یک شفت و فنر و یک
میکروسوئیچ قرا داده شده است. آب مدار گرمایش از طریق مجاری وارد پرشر سوئیچ شده و دیافراگم را جابه جا کرده و
فنر را فشرده کرده و با جابه جایی شفت میکروسوئیچ را تحریک می کند تا کلید به حالت بسته دربیاید. مادامی که
فشار آب از فشار فنر کمتر شود شفت برمی گردد و کلید باز می گردد. ضمنا در اکثر پرشر سوئیچ ها یک پیچ تنظیم
وجود دارد که میزان فشار تحریکی را می توان با آن تغییر داد اما برای کاربری در پکیج استفاده ای ندارد.
طریقه کار میکروسوئیچدر پکیج
در ابتدا که فشار سنج به شکل امروزی طراحی و تولید نشده بود، از مجموعه صفحه شافت، پرده دیافراگم، و میکروسوئیچ استفاده می گردید. وقتی که فشار آب داخل پکیج به حد کافی می رسید، پرده دیافراگم شروع به وارد کردن فشار به به صفحه شافت فشار می نمود و میله شافت جلو می آمد و میکروسوئیچ را فعال می نمود در نهایت برد الکترونیک متوجه می گردید که فشار کافی در پکیج وجود دارد و اجازه تشکیل شعله می داد.
اما دلیلی که موجب جوش آوردن پکیج می گردید چیست؟ علت جوش آوردن پکیج را می توان در رسوب گرفتن مبدل ثانویه، گرفتگی مبدل اصلی و صحیح کار نکردن پمپ پکیج اطمینان جستجو نمود . بروز مشکلات در قطعات درونی میکروسوئیچ نیز می تواند علت جوش آوردن پکیج باشد. برای حل این مشکل می توان اقدام به نصب رسوب گیر پکیج کرد.
یکی از وظایف اصلی و مهم پکیج تولید آب گرم مصرفی در ساختمان است بنابر این اگر دستگاه در حالت گرمایش تنظیم شده باشد، به محض باز کردن شیر آب گرم مصرفی فوراً به حالت مصرفی تغییر حالت خواهد داد. در این شرایط تا زمان باز بودن شیر آب گرم مصرفی سیستم گرمایش غیر فعال باقی می ماندT اما امکان این ویژگی در دستگاه بدون داشتن فلوسوئیچ سالم اصولاً امکان پذیر نخواهد بود.
میکروسوئیچ کنترل فشار دود پکیج (پرشر سویئچ دود)
این قطعه نوع دیگر میکروسوئیچ چیست که در پکیج تعبیه شده ازیک دیافراگم و میکرو سوئیچ تشکیل شده که در نقش کنترل تخلیه محصولات احتراق را ظاهر می شود. این کلید از طریق دو شلنگ سیلیکونی به قطعه ونتوری بر روی خروجی فن اتصال داده شده که به وسیله اختلاف فشار در دو طرف دیافراگم که توسط عبور محصولات احتراق از روی ونتوری ایجاد شده موجب تحریک میکروسوئیچ گردیده و تیغه آن از وضعیت(NO) در حالت عادی باز(قطع) به حالت بسته (وصل) در می آورد. در حالی که فن روشن نشود و یا مسیر دودکش یا دریچه تامین هوا مسدود باشد این سویئچ وصل نشده و چراغ هشدار روشن می گردد.
وظیفه پرشر سویئچ دود در پکیج
تشکیل شعله پکیج را به برد اعلام می نماید.
عملکرد داخلی الکترود تشخیص شعله
با تشکیل شعله و گرم شدن نوک الکترود تشخیص جریانی در حد میکرو آمپر به برد ارسال می شود و برد با دریافت کردن این جریان متوجه به تشکیل شدن شعله می برد و تا زمانی که مسیرشیر برقی گاز باز می باشد برد این جریان را کنترل می نماید و به محض قطع و عدم دریافت این جریان از الکترود تشخیص شعله به هر دلیلی ، مسیر شیر گاز قطع می شود و پکیج خطای عدم تشخص شعله را می فرستد.
نحوه تست کردن الکترود تشخیص شعله
برای تست این قطعه باید تنها با گرم کردن نوک آن به وسیله شعله متوجه وضعیت آن شد اگر با تشکیل شعله و گرم شدن نوک الکترود تشخیص شعله جرقه زن قطع شده و شعله باقی بماند الکترود تشخیص شعله سالم وگرنه معیوب خواهد بود.
در پکیج با توجه به بسته بودن مدار گرمایش، می توان فشار سیستم را از فشار اتمسفر (۱ بار) بیشتر کرد ولی بالا رفتن بیش از حد فشار موجب آسیب رسیدن به تجهیزات خواهدشد . بنابراین برای کنترل فشار و اطمینان از وجود آب در سیستم، می توان از تجهیزات زیر استفاده نمود.
بدین جهت ، دو نوع از این حسگر مورد مصرف قرار می گیرد:
پرشر سوئیچ آب پکیج :
چنانچه که حداقل فشاری برابر ۰٫۴ بار درمدار گرمایش موجود باشد ، با توجه به ساختار داخلی پرشرسوئیچ آب میکروسوئیچ تعبیه شده داخل آن به حالت اتصال کوتاه(وصل) در می آید و سیستم از وجود آب اطمینان می یابد.
پرشر سوئیچ آب پکیج دیواری
چنانچه فشار مدار گرمایش خیلی پایین باشد موجب آسیب رسیدن به دستگاه خواهد شد. برای رفع این ایراد از کلید کنترل حداقل فشار آب ( پرشرسوییچ آب ) مصرف می شود . این قطعه یک وسیله ایمنی و کنترل برای وجود آب در سیستم مدار گرمایش شوفاژ می باشد که هرگاه فشار سیستم به کمتر از bar ۵/۰ برسد ، پکیج را از کار می اندازد و تا زمانی که فشار مدار گرمایش به بالای ۵/۰ نرسد ، برای روشن شدن پکیج دستوری ارسال نمی شود.
وظیفه کیت میکروسوئیچ در پکیج چیست ؟
وظیفه سنسور فلومتر ، ارسال کردن سیگنال صحیح به برد اصلی است . عملکرد حسگر فلوسوییچ پکیج یا کیت جریان پکیج یعنی زمانی که در ساختمان شیر آبگرم مصرفی باز گردد ، به برد اصلی فرمان می فرستد .همچنین لازم به ذکر است قیمت سنسور میکروسوئیچ فلومتر با توجه به فابریک بودن قطعه کمی زیادتر می باشد.
عملکرد داخلی میکروسویچ
با چرخش توربین فلوسوییچ میکروسوییچ فلوسوییچ سیگنالی را به برد اعلام می نماید و برد باز شدن شیر آبگرم مصرفی را تشخیص می دهد .
طریقه تست کردن میکروسوئیچ
ابتدا میکروسوییچ را از جای خود باز نموده و به روی سطح فلوسوییچ نو قرار می دهیم و با دمیدن در فلوسوییچ اگر علامت دوش بر روی صفحه نمایش پکیج آریستون دیده شود کابل سالم و در غیر این صورت معیوب خواهد بود .
کیت میکروسوئیچ NC چیست و چه کاری انجام می دهد؟
موضوعی که معمولا همه افراد از آن مطلع هستند عدم تعبیه شدن آبگرمکن های آیونایز و فن دار بوتان به شمعک می باشد. به همین دلیل زمانی که شیر آب می زند شعله اصلی به واسطه جرقه ای که از برد ارسال می شود روشن می گردد.
برد چگونه متوجه باز شدن شیر آب توسط مصرف کننده می گردد؟
میکروسوئیچ همان قطعه ای می باشد که جریانات مربوط به باز و بسته شدن شیر آب را به برد گزارش و ارسال می کند . در مواقعی که شیر آب باز می گردد اهرم میکروسوئیچ توسط دیسک دیافراگم به سمت بالا هدایت می شود. با بالا رفتن این اهرم ، کنتاکت های میکروسوئیچ به هم اتصال می یابد و سیگنال ضعیفی به برد ارسال می نمایند.برد کنترل با دریافت این سیگنال ، از باز شدن شیر آب مطلع می گردد و سایر فرمان ها را صادر می نماید.
میکروسوئیچ NC در کدام مدل های آبگرمکن یافت می شوند؟
از میکروسوئیچ NC در تمامی آبگرمکن های برقی ، فن دار و رومسیلد می توان مصرف کرد.
این مدل ها عبارتند از:
آبگرمکن های ( برقی ) : B-4208i , B-3212i , B-3215i , B-3215it , B-3218i , BX214i , BX62i , BX72i
آبگرمکن های فن دار : B-3315if , B-3318if
آّبگرمکن های رومسیلد ( محفظه احتراق بسته ) : B-5418rs , B5418rs display
نکات مهم در تعویض میکروسوئیچ ها
- دقت داشته باشید که پیچ اتصال رابط برنجی 6گوش را تا حد ممکن سفت شوند.
- میکروسوئیچ را طوری تنظیم کنید که با حداقل فشار آب ممکن ، آبگرمکن روشن گردد.
- میکروسوئیچ را طوری تنظیم کنید که بعد از بسته شدن شیر آب ، آبگرمکن جرقه نزند.
- سوکت های سیم های نارنجی میکروسوئیچ را کمی محکم کرده و مجددا اتصال دهید.
سخن پایانی
پکیج ها از لوازم مهم کاربردی محسوب می شوند که امروزه در فصل های زمستان و تابستان کاربرد دارند. در فصل زمستان آبگرم مدار گرم کننده را تولید می کند . زمانی که شیر آبگرم مصرفی باز گردد با عبور جریان آب از سنسور فشار میکروسوِئیچ این سنسورفعال شده با ارسال فرمان به شیر سه طرفه ی برقی از طریق برد کنترل الکترونیک مدار رادیاتور ها به طور موقت قطع می شود آب مدار گرم کننده به مبدل حرارتی ثانویه پوسته انتقال می یابد و به این صورت آبگرم مصرفی در کمترین زمان در دسترس قرار می گیرد.
این قطعه در پکیج که دارای یک دیافراگم و میکروسوئیچ می باشد که وظیفه کنترل تخلیه محصولات احتراق را بر عهده دارد. این کلید که به وسیله دو شلنگ سیلیکونی به قطعه ونتوری بر روی خروجی فن متصل شده است، از طریق اختلاف فشار در دو طرف دیافراگم که به وسیله عبور محصولات احتراق از روی ونتوری ایجاد شده است. منجر به تحریک میکروسوئیچ شده و تیغه آن از وضعیت(NO) در حالت عادی باز(قطع) به حالت بسته (وصل) در می آید.
در حالی که فن روشن نشود و یا مسیر دودکش یا دریچه تامین هوا مسدود باشد این سویئچ وصل نشده و چراغ هشدار روشن می شود.زمانی که مصرف کننده یکی از شیرهای آبگرم را باز می نماید دستور روشن شدن مشعل از طریق میکروسوئیچ سنسور فشار و برد کنترل الکترونیک صادر شده آبگرم مصرفی با بهره گیری از مبدل حرارتی ثانویه پوسته و لوله به صورت فوری ارسال می شود با بسته شدن ابگرم مصرفی بلافاصله دستگاه خاموش می گردد.
