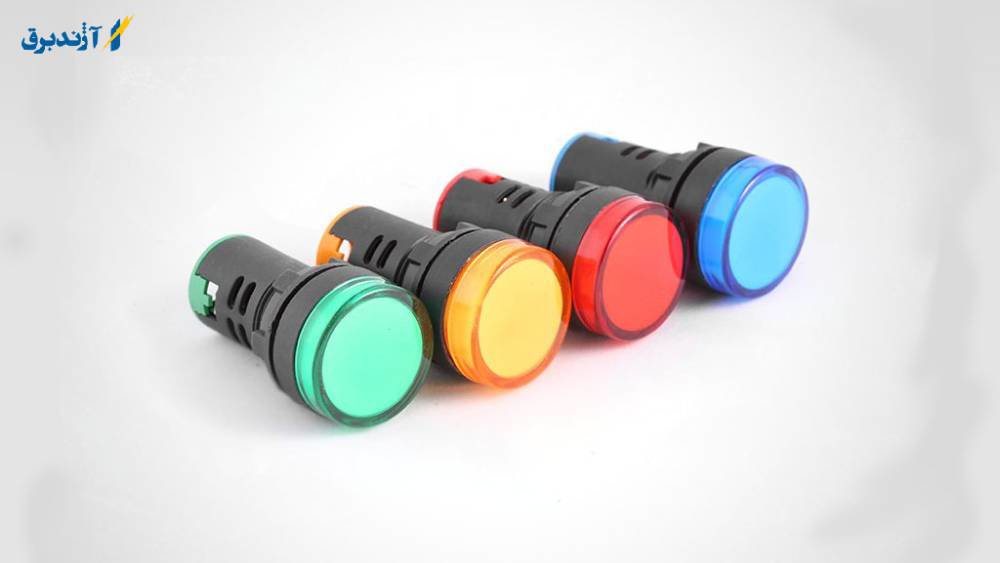

چراغ سیگنال تابلو برق چیست؟

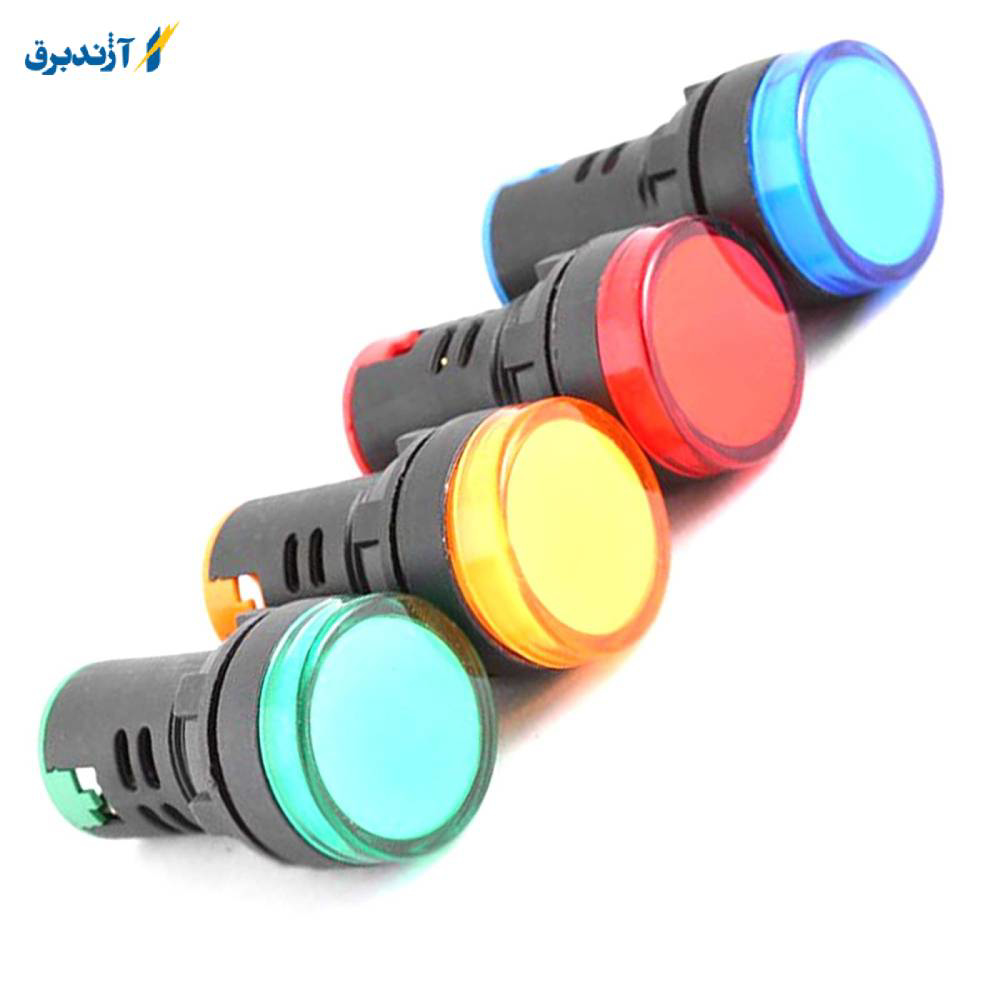

چراغ سیگنال علامت دهنده در همه ی دﺳﺘﮕﺎه ﻫﺎی ﺻﻨﻌتی و ﺗﺎﺑﻠﻮ ﻫﺎی ﺗﻮزﻳﻊ و تابلو برق خازنی می باشد. اﻳﻦ چراغ برای ﻻﻣﭗ ﺧﺒﺮ کاربرد دارد که می تواند روشن بودن، خاموش بودن و یا عیب دستگاه و … را خبر دهد. چراغ مورد استفاده در مدار فرمان، یک چراغ کم قدرت (۲/۱ تا ۵ وات) بوده که با ولتاژهای مختلف از ۲۴ تا ۲۲۰ ولت عمل می نماید. هر چراغ سیگنال از پایه سرپیچ ویژه خود برخوردار بوده که اغلب در سه رنگ استاندارد قرمز، سبز و نارنجی تولید می گردد.
چراغ سیگنال به عنوان ابزاری برای نشان دادن وجود ولتاژ در مدار بوده که قابل استفاده در جریان های AC و DC می باشد. جهت افزایش عمر چراغ می توان چراغی را انتخاب کرد که ولتاژ نامی آن بیش تر از ولتاژ تغذیه باشد. گاها از لامپ های با ولتاژ و قدرت کم همچون لامپ های رشته ای ۶، ۱۲، ۲۴ ولت و ۲ تا ۴ وات نیز در مدارهای فرمان استفاده می گردد که در این شرایط به یک ترانسفورماتور نیز نیاز می باشد و معمولا بر روی پایه ی خود لامپ مونتاژ می گردد.
کاربردهای چراغ سیگنال :
چنانچه بخواهید بود یا نبود یک سیگنال رنگی را نمایش دهیم، یا به‌عبارتی وقوع تغییر در مدار را با آلارم نوری نمایش دهید ، استفاده از لامپ سیگنال به شما کمک خواهد کرد از کاربرد های دیگر می توان به موارد ذیل اشاره داشت :
- نمایش وجود یا عدم وجود برق
- وارد مدار شدن خازن به مدار
- قطع یا وصل بودن کلید
- نمایش تریپ یا فالت
- و …
روشن شدن هر یک از این چراغ ها روی درب تابلو، بیانگر علامت و اخطاری برای اپراتور هستند.
رنگ چراغ سیگنال‌ها و موارد کاربرد هریک :
رنگ سفید:
از این رنگ وضعیت جریان DC را نشان می دهد و در زمان فعال شدن تغذیه مدار فرمان این چراغ روشن می گردد.
رنگ سبز:
وقتی کلیدی (محافظ جان) در حالت OPEN یا باز قرار گیرد این رنگ مورداستفاده قرار می گیرد.
رنگ قرمز:
وقتی کلیدی (محافظ جان) در حالت CLOSE یا بسته قرار گیرد این رنگ به نمایش در می آید.
رنگ زرد:
وقتی کلیدی (محافظ جان) در حالت FALT یا خطا قرار گیرد این رنگ مورداستفاده قرار میگیرد؛ و بسته به استاندارد می توان از رنگ‌های قرمز، زرد، همچنین آبی برای شناسایی فازها یا از رنگ‌های قرمز، زرد و سبز می توان استفاده کرد.
موارد به‌کارگیری چراغ سیگنال تابلو برق
- اعلام خطاهای پیش‌آمده مهم‌ترین و کاربردی‌ترین استفاده از چراغ سیگنال تابلو برق است که هم از خسارات جلوگیری و هم روند عیب‌یابی را سرعت می دهد.
- برقرار بودن جریان در تابلوها و بررسی آن به کمک این چراغ‌های بسیار راحت است زیرا می تواند وجود یا عدم جریان برق را نشان دهد.
- در سیستم برق می‌توان به کمک چراغ‌های سیگنال، روشن یا خاموش بودن دستگاه‌ها را تشخیص داد.
- در صورت استفاده از دستگاه خازن از مدار حذف یا اضافه شود به کمک این لامپ ها می توان حضور یا عدم حضور آن را با نگاه کردن متوجه شد.
- چراغ سیگنال تابلو برق می تواند تریپ و فالت را تعیین نماید و اپراتورها را نسبت به این موضوع آگاه کند.
دسته بندی چراغ سیگنال تابلو برق
به طور معمول هر چراغ بر حسب ولتاژ و اندازه چراغ های سیگنال که به لامپ‌های هشداردهنده نیز معروف اند، دسته‌بندی می گردد.
دسته بندی چراغ سیگنال بر اساس قطر
در بازار می توان لامپ سیگنال کوچک یا بزرگ را خریداری کرد که این بزرگ و کوچک بودن به سایز و ابعاد آن‌ها برمی‌گردد. چراغ سیگنال را با دو قطر ۱۶ و ۲۲ میلیمتر می‌سازند. در تابلو برق چراغ‌های با قطر ۲۲ بیشتر بهره برداری نمود.
دسته بندی چراغ سیگنال بر اساس ولتاژ
چراغ های سیگنال در بازه‌های مختلف از ولتاژ فعالیت دارند که می بایست به ولتاژ کاری آن ها در زمان خرید توجه ویژه ای داشت . چراغ خریداری شده باید در تناسب با ولتاژ مدار فرمان باشد. چراغ سیگنال تابلو برق در دسته‌های ۲۴، ۴۸، ۱۱۰ و ۲۲۰ ولت قرار می گیرند. شایان ذکر است که در برخی از موارد این دسته بندی را بر اساس رنگ نیز انجام می دهند.
نصب چراغ های سیگنال
جهت نصب تابلو برق چیلر اغلب سه عدد لامپ سیگنال با رنگ‌های متفاوت استفاده می شود که هر کدام مستقیما به یک فاز اتصال داده شده اند. در صورت قطع هر یک از فازها اپراتور سریعا متوجه خواهد شد. در واقع می توان در مدارهای مختلف از چند چراغ سیگنال بهره مند شد. مثلا در مدارهای قدرت می توان سه چراغ سیگنال برای نمایش وجود سه فاز نصب کرد. این قطعه در مدار فرمان برای نمایش حالت‌های آماده به کار، خطای ولتاژ، خطای جریان، زمان گیری، تغییر سطح مایعات و… مورد استفاده قرار میگیرد.
به طور خلاصه در هر سیستم برقی، برای اطلاع رسانی به کاربر جهت خاموش یا روشن بودن سیستم از چراغ سیگنال بهره برداری می کند. روشن بودن هر چراغی حاکی از یک پیغام دارد که اغلب تغییر وضعیت چراغ (روشن شدن آن) بیانگر علامت و اخطاری برای اپراتور است.
جهت نصب چراغ های سیگنال همچون شستی ها، لازم است تا سوراخ هایی با قطر های استاندارد معین (8، 12، 16، 22 و 30 میلی متر) در سطح کار ایجاد نمایید. برای ایجاد این سوراخ ها می توان از گردبر، پانچ و یا لیزر استفاده کرد. قطر این سوراخ ها با توجه به ابعاد چراغ سیگنال مشخص می شود. علاوه بر حالت های استاندارد که سوراخی روی بدنه ایجاد شده و چراغ سیگنال نصب می شود، برخی از چراغ های سیگنال به صورت داخلی و روی ریل های استاندارد نصب و سیم بندی می شوند.
برندهای معتبر تولید کننده چراغ سیگنال
چراغ سیگنال پارس فانال
پارس فانال یک شرکت ایرانی معتبر بوده که در زمینه تولید انواع چراغ سیگنال و پوش باتن مطابق استاندارد های IEC 60947-3 و IEC 60529 فعالیت دارد . چراغ سیگنال پارس فانال با درجه حفاظتی 65 (IP=65) و در رنگ های قرمز، سبز، زرد، آبی و سفید و قطر های 16، 22 و 30 میلیمتر و ولتاژهای 24 الی 220 ولت AC-DC ارائه می گردد.چراغ سیگنال ولت متری، چراغ سیگنال فرکانس متری، چراغ سیگنال آمپرمتری از نمونه های تولیدی این شرکت می باشند. با توجه به کیفیت بالا این محصولات ، قیمت چراغ سیگنال پارس فانال بسیار مقرون به صرفه می باشد. این محصول کاملا قابل رقابت با برند های خارجی می باشد.

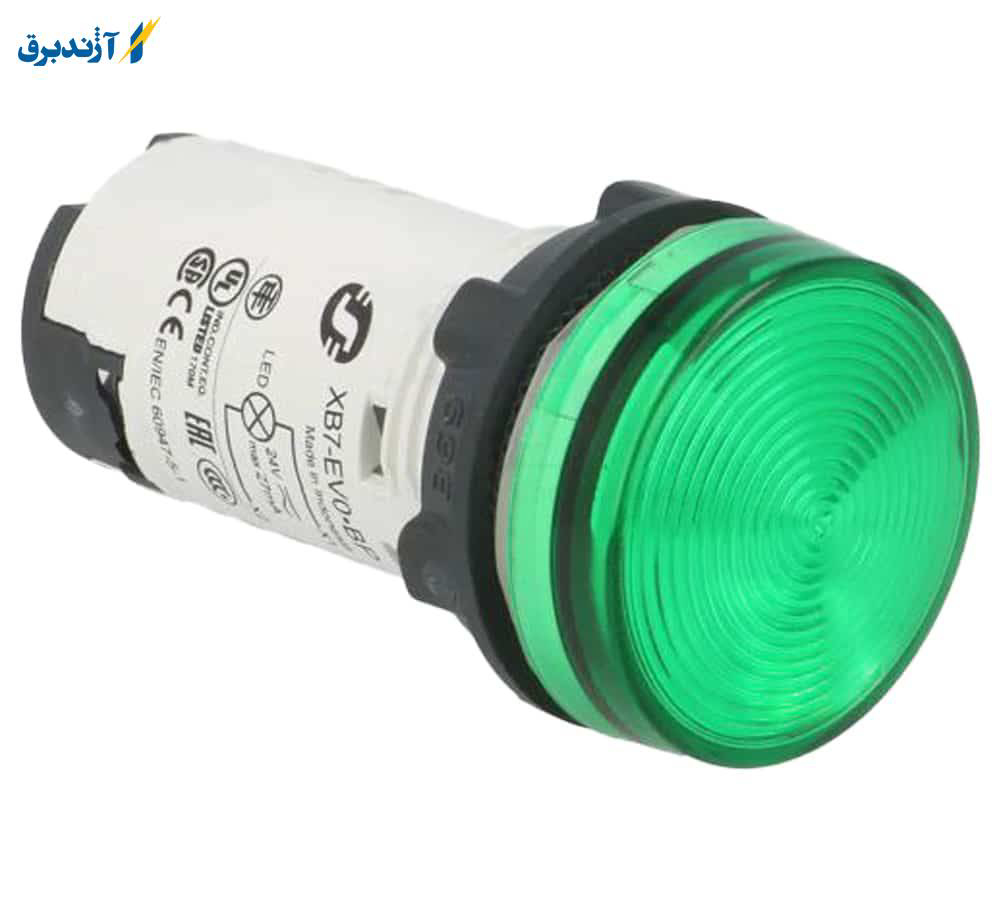

چراغ سیگنال اشنایدر
از معروف ترین برند های جهانی می توان به برند اشنایدر اشاره کرد که اغلب در زمینه تولید انواع قطعات صنعتی فعالیت دارد . این برند فرانسوی از جمله تولید کنندگان چراغ سیگنال می باشد. چراغ سیگنال اشنایدر با IP65 در انواع فلزی و باکالیت به دو صورت لامپ خور و LED با ولتاژهای 24-110-220 ولت و در رنگ های مختلف تولید می شود. قیمت چراغ سیگنال اشنایدر در مقایسه با سایر برند ها بالاتر است ولی به دلیل کیفیت بالا و طراحی اصولی و زیبای محصولات دارای طرفداران زیادی می باشد.
سخن پایانی
همانطور که می دانید چراغ سیگنال همان لامپ سیگنال می باشند که در سیستم های مختلف کاربرد های متفاوتی نیز دارند. چراغ سیگنال می تواند در یک سیستم یا تابلو برق کاربرد هایی همچون برقی روشن یا خاموش بودن کلید ، هشدار خطایی در مشکل سیستم و یا اپراتور را با چراغ سیگنال آبی رنگ از وجود یک خطا در سیستم برق کشی آگاه کند. برای خرید و کسب اطلاعات بیشتربه وب سایت آژند مراجعه نمایید.
