    چشم پرده ای چیست و چه کاربردی دارد؟

    پرده نوری یک دستگاه حساس به نور است که از یک یا چند پرتو نور استفاده می  کند، این پرتو ها را به صورت خطوط نوری از فرستنده منتقل می  کند و پرتو های ارسال شده از طرف دیگر توسط گیرنده را دریافت می کند، بنابراین یک محیط کاملاً کنترل شده و مطمئنا نامرئی ایجاد می  کند.

    مهمترین مشخصات پرده نوری


    مشخصات کلی این دستگاه ها را می  توان به صورت زیر بیان کرد:

    نوع امنیت
    قابلیت تشخیص یا سطح دقت دستگاه
    درجه ارتفاع حفاظت
    وسعت حفاظت
    زمان پاسخ
    در ادامه به بررسی هر یک از موارد فوق می پردازیم.

    1. انواع امنیت


    نوع، امنیت، دستورالعمل های ایمنی و نظارت بر خود مورد نیاز در سیستم دستگاه را تعیین کنید. نوع امنیت باید به عنوان یک شاخص کاربردی در تعیین سطح ریسک دستگاه در نظر گرفته و مشخص شود.زمانی که وسیله امنیتی یا ایمنی‌ای که برای بکارگیری در سیستم اتوماسیون خریداری یا طراحی شده، یک دستگاه پرده نوری باشد (دستگاه پرده مراقبتی با عملکرد نوری فعال) و طبق استانداردهای مرجع، نوع یا نوع IEC614961-2 ایمنی مورد نظر به "نوع 2" یا "نوع 4" اشاره دارد. ".


    شاید برای شما هم این پرسش مطرح شده باشد که چرا به جای واژه‌ی category از واژه Type استفاده می  ‌کنیم؟


    این یک چیز نسبتاً مهم است، و به همین دلیل است که وقتی مردم در مورد انواع مختلف صفحه‌ نمایش شبکه ‌های نوری و اسکنر های لیزری صحبت می  ‌کنند، ناخودآگاه و معمولاً ذهن خود را به «type » ایمنی و امنیت معطوف می ‌کنند و این در شرایطی است که برای سایر تجهیزات ایمنی مورد استفاده در بخش‌ های مختلف صنعتی یا امنیتی، اولین گزینه در نظر گرفته شده، دسته «category» است.


    طبق استانداردهای مورد توافق جهانی شماره IEC61496، در مورد تفاوت بین کلمه "type" و کلمه "category " بیان می  کند که کلمه "type" برای تعریف سطوح مختلف ایمنی در تجهیزات ایمنی و ایمنی نوری استفاده می  شود.

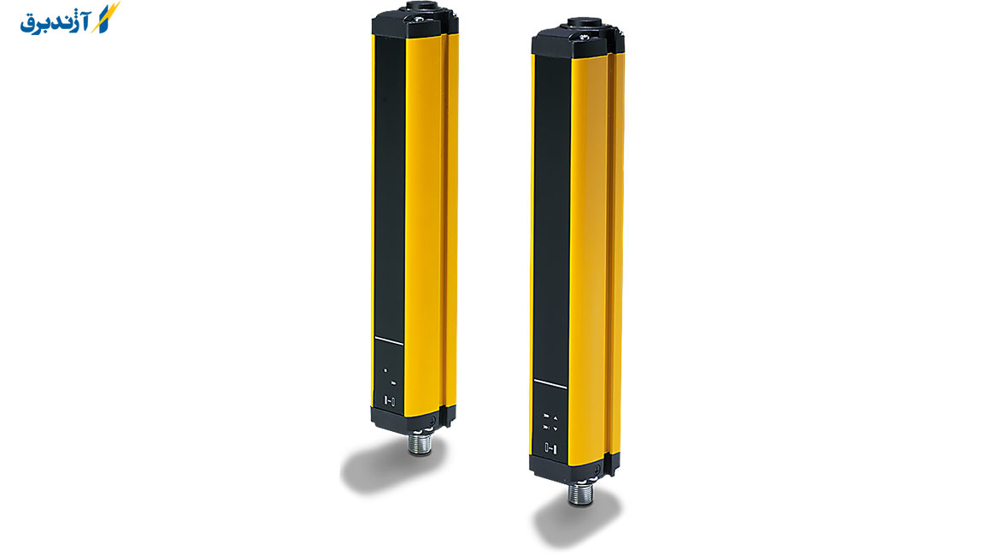

    مشخصات پرده نوری


    به عنوان مثال دستگاه ایمنی type 2 به نام پرده نوری‌ که الزامات ایمنی و الزامات  category 2 را برآورده می  کند و انتشار نور در آن دارای ویژگی های خاصی است که در بسیاری از موارد قابل استفاده است که می ‌توان به موارد متعددی از قبیل زاویه تابش پرتو‌ های نور، ایمنی ایجاد شده در مقابل با تداخل نور و یا مواردی از این دست اشاره نمود.


    همین مورد در خصوص سایر پرده‌ های نوری از نوع “type 4 ”  و یا اسکنر‌ های لیزری از نوع ” type 3 ” هم قابل تعمیم است.”type ”  نیز همانند ”  category ” می ‌توان برای مشخص کردن اینکه چه وسیله‌ ای برای چه نوع سیستم امنیتی و حفاظتی قابل استفاده و مطلوب است، می ‌توان به کارگیری کرد. به عنوان نمونه یک دستگاه پرده نوری با مشخصات عملکردی ” type 2 ” که به یک سیستم کنترلی از مدل ” category 2″، و یک سیستم مدار محفاظتی “category 2 ” را تشکیل می ‌دهد .

    چنانچه در یک مدار محفاظتی که از نوع ” category 3 ” باشد و یک سیستم پرده نوری از مدل‌های مشخصه “type 2″، متصل شود آن گاه سطح امنیتی و حفاظتی آن به سطح شماره ” 2 ” کاهش خواهد یافت، ولیکن در صورتی که یک دستگاه پرده نوری با مشخصات عملکردی ” type 4 ” یا یک دستگاه اسکنر لیزری از نوع ” type 3″ آن را در بخش بندی category 3 حفظ خواهد کرد. تنها و تنها یک سیستم پرده نوری از نوع ” type 4 ” و یک مدار ایمنی از بخش بندی “category 4 ” را در سطح شماره چهار نگه خواهد داشت.


    2. توانایی تشخیص یا دقت دستگاه ها

    وضوح یا دقت یک دستگاه پرده نوری در واقع مقیاس یا اندازه کوچکترین جسمی است که اگر در آن ناحیه کنترل شود، توسط اپتیک پرده نوری قابل تشخیص است و باعث می  شود سیستم حفاظتی پرده نوری از حرکت و کار خود باز بماند.در یک پرده نوری که فقط یک پرتو نور دارد: ضریب وضوح که با "R" نشان داده می  شود برابر است با اندازه قطر عدسی.در پرده های نوری دارای پرتو های نوری متعدد: ضریب تفکیک "R" در این نوع پرده برابر است با حاصل قطر کل عدسی + فاصله بین دو عدسی در مقابل عمل.


    R = D
    R = P + D

    3. میزان ارتفاع حفاظت


    این حداکثر ارتفاعی است که می  تواند توسط پرده نوری شناسایی و توسط سیستم پوشش داده شود. اگر دستگاه پرده نوری به صورت افقی نصب شده باشد، این عدد نشان دهنده عمق ناحیه حفاظتی و محل است.

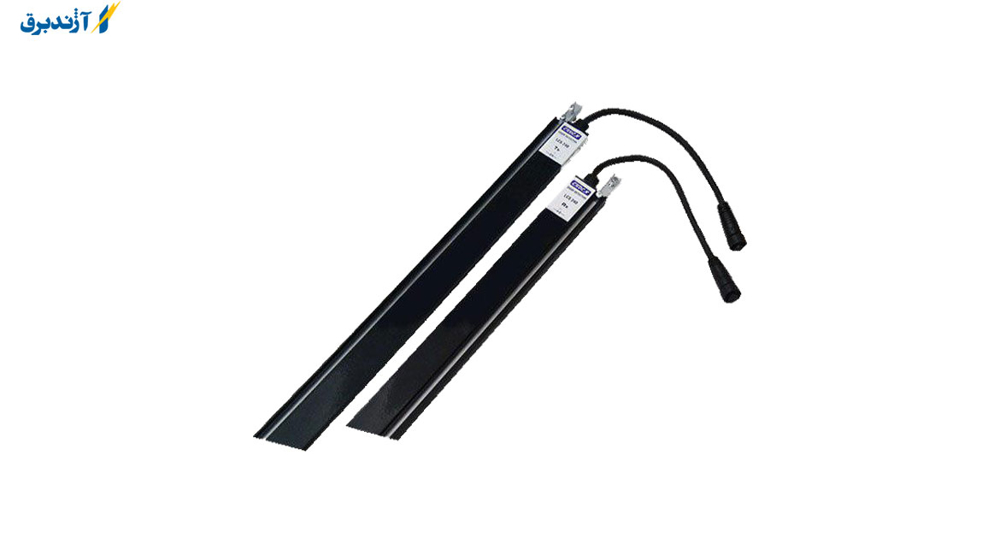

    میزان ارتفاع حفاظت

    4. سطح حفاظت


    حداکثر فاصله ای که می  توان بین فرستنده و گیرنده ایجاد کرد و دستگاه در آن فاصله کارآیی داشته باشد.

    5. زمان پاسخگویی


    زمان یا فاصله زمانی بین تشخیص یک شی که وارد منطقه خطر می  شود و زمان ارسال سیگنال هشدار را زمان پاسخ می  گویند.

    مزایای پرده ‌های نوری


    هنگامی که کاربران دستگاه خسته هستند، امنیت موثری را فراهم می  کند.
    قابلیت نصب بسیار آسان و فوری و با امکان نصب بر روی چندین دستگاه حتی در صورت نیاز به جابجایی مکرر و متوالی دستگاه از جای خود.
    ایجاد پوشش در مقیاس بسیار بزرگ، به طور مستقیم یا در کل منطقه و در جهات مختلف با هزینه نسبتا کم
     افزایش طول عمر دستگاه
    ظاهری زیبا و سازگار با ارگونومی
    شرایط استفاده


    برای محافظت موثر از پرده نور و ایمنی، باید اطمینان حاصل کنید که:


    - به صورت برقی امکان اتصال به واحد کنترل دستگاه وجود دارد.
    - حرکات خطرناک دستگاه را می  توان به یکباره متوقف کرد. دانستن زمان توقف دستگاه بسیار مهم است تا پرده نوری در فاصله صحیح نصب شود.
    - زمان رسیدن به نقطه خطرناک باید بیشتر از زمان لازم برای توقف حرکت خطرناک باشد.
    - دستگاه نباید در معرض خطرات ثانویه (از جمله سقوط از بالا) قرار گیرد و اگر چنین خطراتی بسیار محتمل است، حفاظت ثانویه باید ارائه شود.
    - کوچکترین اندازه جسمی که باید شناسایی شود باید بزرگتر یا برابر با دقت پرده نوری انتخاب شده باشد.

    معیارهای انتخاب پرده نوری

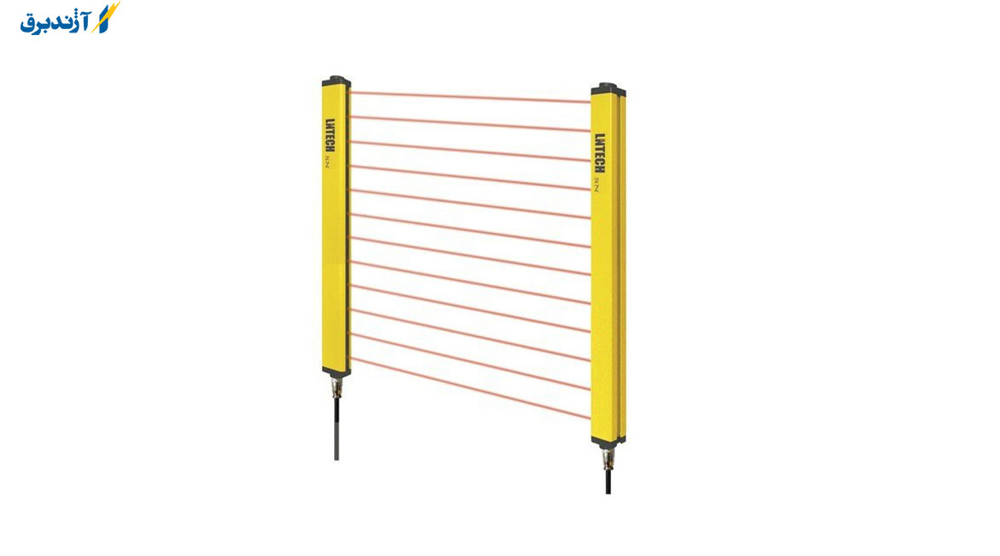

    معیارهای انتخاب پرده نوری


    1- منطقه تحت پوشش را مشخص کنید.
    2. اعضای بدن را که باید شناسایی شوند شناسایی کنید:


    - انگشتان یا دستان
    نزدیک شدن به بدن کسی
    - حضور فرد در منطقه خطرناک

    3- فاصله ایمن بین پرده نوری و نقطه خطرناک را تعیین کنید
    4- نوع / دسته ایمنی را انتخاب کنید که باید با استانداردهای ISO 13849-1، IEC 62061 و IEC 61496 مطابقت داشته باشد.
    مناطق تحت پوشش را مشخص کنید:


    • پیکربندی منطقه:
    - اندازه و ابعاد:
    - عرض و ارتفاع منطقه دسترسی
    - مکان یابی نقاط خطرناک
    - نقاط قابل دسترس
    • پرده نوری باید به نحوی قرار بگیرد تا دسترسی به منطقه خطرناک را از بالا، پایین و کناره ها محدود کند در عین حالی که با منطقه تحت حفاظت، تداخل ایجاد نکند.


    مشخص کردن فاصله ایمن


    اثربخشی حفاظت به شدت به قرار دادن پرده نوری در فاصله مناسب از خطر بستگی دارد. پرده نوری باید در فاصله ای مساوی یا بزرگتر از حداقل فاصله ایمن (S) باشد زیرا در این حالت تنها در صورتی می تواند به منطقه خطرناک برسد که دستگاه قبل از عملیات خطرناک متوقف شده باشد.


    پرده نوری باید شبیه این باشد: برای ورود به منطقه خطر، باید از منطقه تحت کنترل پرده نوری عبور کرد.فرد نباید در یک منطقه خطرناک باشد مگر اینکه حضور او توسط پرده نوری تشخیص داده شود. برای این منظور، ممکن است لازم باشد از سایر موارد ایمنی استفاده شود (مثلاً استفاده از پرده های نور به صورت افقی)

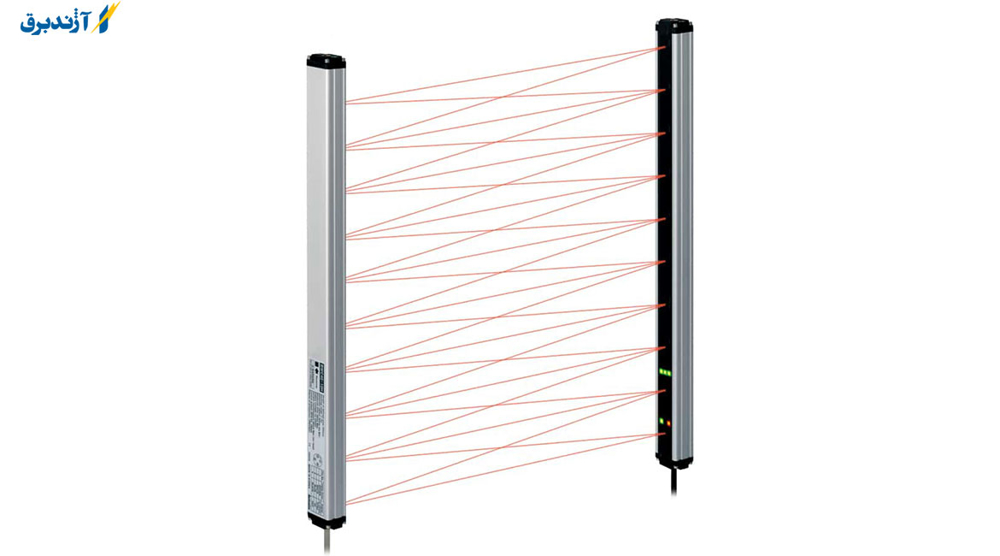

    مشخص کردن فاصله ایمن


    در دسته بندی کلی انواع پرده های روشن را می توان به صورت زیر تقسیم بندی کرد:

    - Finger Protection:


    در این نوع پرده نوری تعداد بیم ها زیاد بوده و فاصله بین بیم ها بسیار کم است. از این نوع پرده نوری در موارد بسیار حساس استفاده می شود. به دلیل تعداد پرتوهای زیاد و همچنین فاصله کم پرتو، این نوع پرده نوری قادر به تشخیص اجسام بسیار کوچک به اندازه انگشت انسان است.


    - Hand Protection:


    در این نوع پرده نوری تعداد بیم نامه ها کمتر و فاصله بین بیم ها بیشتر از موارد قبلی است اما با این وجود این نوع پرده نوری از دقت و وضوح قابل قبولی نیز برخوردار است.

    - Access Control Barriers:


    این نوع پرده نوری دارای 3 تا 6 پرتو می  باشد و به طور کلی فاصله بین پرتوها 300، 400 و 500 میلی متر می باشد. این نوع پرده نور برای محافظت از افراد در برابر خطرات احتمالی استفاده می  شود.


    چشم پرده ای چیست و چه کاربردی دارد؟


    چشم پرده ای پرده نوری است که عملکرد محافظتی دارد. هدف از ساخت و خرید چشم پرده ای این است که بتوانیم تعامل بین انسان و ماشین را بهبود بخشیم. با استفاده از پرده های الکترونیکی می توان محدوده های محافظی ساخت و برای محافظت از انسان از آنها استفاده کرد. فروش چشم پرده ای توانسته است قبل از به خطر انداختن موجودات زنده و افزایش حریم خصوصی امن، خدمات ارزشمندی را به انسان ها ارائه کند و از آنها برای کنترل تجهیزات مکانیکی خطرناک استفاده کند.

    ویژگی های چشم پرده ای

    همانطور که گفته شد با استفاده از پرده می توان محیطی امن ایجاد کرد و از آنها برای شناسایی و کنترل اشیا استفاده کرد. انوع چشم پرده ای تولید و در اختیار صنعتگرانی قرار می  گیرد که قدرت و دقت تشخیص بالایی دارند و همچنین قادرند حرکت اجسام را به راحتی در فاصله از پیش تعیین شده تشخیص دهند.

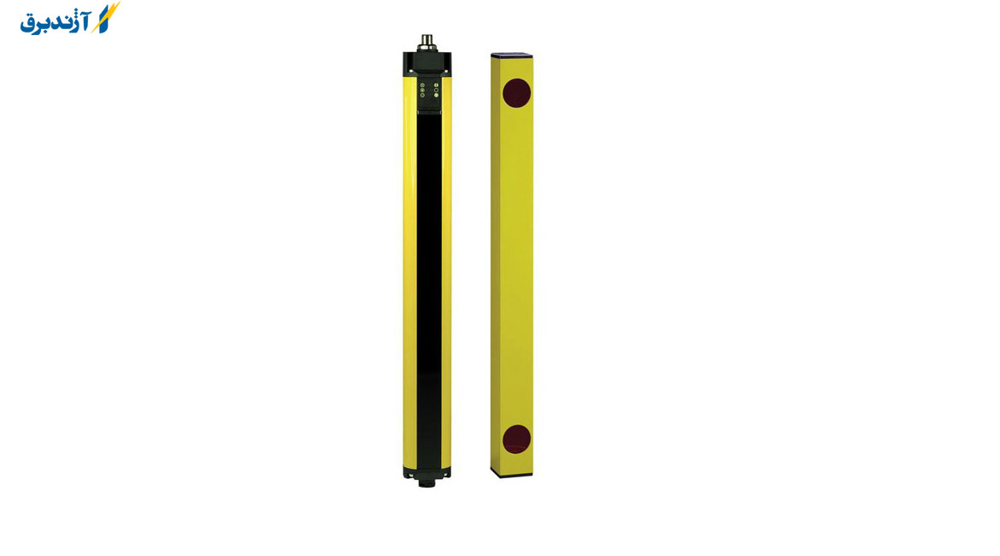

    ویژگی های چشم پرده ای

    چشم پرده ای به دلیل طراحی و ساختار استثنایی، طول عمر بالایی دارد و کاربردهای آن در صنایع مختلف دپارتمان به وفور دیده می شود. عدم نیاز به تعمیر و تعویض کوتاه مدت یکی دیگر از ویژگی ها و مزایای پرده است که رضایت صنایع را بر آورده است.

    چشم پرده ای هانیانگ نمونه ای از پرده نوری است که در صنایع و بخش های مختلف استفاده می شود. مشخصات فنی پرده ها شامل شکل، محدوده دید، نوع عملکرد، روش اتصال، نوع خروجی، ولتاژ کل تغذیه، وضعیت عملکرد، سطح IP، برند و کد تجاری می  باشد. بنابراین، تولیدکنندگان و بخش ‌های مختلف می ‌توانند قبل از خرید پرده نوری تمامی مشخصات روی بسته را مطالعه کرده و سپس بر اساس نیاز، نوع چشم پرده ای را خریداری کنند که بهترین کیفیت و قیمت ارزان را دارد.


    مزایای خرید چشم پرده ای

    چشم پرده ای یا پرده نوری یک ردیاب الکترونیکی است که از نور مدوله شده در یک فرکانس خاص برای دریافت اطلاعاتی استفاده می کند که نشان دهنده وجود یک جسم در همان طیف نوری یک دستگاه است. به این ترتیب می تواند موقعیت زمانی و مکانی اشیاء را در صفحه تعیین کند.

    قیمت چشم پرده ای و قیمت خرید سنسور القایی به مدل، برند و تکنولوژی آن بستگی دارد. لذا جهت اطلاع دقیق از قیمت گذاری اینترنتی نوع چشم پرده ای می توانید با کارشناس فروش سایت آژند برق تماس حاصل فرمایید. با توجه به عملکرد عالی این نوع پرده نوری در ساخت تجهیزات الکترونیکی، فروش چشم پرده ای در چندین فروشگاه و شرکت های معتبر قابل مشاهده است.

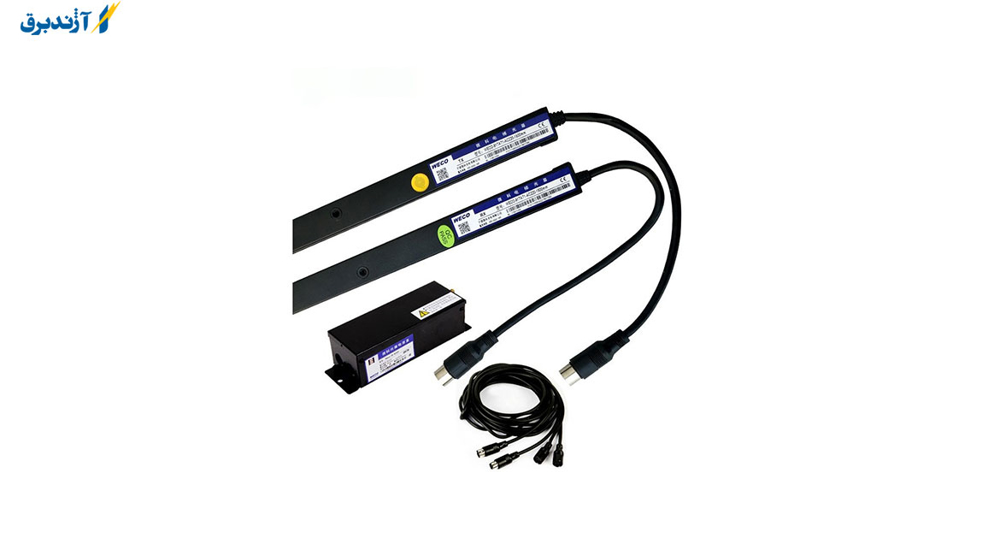

    مزایای خرید چشم پرده ای


    آخرین کلام


    پرده های نور یا چشم های پرده برای محافظت از اشیاء قیمتی و همچنین جلوگیری از دسترسی به مکان های خطرناک در کارخانه استفاده می  شود. این سنسور کاربردی بهترین و مقرون به صرفه ترین روش برای استفاده در این برنامه است. پرده نوری عمدتاً در دو نوع نوع 4 و 2 موجود می باشد. پرده های نوری استانداردهای متفاوتی دارند و می توانند در انواع مختلف از نوع کوچک و فشرده گرفته تا مقاوم و مقاوم در برابر شرایط سخت محیطی قرار بگیرند و در زمینه امنیتی کاربردهای فراوانی دارند. پرده نوری نوع 4 برای محافظت از انسان در برابر آسیب و همچنین محافظت از ماشین ها در برابر آسیب استفاده می شود.
