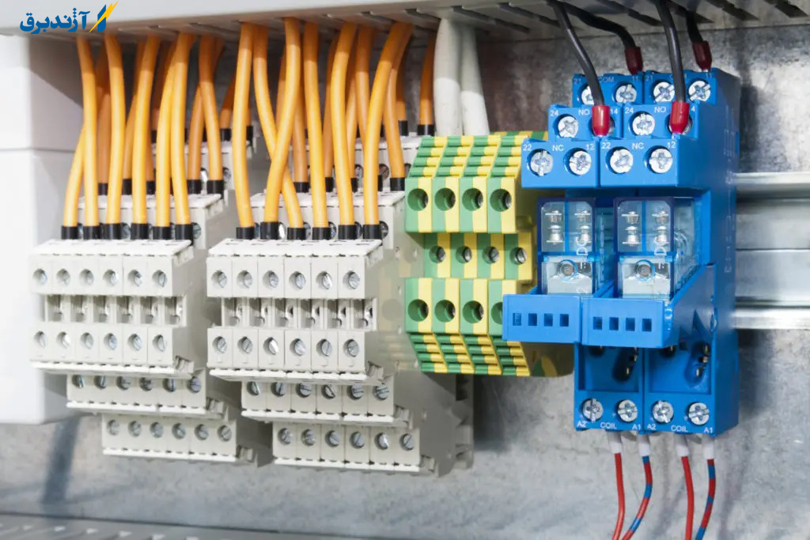

    کاربرد ترمینال در تابلو برق چیست؟

    کاربرد ترمینال در تابلو برق چیست؟

    جزء پرکاربردترین تجهیزات جانبی در مقوله ی صنعت برق، ترمینال برق است که اسم دیگر آن کانکتور است. کار آن این است که دو یا چند سیم را  به  صورت  موقت  متصل می کند برای جلوگیری  از  بروز آتش سوزی  از ترمینال  یا کانکتور برق استفاده می کنند، به این خاطر که وقتی دو یا چند سیم  را معمولا بر حسب عادت با نوار چسب  به هم متصل می کنند، جریان برقی  که  از  آن  می گذرد باعث  گرم شدن  سیم ها می شود و آتش سوزی را به وجود  می آورد، در حالی که در صورت استفاده از ترمینال خطر چنین اتفاقی به صفر می رسد.

    سایز ترمینال تابلو برق به چه صورت است؟

    سایز ترمینال تابلو برق می‌تواند، شامل اعدادی مانند ۵/۲، ۴، ۶،۱۰ و… میلی‌متر باشد. سایز ترمینال برق انداره قطر سیم وارد شده به داخل ترمینال را نشان می دهد که به آن نمره ترمینال گفته می شود.


    انواع مختلف ترمینال:


    _ ترمینال شاخه ای: اسم دیگر ترمینال شاخه ای ترمینال برق بین راهی هم می باشد در مواقعی  که نیاز  به  افزایش طول  سیم باشد، برای افزایش طول سیم نیاز به ابزاری است که بین دوسیم اتصال برقرار کند که در این زمان از ترمینال شاخه ای استفاده میشود و به صورت انشعاب گیری عمل می کند. ترمینال شاخه ای یک ناحیه  ورودی و یک  ناحیه  خروجی  دارد، سیم های  ورودی  و خروجی از طریق  سیم گیرهای  پیچی در قسمت عایق ترمینال بسته می شوند، همانطور که گفته شده این  نوع  اتصال  موقتی بوده و تعداد شاخه های آن ۱۲عدد است که یکی از مزیت هایش این که به راحتی از هم  جدا می شوند، ترمینال شاخه ای در نوع های مختلف وجود دارد که با توجه به هر نوعی کاربرد متفاوتی دارند.

    _ترمینال برق پیچی:  بدنه ی آن دارای شیار می باشد که  به  صورت عایق به کار می رود.برای اتصال دو یا چند سیم در کاربردهای مختلف استفاده می شود. اتصال  الکترویکی  با  سیم های پیچ خورده همراه با درز فنر فلزی مارپیچ درون ترمینال صورت می گیرد.رنگ محصول نیز با توجه به اندازه سیم مورد استفاده متفاوت است.
    مواد محصول  ترمو پلاستیک است و مناسب برای انواع محصولات الکتریکی، سیم کشی منازل و سایر تجهیزات سیم کشی است.پوسته مقاوم در برابر شعله دارد و حداکثر 600 ولت برای سیم کشی ساختمان  پنج کد رنگی مطابق با استانداردهای صنعتی نیز دارد.

    ترمینال برق ریلی معمولی: این نوع از ترمینال برق در تابلو برق  استفاده  می شود، کاربرد آن انشعاب گیری  در تابلو برق  می باشد که  به صورت کشویی در کنار هم قرار دارد و بر حسب تعداد نیاز از ترمینال برق ریلی  استفاده می شود. ترمینال برق ریلی هم مانند ترمینال برق شاخه ای انواع  مختلفی  دارد که  هر  کدام  کاربردهای مخصوص به  خودش را دارد، از انواع  ترمینال برق ریلی می توان به ترمینال ارت، ترمینال برق فشاری، ترمینال شمش خور، ترمینال دو طبقه و سه طبقه و فیوز خور نام  برد. طرز  استفاده از ترمینال برق ریلی این است که آن  را  بر روی تابلو نصب می کنیم سیم  ورودی که وایر به ان زده ایم را در یک سلول ترمینال قرار میدهیم که به کمک سیم گیر همراه با پیچ محکم می کنیم، سیم خروجی هم بر طبق همین روند محکم می کنیم.

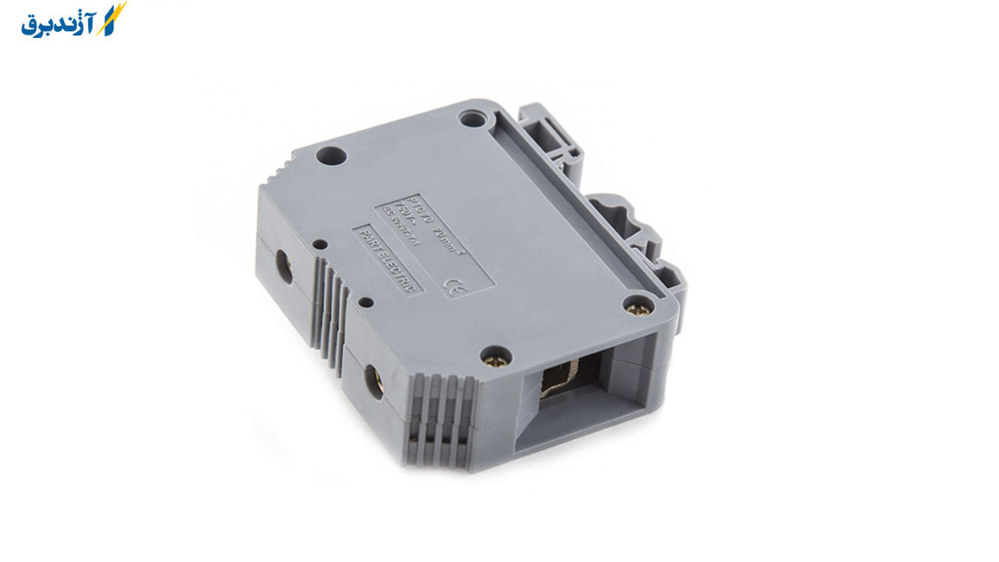

    ترمینال  برق ریلی  درپوش دار


    _ ترمینال  برق ریلی  درپوش دار:  معمولا در حیطه ی صنعتی استفاده می شود که یک  رویه پلی کربناتی دارد، ابعاد کوچک دارد، نصب آسان،و توانایی تحمل دمای بالا، مقاومت بالا  در برابرضربات از ویژگی های  ترمینال ریلی درپوش دار است.

    چند توضیح مختصر از انواع ترمینال برق ریلی:

    _ ترمینال برق فیوز خور:  در درون آن یک فیوز شیشه ای خیلی  ریزی  قرار دارد، البته  باحساسیت بالا که  با  بالا رفتن جریان عبوری، این قطعات  ذوب شده و باعث قطع جریان  می شوند واحتمال  دارد که  فیوز  بسوزد اما پی ال سی اسیب نمی بیند. در مکان هایی  که برق  Dc وجود دارد کانکتور فیوزخور مفید می باشد.
    ترمینال ریلی چند طبقه: با توجه به اسم  ان مشخص است که تعداد بیشتر از دو عدد ترمینال بر روی یکدیگر سوار می شود که البته ترمینال های  چند طبقه  می تواند، ترکیبی از ترمینالهای معمولی و فشاری باشند.
    ترمینال ارت: در رنگ های  سبز و  زرد هستند، علاوه بر اتصال سیم ها دارای یک قطعه ی مسی است که  وجود همین  قطعه ی مسی در ان باعث  گران  قیمت  شدن ان نسبت  به سایر ترمینال شده  است. این  قطعه  مسی  باعث اتصال ترمینال به ریل می شود.
    ترمینال برق فشاری: برای سیم های ۰/۵ و ۳/۵  و به صورت چند منظوره است و جنس آن از پلاستیک های مهندسی شده و ضد آتش با کیفیت بالا و دارای گواهینامه ی اروپا می باشد. جریان برق  در ان بر پایه ی هدایت مس است و همچین مقاومت بالا و کشش بسیار بالایی دارد که در برابر خوردگی  مقاوم است و صرفه جویی  در هزینه اقتصادی را به همراه دارد.  طول عمر بالایی دارد و برای بستن ترمینال  فشاری باید  گیره  ی فنری را فشار بدهید سیم آن را وارد کنید وسپس گیره ها را رها کنید.


    مشخصات ترمینال فشاری به این ترتیب است :


    حالت: CH-2
    ماده: پلاستیک بازدارنده شعله PP
    جریان: 10 آمپر
    ولتاژ: ولتاژ 250 ولت
    دمای کار تا 40 - تا 100 درجه سانتیگراد
    محدوده سیم کشی: 0.5-3.5 میلیمتر
    عملکرد: قاب ساخته شده از فولاد فشرده، کشش خوب، مقاومت بالا
    موارد استفاده: موتور، جعبه کنترل برق، لوازم خانگی، روشنایی، ماشین آلات ترمینال برق فشاری می توانند به مدت 50 سال به طور مداوم یعنی 10 برابر نوار چسب فعال باشد.


    اتصال در ترمینال برق به چه صورت انجام می شود؟


    _ اتصال سریع که به فرد اجازه می دهد بدون ان که روکش سیم را بردارد برای اتصال استفاده کند که یکی از مزایای  خوبش این است که از خوردگی  و ساییدگی سیم جلوگیری می کند.

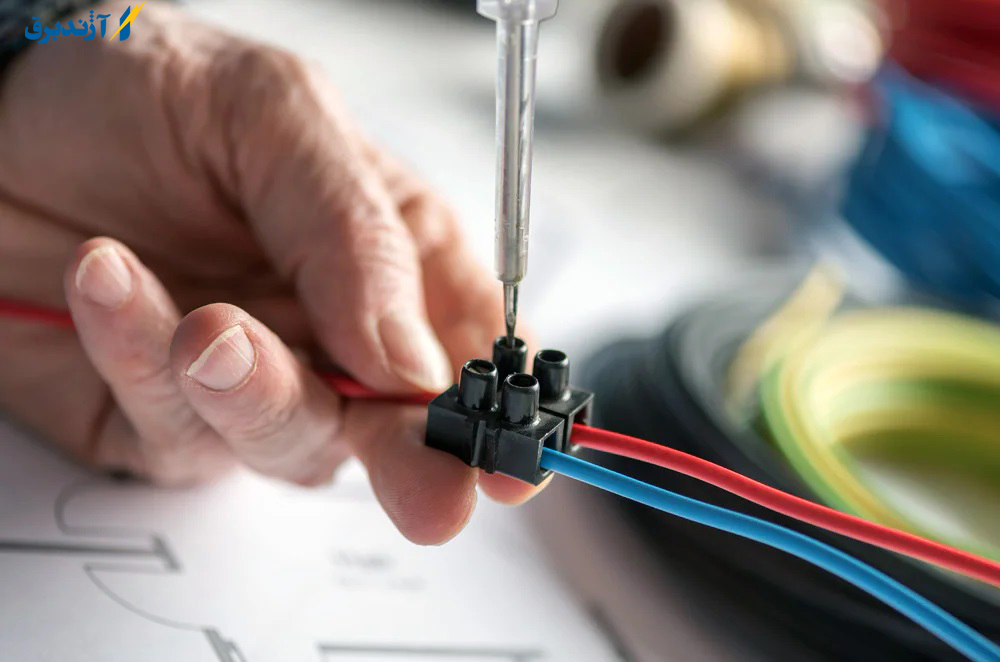

    اتصال در ترمینال برق به چه صورت انجام می شود؟

    _ اتصال با مانع که یک بست حلقه ای  شکل  در انتهای سیم وجود دارد، وجود این بست حلقه ای باعث محکم شدن اتصال می شود و در حمل و نقل زیاد استفاده می شود.

    _ اتصال  فنری که در نصب  و جدا کردن  سریع سیم ها مفید است و استحکام و ایمنی بالایی دارد.

    _ اتصال PIT  که اسم  دیگر ان  اتصال  فشاری است. یکی از اتصالات  ساده است  که  به  هیچ ابزاری نیاز نیست. انتهای سیم ها دارای بست مخصوص پرس شده است و با فشار دادن داخل حفره در جای خودش محکم قرار می گیرد.
    _ اتصال پیچی یکی از اتصالات  پر کاربرد به شمار می آید، روی ترمینال چندین پیچ وجود دارد که با شل کردن پیچ سیم در زیر ان  قرار میگیرد و  تنها ابزار مورد نیاز یک عدد  پیچ گوشتی است.


    استفاده از ترمینال برق در سیم کشی های ساختمان:


    سیم کشان  ساختمان  این  کار را  به دو صورتانجام می دهند.اگر به صورت توکار انجام دهند که در این روش از دو سیم استفاده می کنند که از طریق  ترمینال های مجهز به چند لایه عایق در زیر گچ  سیم ها را استفاده میکنند و به ان سیم های زیر گچی می گویند یا اینکهPVC مخصوصی را زیر گچ تعیبه می کنند یا همان لوله های خرطومی  شکل که با  فنر مخصوص سیم ها را درون ان قرار می دهند.


    اما اگر به روش سیم کشی  روکار عمل کنند، این روش هم به دو شکل انجام می شود که از طریق ترمینال برق هایی که چند لایه عایق دارند، سیم ها را استفاده  می کنند و یا از داخل لوله سیم ها را رد میدهند و ان را بست زده و استفاده میکنند.

    از مزایای کاربردی استفاده از ترمینال برق:


    _به دلیل کاهش فشار ولتاژ از خطر آتش سوزی و برق  گرفتگی  جلوگیری  می کند، پس ایمنی بالایی دارد.
    _این نوع از ترمینال ها حرارت بالا را تحمل می کنند که فرسودگی یا کاهش فشار برق در آن ها بسیار کم است برای همین اتصال استاندارد دارند.
    _برای استفاده  موقت  و حتی  دائم  می توان از ترمینال  برق استفاده  کرد. حتی می توان برای انشعاب گیری هم استفاده کرد بدون آنکه خطری به وجود اید در نتیجه ایمنی و سلامت نیز به همراه دارد.
    _برای سیم کشی های  پیچیده و عیب دار، با استفاده از ترمینال  می توان  اشکالات  ان را به سادگی رفع کرد. اگر بدون کانکتور برق بخواهید عیب ها را برطرف کنید، خطرات جبران  ناپذیری به وجود می آید.

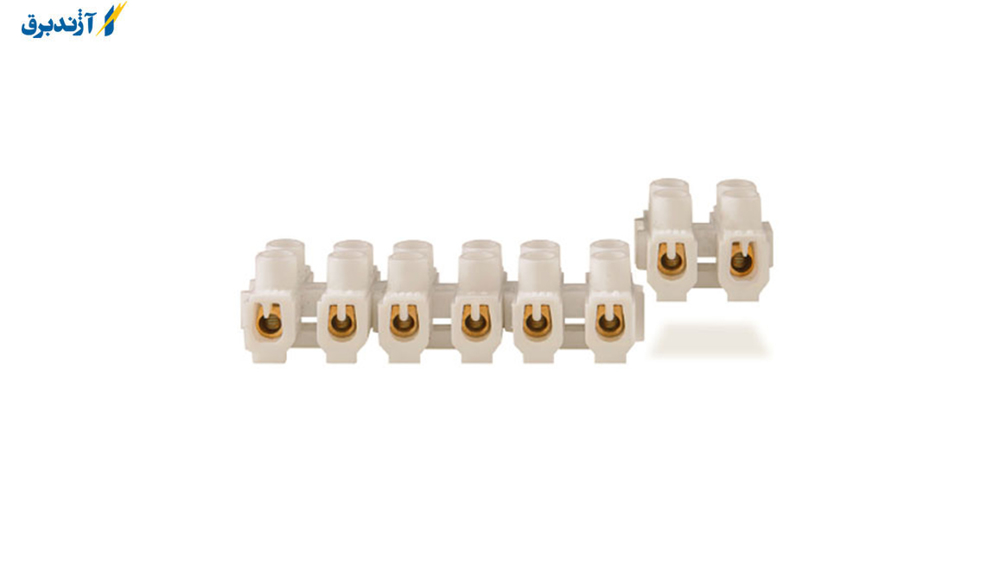

    مزایای کاربردی استفاده از ترمینال برق


    _این قطعات به مرور زمان، استحکام خود را از دست نمی دهند و به آسانی می توانند جریان برق را انتقال دهند.
    _طول سیم را به صورت کاملا ایمنی افزایش می دهد، خیلی از افراد برای افزایش طول سیم از روش نامناسب نوار چسب  استفاده می کنند در حالی می توانند با خرید ترمینال برق بدون ایجاد خطر برق گرفتگی یا آتش سوزی میزان طول سیم را افزایش دهند.
    _کانکتورهای برق در انواع و کاربردهای مختلف با توجه به نیاز مشتری  در بازار ارائه می شود
    که این  کار را برای  مردم  راحت کرده تا به سهولت بتوانند با توجه به نیاز خودبه آن دسترسی داشته باشند.


    نتیجه و جمع بندی مقاله:


    اجزای  جدایی‌ ناپذیر  تابلو های برق  و دیگر سیستم‌های الکترونیکی  ترمینال ها هستند که دارای انواع شکل های مختلف با کاربرد های متفاوت در بازار موجود است. ترمینال های برق در واقع ابزاری مطمئن و امن در جهت هر چه بهتر بهره بردن برق با آسودگی خیال است. چه خوب که روش های قدیمی و پرخطر را کنار بگذاریم تا با آسایش و امنیت بیشتری زندگی کنیم.
