۰ تا ۱۰۰ تابلو برق: اجزا و نحوه ساخت + انواع + نحوه نصب تابلو برق

با پیشرفت تکنولوژی در زمینه صنعت برق، ابزار و تجهیزات بسیار کارآمدی در این حوزه طراحی شده است که انجام امور مربوط به برق سیستم ها و ساختمان ها را بسیار راحت و ایمن کرده است. ساخت تابلو برق یکی از مهم ترین این تجهیزات است که توانسته در صنعت برق جایگاه ویژه ای پیدا کند.

تابلوهای برق با مهار انرژی الکتریکی، جریان و فشار برق می توانند برق ورودی به دستگاه ها را کنترل نمایند تا از ایجاد آسیب در موتور آن ها جلوگیری شود و امنیت تجهیزات در برابر برق تضمین شود.۰تا ۱۰۰ تابلو برق: اجزا و نحوه ساخت + انواع + نحوه نصب تابلو برق

اصول طراحی و ساخت انواع تابلو برق ساختمان در چهار مرحله بررسی می گردد که اغلب پیش از اینکه به سراغ ساخت تابلو برق بروید، لازم است تا با موضوع نقشه کشی و جانمایی تابلو برق آشنایی داشته باشید. منظور از جانمایی، بررسی مسائل فنی طرح است. تهیۀ نقشه کار شامل دو نقشۀ ایزومتریک و جانمایی می باشد. لازم است در ابتدا با نظر کارشناس سازنده، مطابق با شرایط استاندارد تعیین شده مطالعات میدانی ضروری انجام گیرد.

از جمله اینکه مشخص شود هدف از به کارگیری تابلو برق چیست، نقشۀ کلی ساختمان به چه شکلی است، تابلو برق در چه محلی باید به کار گرفته شود و چه وظایفی را انجام دهد، مشخصات فنی مورد نیاز تابلو ساخته شده به چه صورتی باید باشد و ….در ادامه در این خصوص اطلاعات جامع تری را در اختیارتان قرار خواهیم داد با آژند برق همراه باشید .

تابلو برق چیست؟

تابلو برق دربرگیرنده محفظه ای می باشد که شامل تجهیزات الکتریکی یا تجهیزات پنوماتیک به شکل منظم و سازمان یافته می باشد. این جعبه الکتریکی از تجهیزاتی مانند کلید های قطع و وصل کن، سیستم اینترلاک، شینه و هادی، تجهیزات حفاظتی، پایش و فرمان داخل یک مجموعه منظم تشکیل شده است. فرایند استفاده از منبع تغذیه تک یا سه فاز و توزیع ایمن بار از منبع تغذیه به مدار های کوچک، وظیفه تابلو برق است و به همین دلیل به آن سوئیچ برد نیز می گویند.

وظیفه تابلو ها توضیع ایمن الکتریسیته و برق به صورت ولتاژ متناسب با هدف خود و ایجاد حداکثر امنیت برای کاربران و دستگاه های مصرف کننده جریان است. نکته مهم در انتخاب و خرید بهترین و مناسب ترین تابلو برق؛ نیاز شما، جریان ورودی به تابلو و جریان مورد انتظار خروجی از آن می باشد.

تاریخچه آغاز صنعت تابلو سازی برق

می توانیم به صراحت بیان کنیم، که تابلو برق به عنوان سیستم قلب تاسیسات ساختمانی و کارگاهی به شمار می روند. این تابلوها به منظور حفاظت تجهیزات الکترونیکی در بخش های مختلف چون موتورخانه ها، آسانسورها و… مورد استفاده قرار می گیرند.

در سال ۱۳۳۸ استفاده از تجهیزات برقی در ایران رونق یافت. پس از آن نیاز به محافظت از این تجهیزات برقی نیز افزایش یافت و شرکت هایی در ایران شروع به فعالیت در زمینه ی تولید تابلو های برق نمودند. یکی از این تابلو سازی های معروف و قدیم شرکت صنعتی مهرآباد می باشد.

در قدیم این شرکت به نام شرکت زیمنس شناخته می شد. در این شرکت انواع تابلو های برق فشار ضعیف و فشار متوسط تولید می شد. پس از گذشت زمان این شرکت فعالیت خود را گسترش داد و در زمینه های دیگری نیز اقدام به فعالیت نمود.

در آن زمان صنعت برق به عنوان یک صنعت زیربنایی در کشور شروع به گسترش نمود. در سال ۱۳۵۳ شرکت زیمنس موفق شد در زمینه ی تولید تابلو های برق با کشور آلمان همکاری نماید. با پیروزی انقلاب اسلامی ایران در سال ۱۳۵۷، در زمینه ی تولید تابلو های برق نگرشی اساسی رخ داد.

دیگر این صنعت در کشور ایران به خودکفایی رسید. پس از آن در زمینه ی تولید تابلوهای برق سرمایه گذار های متعددی وارد عمل شدند. مشاورین و پیمانکاران خارجی اقدام به عقب گرد نمودند و بازار تولید تابلو های برق داخلی گردید.

به صراحت می توانیم بگوییم پس از انقلاب اسلامی صنعت تابلو سازی در ایران با افق های جدیدی روبرو شد. در سال ۱۳۵۸ وزارت نیروی ایران موفق شد تولید انحصاری تابلو های برق در این کشور را از شرکت زیمنس آلمان تحویل بگیرد.

در نهایت در سال ۱۳۸۳ شرکت تولید تابلو های برق در ایران به عنوان یک سازمان خصوصی آغاز به فعالیت نمود. امروزه شرکت های متعددی در زمینه ی ساخت تابلو فعالیت می کنند. می توانیم به صراحت بگوییم تابلو های برق تولید شده در کشور با تنوع مختلف صورت می پذیرد.

تابلوبرق ها به چند دسته تقسیم‌بندی می شوند؟

تابلوبرق های فیکس (Fix)

تابلوبرق های ایستاده چندمنظوره (Multi Purpose)

این تابلوها چند منظوره می باشند که به صورت ایستاده استفاده می شوند. داخل این تابلوها تجهیزات کنترل قدرت پنوماتیکی و…قابل نصب می باشد.

تابلوبرق های دیواری (Wall Mounting)

این تابلوها به دو دسته تابلوهای توکار (Flush Mounting) و تابلوهای روکار (On Surface) دسته بندی می ‌شوند.

تابلوبرق های (Rack)

این مدل تابلو ها حالت قفسه‌ای داشته و محفظه‌های اندازه گیری، الکترونیکی، کنترل و مخابراتی و… نیز بر روی آن ‌ها قابل نصب می باشد.نکته‌ای که لازم است بدانید این است که تابلوهای Swing یک نوع از تابلوهای Rack هستند و درب متحرک دارند. این ویژگی موجب شده تا پشت تجهیزات کاملا مشاهده شود و دسترسی به پشت تجهیزات را نیز برای شما شدنی باشد. البته این مدل قیمت بالایی داشته و از درب شیشه ‌ای برای آن بهره برداری گردیده است.

تابلوبرق کشویی (Withdraw able)

تابلو های کنترل موتورها (Motor Control Center (MCC تابلو هایی هستند که به شکل کشویی طراحی و تولید و عرضه می گردد و هدف از ساخت آن‌ها کنترل موتورها می باشد. شایان ذکر است که تابلوهای کشویی گران قیمت می باشند.

تابلوبرق های مرکز قدرت (Power Center)

هدف از ساخت این تابلوها تغذیه تابلوهای MCC است و یک تابلوی توزیع می باشد و این امکان را دارند تا چند تابلوی MCC را تغذیه کنند. کلیدهای استفاده شده  در این تابلوها بیشتر از نوع هوایی بوده و بعد از پست اصلی کاربرد دارد.

مزایای استفاده از تابلو برق

تابلو برق مناسب، توانایی محافظت از لوازم الکتریکی را در برابر نوسانات برق را دارد، ولی این پنل برد توانایی انجام کارهای خیلی بیشتری دارد! از مزایای تابلو برق عبارت اند از:

• تضعیف فشار برق و اضافه بار ورودی به تجهیزاتی مانند موتور های الکتریکی جهت کاهش مصرف انرژی؛
• جلوگیری از انتقال نوسانات برق به دستگاه های الکتریکی و آسیب دیدن آن ها؛
• ایجاد ایمنی لازم برای کارکنان و افراد مرکز مورد نظر؛
• افزایش جریان برق ورودی جهت بوست کردن ماشین‌آلات؛
• قطع کردن اتوماتیک برق در صورت برخورد صاعقه به ساختمان؛
• قابلیت کنترل تمامی دستگاه‌ها از راه دور؛
• کاهش مصرف برق در دراز مدت؛
• ایجاد محفظه ای امن برای لوازم و تجهیزات الکتریکی داخل آن؛
• توزیع و انتقال جریان مورد نیاز در مدار های مصرف؛
• جلوگیری از مصرف بی مورد و نشتی جریان؛
• ایجاد و اصلاح ضریب توان؛
• کنترل عملکرد پمپ ها در بوستر پمپ؛
• و ایجاد فرصت قطع تنها بخش های مورد نیاز جهت تعمیرات و سرویس های لازم، بدون قطع کل مدار، با وجود مدار شکن محافظ یا فیوز برای هر مدار به صورت جدا.

وظایف تابلو برق چیست؟

تابلو های برق معمولا برای موارد خاصی استفاده می شوند. به طور کلی می توانیم وظایف تابلو های برق را در سه دسته توضیح دهیم. تابلو برق ها برای تغذیه مصرف کننده ها و توزیع برق مناسب تر، برای ایمنی کاربران و حفاظت از مصرف کننده ها، و برای بهینه سازی تجهیزات به کار می روند.

استفاده از تابلوهای برق خازنی که در اماکن عمومی مورد استفاده قرار می گیرند، باعث بهینه نمودن برق می گردد. استفاده از تابلوهای برق های توزیع برای کاهش عمل برق و تبدیل آن به سه فاز، برای استفاده در منزل می باشد.  مورد سوم از وظایف تابلو های برق، کنترل دستی یا اتوماتیک در مراکز صنعتی می باشد. این تابلو ها کمک می کنند تا برای قطع و وصل نمودن برق بدون استفاده از کنتاکتور، از کلید های سلکتوری استفاده شود.

پرکاربرد ترین تابلو برق کدام است؟

معمولا پرکاربرد ترین دسته های تابلوهای برق در واحد های مسکونی مورد استفاده قرار می گیرند. این تابلو های برق در اندازه های کوچکی تولید می شوند. برای تامین برق واحد مسکونی استفاده می شوند. تابلو های دیگری نیز بعد از تابلو های مسکونی مورد استفاده قرار می گیرند، که می توانیم در زمره ی پرکاربرد ترین تابلوهای برق ها به شمار آوریم.

تابلو های برق صنعتی، تابلو های برق خازنی، تابلو های کنترل برق صنعتی و… هر یکی از این تابلو ها در مکان خاصی نصب می شوند. کاربردی این برق ها بسته به محیطی که در آن نصب می شوند، مختلف است. اما در کل کار تابلو برق ها کنترل درست انتقال برق می باشد.

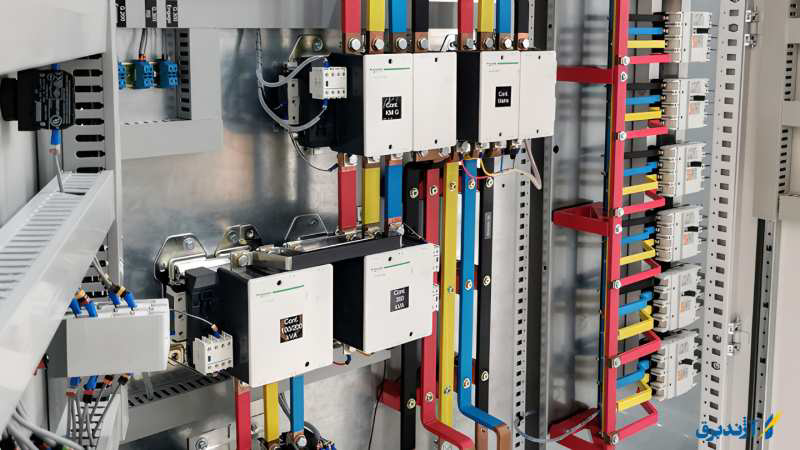

اجزای تابلو برق

کنتاکتور، بی متال، رله ، کلید ، ابزارآلات اندازه گیری، ترانس جریان، بدنه، ارتباطات و …از جمله مهم ترین اجزای تابلو برق می باشد که هر یک دارای وظایف مشخص و مخصوص به خود می باشند.

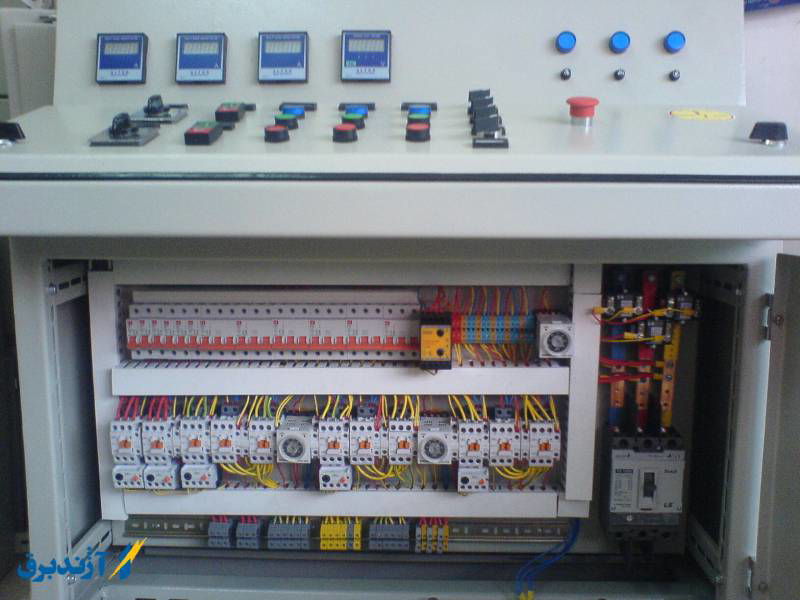

تجهیزات نصب شده و اجزاء تشکیل دهنده ی تابلو برق

به طور کلی هر تابلو برق از سوئیچ‌‌ها، انواع دستگاه‌های محافظ و کنترل‌کننده مانند تراسفورماتورهای پتانسیل و جریان، رله‌ها، فیوزها، قطعات جداکننده مدار، قطعات کنترلی و دستگاه‌های الکترونیکی ساخته می ‌شود.قطعات و تجهیزات استفاده شده در تابلوهای برق هر کدام عملکرد و وظیفه خاصی را در مدار تابلو بر عهده دارند و عملکرد کلی آن‌ ها در شرایط هماهنگ و استاندارد موجب به کنترل جریان الکتریکی و همچنین کاهش انرژی برق مصرف شده توسط کاربران، می‌ گردد. لذا برای شناخت بهتر تجهیزات استفاده شده در تابلو برق ‌ها و چگونگی عملکرد آن ها در سیستم چند مورد مهم از این تجهیزات آن  می توان به موارد ذیل اشاره داشت .

کلیدهای برق: از کلیدهای برق برای کنترل و هدایت جریان در مدار الکتریکی بهره برداری می گردد. در واقع با استفاده از این تجهیزات می ‌توان جریان را در مدار قطع و وصل کرد. کلیدهای برق معمولا به چند دسته طبقه‌ بندی می ‌شوند که می ‌توان در این زمینه به سوئیچ‌های جریان هوا و سوئیچ‌های روغنی اشاره کرد.

فیوز: بخش کوچکی از سیستم تابلو برق مربوط به فیوزها می شود و معمولا به صورت یک نوار یا سیم بسیار باریک استفاده می شوند. از فیوزها برای حفاظت مدار در مقابل جریان‌های الکتریکی استفاده می‌ شود؛ زیرا فیوزها زمانی که جریان الکتریکی با سطح ولتاژ بالا یا بیش از اندازه از مدار عبور می‌ کند، ذوب می ‌شوند و در نتیجه این امر، از بروز حوادث غیرمترقبه و خطرناک جلوگیری می‌ کنند.

قطع کننده‌های مدار: یک قطع کننده مدار وسیله‌ای است که می‌تواند مدار را در تمام شرایط قطع و وصل کند، به همین دلیل از ابزارهای قطع کننده مدار برای کنترل سیستم قطع و اتصال تابلوهای برق استفاده می‌شود.

رله‌ها: رله‌ها معمولا همچون یک سیستم کنترلی هوشمند فعالیت دارند . زیرا آن ها در صورت مشاهده هر گونه خطا، اطلاعات دریافتی خود را به قطع کننده‌های مدار می ‌فرستند تا از بروز حوادث گوناگون و خطر آفرین جلوگیری کنند.

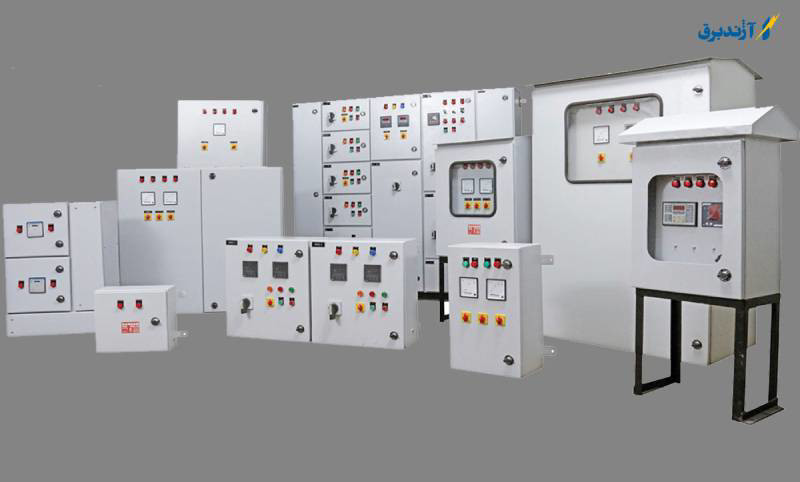

انواع تابلو براساس شکل ظاهری

متخصصان برق پیش از خرید انواع تابلو الکتریکی باید به محل استفاده، نوع و کاربرد تابلو توجه کنند. تابلوهای الکتریکی به دو شکل به بازار عرضه می شوند:

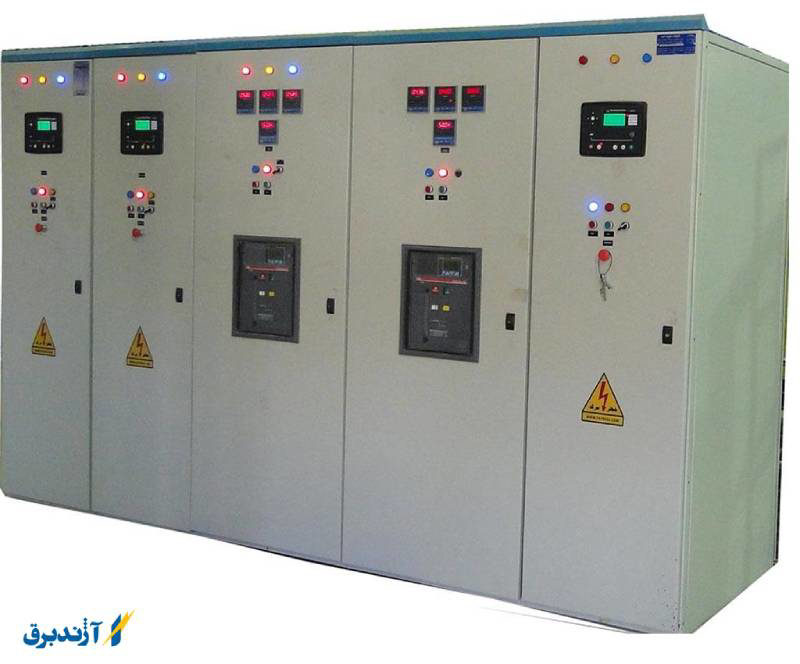

• تابلو برق ایستاده: این گونه تابلوها اغلب در صنعت استفاده می شوند. این تابلوها بر روی پایه های مخصوصی نصب می شوند و در جای خود قرار می گیرند.

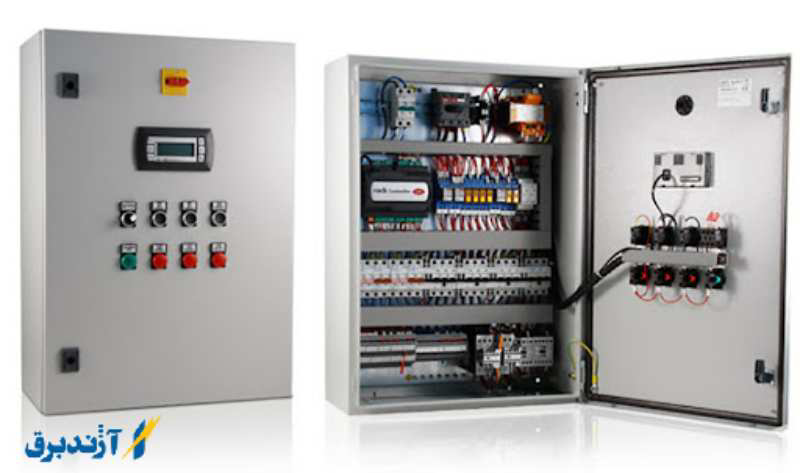

• تابلو برق دیواری: تابلو الکتریکی دیواری بیشتر از تابلوهای ایستاده مورد استفاده قرار می گیرد. تابلو الکتریکی ساده و کوچک دیواری در اغلب مجموعه ها نصب می گردد.

نحوه نصب تابلو برق

تابلو برقها معمولا در مکان ‌های عمومی و ساختمان‌های بزرگ تجاری و مسکونی کاربردی می باشد. وظیفه تابلو برق در این مکان‌ها در واقع برق‌ رسانی به تمام قسمت‌ها نظیر آسانسور، حیاط و … است.معمولا ابعاد تابلو برق در مصارف خانگی و صنعتی باهم فرق دارد. تابلو برقی که برای مصارف خانگی ساخته شده در ابعاد مختلفی تولید می‌ شود و در دو نوع روکار و توکار قابل نصب است.

تابلو برق توکار: تابلو برق توکاردر داخل دیوار نصب می‌شود؛ بنابراین قبل از نصب این نوع تابلو برق لازم است تا متناسب با ابعاد تابلو برق درون دیوار محل مناسبی در نظر گرفته شود. تمام بدنه تابلو برق توکار درون دیوار جای می‌گیرد و تنها در آن قابل‌مشاهده است.

تابلو برق روکار: این نوع از تابلو برق برخلاف تابلو برق روکار و توکار نیاز به درنظرگرفتن محل خاصی برای نصب ندارد. در مکان مورد نظر به راحتی روی دیوار نصب می‌شود. با توجه به این موضوع باید گفت بدنه این نوع تابلو برق به طور کامل دیده می‌شود.

تابلو برق indoor: این نوع تابلو برق بیشتر مناسب برای استفاده در مکان‌های سرپوشیده نظیر انبار، سوله، کارگاه‌های تولیدی، کارخانه و … است. در نظر داشته باشید که تابلو برق indoor درجه حفاظتی بالایی ندارد.

تابلو برق outdoor: این نوع از تابلو برق‌ها با درجه حفاظت بالایی ساخته می‌شوند و مقاومت بیشتری دارند. این خصوصیات سبب شده تا از این نوع تابلو برق در فضاهای باز مانند پارک، حیاط، خیابان و … استفاده کنند. تابلو برق outdoor نسبت به عوامل محیطی هم مقاومت بیشتری دارد و به نوعی تابلو برقی دارای ویژگی‌هایی نظیر ضدآب، ضد گردوغبار و ضد اشعه است.

تابلو برق ایستاده: از انواع ایستاده تابلو برق بیشتر در صنعت استفاده می‌شود. این تابلوها با نصب روی پایه در محل مناسب خود قرار می‌گیرند.

تابلو برق دیواری: به طور معمول از تابلو برق دیواری نسبت به انواع ایستاده آن بیشتر استفاده می‌شود. تابلو برق دیواری به دلیل سهولت نصب در اکثر مکان‌ها قابل استفاده است.

شیوه انجام سیم کشی تابلو برق سه فاز

وقتی که جریان کمتر از 7.5 کیلو وات باشد از تابلو برق تک فاز و وقتی بیشتر از این میزان باشد از تابلوی برق سه فاز استفاده می گردد. چنانچه که قصد دارید برای واحد مسکونی خود که جریان آن بیش از حد مجاز است یک تابلوی برق نصب نمایید، توصیه ما این است که از همان تابلوی برق سه فاز کمک بگیرید.

به منظور سیم کشی سه فاز صفحه توزیع و نصب تابلو برق سه فاز باید طبق مراحل زیر عمل نمایید:

1- در ابتدا لازم است که ولت سنج سه فاز را وصل کنید.

2- MCCB یا همان قطع کننده مدار تولید شده را به عنوان کلید اصلی از سه بخش فاز ورودی به سه فاز ورودی به نام های B، Y، R متصل نمایید.

3- حالا باید سه بار خروجی (B، Y، R) از MCCB (قطع کننده مدار) را به DP (دو قطب SP، RCD، MCB (تک قطب MCB و بار) وصل کنید.

4- در این مرحله لازم است که RCD را از DP با Phase (Line) و Link Neutral Link وصل کرده و خطوط فاز خروجی را به مدارهای فرعی و نهایی متصل نمایید. این کار را برای سیم های خنثی هم می توانید انجام دهید.

5- در نهایت وسایل الکتریکی را با ترمینال پیوند earth که باعث به وجود آمدن الکترود در سیستم اتصال به زمین خواهد شد، به آن وصل کنید.

توجه داشته باشید که برای هر سه صفحه توزیع مختص اتاق ها و دیگر نقاط منزلتان لازم است که مشابه همین مراحل را تکرار نمایید.

تجهیزات تابلو برق های MV عبارت اند از

رله های تشخیص آرک

که به محض دیدن آرک فرمان قطع را صادر میکنند.

رله ها

که یک سری مدار های فرمان را که مد نظر میباشد را با طراحی مناسب پیاده میکنند.
و باس بار ها که نقش مهمی در انتقال فاز ها دارند.

پست ها

پست ها با ترانسفورماتور هایی که دارند عمل تبدیل ولتاژ را انجام میدهند. ترانسفورماتور ها دارای سر اولیه و سر ثانویه بوده و میتوان از آن ها برای تبدیل ولتاژ استفاده نمود. برای مثال در یک پست 63/20 ولتاژی در حدود 63KV وارد پست میشود و با ترانسفروماتور پست به ولتاژ 20KV تبدیل میشود. این پست را اصطلاحا پست بین شهری می نامند. و برای تبدیل ولتاژ 20KV به 380V قابل استفاده در دستگاه ها از ترانس هایی که در محله ها وجود دارند استفاده میشود.

انواع فیوز

یک از مهمترین اجزای تشکیل دهنده تابلو برق فشار ضعیف انواع فیوزهای به کاربرده شده در آن است. کاربرد فیوزها برای زمانی است که جریان برق بیشتر از حد مجاز باشد. در صورت افزایش جریان برق بیش از حد مجاز فیوزها جریان مدار را قطع می کنند. فیوزها در اصل رشته سیم هایی هستند که در صورت وجود اضافه بار ذوب می شوند و یا اینکه می شکنند، و از این طریق سبب قطعی جریان مدار می شوند. با توجه به کارکرد ضروری فیوز استفاده از آن در تابلو برق فشار ضعیف بسیار مهم است و از جمله اجزای ضروری تابلوبرق محسوب می شود.

کلید اتوماتیک (mcb)

کلیدهای اتوماتیک هم کاربردی مشابه به فیوزها دارند. در صورت مواجه شدن شبکه با بار اضافی سبب قطع شدن جریان می شوند. لازم به ذکر است که کاربرد کلید اتوماتیک کاملا مشابه با فیوزها نیست. ویژگی که سبب تمایز کلید اتوماتیک از فیوز شده است حساسیت بیشتر آن نسبت به فیوز است. این حساسیت بیشتر سبب شده تا استفاده از کلیدهای اتوماتیک در مقایسه با فیوزها مطمئن تر و قابل اعتمادتر باشد.

کنتاکتور

کنتاکتور یک عاملی است که سبب قطع و یا برقراری اتصال مدار از راه دور می شود. وظیفه اصلی کنتاکتور این است که تمام وسایل برقی و دستگاه های تک فاز و سه فاز موجود در صنعت را از راه دور قطع و وصل کند. مشاهده مقاله “تابلو برق صنعتی” می تواند مفید باشد.

طراحی و ساخت تابلو برق های فشار ضعیف

برای طراحی یک تابلو فشار ضعیف لازم است مراحل زیر بررسی و اجرا شود.

۱- برای طراحی مدار تابلو، باید ولتاژ ورودی و نوع جریان و فرکانس آن مشخص باشد.

۲- با توجه به نوع و مشخصات الکتریکی مصرف کننده ها و همچنین با در نظر گرفتن تعداد مصرف کننده هائی که در یک زمان به شبکه متصل می شوند  مشخص گردد(ضریب همزمانی باید برای قدرت مصرفی قسمتی که تابلو را برای آن طرح می نمائیم، در نظر گرفته شود).

٣- نوع کلیدها و دستگاه های حفاظتی مربوط به مصرف کننده ها و همچنین نوع و تعداد وسایل خبری و کنترل و وسایل اندازه گیری که تمام مقادیر الکتریکی و فیزیکی مهم را نشان می دهند، تعیین شود. در تمام موارد انتخاب وسایل و دستگاه های الکتریکی باید از کاتالوگ ها و جداول مربوطه انجام شود. در این کاتالوگ ها کلیه مشخصات الکتریکی و مکانیکی وسایل مشخص بوده و در نتیجه می توانیم با داشتن شرایط محیط و مشخصه های مصرف کننده و شبکه وسایل و دستگاه های مناسبی را که طالب آن هستیم انتخاب و تهیه نمائیم.

باسبار (BUSBAR) در تابلو برق چیست؟

رابطی است بین ورودی و مصرف کننده که نقش توزيع و تقسیم کننده جریان برق را بر عهده دارد. مانند شینه های مسی و ترمینال هایی که صرفا برای پخش بار بین لوازم مختلف استفاده می شوند.

بار مصرفی (LOAD) در تغذیه و طراحی تابلو برق به چه معناست؟

به مقدار جریان مصرفی و خروجی یک سیستم اطلاق می شود. بطور کلی، در این بخش، عمل توزیع یا پخش بار بین مصرف کننده ها انجام می گیرد.

شیوه انجام سیم کشی تابلو برق سه فاز

وقتی که جریان کمتر از 7.5 کیلو وات باشد از تابلو برق تک فاز و وقتی بیشتر از این میزان باشد از تابلوی برق سه فاز استفاده می گردد. چنانچه که قصد دارید برای واحد مسکونی خود که جریان آن بیش از حد مجاز است یک تابلوی برق نصب نمایید، توصیه ما این است که از همان تابلوی برق سه فاز کمک بگیرید.
به منظور سیم کشی سه فاز صفحه توزیع و نصب تابلو برق سه فاز باید طبق مراحل زیر عمل نمایید:
1- در ابتدا لازم است که ولت سنج سه فاز را وصل کنید.
2- MCCB یا همان قطع کننده مدار تولید شده را به عنوان کلید اصلی از سه بخش فاز ورودی به سه فاز ورودی به نام های B، Y، R متصل نمایید.
3- حالا باید سه بار خروجی (B، Y، R) از MCCB (قطع کننده مدار) را به DP (دو قطب SP، RCD، MCB (تک قطب MCB و بار) وصل کنید.
4- در این مرحله لازم است که RCD را از DP با Phase (Line) و Link Neutral Link وصل کرده و خطوط فاز خروجی را به مدارهای فرعی و نهایی متصل نمایید. این کار را برای سیم های خنثی هم می توانید انجام دهید.
5- در نهایت وسایل الکتریکی را با ترمینال پیوند earth که باعث به وجود آمدن الکترود در سیستم اتصال به زمین خواهد شد، به آن وصل کنید.
توجه داشته باشید که برای هر سه صفحه توزیع مختص اتاق ها و دیگر نقاط منزلتان لازم است که مشابه همین مراحل را تکرار نمایید.

8 نکته مهم که در عیب یابی تابلوهای برق به شما کمک می کند.

برای اینکه همیشه برق داشته باشیم و از طرفی از آسیب احتمالی تجهیزات برق ساختمان در اثر خرابی تابلو برق جلوگیری کنیم، باید در صورت بروز مشکل در تابلو برق، آن را عیب یابی و رفع کنیم. با توجه به متنوع بودن تجهیزات داخل تابلو و حتی چیدمان متفاوت، نمی توان قانون مشخص و واحدی را برای تعمیر و عیب یابی تابلو در نظر گرفت.
اما در این قسمت به بیان نکات مهمی در زمینه عیب یابی تابلو برق می پردازیم که توجه به آنها می تواند در ریشه یابی مشکل تابلو برق کمک شایانی کند:

1.قبل از تعمیر و عیب یابی تابلو برق باید با نحوه عملکرد تابلو برق، تجهیزات حفاظتی موجود در این تجهیزات و قطعات محافظ موجود در آن آشنایی کامل داشته باشید.
2. ممکن است علت برخی از ایرادات در تابلو برق قفل داخلی سیستم باشد و ربطی به تجهیزات تابلو نداشته باشد.
3. اولین قدم برای عیب یابی تابلو برق این است که درب کابینت تابلو را باز کرده و ظاهر سخت افزار آن را بررسی کنید.
زیرا اغلب علائم بیرونی مانند بوی سوختن، شکستگی کلیدها، قطع شدن سیم ها و گرمای بیش از حد داخل برد نیز می تواند عاملی برای ایجاد مشکل در این دستگاه باشد.
4. اگر می خواهید هر چه سریعتر تابلو برق را عیب یابی کنید، باید به آلارم ها و خطاهای ساطع شده از تجهیزات نصب شده در تابلو برق مانند ولت متر و آمپرمتر توجه کنید.
5. اگر تابلو برق ساختمان شما سابقه تعمیر و عیب یابی دارد می توانید به ایرادات قبلی آن توجه کرده و ابتدا آنها را بررسی کنید.
به عنوان مثال ممکن است یکی از عیوب قبلی تابلو برق این باشد که کلید مینیاتوری آن مدام می پرد که در این صورت می دانید که اولین احتمال خرابی تابلو برق در کلید مینیاتوری آن است.
6. در مرحله بعدی عیب یابی تابلو برق از نحوه عملکرد تجهیزات داخلی تابلو اعم از رله های حفاظتی، کلیدهای اتوماتیک، کنترل فاز و ... مطلع شوید. زیرا اگر این قطعات به درستی کار کنند، شما راه زیادی را در عیب یابی تابلوی برق خود پیموده اید.
7. یکی دیگر از ابزارهای مهم در عیب یابی تابلوهای برق، بررسی نمودار مدار است تا مطمئن شوید مدارها به درستی کار می کنند.
8. در مرحله آخر می توانید مدارهای الکتریکی را با استفاده از روش های مختلف تست مانند تداوم مدار، تست ولتاژ، تست مقاومت عایق و تست مصرف جریان بررسی کنید.

مراحل تعمیر در تابلو برق

گفتیم که عیب یابی تابلو برق بسته به نوع تجهیزات به کار رفته بر روی آن و مهمتر از آن صنعتی، خانگی، فشار ضعیف یا پرفشار تابلو متفاوت است.
با این حال، از جمله مراحل تعمیر در تابلو برق موارد زیر است:
• افزایش ظرفیت تابلو برق در مواقعی که این دستگاه قادر به رفع نیازهای الکترونیکی ساختمان نیست و یا کاربری جدیدی مانند آسانسور یا موتورخانه به ساختمان اضافه می شود.
• تعویض تجهیزات الکترونیکی تابلو برق اعم از کلیدهای مینیاتوری، قطع کننده مدار، رله و ... به منظور اطمینان از ایمنی کلیه تجهیزات
• افزودن مدار جدید به منظور افزایش کارایی صفحه کلید
• تعویض کلی سیم و کابل برای تابلو برق در مواقعی که کابل های قدیمی ضعیف هستند.

سخن پایانی

تابلو برق چیزی نیست جزء یک مرکز کنترل بار یا تامین جریان مصرف کنندگان. تمام اقدامات مانند توزیع برق ، انتقال برق و محافظت از سیستم برق فقط با استفاده از تابلو برق انجام می شود. نقشه کشی برق (نقشه سیم کشی) با استفاده از تابلو برق انجام می شود. ما در اینجا به آموزش انجام کار عملی نقشه کشی و سیم کشی الکتریکی تابلو های برق می پردازیم. تابلوی برق شامل مدار خطا/تریپ، مدارهای حلقه بسته یا فیدبک، شمش ها، کابل، MCCB ، MCB ، MPCB ، NO، NC و غیره است.

همانطور که دریافتید ﺗﺎﺑﻠﻮ برق مجموعه ای از ﺗﺠﻬﻴﺰاﺗﻲ است ﻛﻪ ﺑﺮای ﻛﻨﺘﺮل و ﺗﻮزﻳﻊ اﻧﺮژی اﻟﻜﺘﺮﻳﻜﻲ و حفاظت از دستگاه ها کاربرد دارد و در یک فضای مناسب نصب می گردد. لزومی ندارد تابلو را حتماً در یک فضای بسته فلزی بدانیم بلکه فضای بسته فلزی، نوعی از تابلو محسوب می شود. در طراحی و ساخت تابلو برق باید به اصول اولیه در بخش های ورودی، کنتور و خروجی تابلو برق دقت شود که در این راستا باید به محل نصب خازن ها، کلیدهای مینیاتوری، کلید اتوماتیک، ترانس جریان CT، کنتورها و … مطابق دستورالعمل توجه شود. شما می توانید برای کسب اطلاعات بیشتر به وب سایت آژند برق مراجعه نمایید.
