    میکروسوئیچ ها یکی از انواع تجهیزات بسیار مهم و ویژه ای می باشند که در صنعت برق از آن استفاده های فراوانی می باشد. میکروسوئیچ ها در واقع به عنوان کلید قطع و وصل جریان شناخته می شوند. یکی از برندهای محبوب میکروسوئیچ، برند cntd می باشد که در این مقاله به آن پرداخته ایم.
    0 طرز کار میکروسوئیچ ها
    میکروسوئیچ یک نوع از ابزارهای کلیدزنی در صنعت برق به شمار می رود و کاربردهای بسیار متنوعی در صنعت برق دارند به طوری که ما همه روزه از قطعاتی استفاده می کنیم که میکروسوئیچ در آنها به کار گرفته شده اند. میکروسوئیچ ها در طیف وسیعی از مصارف برق صنعتی در تنظیمات مختلف سوئیچ ، مصالح خانه سازی، عملگرها و ... کاربرد دارند. نام دیگر آن "کلید مینیاتوری ضربه ای سریع" است.
    0 میکروسوئیچ اشنایدر
    میکروسوئیچ اشنایدر یکی از برترین محصولان این برند محبوب است.شرکت اشنایدر در سال ۱۸۳۶ توسط برادران اشنایدر و با همکاری شرکت کروسات، افتتاح شد.امروزه به عنوان یکی از بزرگترین شرکت های تولید کننده انواع تجهیزات برقی شناخته می شود.پایه اکثر تولیدات شرکت اشنایدر همان محصول اولیه این شرکت یعنی میکروسوئیچ میباشد.
    0 میکروسوئیچ درب ماشین ظرفشویی
    وظیفه میکروسوئیچ این است که دستگاه تا زمانی که درب ماشین ظرفشویی کاملاً بسته نشود شروع به کار نمی کند. بنابراین ، مرحله مدار پس از عبور از کلید تایمر و قبل از کار با سایر اجزای الکتریکی مدار ، از میکروسوئیچ عبور می کند.
    0 ویژگی مکروسوئیچ های ضد آب

    میکروسوئیچ یک نوع از ابزارهای کلیدزنی در صنعت برق به شمار می رود و کاربردهای بسیار متنوعی در صنعت برق دارد به طوری که ما همه روزه از قطعاتی استفاده می کنیم که میکروسوئیچ در آنها به کار گرفته شده است. میکروسوئیچ ها در طیف وسیعی از مصارف برق صنعتی در تنظیمات مختلف سوئیچ ، مصالح خانه سازی، عملگرها و ... کاربرد دارند.



    نام دیگر آن "کلید مینیاتوری ضربه ای سریع" است. نخستین میکروسوئیچ توسط فردی به نام پیتر مک‌گل در سال ۱۹۳۲ میلادی در فریپورت، ایلینویز ابداع شد. مک‌گل در آن زمان یکی از کارمندان شرکت باتری‌سازی برگس بود. او در سال ۱۹۳۷ یک شرکت با عنوان میکروسوئیچ بنیان نهاد. از آن زمان تا کنون نام تجاری میکروسوییچ برای اشاره به این نوع از سوئیچ‌ها رایج شده‌است و شرکت‌های زیاد دیگری هم به تولید آن می‌پردازند.


    میکروسوئیچ  درواقع کلیدی است که با فشار، حرکت و یا ضربه فیزیکی تحریک می شود وعمل قطع و وصل جریان الکتریکی مدار را کنترل می کند.این قطعه نوعی سوئیچ محدودکننده کوچک است که در مدارهای الکتریکی مورداستفاده قرار می گیرد و با نام های کلید محدودکننده مکانیکی و یا کلید مینیاتوری ضربه ای سریع نیز شناخته می شود.


    معمولا یک مکانیسم فنری به سرعت عملکرد میکروسوئیچ کمک می کند و با کوچک ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت ها انجام خواهد شد. ولتاژ و جریان کار و طراحی بازوی (شاسی) میکروسوئیچ ها متناسب با کاربرد متفاوت خواهد بود. تفاوت میکروسوئیچ با کلیدهای ساده در استفاده از شاسی میکروسوئیج به صورت فنری می باشد و تا زمانی که روی آن فشار وارد شود جریان برق را قطع یا وصل می کند. و زمانی که رها شود به وضعیت و حالت اولیه خود بر خواهد گشت.


    انواع میکروسوئیچ


    شاید باورش برای ما سخت باشد و میکروسوییچ ها و سنسور ها در زندگی امروزه ما انسان ها بسیار کاربرد دارد ما هر روزه با صدها مدل از این محصولات در دور و اطراف خود سروکار داریم.و شاید متوجه آنها هم نشده باشیم میکروسوئیچ ها از دو قسمت تشکیل می شوند.


    1- قسمت که ضربه به صورت مکانیکی به میکروسوییچ وارد شده و آن قسمت را تحریک می نماید.
    2- قسمتی که با تحریک قسمت اول جریان برق قطع و یا وصل می نماید.


    میکروسوئیچ ها با مارک ها و برند های مختلفی تولید و تهیه می شود و از ابعاد بسیار کوچک تا ابعاد متوسط متغیر می باشد.میکروسوئیچ ها دارای کنتاکت جریان خروجی می باشند که بر حسب کاربرد متفاوت می باشند و در حالت معمولی دارای کنتاکت یکبار و یک بسته هستند. بدیهی است، انتخاب میکروسوئیچ از نظر نوع عملکرد متناسب با کاربرد موردنظر خواهد بود.


    عملکرد سوئیچ ها بر اساس بخشی که با هدف برخورد می کند، به دو دسته کلی زیر تقسیم می شود:


    1-    اهرمی
    2-    پیستونی


    در ادامه هر یک از این دو نوع میکروسوئیچ مورد بررسی قرار خواهند گرفت.


    لیمیت سوئیچ اهرمی


    میکروسوئیچ های اهرمی به صورت شعاعی فعال می شوند، یعنی حول یک محور می چرخند.بنابراین با حرکت این اهرم به چپ و راست یا بالا و پایین سوئیچ عمل می کند.اهرم در این میکروسوئیچ ها می تواند متفاوت باشد.


    لیمیت سوئیچ پیستونی


    در این نوع میکروسوئیچ با فشردن یا کشیدن پیستون متصل به عملگر، سوئیچ عمل خواهد کرد.متناسب با نوع کاربرد می تواند شامل یک غلتک یا فنر نیز باشد.



    نحوه کار میکروسوئیچ


    یک میکرو سوئیچ  که گاهی اوقات "کلید مینیاتور سریع (فنری)" نامیده میشود، یک نوع کلید با اتصال آنی و لحظه ای است که بطور گسترده در ابزار خودرو، صنعت و پزشکی بعنوان سنسور استفاده می شود.
    این سوئیچ به دلیل نام کمپانی Micro ، اولین شرکت سازنده ی این نوع کلید بصورت تجاری ؛ "میکرو" نام گرفت. محرک این سوئیچ ها اغلب دارای یک چرخ محوری در بالای یک دکمه ی فشاری است. این سوئیچ بطور گسترده ای در برنامه های سیستم کنترل از قبیل اتصالات سوئیچ های ایمنی در آسانسورها، دستگاه های فروش و غیره استفاده می شود.


    کاربرد میکروسوئیچ ها


    میکروسوئیچ ها در رباتیک بسیار وسیله ای پر کاربرد می باشد.میکروسوئیچ ها با توجه به میزان ولتاژی که می توانند انتقال کنند تقسیم بندی می شوند که کاربردهای بسیار گوناگون و گسترده ای دارند. از کاربردهای بسیار رایج میکروسوئیچ ها می توان به کاربرد آن در کلیدهای تشخیص طبقه در آسانسورها و در دستگاههای کپی و ماوس و کیبورد و همچنین کاربرد بر روی مادربردها به منظور سوئیچ سریع بر یک مود دیگر نام برد.میکروسوئیچ هایی وجود دارند که می توانند موتورهای کوچک،لامپ ها و سیم پیچ ها را مسقیم قطع و وصل کند.




    هر کلید مکانیکی از دو قسمت رسانا تشکیل می شوند که با اتصال آن دو مدار وصل و با جدا شدن آنها قطع می شود. این دوقطعه را کنتاک می نامند.کنتاک علاوه بر اینکه باید رسانا باشد و در برابر خوردگی نیز مقاومت داشته باشند باید دارای سختی متناسب برای مقابله و مقاومت مکانیکی در مقابل سایش را نیز داشته باشد.


    یکی از روش های مناسب برای مقابله با ایجاد قوس الکتریکی در کلید در زمان قطع و وصل کردن افزایش سرعت به این عمل می باشد. برای افزایش سرعت در قطع و صل کردن در بسیاری از کلیدها از فنر استفاده می شود. به این ترتیب زمانی که فاصله کنتاک ها کم است و قابلیت ایجاد قوس الکتریکی وجود دارد را به حداقل می رساند.همچنین می توان از عایق های سرامیکی برای جلوگیری از قوس الکتریکی استفاده کرد.


    کلید یا سوئیچ های آنالوگ


    اساس هر کلید مکانیکی را، دو قطعه رسانا  (فلزی)  تشکیل می‌دهد که با اتصال آن دو مدار وصل و با جداشدن آنها مدار قطع می‌شود. به این دو قطعه، کنتاکت گفته می‌شود. این قطعات باید در برابر خوردگی مقاوم باشند. چرا که اغلب فلزات به سادگی دچار اکسایش و کاهش شده و این موضوع عملکرد صحیح کلید را متوقف می‌کند. کنتاکت، نه تنها باید رسانا بوده و در برابر خوردگی مقاوم باشند، بلکه باید دارای سختی مناسب برای پیشگیری از سایش و مقاومت مکانیکی کافی باشند.


    در کلیدها معمولا علاوه بر کنتاکت‌ها، بخشی وجود دارد که در دسترس کاربر بوده و کنتاکت را به حرکت در می‌آورد. وجود این بخش باعث می‌شود تا کاربر مستقیماً با کنتاکت تماس نداشته باشد. این بخش می‌تواند بسته به کاربرد کلید، شکل‌های گوناگون داشته باشد. اگر توان الکتریکی و یا پتانسیل الکتریکی جریان عبوری از کلید، از حدی بیشتر باشد، در هنگام قطع و وصل جریان، میان دو کنتاکت قوس الکتریکی برقرار می‌شود. این قوس الکتریکی باعث ایجاد حرارت بسیار زیادی در محل اتصال کنتاکت‌ها شده و باعث ذوب جزئی (خال زدن) آنها می‌شود. اثر مخرب ولتاژ بالا در ایجاد قوس الکتریکی، از اثر توان الکتریکی نیز بیشتر است.البته در زمان اتصال کوتاه نیز دقیقا چنین اتفاقی روی می دهد.


    ساختار داخلی و نحوه عملکرد میکروسوئیچ


    ساختار داخلی میکروسوئیچ ها دقیقاً مثل یک پوش باتن دوبل است ومعمولاً یک کنتاک NO (در حالت عادی باز) و یک کنتاکت NC (در حالت عادی بسته) دارند.میکروسوئیچ ها تماسی هستند اما قطعات مشابه، مانند سنسورهای مجاورتی القایی یا خازنی یا سنسورهای فوتو الکتریک بدون نیاز به تماس با جسم می توانند عملکردی مشابه میکروسوئیچ ها داشته باشند.البته میکروسوئیچ ها نسبت به سنسورهای مجاورتی قادر به تحمل جریان های بالاتر و فعالیت های مکانیکی سنگین تر هستند.


    به طور کلی میکروسوئیچ متشکل از چهار جزء اصلی زیر است:


    1-    اهرمی که هدف با آن برخورد می کند. هر میکروسوئیچ یک شاسی دارد که
    با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت ها تغییر وضعیت خواهند داد.
    2-    عملگر بخشی است که به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.
    3-    بدنه سوئیچ که شامل کنتاکت هاست و حالت آن توسط عملگر کنترل می شود.
    4-    پایانه های الکتریکی که به کنتاکت های سوئیچ متصل شده و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می کنند.


    انتخاب یک میکروسوئیچ مناسب، مستلزم توجه به مشخصات مکانیکی و پارامترهای عملکردی ماشین های مختلف و عواملی مانند اندازه، نیروی عملیاتی، روش نصب، دقت و سرعت مورد نیاز است.علاوه بر این، درجه بندی الکتریکی یک میکروسوئیچ باید با سیستمی که قرار است کنترل کند مطابقت داشته باشد تااز خرابی ابزار جلوگیری شود.


    میکروسوئیچ ها معمولاً بخشی از مدار فرمان هستند وبا یک ضربه کوچک می توانند کنتاکتور مربوط به ادوات بزرگ تر را فعال یا غیرفعال کنند.البته بعضی میکروسوئیچ ها قادر به کنترل مستقیم لامپ یا الکتروموتورهای کوچک نیز هستند.


    مزایا و معایب میکرو سوئیچ ها


    میکروسوئیچ ها دارای چندین مزیت برای طراحی هستند که از جمله آن ها می توان به موارد زیر اشاره کرد:


    1.    از نظر طراحی مدار معمولاً ساده و سر راست هستند.
    2.    تقریباً در هر محیط صنعتی به خوبی کار می کنند.
    3.    دقت و تکرارپذیری بالایی دارند.
    4.    این قطعات مصرف برق کمی دارند و به اصطلاح کم مصرف هستند.
    5.    قابلیت سوئیچینگ بارهای القایی زیاد (High-Inductance Load) را دارند.
    6.    می توان از آن ها برای سوئیچینگ چندین بار استفاده کرد.
    7.    نصب آن ها ساده است.
    8.    مقاومت فیزیکی خوبی دارند و بنابراین در مکان های پرخطر قابل اعتماد هستند.
    9.    معمولاً کنتاکت های الکتریکی قدرتمندی دارند، بدین معنی که می توان از آن ها برای تغییر مستقیم جریان بالاتر بدون نیاز به استفاده از رله کنترل ثانویه استفاده کرد.
    10.    افت ولتاژ کمی دارند و در برابر نویز الکتریکی نیز مقاوم هستند.میکروسوئیچ ها معایبی نیز دارند؛ بنابراین ممکن است برای هر کاربردی مناسب نباشند ومحدودیت هایی ایجاد کنند.


    سه مورد از معایب این قطعه پرکاربرد عبارت اند از:


    1.    از آن جاکه میکروسوئیچ ها به عملکرد مکانیکی متکی هستند، معمولاً در تجهیزاتی که با سرعت نسبتاً کم کار می کنند، استفاده می شوند.
    2.    این قطعات حسگرهای تماسی هستند، به این معنی که برای فعال شدن نیاز به تماس فیزیکی با هدف دارند.
    3.    ماهیت طراحی مکانیکی آن ها بدین صورت است که دستگاه ها به مرور زمان دچار سایش یا فرسودگی مکانیکی می شوند و در نهایت نیاز به تعویض خواهند داشت.


    ویژگی های میکرو سوییچ خوب چیست؟


    عمر مفید هر میکرو سوییچ در نوع کم کارکرد 1 میلیون بار و در مدل های صنعتی پر کاربرد به بیش از 10 میلیون بار چرخه کارکرد می رسد. میکرو سوئیچ ها کلید های بسیار حساسی هستند که با کوچک ترین فشار عمل می کنند و در طیف وسیعی از وسایل مانند لوازم الکترونیکی، عملگرها و …. استفاده می شوند.


    عمر مفید بالای این قطعات و دیر خراب شدن میکروسوئیچ ها باعث پیشرفت زیاد استفاده از آنها در صنعت الکترونیک شده است و به سرعت حتی در لوازم خانگی مورد استفاده قرار گرفته اند.یکی از فرق های اصلی میکرو سوئیچ با دیگر کلید ها کوچک بودن و امکان جابجایی در دستگاه های متحرک به دلیل قرارگیری دکمه بر روی خود میکرو سوئیچ است. همین دلیل باعث می شود که بتوانید آن را در انواع دستگاه ها نصب کنید.


    یکی دیگر از فرق های میکرو سوییچ ها واکنش سریع آنهاست که به محض احساس فشار عملیات قطع یا وصل برق را انجام می دهد . در تمام حالت ها و برای انجام تمام پروژه ها می توان از میکرو سوییچ استفاده کرد.در میکروسوئیچ ها تفاوت میزان جابه جایی کوچک محرک که باعث تغییر وضعیت میکرو سوئیچ می شود به نسبت میزان جابه جایی کنتاکت های الکتریکی میکروسوییچ که سرعت زیادی دارد بسیار مشهود است.




    ویژگی های میکروسوئیچ ضد آب


    میکرو سوئیچ ضد آب ، سوئیچی است که توانایی محافظت خاصی از ذرات بزرگ مانند گرد و غبار و مایعات را دارد. با افزایش عمر مفید ، مواد ضد آب اکسید شده و غشای ضد آب ضعیف می شود. بنابراین ، هنگام انتخاب مواد نوع جنس میکروسوئیچ ضد آب یا واترپروف اهمیت زیادی دارد؛ بهترین انتخاب جنس سیلیکونی ضد خوردگی است. به این ترتیب ، فارغ از اینکه در دمای بالا ، محیط خشک یا مرطوب و سرد باشد ، میکروسوئیچ واترپروف می تواند عملکرد خوبی را داشته باشد.


    مزایای میکروسوئیچ ضد آب


    هزینه ساخت میکرو سوئیچ های ضد آب نسبتاً کم است ، که این امر در بازار برای یک قطعه الکترونیکی که کاربردهای گسترده ای دارد ، مزیت قابل توجهی میباشد. میکرو سوئیچ ضد آب بسیار کوچک و سبک است.
    میکروسوییچ واترپروف همچنین دارای خواص رسانایی خوبی است ، مدار آن را معمولا با خمیر کربن ، خمیر نقره یا ورق مس و غیره پوشانده میشود. لایه رسانا آن را می توان بدون هیچ مشکلی تا کرد ، و سوئیچ غشایی منحصر به فرد نیز می تواند ولتاژهای بالاتر را بدون آسیب تحمل کند .


    در واقع اصل کار میکرو سوئیچ ضد آب در واقع همانند میکرو سوئیچ معمولی است. تفاوت در این است که میکرو سوئیچ ضد آب از طریق یک طراحی خاص ضد آب و گرد و غبار (مانند اضافه کردن حلقه آب بندی) به یک سطح خاص محافظت می کند. به دلیل خاصیت ضد آب بودن آن ، اغلب در محیط های خشن استفاده می شود. سری سوئیچ های میکرو ضد آب به طور گسترده ای در زمینه های زیر مورد استفاده قرار می گیرد: لوازم خانگی ، تجهیزات الکترونیکی ، تجهیزات اتوماسیون ، الکترونیک اتومبیل ، ماشین آلات کشاورزی ، تجهیزات اداری و غیره.


    ویژگی های اصلی


    - اثبات آب و اثبات گرد و غبار
    ساختار محکم ، شکاف تماس کوچک ، اقدام سریع ، حساسیت بالا
    طول عمر ، دقت بالا و قابلیت اطمینان
    کاربرد گسترده ای در خودکار ، تجهیزات کشاورزی ، برنامه های کاربردی ، تجهیزات اداری و غیره


    میکروسوئیچ صنعتی


    میکروسوئیچ صنعتی از نظر کارکرد، مشابه سایر میکرو سوئیچ ها عمل می کند. منتها ممکن است برخی قطعات این دستگاه برای استفاده های صنعتی دارای طول عمر بیشتری به نسبت سایر مدل های خود باشند.


    انواع مختلفی از میکروسوئیچ صنعتی وجود دارد مثل: فشاری، غلطکی، سوزنی.از میکرو سوئیچ صنعتی در کارخانه ها و صنایع مختلفی برای کنترل حد، نمایش وضعیت، شمارش قطعات و … استفاده می کنند. میکروسوئیچ های صنعتی مانند سایر قطعات مزایا و معایبی دارند که عبارتند از:


    1.    استفاده و عملکرد راحت و آسان برای همه
    2.    پوشش بادوام و مقاوم در محیط های صنعتی مختلف
    3.    عمر با دوام و طولانی
    4.    استفاده برای جریان های بالا و مقاومت خوب به نسبت سایر سنسورها
    5.    مقاومت خوب در مقابل نویزها و اعوجاج الکتریکی و تداخل رادیویی
    6.    نداشتن جریان نشتی و کارکرد آسان تیغه های NO و NC


    از معایب میکروسوئیچ صنعتی هم می توان به مواردی مثل:


    1.    عمر کمتر کنتاکتورها به نسبت سنسورهای غیر تماسی
    2.    اصطکاک و فرسودگی قطعات متحرک
    3.    قابلیت استفاده از این قطعات در تمام محیط های صنعتی وجود ندارد.


    میکروسوئیچ آسانسور


    یکی از مهم ترین قطعات موجود در آسانسورها میکرو سوییچ ها هستند. در ابتدا و انتهای چاله آسانسور از این قطعات استفاده می شود تا از خطرات احتمالی برخورد کابین یا سقف آسانسور به زمین جلوگیری شود.




    البته از میکرو سوئیچ آسانسور بین طبقات و برای شناسایی هر طبقه هم استفاده می کنند. تعداد میکروسوئیچ های استفاده شده برای کف و سقف چاله آسانسور به نوع تابلو فرمان نصب شده در آن بستگی دارد، اما در کل چیزی بین 4 تا 6 عدد در هر ردیف نصب می شود.هر کدام از این میکرو سوییچ های آسانسور کار خاصی را انجام می دهند. دو نوع از میکروسوییچ های مورد استفاده برای آسانسورها میکروسوئیچ غلتکی و پروانه ای است.



    0 میکروسوئیچ در دستگاه پرینتر

    باید بیان شود که میکروسوئیچ، يکي از قطعه هاي بسیار پرکاربرد است که در صنعت مورد استفاده قرار می گیرد از میکروسوئیچ  در بسياري از دستگاه هاي مکانيکي و الکتريکي استفاده می شود، به گونه ایی عملکرد صحیح و مناسب دستگاه های الکتریکی و مکانیکی به این قطعه بستگی خواهد داشت. لازم به ذکر می باشد که میکروسوئیچ در حقیقت یک کلید قطع و وصل ساده است که برای قطع و وصل جریان مورد استفاده قرار می گیرد. از میکروسوئیچ در بسیاری از دستگاه ها از جمله دستگاه های پرینتر استفاده می شود. در این مقاله از وب سایت آژند برق یه بررسی میکروسوئیچ در دستگاه پرینتر می پردازیم، بنابراین برای کسب اطلاعات بیشتر تا انتهای این مقاله با آژند برق همراه باشید.



    میکروسوئیچ و نحوه عملکرد آن:



    می توان اذعان داشت که میکروسوئیچ یک قطعه الکترومکانیکی می باشد که دقیقا مانند یک کلید قطع و وصل ساده عمل می نماید و از این تجهیز جهت قطع و یا وصل نمودن جریان استفاده می شود. لازم به ذکر است که تفاوت میکروسوئیچ با کلید های قطع و وصل در آن است که شاسی استفاده شده در میکروسوئیچ دارای فنر فشاری می باشد که بعد از عمل نمودن و به محض رها شدن شاسی، آن را به حالت اولیه بر می گرداند.



    عاملی که میکروسوئیچ ها را از سایر کلید های قطع و وصل متمایز می سازد، تحریک پذیری بسیار بالای آن ها می باشد که با کوچکترین حرکت فیزیکی فعال می شوند که همین امر آن ها را بسیار کاربردی ساخته است به صورتی که در صنایع گوناگون مانند موارد زیر از میکروسوییچ ها استفاده فراوانی می شود:



    • صنایع خودرو سازی
    • صنایع پزشکی
    • رباتیک



    اجزای تشکیل دهنده میکروسوئیچ چه می باشد؟



    همان گونه که اشاره داشتیم، ميکروسوئيچ با کليد هاي قطع و وصل عادي متفاوت است به این صورت که شاسي ميکروسوئيچ به صورت فنري مي ‏باشد، يعني تا زماني که روي آن فشار اعمال مي ‏گردد، جريان برق را قطع يا وصل نگه مي ‏دارد و در لحظه رها شدن شاسي، وضعيت به حالت اوليه خود برخواهد گشت. ميکروسوئيچ‏ ها معمولاً داراي سه عدد پايه مي ‏باشند که این سه عدد پایه با نام های COM، NO و NC شناخته خواهند شد. به نکات بسیار مهمی که درباره پایه های میکروسوئیچ در زیر اشاره می کنیم، توجه فرمایید:



    • همان گونه که بیان شد، يکي از پايه‏ هاي ميکروسوئيچ معمولاً با COM مشخص مي ‏گردد که پايه ورودي آن مي ‏باشد.
    • يکي دیگر از پايه‏ هاي آن با علامت NC که به معناي بسته در حالت عادي (Normally close) مشخص مي باشد
    • پايه ديگر با علامت NO و به معناي باز در حالت عادي ( Normally open ) مشخص می شود
    • لازم به ذکر می باشد که معمولاً از يکي از دو پايه آن استفاده مي گردد و انتخاب پايه بر عهده طراح دستگاه مي باشد.
    • در حالت عادي و پيش از فشردن شاسي ميکروسوئيچ، پايه COM به پايه NC متصل، و از پايه NO جدا مي‏ باشد.
    • با فشردن شاسي ميکروسوئيچ، پايه COM از پايه NC جدا شده و به پايه NO متصل مي‏گردد.



    انواع میکروسوئیچ های موجود در بازار:



    لازم به ذکر می باشد که میکروسوئیچ های متداول در بازار دو نوع هستند که به صورت زیر به آن ها اشاره می کنیم:



    • ميکروسوئيچ های مکانيکي
    • ميکروسوئيچ های الکتريکي و يا همان میکروسوئیچ های نوري





    نکته بسیار مهمی که در انتخاب ميکروسوئيچ باید به آن توجه داشته باشید، این است که مي بايست به پارامترهايي مانند مواردی که در زیر بیان می شود، توجه لازم و کافی را داشته باشید:



    • حداکثر توان جريان عبوري
    • اندازه ميکروسوئيچ
    • هم چنين مقدار حساسيت آن



    کاربرد میکروسوئیچ های کوچک و بزرگ:



    ميکروسوئيچ هاي مکانيکي بزرگ ( میکروسوئیچ های صنعتي ) معمولاً در دستگاه هاي بزرگ صنعتي مورد استفاده قرار مي گيرند و داراي توان ورودي بسيار بالايي مي باشند. باید بیان شود که  ميکرو سوئيچ هاي سايز کوچک در دستگاه هايي مانند موارد زیر که توان ورودی کم تری دارند، مورد استفاده قرار می گیرند :



    • پرينترهاي سه بعدي خانگی
    •  پرینتر های سه بعدی صنعتی
    • پرينترهاي معمولي
    • ربات ها



    لازم به ذکر می باشد که ميکرو سوئيچ هاي نوري ( Optical micro switch ) نمونه ديگري از ميکروسوئيچ هاي مورد استفاده در صنعت مي باشند که به جاي سيستم مکانيکي از سيستم الکتريکي در آن ها بهره برده شده است.



    بطور متداول سه نوع ميکروسوئيچ نوري وجود دارد که انتخاب نوع آن بر عهده طراح دستگاه مي باشد. با توجه به اين که اين نوع ميکروسوئيچ ها خيلي به نور حساس بوده و از دقت عملکرد بسيار بالايي در مقابل وزن بسيار پائين آن ها برخوردار مي باشند و هم چنين توان ورودي اين قطعات کم مي باشد اين نوع ميکروسوئيچ ها معمولاً در قطعات حساس و در عين حال ظريف مانند پرينترهاي سه بعدي و ربات ها مورد استفاده قرار مي گيرند. در ربات ها و پرینتر ها باید میکروسوئیچ هایی استفاده شود که از وزن کمی برخوردار باشند به دلیل آن که حساسیت این وسایل بسیار بالا است.

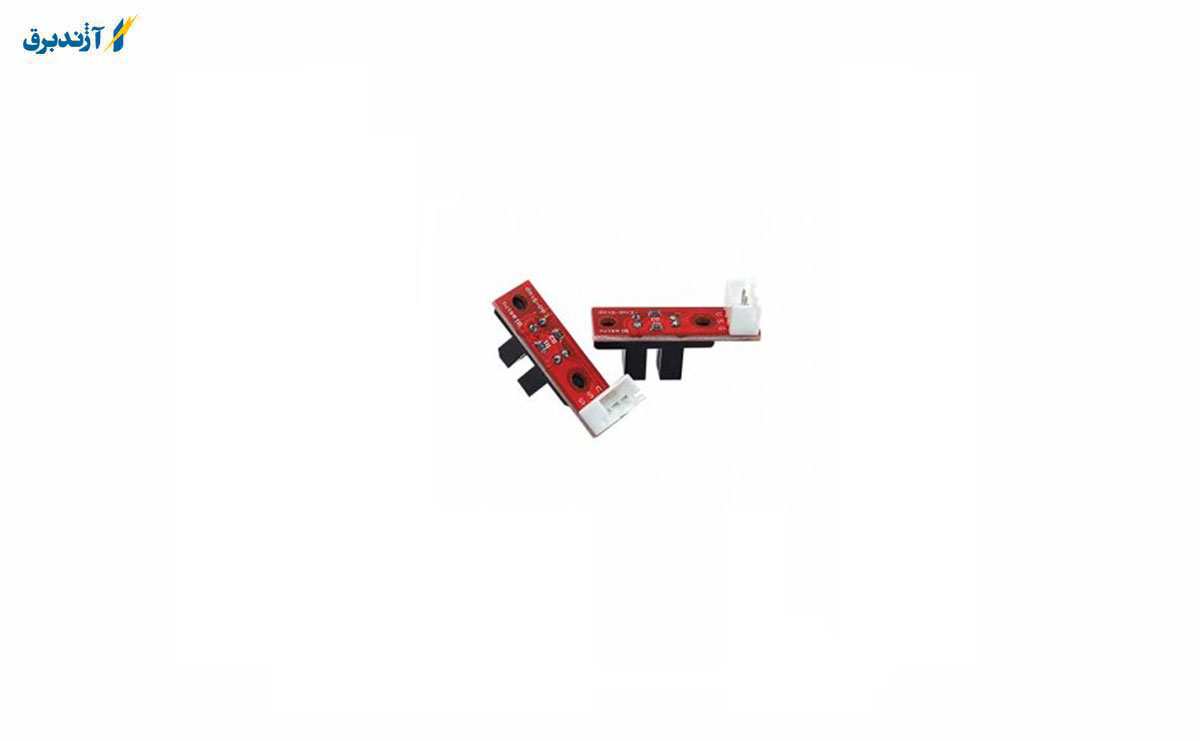

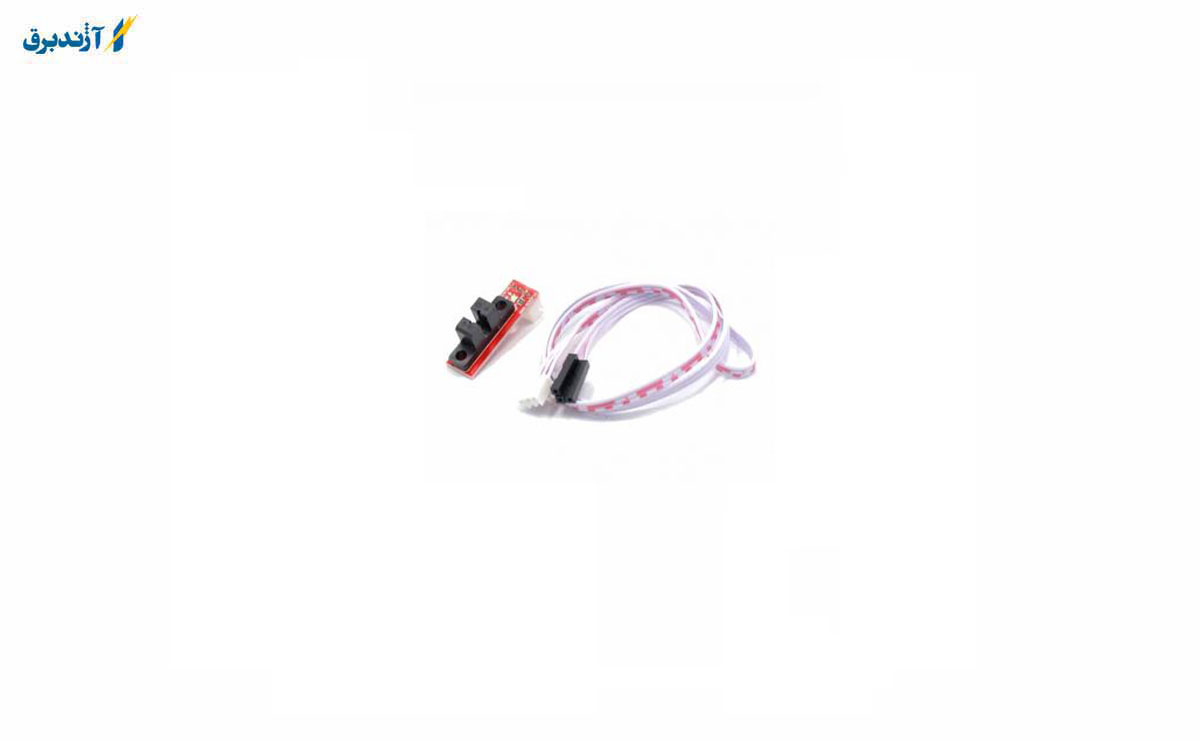

    میکروسوئیچ نوری و یا اند استاپ نوری چیست؟



    تا کنون به صورت مختصر درباره میکروسوئیچ نوری اطلاعاتی در اختیار شما قرار داده ایم. می توان بیان کرد که میکروسوئیچ نوری و یا اند استاپ نوری یک قطعه الکترونیکی پرکاربرد می باشد که در دستگاه های بسیار زیادی مانند مواردی که در زیر اشاره می شود، به کار گرفته خواهد شد:



    • دستگا های سی ان سی
    • پرینترهای سه بعدی
    • پرینترهای اداری و ...

    از میکروسوئیچ نوری جهت تعیین موقعیت و یا تعریف یک نقطه نیز استفاده می شود و به محض وارد شدن زبانه به محفظه نوری آن جریان قطع و با وصل می شود.



    کاربرد دو منظوره میکروسوئیچ در دو حالت باز و بسته:



    همان گونه که در ابتدای این مقاله اشاره داشتیم، اکثر میکروسوئیچ ها دارای سه پایه اتصال هستند که با توجه به نوع کاربری می توان از آن ها استفاده نمود. یکی از پایه های میکروسوئیچ پایه COM و یا پایه ورودی نامیده می شود و دو پایه دیگر NC (بسته در حالت عادی ) و NO (  باز در حالت عادی ) نام دارند که با توجه به نوع عملکردی که مد نظر شما است می توانید از آن ها استفاده نمائید. بار دیگر به نکات مهمی که درباره حالت های باز و بسته در اختیار شما قرار می دهیم، توجه فرمایید:



    • هنگامی که میکرو سوئیچ در حالت عادی خود قرار دارد، دو پایه COM و NC به یک دیگر متصل هستند و پایه NO قطع می باشد
    • هم چنین لازم به ذکر است هنگامی که میکروسوئیچ فعال می شود، پایه COM از NC جدا شده و به پایه NO متصل می شود.



    از ویژگی های منحصر به فرد میکروسوئیچ ها قیمت بسیار پایین آن ها و هم چنین طول عمر بالای آن ها می باشد به طوری که گفته می شود می توانند تا بیش از 1 میلیون بار قطع و وصل گردند.





    کارکرد آسان و دقیق میکروسوئیچ نوری:



    لازم به ذکر است که نحوه کارکرد میکروسوئیچ نوری بسیار شبیه به میکروسوئیچ های مکانیکی است و کارکرد آن ها به این صورت می باشد که در حالت عادی پایه NO به پایه COM متصل است و به محض وارد شدن شاسی قطع و وصل کننده، اتصال این پایه از COM قطع شده و پایه NC به پایه COM متصل شده و جریان را وصل می نماید. میکروسوئیچ نوری قطعه ای الکترونیکی است که در صنایع و دستگاه های بسیار زیادی مانند دستگاه های سی ان سی، پرینترهای خانگی و اداری و پرینترهای سه بعدی ( مواردی که بارها به آن اشاره داشته ایم ) مورد استفاده قرار می گیرد. به همین منظور انواع مختلفی از میکروسوئیچ ها در اندازه ها و ظرفیت های مختلف طراحی و عرضه می شوند. از میکروسوئیچ ها در اکثر ماشین های صنعتی جهت قطع و وصل نمودن مدارات و جریان ها استفاده می شود.



    لازم به ذکر می باشد که متداول ترین نوع میکروسوئیچ که بیشتر در دستگاه های الکترونیکی، دستگاه های سی ان سی و بخصوص پرینترهای سه بعدی مورد استفاده قرار می گیرد میکروسوئیچ سه پایه با اهرم فشاری مکانیکی و یا میکروسوئیچ نوری و یا همان اند استاپ نوری هستند. میکروسوئیچ های نوری دارای تنوع بسیار زیادی در شکل و اندازه هستند و به همین دلیل است که میکروسوئیچ باید متناسب با نوع کارکرد دستگاه و نحوه عملکرد آن انتخاب و مورد استفاده قرار گیرد. از میکروسوئیچ ها در پرینترهای سه بعدی جهت تعیین موقعیت محورها و محدوده حرکتی استفاده می شود و از آنها می توان در دو حالت باز و یا بسته استفاده نمود.



    نکات بسیار مهم در رابطه با میکروسوئیچ های نوری:



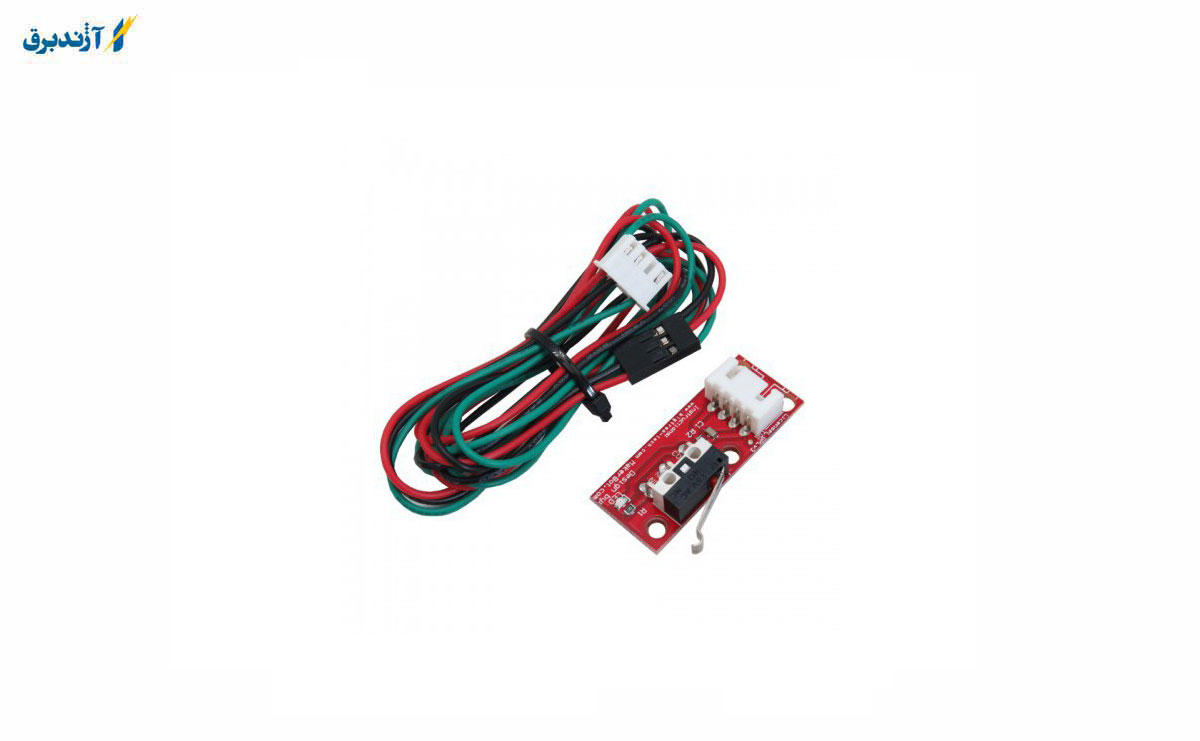

    • به طور معمول میکروسوئیچ نوری به صورت یک برد الکترونیکی به همراه سوکت مربوطه ارائه می شود
    • باید بیان شود که بر روی برد آن سوراخ هایی جهت اتصال به بدنه دستگاه و یا پایه مربوطه وجود دارد.
    • توصیه می شود در هنگام اتصال آن ها از وارد آوردن فشار بیش از اندازه به آن ها جداً خودداری نمائید چرا که احتمال شکستگی آن و یا اتصال بین پایه های آن وجود دارد.



    همچنین توجه داشته باشید که اندازه و نوع میکروسوئیچ ها می توانند با یک دیگر تفاوت بسیاری داشته باشند، بنابراین توصیه می شود قبل از تکمیل پروسه سفارش میکروسوئیچ مورد نظر خود با کارشناسان فنی مجموعه بزرگ آژند برق تماس گرفته و با آن ها مشورت نمایید و هم چنین اطلاعات فنی مربوطه را دریافت کنید.



    مزایای استفاده از میکروسوئیچ ها چه می باشد؟



    استفاده از میکروسوئیچ ها دارای مزایای بسیاری می باشد، به همین دلیل است که از میکروسوئیچ ها در بسیاری از قطعات الکتریکی و مکانیکی مانند انواع پرینتر ها استفاده می شود. از مزایای بهره گیری از میکروسوئیچ ها می تون به موارد بسیار مهم زیر اشاره داشت:



    • میکروسوئیچ ها در مقایسه با سایر سنسور ها از مقاومت خوبی در مقابل نویزها و اعوجاج الکتریکی و تداخل رادیویی برخوردارند،
    • پوشش بادوام و مقاوم در محیط های صنعتی مختلف نیز از دیگر ویژگی های آن می باشد.
    • استفاده آسان، عملکرد آسان و مناسب بودن قیمت میکروسوئیچ ها نیز تاثیر بسزایی در محبوبیت این محصول داشته است.



     البته شایان به ذکر می باشد که میکروسوئیچ ها نیز مانند سایر قطعات الکتریکی معایبی دارند که از معایب می توان به دو مورد هم زیر اشاره داشت:



    • اصطکاک قطعات متحرک میکروسوئیچ
    • فرسودگی قطعات متحرک میکروسوئیچ





    کاربرد کلی میکروسوئیچ ها در چه دستگاه هایی می باشد؟



    می توان بیان کرد که کاربرد میکروسوییچ ‌ها بسیار گسترده و مختلف می باشد، از کاربرد های بسیار رایج میکروسوییچ ‌ها می‌توان به موارد بسیار مهم و اساسی که در زیر نام برده می شود، اشاره داشت:



    • اینترلاک درهای دستگاه مایکروویو
    • کلید های تشخیص طبقه و ایمنی در آسانسورها
    • دستگاه‌ های سکه ‌ای
    • تشخیص جمع ‌شدگی کاغذ در دستگاه‌های کپی و محدوده فعالیت محور های پرینتر های سه بعدی
    • دزدگیر ماشین و ...

    هر چند میکروسوییچ ‌هایی وجود دارند که می‌ توانند موتورهای کوچک، لامپ ‌ها و سیم ‌پیچ ‌ها را مستقیم قطع و وصل نمایند اما معمولاً جریان نامی میکروسوییچ ‌ها در حد مدارهای فرمان می باشد.



    سخن آخر:



    شما می توانید برای کسب اطلاعات بیشتر درباره میکروسوئیچ ها به وب سایت آژند برق مراجعه کرده و با کارشناسان این مجموعه مشورت نمایید.
