روش نصب میکروسوئیچ

میکروسوییچ در واقع به عنوان کلید قطع و وصل ساده شناخته می شود که با حرکت ، ضربه فیزیکی و یا فشار تحریک شده و عمل قطع و وصل جریان مدار الکتریکی را کنترل می نمایند. در حالت عادی میکروسوییچ ها از سه پایه به نام های NO,NC,COM  برخوردار می باشند .قبل از فشردن شاسی ، پایه ی COM  به پایه ی NC متصل است و در هنگام فشردن شاسی میکروسوییچ پایه COM  از پایه ی NC  جدا شده و به پایه ی NO  وصل می شود .

گاهی اوقات ممکن است نحوه سیم‌کشی (نرمالی اوپن یا نرمالی کلوز) برای یک سوئیچ مکانیکی SPDT گیج‌کننده باشد. از جهتی، مفهوم این مساله نسبتا ساده است.چیدمان سیم‌کشی به دو عامل بستگی دارد:

اینکه کاربرد در حالت صعودی باشد (مثلا حرکت به سمت بالای ست‌پوینت) یا در حالت نزولی (مثلا حرکت به سمت پایین ست‌پوینت).

اینکه بار در زمان رسیدن به ست‌پوینت، قرار است on شود یا off. بار مقاومت آخرین المان است، همچون یک زنگ خطر، هیتر (گرم‌کننده) یا کمپرسور.

میکروسوئیچ (Micro Switch) در واقع کلیدی است که توسط فشار ، حرکت یا ضربه فیزیکی تحریک می شود و عملیات روشن و خاموش شدن جریان الکتریکی مدار را کنترل می کند.
این قطعه یک سوئیچ محدود کننده (Limit Switch)  کوچک است در مدارهای الکتریکی استفاده می شود و همچنین به عنوان سوئیچ محدود مکانیکی یا کلید مینیاتوری ضربه سریع شناخته می شود.

معمولاً یک مکانیسم فنر به سرعت بخشیدن به عملکرد میکروسوئیچ و با کوچکترین ضربه یا تحریک شاسی ، عملکرد مکانیکی مورد نیاز برای تغییر موقعیت کنتاکت ها انجام می شود. ولتاژ و جریان کار و طراحی بازوی میکروسوئیچ (شاسی) با توجه به کاربرد متفاوت خواهد بود.

میکروسوئیچ ها در دو مدل مختلف صنعتی و خانگی طراحی ، تولید و به بازار عرضه می شوند. در عملکرد هیچ تفاوتی وجود ندارد اما میکروسوئیچ های صنعتی دارای طول عمر بالاتری نسبت به میکروسوئیچ های داخلی هستند و برای ساخت آنها باید استانداردهای فنی بیشتری رعایت شود. از ویژگیهای بارز میکروسوئیچ این است که حرکت نسبتاً کم دکمه محرک باعث حرکت نسبتاً زیادی در اتصالات الکتریکی می شود که در سرعتهای بالا (صرف نظر از میزان تحریک) اتفاق می افتد. میکروسوئیچ چیست یکی از اجزای سازنده آن است که در پانل های کنترل بخصوص مدارهای کنترل استفاده می شود.

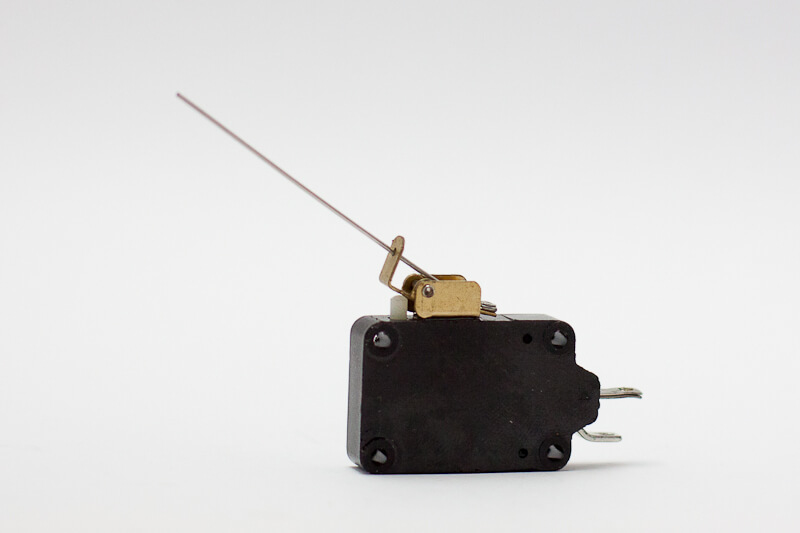

انواع میکروسوئیچ

بدیهی است، انتخاب میکروسوئیچ از نظر نوع عملکرد متناسب با کاربرد موردنظر خواهد بود. عملکرد سوئیچ ها بر اساس بخشی که با هدف برخورد می کند، به دو دسته کلی زیر تقسیم می شود:

1. اهرمی
2. پیستونی

کاربردهای میکرو سوئیچ

میکروسوئیچ ها در موارد زیر به عنوان حسگر کاربرد دارند:

• کنترل ایمنی آسانسورها
• شمارش قطعات عبوری
• دستگاه های سکه ای
• بالا برها
• تشخیص انسداد در خط تولید
• کنترل نوار نقاله در کارخانه ها
• ماشین های برش

بررسی نحوه نصب میکروسوئیچ

ما در صنایع مختلف به قطعات و تجهیزات مختلفی نیازمندیم. با این حال باید از قطعاتی استفاده کنیم که در وهله اول کارایی بالایی داشته باشد. یکی از این قطعات و تجهیزات پرکاربرد میکروسوئیچ است که به جرات می‌توانیم بگوییم در اکثر صنایع بالاخص صنایع خودرو به آن نیازمندیم. برای اینکه از این وسیله کاربردی به خوبی استفاده کنیم باید نحوه نصب آن را در درجه اول بدانیم.

میکروسوئیچ کلیدی است که با فشار جریان الکتریکی را قطع و وصل می‌کند و دقیقا مثل یک سوئیچ عمل می‌کند که به آن کلید مینیاتوری یا کلید محدودکننده هم می‌گویند. در صنایع پزشکی هم ما به یک میکروسوئیچ بسیار باکیفیت نیازمندیم.

نحوه نصب میکروسوئیچ

برای استفاده بهتر از یک میکروسوئیچ باید نحوه نصب آن را بدانیم. میکروسوئیچ‌ها در دو نوع صنعتی و خانگی مورد استفاده قرار می‌گیرند که عملکرد هر دو نوع یکسان است و تفاوت آن‌ها تنها در مورد استفاده آن هاست که هر دو مورد نصب بسیار آسانی دارند و تنها با اجرای نقشه نصب می‌توان آن‌ها را نصب و سپس اجرا کرد؛ اما باید به این نکته توجه کرد که کاربرد میکروسوئیچ‌ها در صنعت بسیار بیشتر و گسترده‌تر از مصارف خانگی آن است.

به طور معمول از میکروسوئیچ‌ها برای محدود کردن حرکت‌ها و موقعیت تجهیزات الکتریکی مانند آسانسورها، لباس شویی‌ها، درب خودروها و… به کار می‌روند.

در بالاترین سطح مدار میکروسوئیچ، فرمان از یک بریکر مینیاتور، پلاتین و شستی تشکیل شده است و نحوه عملکرد آن به کارکرد یکی از شستی‌های استارت راست گرد یا چپ گرد بستگی دارد. برای بالا رفتن ایمنی در نصب میکروسوئیچ‌ها، از هر دو شستی استارت استفاده می‌شود؛ به طوری که با فشار بر روی یکی از شستی‌ها، جریان برق به طور کامل بسته و با قطع هدف فیزیکی از روی شستی، مدار خاموش می‌شود.

میکروسوئیچ به طور کلی از چهار جزء اصلی زیر تشکیل شده است

•اهرمی که هدف با آن برخورد می کند.هر میکروسوئیچ شامل ساختاری است که کنتاکت ها با ضربه زدن به یک شی یا هدف ، موقعیت خود را تغییر می دهند.
• محرک بخشی است که به اهرم متصل شده و حرکت خطی ، عمودی یا چرخشی اهرم را تغییر می دهد تا موقعیت کنتاکت ها را تغییر دهد.
• بدنه سوئیچ ، که شامل کنتاکت و شرایط آن است ، توسط اپراتور کنترل می شود.
•ترمینال های الکتریکی متصل به کنتاکت های سوئیچ و سیم ها از طریق پیچ های ترمینال به سوئیچ متصل می شوند.
•انتخاب میکروسوئیچ مناسب مستلزم توجه به خصوصیات مکانیکی و پارامترهای عملکرد دستگاهها و عوامل مختلف از جمله اندازه ، نیروی کار ، روش نصب ، دقت و سرعت مورد نیاز است.
•علاوه بر این ، درجه بندی الکتریکی میکروسوئیچ باید با سیستمی که قرار است کنترل کند مطابقت داشته باشد تا از خرابی ابزار جلوگیری شود.

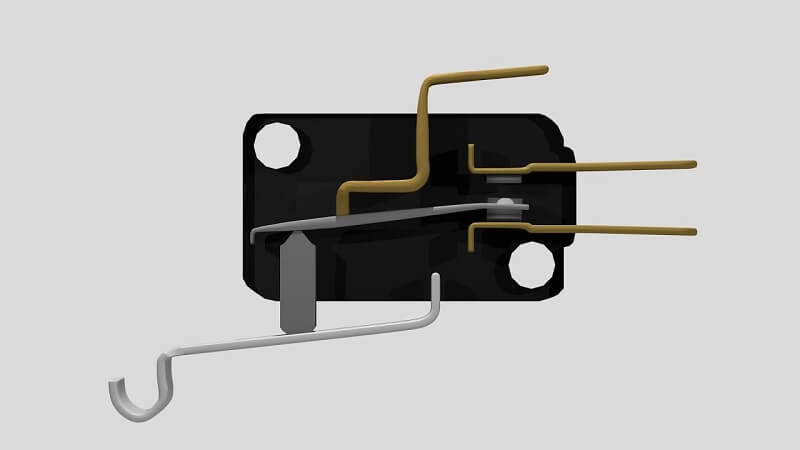

نحوه کار میکروسوئیچ

قبل از هر چیز لازم است تا  یک درک اساسی از نحوه کارکرد یک میکرو سوئیچ داشته باشید.  کارکرد داخلی یک میکرو سوئیچ SPDT   ساده است سه نقطه قطع وجود، ترمینال NO، ترمینال NC و ترمینال مشترک (COM). یک اهرم وجود دارد که ترمینال COM را به ترمینال NO یا NC متصل می‌کند.

ساز و کار یک میکرو سوئیچ SPDT را می‌توان در اصول کارکردی زیر خلاصه کرد:

1. به صورت پیش‌فرض، اهرم میکروسوییچ در موقعیت COM-NC است
2. بالای ست‌پوینت صعودی (تحریک شده)، اهرم میکروسوییچ در موقعیت COM-NO است
3. پایین ست‌پوینت نزولی (تحریک نشده)، اهرم میکروسوییچ در موقعیت COM-NC است

یک میکرو سوئیچ  که گاهی اوقات "کلید مینیاتوری سریع (فنری)" نامیده میشود، یک نوع کلید با اتصال آنی و لحظه ای است که بطور گسترده در ابزار خودرو، صنعت و پزشکی به عنوان سنسور استفاده می شود.

حالت 1 – on کردن بار بالای ست‌پوینت (کاربرد رو به صعود، مثلا هشدار فشار بالا)

• در شرایط عملیاتی نرمال، فرآیند زیر ست‌پوینت است. اهرم میکروسوییچ در موقعیتCOM-NC است.
• وقتی که فرآیند بالای ست‌پوینت برود، اهرم به COM-NO تغییر می‌کند.
• فقط به این دلیل که شما می‌خواهید بار بالای ست‌پوینت on شود، مدار بین ترمینال‌های COM و NO باید متصل شود.
• در نتیجه SPDT را با چیدمان COM-NO سیم‌کشی کنید.

حالت 2 – on کردن بار پایین ست‌پوینت (کاربرد رو به نزول، مثلا هشدار فشار پایین)

• در شرایط عملیاتی نرمال، فرآیند بالای ست‌پوینت است. اهرم میکروسوییچ در موقعیت COM-NO است.
• وقتی که فرآیند زیر ست‌پوینت برود، اهرم به COM-NC تغییر می‌کند.
• فقط به این دلیل که شما می‌خواهید بار زیر ست‌پوینت on شود، مدار بین ترمینال‌های COM و NC باید متصل شود.
• در نتیجه SPDT را با چیدمان COM-NC سیم‌کشی کنید.

کاربرد میکروسوئیچ ها

میکروسوئیچ چگونه عمل می کند؟ میکروسوئیچ ها یک وسیله همه کاره در رباتیک هستند. میکروسوئیچ ها با توجه به میزان ولتاژ قابل انتقال طبقه بندی می شوند و کاربردهای بسیار متنوعی دارند. یکی از رایج ترین کاربردهای میکروسوئیچ در سوئیچ های سنجش کف در آسانسورها و دستگاه های کپی ، ماوس ها و صفحه کلیدها و همچنین مادربردها برای سوئیچ سریع به حالت دیگر است.

طریقه ی نصب میکروسوئیچ بر روی ماشین لباسشویی

از رایج ترین خرابی که ممکن است برای لباسشویی به وجود آید ، خرابی قفل درب آن است . میکروسوئیچ در درب ماشین لباسشویی از اجزای اصلی آن است و قبل از روشن شدن ماشین لباسشویی باید قفل درب به طور کامل بسته باشد . اگر قفل درب به درستی بسته نشود و در ساختار میکروسوئیچ ایرادی وجود داشته باشد حتی اگر قفل درب سالم باشد ماشین لباسشویی روشن نمی شود تاثیر خرابی میکروسوئیچ ها در خرابی ماشین لباسشویی چیست؟

برای تعویض و نصب میکروسوئیچ ، درب ماشین لباسشویی را باز کرده در کناره ی آن یک قطعه فلزی یا پلاستیکی وجود دارد که به آن اعتصاب می گوییم . وقتی درب لباسشویی را می بندیم این قطعه ی فلزی یا پلاستیکی وارد یک جایگاهی می شود که در بالای پنل لباسشویی قرار دارد . با تحریک و فشار دادن  میکروسوئیچ درب ماشین لباسشویی دستوالعمل کنترل را به سیگنال ماشین لباسشویی ارسال خواهد کرد .وقتی میکروسوئیچ خراب باشد ، درب به درستی قفل نخواهد شد و با علامت اخطار ، خرابی قفل درب را در صفحه نمایشگر اعلام می کند .

نکات مهمی که در تعویض میکروسوئیچ باید به آن توجه کنیم

در ابتدا باید بدانیم که عیب یابی و بررسی اجزاء ماشین لباسشویی بسیار مهم است . بررسی صحیح و پیدا کردن قسمت قابل تعمیر آن از همه چیز مهم تر است . وقتی افراد متخصص و حرفه ای تشخیص به تعمیر میکروسوئیچ دادند آن موقع اقدام به تعمیر آن کنید . در هنگام تعمیر میکروسوئیچ نکات مهمی را باید رعایت کنید و وسایل ضروری را در دسترس داشته باشید .

وسایلی مانند پیچ گوشتی مسطح ،  تخت ، چهار سو ، حوله ، آچار ۵/۱۶ اینچی ، کاردک ، انبر ، میکروسوئیچ سالمی که به تازگی تهیه نمودید . برای شروع کار لباسشویی را از برق جدا کنید . از دستکش مخصوص استفاده کنید . در حین کار دقت کنید که سیمی را به اشتباه به میکروسوئیچ وصل نکنید .

چون علاوه بر سوختن میکروسوئیچ ، صفحه نمایشگر و برد ماشین لباسشویی هم خراب می شود . پس از تعمیر میکروسوئیچ ماشین لباسشویی را روشن کنید و قبل از اتصال سیم ها ، یک لامپ را تهیه کنید دو عدد سیم را به لامپ وصل کنید در صورتی که لامپ روشن شود این سیم ها دارای پایه های یک و سه هستند . یک سیم دیگر وجود دارد اگر به وسیله ی آن لامپ روشن نشود پایه دو نامیده میشود . اگر سیم ها به درستی به میکروسوئیچ وصل نشوند باعث می شود در به درستی قفل نشود و ماشین لباسشویی روشن نشود .

طریقه نصب میکروسوئیچ در آسانسور

در آسانسور دونوع میکروسوئیچ قرار دارد

1. میکروسوئیچ عقربه ای یا شالتر پروانه ای آسانسور
2. میکروسوئیچ غلطکی nf

میکروسوئیچ ها در آسانسور وظایف مختلفی را از لحاظ ایمنی انجام می دهند و از لحاظ عملکرد به سه دسته تقسیم می شوند :

• میکروسوئیچ حد بالا و پایین
• میکروسوئیچ دورانداز بالا و پایین
• میکروسوئیچ قطع کن بالا و پایین

میکروسوئیچ عقربه ای یا پروانه ای راحت تر نصب می شود ولی کیفیت بالایی ندارد و از طریق میله ی فلزی ثابتی که در کابین آسانسور دارد فعال می شود . این میکروسوئیچ بر روی ریل آسانسور بر روی گیره های موجود در آن قفل میشود و نصب می شود .

میکروسوئیچ غلطتکی بر روی تیغه ی تعبیه شده بر روی کابین نصب می شود . میکروسوئیچ غلطکی میله ای نبشی است صد و بیست تا دویست متر طول دارد ، که تا زمانی که فنر آن تحت فشار باشد مدار فرمان آن غیر فعال است . وقتی تیغه ی کابین بر می گردد فنر آن به حالت اولیه برمیگردد  و دوباره مدار فرمان فعال می شود .

میکروسوئیچ درب خودرو

بیشتر میکروسوئیچ هایی که در لای در خودرو ها قرار دارند، دارای ولتاژ منفی هستند ، و با لامپ های سقف خودرو در ارتباط هستند . وقتی در خودرو به توبی بسته نمیشود میکروسوئیچ با فرمان دادن به لامپ خودرو باعث روشن شدن آن می شود و همچنین باعث می شود بر روی صفحه نمایشگر خودرو زنگ هشدار باز بودن درب را اطلاع دهد .

مثلا در خودروی  سمند سیگنال میکروسوئیچ با واحد سخنگو در ارتباط است و در صورت باز بودن درب سمند به صورت صوتی هشدار را اعلام می کند . در خودروی پراید خروجی میکروسوئیچ از طریق انشعابات سیمی به سمت سمت صفحه آمپر و نمایشگر آن می رود و از طریق صفحه نمایشگر هشدار اعلام خواهد شد .

مزایای انواع سوئیچ یا میکروسوئیچ:

جهت انواع سوئیچ یا میکروسوئیچ می ‌توان مزایای زیر را نام برد:

• توانایی استفاده در محیط‌های خانگی و صنعتی
• برخورداری مداری ساده
• حساسیت بسیار بالا
• مصرف انرژی بسیار کم
• نصب ساده
• بدنه محافظ مستحکم
• استفاده برای جریان‌های بالا
• نداشتن جریان نشتی
• طول عمر بالا در حدود 100 میلیون بار کلیدزنی
• مقاومت مکانیکی بالا
• ابعاد کوچک و اشغال کمترین فضای ممکن
• قابلیت نصب و استفاده در بیشتر لوازم برقی
• مقاوم در برابر انواع نویز و موج
• کلید زنی در کمترین زمان ممکن و بدون هرگونه اشتباه و خطا
• دارای مدار الکتریکی ساده

سنسور سنجش وزن آسانسور یا اورلود آسانسور چیست؟

میکروسویئچ سنجش وزن یا همان اورلود آسانسور (Overload protector) قطعه‌ای است که وزن کابین را اندازه می‌ گیرد. در صورتی که وزن کابین آسانسور بیشتر از حد مجاز آن باشد، به جعبه فرمان اطلاع می ‌دهد. جعبه فرمان، پس از دریافت پیام اضافه بار، دستور عدم حرکت را صادر می‌کند و آسانسور حرکت نمی‌ کند. وجود این قطعه برای تمامی آسانسورها امری ضروری است و اگر آسانسوری این وسیله را نداشته باشد، مجوز دریافت نخواهد کرد. دلیل اجباری بودن نصب اورلود، جلوگیری از خسارت‌ها و حوادث احتمالی است. زیرا، زمانی که وزن داخل آسانسور خیلی زیاد باشد، احتمال سقوط و یا خراب شدن آن نیز بیشتر خواهد شد.

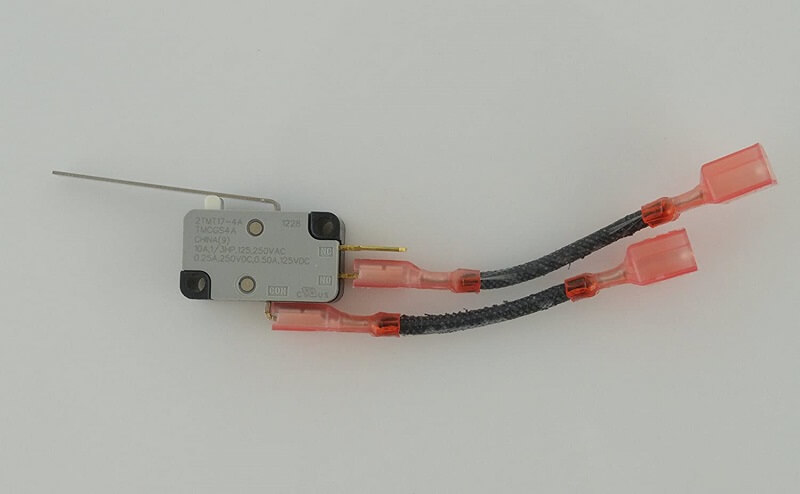

میکروسوئیچ واتر پروف کابل دار

به طور کلی ، میکروسوئیچ دارای 3 پین به نام COM ، NC و NO است. هنگامی که دکمه را فشار می دهید ، آنها را از پین NC جدا کرده و به پین NO متصل می کنید. هنگامی که شاسی فشرده نمی شود ، پین COM به NC متصل می شود.
میکروسوئیچ به طور گسترده ای در صنعت برق استفاده می شود. استفاده از میکروسوئیچ بسیار مفید و گاهی حتی ضروری است. امروزه از میکروسوئیچ در تابلوهای مختلف ، خودروها ، دزدگیرها و ... میکروسوئیچ در آسانسورها ، آسانسورها ، روبات ها ، صنایع ایمنی و تشخیص استفاده می شود.مهمترین مزیت میکروسوئیچ تنوع ، قیمت مناسب و کاربرد وسیع آنها است.

ویژگی های میکروسوئیچ واتر پروف کابل دار

میکرو سوئیچ ضد آب یک سوئیچ با قابلیت محافظت از ذرات بزرگ مانند گرد و غبار و مایع است. با افزایش عمر مفید ، مواد ضد آب اکسید می شوند و غشای ضد آب ضعیف تر می شود. بنابراین ، هنگام انتخاب نوع مواد میکروسوئیچ ضد آب یا میکروسوئیچ واترپروف بسیار مهم است ؛ بهترین انتخاب سیلیکون ضد خوردگی است. به این ترتیب ، میکروسوئیچ واترپروف می تواند به خوبی عمل کند ، چه خشک ، چه مرطوب ، چه گرم و چه سرد.

مزایای میکروسوئیچ واتر پروف کابل دار

هزینه تولید میکرو سوئیچ ضد آب نسبتاً کم است ، که مزیت قابل توجهی برای بازار قطعات الکترونیکی مورد استفاده گسترده است. میکرو سوئیچ ضد آب بسیار کوچک و سبک است.

میکرو سوئیچ واترپروف همچنین دارای هدایت الکتریکی خوبی است و مدار آن معمولاً با خمیر کربن ، خمیر نقره یا ورق مس پوشانده شده است. لایه رسانای آن را می توان بدون هیچ مشکلی تا کرد و سوئیچ ممبر منحصر به فرد نیز می تواند ولتاژهای بالاتر را بدون آسیب تحمل کند.

در واقع ، اصل کار میکروسوئیچ واتر پروف کابل دار مانند میکرو سوئیچ معمولی است. تفاوت در این است که میکرو سوئیچ ضد آب از سطح خاصی از طریق طراحی خاص ضد آب و ضد گرد و غبار (مانند افزودن حلقه آب بندی) محافظت می کند. به دلیل عملکرد ضد آب ، اغلب در محیط های سخت استفاده می شود. این سری از میکروسوئیچ واتر پروف کابل دار به طور گسترده در زمینه های زیر استفاده می شود: لوازم خانگی ، تجهیزات الکترونیکی ، تجهیزات اتوماسیون ، لوازم الکترونیکی خودرو ، ماشین آلات کشاورزی ، تجهیزات اداری و غیره.

ویژگی اصلی
-

مزایای اصلی نصب میکروسوئیچ

با نصب میکروسوئیچ به راحتی می‌توانید از آن به عنوان حسگر استفاده کنید. در اینجا مهم‌ترین مزایای اصلی این قطعه آورده شده است:

برخورداری از طراحی ساده و عدم پیچیدگی در ساخت آن

قابلیت استفاده در محیط‌های صنعتی و حتی محیط‌های مسکونی

دقت بسیار بالا و برخورداری از کیفیت

کم مصرف هستند و برق کمی مصرف می‌کنند.

بارها می‌توانید از آن‌ها استفاده نمایید و بسیار آسان می‌باشند.

نحوه نصب آن‌ها راحت است

مقاومت فیزیکی بسیار بالایی دارند و برای محیط‌های پرمخاطره انتخاب مناسبی می‌باشند.

قدرت کنتاکت این قطعه بسیار بالاست و برای تغییر جریان به رله کنترل نیازمندند.

در این وسیله آفت ولتاژ کم است و مقاومت بسیار بالایی نسبت به نویز دارند.

نیازی به تغذیه ندارند و در مسیر حرکت تجهیزات نصب می‌شوند.

میکروسوئیچ فشار هوا چیست؟

پرشر سوئیچ یا میکروسوئیچ فشار هوا یک مدل سوئیچ است که زمانی که فشار در ورودی آن به مقدار خاصی برسد، کنتاکت الکتریکی را فعال کرده و با صادر کردن یک سیگنال الکتریکی به محل مورد نظر آن را قطع می کند. این سوئیچ ممکن است طوری طراحی شده باشد که در صورت افزایش فشار و یا افت فشار جریان را قطع و یا وصل کند. پرشر سوئیچ عمدتا در صنایعی استفاده می شود که نیاز به نظارت اتوماتیک دارد و یا سیستم کنترل هایی که از سیالات تحت فشار استفاده می کنند. نوع دیگری از سوئیچ فشار، نیروی مکانیکی را تشخیص می دهد. برای مثال همانند صفحه حساس به فشار درب ساختمان های صنعتی را به صورت  اتوماتیکی باز می کند. این سنسور ها نیز در برنامه های امنیتی زنگ خطر مانند کف پوش های حساس به فشار استفاده می گردد.

صفحه حساس به فشار سیگنال تماسی ارائه می دهد که در همه نقاط صفحه اعمال می شود. صفحه ها یک سیگنال واحد ارائه می دهد در حالیکه دیگر صفحات می توانند موقعیت اعمال شده در مات را رفع کنند. صفحات حساس به فشار می تواند در درب های اتوماتیکی به کار برده شوند. هم چنین می تواند اشخاصی که در نقطه خاصف به عنوان بخشی از سیستم های هشدار امنیتی و یا برای شمارش حضار و دیگر مقاصدبه کار برده می شود.

نحوه عملکرد پرشر سوئیچ یا میکروسوئیچ فشار هوا

پریشر سوئیچ جهت حساس بودن به فشار سیال شامل کپسول،لوله بوردون، دیافراگم و یا عنصر پیستونی است که متناسب به فشار اعمال شده تغییر شکل و یا جابه جا می شود.( حرکت به وجود آمده به طور مستقیم و یا از طریق اهرم های تقویتی به مجموعه کنتاکت های سوئیچ اعمال می گردد.) در واقع پرشر سوئیچ ها جهت نشان دادن عملکرد فشار در سیستم طراحی می شود و زمانی که فشار به فشار تنظیم شده برسد، فرمان الکتریکی را صادر می کند. از آن جایی که فشار به آرامی تغییر می کند، عملکرد قطع و وصل باید به سرعت اعمال شود. بعضی از مکانیزم های مرکزی مانند سوئیچ ضربه کوچک محکم و ناگهانی جهت اطمینان حاصل کردن از عملکرد سریع کنتاکت سوئیچ به کار برده می شود.

ساختمان پرشر سوئيچ یا میکروسوئیچ فشار هوا

معمولا پرشرسوئيچ ها  يك ديافراگم پر از هوا دارند،وقتي فشارهوا داخل ديافراگم تغيير مي كند (توسط تماس سيال  يا  گاز و….با ديافراگم) صفحه ديافراگم تغيير شكل مي دهد و باعث حركت در فنر كاليبره شده متصل به آن می شود.
كاليبره شدن فنر به معني تنظيم قبلي فنر در اندازه مورد نياز يعني همان رنج سوئيچ مي باشد.
فنر با اعمال فشار به عقب رانده شده و با برداشتن فشار به جاي خود باز مي گردد.
اين حركت به كنتاكت الكتريكي پرشر سوئيچ منتقل شده و باعث عملكرد پرشر سوئيچ مي شود.
فنر در رنجهاي مختلفي براي فشارهاي كم يا زياد تنظيم مي شود، بسته به رنج انتخابي اين فنر فشرده يا باز مي شود.
بسته به نوع سيال يا گازي كه با ديافراگم تماس پيدا مي كند ديافراگم انواع مختلف دارد مثل  پلاستیکی فلزي، فيبري و….

سخن پایانی

میکرو سوییچ به معنای کلید کوچک می باشد.این کلیدها نوعی کلید فشاری محسوب می شود.با فشار فیزیکی تحریک شده وعمل قطع و وصل را انجام می دهند این کلیدها در اندازه ها وشکل های گوناگونی تولید می شوند و  دارای یک شاسی بسیار ریز است .برای کسب اطلاعات بیشتر به وب سایت آژند برق مراجعه نمایید.
