میکروسوئیچ جرقه زن اجاق گاز

میکروسوئیچ چیست یکی از قطعات بسیار مهمی است که در تمامی وسایل مورد نیاز ما ( لوازم برقی و الکترونیکی ) استفاده می شود. میکروسوئیچ ها در اجاق گاز، ماکروویو، لباس شویی، آسانسور ها و ... کاربرد دارند و در صورت نبود این قطعه تمامی وسایل مورد نیاز ما به گونه ایی از کار می افتند یا کارایی خود را از دست می دهند. بنابراین از آن به عنوان یک قطعه حیاتی و بسیار مهم یاد می شود. در این مقاله از وب سایت آژند برق به بررسی میکروسوئیچ جرقه زن اجاق گاز می پردازیم. بنابراین برای کسب اطلاعات بیشتر تا انتهای این مقاله ما را یاری فرمایید.

تعریفی جامع از میکروسوئیچ:

شایان به ذکر است که میکروسوئیچ ها گونه ایی از کلید می باشند که با فشار فیزیکی بسیار کوچکی تحریک می شوند. عمل کلید زنی در وضعیت ‌های مشخصی از محرّک مربوطه اتفاق خواهد افتاد. امروزه بهره بردن از میکروسوییچ ها بسیار زیاد شده است، به گونه ایی که در تمامی تجهیزات برقی به نوعی این قطعه را به کار برده اند. می توان به جرأت اذعان داشت که استفاده از میکروسوئیچ ‌ها به علت هزینه آن ها و هم چنین عمر مفید بالا ( بیش از ۱ میلیون چرخه و در مدل‌های پرکار تا ۱۰ میلیون در یک چرخه ) بسیار رایج است.

ممکن است این سوال برای شما به وجود بیاید که میکروسوئیچ ها چه تفاوتی با سایر کلید های عادی دارند؟

برای پاسخ به این سوال باید بیان شود که تفاوت اصلی میکروسوییچ ‌ها از دیگر کلید ها و ابزار آلات عادی در این است که در میکروسوئیچ جابه جایی ‌های کوچک محرک که بر دکمه میکروسوییچ اعمال می‌ شود و این موضوع باعث جابه جایی به ‌نسبت زیاد کنتاکت ‌های الکتریکی میکروسوییچ می گردد که فارغ از سرعت محرک، سرعت بسیار بالایی دارد.

لازم به ذکر است که بیشتر طراحی‌ های موفق از پدیده پسماند نیز بهره می ‌برند، این موضوع بدان معنا می باشد که حرکت کوچک محرک در جهت عکس برای بازگرداندن کنتاکت‌ ها به حالت نخست کافی نیست و محرک باید به اندازه قابل توجهی در جهت معکوس خود حرکت نماید.

همان گونه که اشاره کرده ایم، از میکروسوئیچ ها در اجاق گاز نیز بهره گرفته می شود. البته می توان اشاره داشت که در اجاق گاز های جدید و نوین از این قطعه بیشتر استفاده می کنند. در زیر به بررسی اجاق گاز و میکروسوئیچ به کار رفته در آن خواهیم پرداخت.

قطعات اصلی اجاق گاز چه می باشند؟

می توان بیان کرد که اجاق گاز از قطعات مختلفی تشکیل شده است که هر کدام از این قطعات وظیفه خاص خود را بر عهده دارند. اگر هر کدام از این قطعات دچار خرابی شود، ساز و کار اجاق گاز با مشکلات بسیاری روبه رو خواهد شد. از جمله قطعات اصلی اجاق گاز می توان به موارد زیر اشاره داشت:

• جعبه فندک و ترانس های ولتاژ اجاق گاز
• سیم فندک
• ترموکوپل دستگاه
• میکروسوییچ اجاق گاز
• شیر یا ولوم

• پایه های اجاق گاز
• بوبین
• ترانس جرقه زن
• سر شعله

جرقه زن اجاق گاز چیست؟

لازم به ذکر می باشد که معمولاً جرقه زن یک ترانس است که باعث ایجاد جرقه در چینی فندک می کند. نحوه عملکرد جرقه زن اجاق گاز، به همراه سیم فندک به صورت زیر می باشد:

سیستم جرقه زن ها از یک ترانس ساده و با دو دور اولیه و ثانویه تشکیل شده اند. جرقه هایی که از این قسمت تولید می شود،  نیروی اولیه برای آتش گرفتن گاز خروجی از شعله ها را فراهم می کند.نکته بسیار مهمی که باید بدانید، این است که وظیفه سیم فندک انتقال دادن ولتاژ تولید شده با استفاده از جعبه فندک به سر شعله ها می باشد. در واقع جرقه زن اجاق گاز، وظیفه درست کردن جرقه و تولید شعله را به عهده دارد.

نکته بسیار مهمی که باید بدانید، این است که وظیفه سیم فندک انتقال دادن ولتاژ تولید شده با استفاده از جعبه فندک به سر شعله ها می باشد. در واقع جرقه زن اجاق گاز، وظیفه درست کردن جرقه و تولید شعله را به عهده دارد.

سوال:

چرا جرقه زن اجاق گاز کارایی خود را از دست می دهد ؟

لازم به ذکر می باشد که عدم کارکرد صحیح چینی فندک می ‌تواند دلایل مختلفی داشته باشد که در لیست زیر چند مورد از رایج ترین و مهم ترین دلایل از دست رفتن کارایی یا خرابی جرقه زن اجاق گاز را بیان کرده ایم:

• اولین دلیل این است که شکستگی چینی فندک سبب می شود که جرقه به سمت شعله هدایت نشود. در واقع شعله روشن نخواهد شد.
• دومین دلیل، خارج شدن سوکت مربوطه از جعبه فندک نیز یکی از دلایل عدم عملکرد مناسب سیم فندک و در نتیجه جرقه نزدن ترانس می باشد.
• سومین دلیل این است که سوختگی و یا پارگی در سیم نیز می ‌تواند باعث عدم عملکرد صحیح این سیم فندک شود.

ترموکوپل چیست و عملکرد آن چگونه می باشد؟

باید بیان شود که ترموکوپل یکی از قطعه های  بسیار مهم در اجاق گاز به حساب می ‌آید که وظیفه آن کمک کردن به ایجاد شعله پایدار و حذف کردن تأخیری گاز در صورت خاموشی اتفاقی شعله می باشد. این موضوع بدان معنا می باشد که اگر گاز شبکه قطع شود و یا هنگامی که غذا سر ریز می کند، در این حالت از تجمع یافتن گاز و احتمال بروز آتش سوزی و انفجار جلوگیری به عمل می آید.

هم چنین در صورتی خاموشی شعله گاز را قطع کرده و نمی گذارد که گاز در محیط پخش شود و خطر آفرین گردد. به همین دلیل سالم بودن این قطعه بسیار حائز اهمیت است زیرا می ‌تواند از بروز خطراتی بسیار جدی جلوگیری نماید. حال می توان اذعان داشت که نحوه عملکرد صحیح ترموکوپل در اجاق گاز به صورت زیر می باشد:

• معمولاً اجاق گازهایی که دارای ترموکوپل هستند هنگام روشن و خاموش کردن این اجاق گازها باید ولوم را کمی در قسمت پایین نگه داشته و سپس رها کنید.
• در واقع با انجام این کار بویین داخل شیر به صورت دستی فعال می شود و زمانی که ترموکوپل داغ شد در این حالت ولتاژ لازم برای فعال ماندن بویین فراهم خواهد شد.
• اگر دست خود را رها نمایید در این حالت دیگر شعله خاموش نمیشود.

چرا ترموکوپل درست کار نمی کند؟

شایان به ذکر است که دلایل مختلفی می تواند باعث عدم کارکرد صحیح ترموکوپل شود. اگر ترموکوپل اجاق گاز شما با اشکال و ایراد مواجه است، باید هرچه سریع تر به تعمیر آن اقدام کنید تا از خطرات احتمالی جلوگیری به عمل آورید. در زیر چند مورد از رایج ترین دلایل درست کار نکردن ترموکوپل اجاق گاز بیان شده است:

• شکستگی ترموکوپل اجاق گاز
• اشکال در قسمت بوبین
• استقرار نامناسب و یا قرار گرفتن نامناسب ترموکوپل در جای خود
• ضربه خوردن ترموکوپل

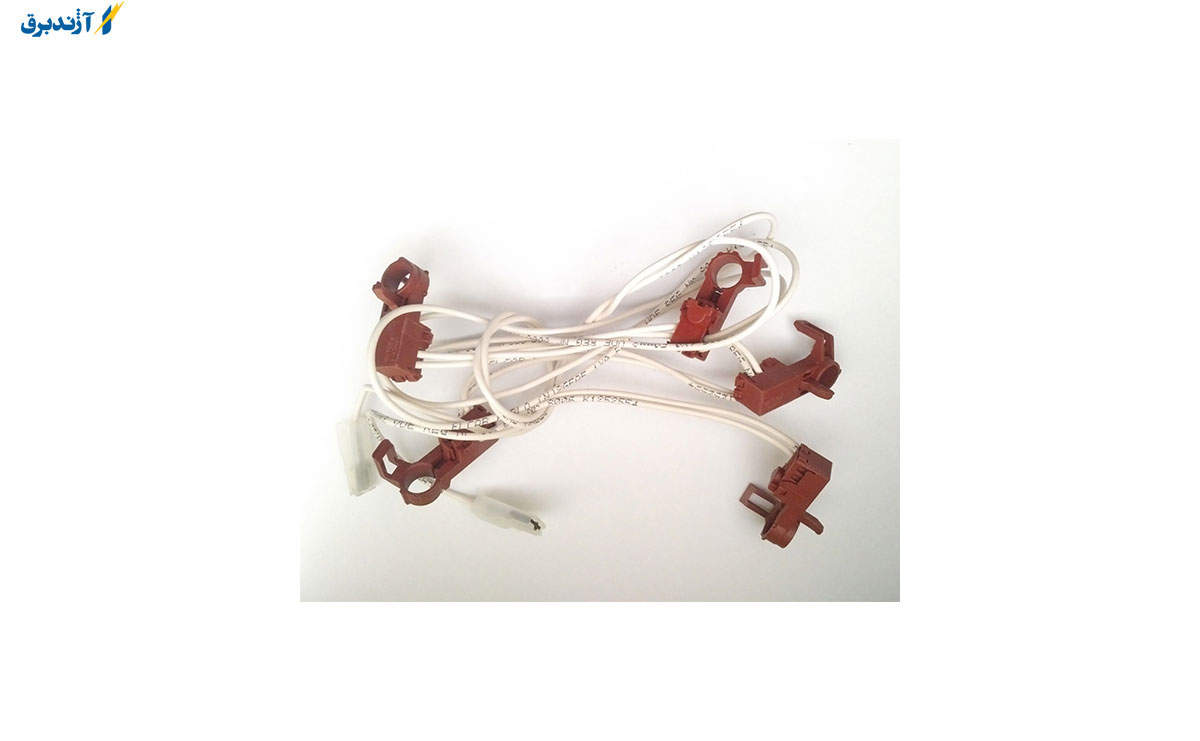

میکروسوئیچ جرقه زن اجاق گاز چیست؟

می توان اذعان داشت که میکروسوئیچ جرقه زن اجاق گاز، کلید اصلی برای قطع و وصل کردن جریان می ‌باشد که در مواقع لازم می تواند جریان برق را به مدار جرقه زنی اجاق گاز وصل کند تا به این ترتیب عمل جرقه زنی در اجاق گاز ایجاد شود. بنابراین برای جرقه زدن اجاق گاز بودن این قطعه بسیار ضروری و حیاتی می باشد.

در کل میکروسوئیچ اجاق گاز تجهیزی برای قطع و وصل کردن جریان هستند، بنابراین میکروسوییچ جرقه زن اجاق گاز، یک قطعه الکترونیکی می باشد که فرمان قطع و وصل شدن جریان برای جرقه زدن فندک را می دهد. حال می توان بیان کرد که در صورت خرابی قطعه میکروسوییچ جرقه زن، اجاق گاز دیگر جرقه نخواهد زد.

سوال بسیار مهم:

چه مواردی ممکن است باعث عدم عملکرد صحیح میکروسوئیچ شود؟

موارد مختلفی می ‌تواند در درست کار نکردن میکروسوئیچ دخیل باشد که در زیر به برخی از مهم ترین آن ها اشاره کرده ایم:

• پارگی در سیم های میکروسوئیچ اجاق گاز
• شکستگی میکروسوئیچ جرقه زن
• گیر کردن زبانه بر روی شیر
• عدم قرار گرفتن صحیح میکروسوئیچ بر روی شیر

در این قسمت مقاله متوجه شده ایم که میکروسوئیچ جرقه زن اجاق گاز با ترموکوپل و هم چنین خود جرقه زن کاملا تفاوت دارد و ایجاد خرابی در اجاق گاز می تواند از قطعات مختلف این دستگاه باشد. اما باید بیان شود که در صورت نبود میکروسوئیچ اجاق گاز جرقه نخواهد زد!

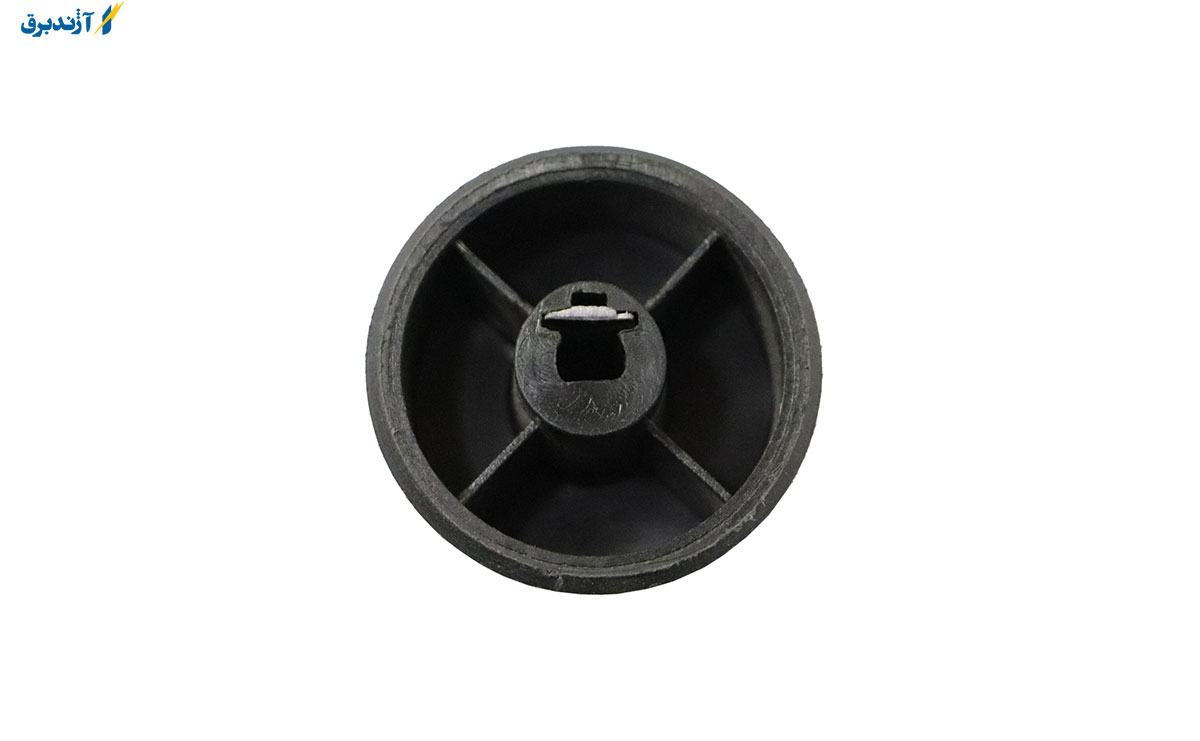

شیر یا ولوم اجاق گاز چیست؟

می توان اشاره داشت که شیر یا ولوم با هدف تنظیم کردن میزان حجم گاز ورودی به اجاق گاز تعبیه شده است و شما می توانید با دست کاری شیر یا ولوم اجاق گاز مقدار شعله را کم یا زیاد کنید. از این قطعه برای باز و بسته کردن مسیر گاز هم نیز استفاده می شود. شیر یا ولوم اجاق گاز، در واقع یکی از اجزای مهم برای روشن کردن اجاق گاز می باشد.

دلایل خرابی و درست کار نکردن شیر اجاق گاز چیست؟

لازم به ذکر می باشد که دلایل مختلفی می تواند باعث عدم از عملکرد صحیح ولوم یا شیر شود که در زیر به برخی از مهم ترین آن ها اشاره می کنیم:

• گیر کردن هنگام چرخش می تواند یکی از علت های عدم عملکرد مناسب شیر باشد.
• لقی بیش از اندازه شفت شیر.

سوال:

اگر اجاق گاز جرقه نزند و روشن نشود، آیا ایراد از میکروسوئیچ جرقه زن می باشد؟

برای پاسخ به این سوال باید بیان شود که روشن نشده اجاق گاز دلایل بسیار مختلفی دارد و میکروسوئیچ اجاق گاز اگر خوب کار نکند نیز می تواند باعث روشن نشدن آن گردد. از جمله دلایل بسیار مهم دیگری که می تواند در روشن نشدن و جرقه نزدن اجاق گاز تأثیر گذار باشد، به صورت زیر است:

1_ فعال بودن قفل فندک می تواند از دلایل جرقه نزدن اجاق گاز باشد.

باید بدانید که قفل فندک وسیله ای برای ایمنی بیشتر در اجاق گازهای امروزی است که این وسیله کودکان را از استفاده از این دستگاه باز می دارد در صورتی که قفل فندک اجاق گاز فعال باشد دیگر نمی توانید از فندک برای روشن کردن شعله ها استفاده نمایید. بنابراین همیشه ایراد از میکروسوئیچ جرقه زن اجاق گاز نمی باشد. لازم به ذکر است که برای رفع این ایراد تنها کافی است 3 تا 4 ثانیه انگشت خود را روی قفل فندک باقی نگه دارید. به همین راحتی این ایراد را برطرف خواهید نمود.

2_ مرطوب بودن مشعل یا سرشعله ها نیز می تواند از دلایل روشن نشدن اجاق گاز باشد.

شایان به ذکر است که شستن مداوم روی اجاق گاز ممکن است باعث مرطوب شدن مشعل ها و در نتیجه عمل نکردن فندک آن گردد. برای رفع آن به موارد زیر توجه فرمایید:

• مشعل ها را کنترل نمایید تا مرطوب نباشند.
• سعی کنید آب جمع شده روی گاز را به صورت کامل خشک نمایید. در نهایت کمی صبر داشته باشید تا روی مشعل ها کاملا خشک شوند و سپس می توانید از فندک استفاده نمایید.

3_ مسدود بودن سرشعله ها می تواند علت جرقه نزدن اجاق گاز شما باشد!

ممکن است باقی مانده مواد غذایی باعث مسدود شدن مشعل ها شده باشد و هم چنین چربی های اضافی ریخته شده روی فندک نیز می توانند دلیل این ایراد باشند و اگر این موضوع از دلایل جرقه نزدن اجاق گاز شما باشد، یعنی میکروسوئیچ جرقه زن اجاق گاز سالم است و برای رفع این عیب و ایراد تنها کافی است مسدودی مشعل ها را بر طرف نمایید. برای این کار می توانید از مواد شوینده مخصوص نیز استفاده نمایید تا چربی زدایی به صورت کامل انجام شود

4_  ممکن است ایراد در برق دستگاه یا منزل از علت های جرقه نزدن گاز باشد

ممکن است برق منزل مشکلی داشته باشد یا این که پریز برق اجاق گاز ایراد پیدا کرده است. در ابتدا شما باید با استفاده از یک وسیله دیگر پریز برق را امتحان نمایید و کنترل کنید که آیا برق در پریز مورد نظر جریان دارد یا خیر! هم چنین در صورت متصل بودن اجاق گاز به سه راهی آن را مستقیما به برق اصلی وصل کنید و دوباره فندک را امتحان نمایید.

5_ ممکن است سیم کشی داخلی اجاق گاز ایراد پیدا کرده باشد

یکی دیگر از ایراد هایی که ممکن است برای اجاق گاز شما به وجود بیاید، ایراد در سیم کشی داخلی اجاق گاز می باشد. در صورتی که موفق به جایگزینی سیم کشی نشدید از تعمیرکار اجاق گاز کمک بگیرید.

خرابی فندک و جرقه نزدن اجاق گاز:

به تبع اگر فندک شما خراب  شود، اجاق گاز شما جرقه نخواهد زد. لازم به ذکر می باشد که از کار افتادگی فندک اتوماتیک یا غیر اتوماتیک اجاق گاز نیز می تواند علت جرقه نزدن اجاق گاز باشد در صورت غیر اتوماتیک بودن فندک اعمال نیروی زیاد ممکن است باعث شکسته شدن آن شده باشد

سیستم میکروسوئیچ ایمنی اجاق گاز چیست؟

شایان به ذکر می باشد که برخی از مدل های اجاق گاز به میکروسوئیچ ایمنی مجهز هستند. بر اساس سیستم عملکرد میکروسوئیچ ایمنی تا زمانی که درب فر باز نباشد، فندک‌ های داخل فر امکان کار کردن ندارند.

ساختمان و عملکرد ترانس های جرقه زن ها

سیستم جرقه زنی از یک ترانس ساده با دو مدار اولیه و ثانویه تشکیل شده است. نسبت ثانویه به اولیه 2500 ولت است، بنابراین در این نسبت سیم پیچ ولتاژ ورودی در 2500 ولت ضرب می شود. برای افزایش توان آن از قانون القایی سیم پیچ در مدار اولیه ترانس و از مدار خازن برای افزایش شدت جرقه استفاده می شود. اما سیم فشار ثانویه یک پایه به بدنه اصلی متصل می شود و پایه دیگر از طریق چینی جرقه زن یک سانتی متر بالای شعله قرار می گیرد.

با فشار دادن ولوم سوپاپ (شیر اجاق گاز) مدار اولیه ترانس برقرار می شود و شروع به احتراق می کند و صدای آن به وضوح شنیده می شود. این جرقه ها نیروی اصلی را برای احتراق گاز خروجی در شعله فراهم می کنند. اگر دقت کنید، وقتی فقط یک شیر اجاق را فشار دهید، شعله های دیگر نیز شعله ور می شوند. اما چون فقط گاز یکی از شعله ها را روشن کردید، فقط همان شعله شعله ور شد و روشن شد.

انواع ترانس جرقه زنی:

دو نوع ترانس فندکی اجاق یا پلت فرم جرقه زنی وجود دارد که در زیر معرفی می کنیم.

ترانس احتراق ساده که همه شعله ها را همزمان مشتعل می کند.

ترانس فعال که هر شعله جدا از شعله دیگر مشتعل می شود. این نوع ترانس ها دارای مدار اضافی جهت کنترل جرقه ها و جداسازی آنها می باشند.

علائم خراب بودن جرقه زن اجاق

زمان جرقه

باید هر ثانیه یک جرقه ساطع کند، اگر این زمان بیشتر باشد یکی از علائم خرابی ترانس فندکی اجاق گاز یا ترانس جرقه است.

رنگ جرقه ها باید آبی باشد.

رنگ جرقه حتما باید آبی باشد اگر رنگ های دیگری مثل زرد یا نارنجی وجود دارد به این معنی است که جرقه زن مشکل دارد. توجه داشته باشید زمانی که می خواهید بر روی ترانس فندکی اجاق گاز تست و عملیاتی انجام دهید باید از دستکش عایق فشار قوی استفاده کنید زیرا ولتاژ بسیار بالایی دارد.برای هر کاری بهتر است با تعمیرکار و تعمیرگاه معتبر تماس بگیرید و اینگونه کارهای پرخطر را به کارشناسان بسپارید تا با حداکثر دقت ایمنی کار را به پایان برسانند.

مایع را روی اجاق گاز نریزد

اگر در حین تمیز کردن اجاق گاز آب به داخل فندک نفوذ کند، ممکن است به آن آسیب برساند یا تا چند ساعت کار نکند. اما اگر جرقه زن کار کرد اما اجاق روشن نشد، ممکن است فکر کنید که مشکل از جرقه زن است. اما حقیقت این نیست اگر جرقه دیدید فندک سالم است. دلیل روشن نبودن شعله ممکن است دلایل دیگری باشد. مثلاً هوا در اجاق گاز هست یا اینکه شعله و اجاق گاز تازه تمیز شده و خیس است. یا اجاق گاز اصلا به شیر گاز وصل نیست و یا به دلیل ریختن مواد غذایی روی گاز یا نشت مایع، منافذ شعله مسدود شده است. اگر این شرایط را بررسی کرده اید اما مشکل برطرف نشد، علت را از کارشناسان جویا شوید.

نوسان برق

یکی دیگر از دلایل خرابی فندک اجاق گاز ممکن است نوسانات منبع تغذیه باشد که باعث خرابی فندک می شود.در صورت سوختن فندک در صورت امکان تعمیر باید توسط تعمیرکار تعمیر شود در غیر این صورت باید تعویض شود.

همانطور که  گفته شد یکی از انواع لوازم‌خانگی پرمصرف که در اکثر منازل موجود هست  و بسیار هم  ضروری به شمار می رود، اجاق‌گاز است و همان‌طور که میدانید، معمولاً بعد از مدتی اجاق‌گازها نیاز به سرویس و تعمیر دارند و شاید مشکلاتی برای آن‌ها به وجود آید که به تعمیر احتیاج داشته باشند.

. در ادامه با برخی از مشکلات رایج اجاق‌گاز و نحوه عیب‌یابی آن‌ها با شما همراه می ‌شویم.

• بدنه اجاق‌گاز برق دارد.

ناحیه‌ای از سیم‌های رابط اجاق‌گاز لخت شده و به بدنه اتصال کرده است.

علت این خرابی به میکرو سوئیچ یا دستگاه فندک مربوط می باشد که با ایراد مواجه شده است.

• مشعل اجاق‌گاز با فندک مربوطه روشن نمی‌شود.

از علل  کار نکردن فندک اجاق گاز می توان به معیوب بودن کلید یا ترانس جرقه زن ویا قطع بودن سیم های جرقه زن اشاره داشت.

نحوه عیب‌یابی:

• دستگاه فندک معیوب است.
• الکترود جرقه زن معیوب است .
• میکرو سوئیچ فندک معیوب است.

فندک اجاق‌گاز به‌صورت یکسره جرقه میزند

چنانچه که با یکسره شدن جرقه فندک  مواجه شدید ، از نکات زیر برای تعمیر اجاق گاز در محل خود استفاده نمایید:

• در ابتدا الکترود جرقه زن دستگاه را بررسی نمایید؛
• سپس نوبت به بررسی ماژول دستگاه می ‌رسد؛
• در صورت لزوم قطعه خراب شده را باید تعمیر و یا تعویض نمایید.
• میکرو سوئیچ فندک معیوب می باشد.
• دستگاه فندک معیوب است.

علت جرقه‌های ضعیف مشعل اجاق گاز چیست؟ چگونه عیب یابی و تعمیر کنیم؟

در صورت شعف شدن مشعل دستگاه، از نکات زیر برای تعمیرات اجاق گاز استفاده نمایید:

• در این شرایط باید  مجرای گاز رسانی را بررسی کنید؛
• سرپوش یا شعله اجاق گاز را نیز باید بررسی نمود.

سخن آخر:

همانطور که می دانید میکروسوئیچ یک قطعه الکترونیکی می باشد  که می‌ تواند فرمان قطع و وصل جریان برق به جرقه زن فندک را صادر کند. برای کسب اطلاعات بیشتر درباره میکروسوئیچ ها به وب سایت آژند برق مراجعه نمایید. هم چنین برای خرید میکروسوئیچ اجاق گاز می توانید با مشاوران این مجموعه مشورت کرده و بهترین ها را برای اجاق گاز خود تهیه نمایید.
