میکروسوئیچ دزدگیر

امروزه سیستم های امنیتی بسیاری وجود دارد که با برق شهری کار می کنند و امنیت را برای زندگی انسان ها به ارمغان می آورند. سیستم های امنیتی اسم ها و هم چنین شکل های مختلفی دارد که ممکن است با آن ها مواجه شده باشید. یکی از سیستم های امنیتی دزد گیر می باشد که بر روی ماشین ها یا خودرو ها، مغازه ها ( طلا فروشی و ... )، خانه ها و ... نصب می شوند و می توانند از وسایل و مال و جان شما حفاظت نمایند. وجود دزد گیر برای هر خودرو الزامی است به دلیل آن که امنیت را به خودرو شما هدیه می دهد. در این مقاله از وب سایت آژند برق به بررسی میکروسوئیچ دزدگیر و نکات مربوط به آن می پردازیم، بنابراین برای کسب اطلاعات بیشتر تا انتهای این مقاله با ما همراه باشید.

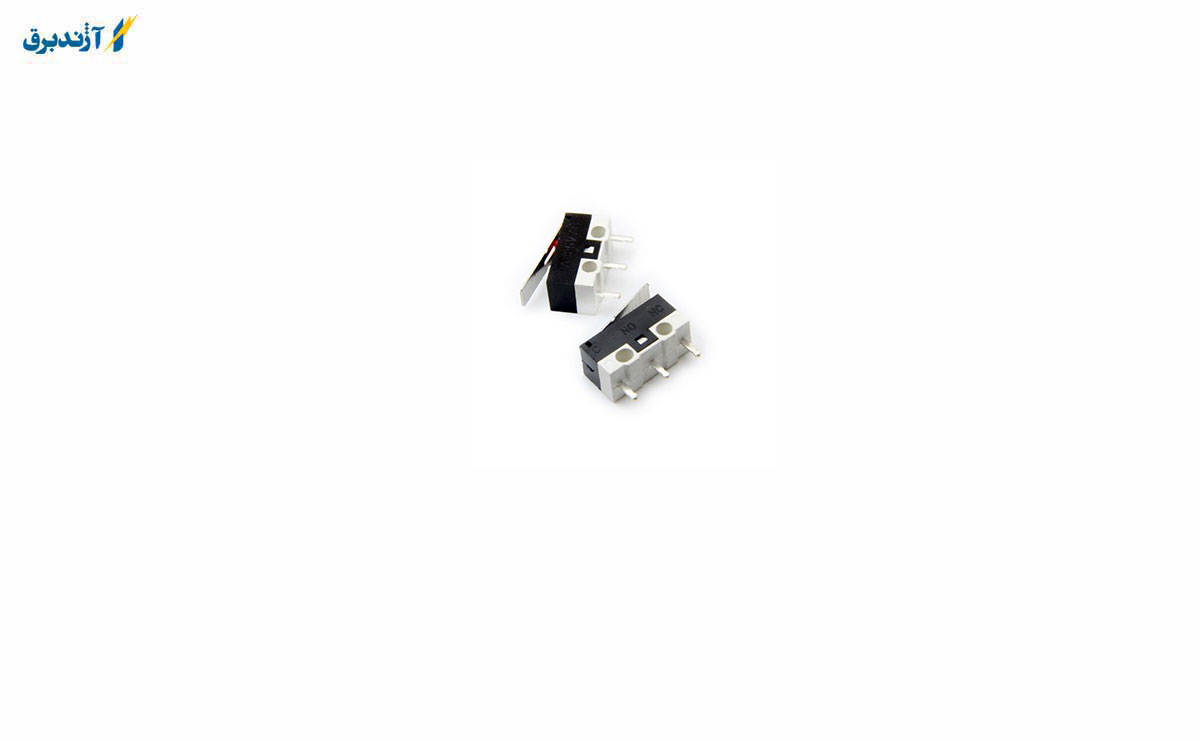

میکروسوئیچ چیست؟

لازم به ذکر می باشد که میکروسوئیچ یک نوع از کلید است که با فشار فیزیکی بسیار کوچکی تحریک خواهد شد. عمل کلید زنی در وضعیت ‌های مشخصی از محرّک اتفاق می ‌افتد. می توان اذعان داشت که استفاده از میکروسوئیچ ‌ها به دلیل هزینه پایین و عمر مفید بسیار بالا ( بیش از ۱ میلیون چرخه و در مدل ‌های پرکار تا ۱۰ میلیون چرخه ) در صنعت بسیار رایج می باشد و در بسیاری از تجهیزات برقی از میکروسوئیچ ها استفاده می شود.

شایان به ذکر می باشد که تفاوت اصلی و بسیار مهم میکروسوئیچ‌ها از دیگر ابزارهای کلید زنی این است که در میکروسوئیچ جابجایی‌ های کوچک محرک که بر دکمه میکروسوییچ اعمال می ‌شود، باعث جابجایی به ‌نسبت زیاد کنتاکت‌ های الکتریکی میکروسوییچ خواهد شد که فارغ از سرعت محرک، سرعت بسیار بالایی دارد. بیشتر طراحی ‌های موفق از پدیده پسماند نیز بهره می‌برند، این موضوع بدان معنا می باشد که حرکت کوچک محرک در جهت معکوس برای باز گرداندن کنتاکت ‌ها به حالت نخست کافی نخواهد بود و محرک باید به اندازه قابل توجهی در جهت عکس خود حرکت نماید.

در حالت عادی میکروسوئیچ ها 3 عدد پایه به نام های COM ،NC و NO دارند که موقع فشردن شستی پایه COM از پایه NC جدا و به پایه NO متصل می شود و مواقعی که شاسی فشرده نشده پایه COM به پایه NC متصل می ماند.

تاریخچه میکروسوئیچ:

اگر بخواهیم درباره تاریخچه میکروسوئیچ اطلاعاتی را در اختیار شما قرار دهیم، باید اشاره داشته باشیم که نخستین میکروسوئیچ توسط فردی به نام پیتر مک‌گل در سال ۱۹۳۲ میلادی در فریپورت، ایلینویز اختراع شد. مک ‌گل در آن زمان یکی از کارمندان شرکت باتری ‌سازی برگس بود. او در سال ۱۹۳۷ یک شرکت با عنوان میکروسوئیچ پایه گذاری کرد. از آن زمان تا کنون نام تجاری میکروسوییچ برای اشاره به این نوع از سوئیچ ‌ها رایج شده‌ است و شرکت‌ های بسیار زیاد دیگری هم به تولید آن می ‌پردازند.

باید بدانید که یکی از قطعه های بسیار پر کاربرد که در بسیاری از پروژه ها مورد استفاده قرار می گیرد میکروسوئیچ چیست می باشد. میکروسوئیچ در حقیقت یک کلید قطع و وصل ساده است و برای قطع و وصل نمودن جریان برق در مدارهای الکترونیکی به کار می‏ رود.

ممکن است این سوال برای شما به وجود بیاید که از دیگر تفاوت های میکروسوئیچ با دیگر کلید ها چه می باشد؟

برای پاسخ به این سوال می توان اشاره داشت که فرق میکروسوئیچ با کلید های قطع و وصل عادی در این است که شاسی میکروسوئیچ به صورت فنری می‏ باشد، یعنی تا زمانی که روی آن فشار اعمال می‏ شود، جریان برق را قطع یا وصل نگه می‏ دارد و در لحظه رها شدن شاسی، وضعیت به حالت اولیه خود برخواهد گشت.

نکات مربوط به میکروسوئیچ:

میکروسوئیچ‏ ها معمولاً دارای سه عدد پایه می‏ باشند. به نکات مهمی که در زیر اشاره می کنیم، توجه فرمایید:

• یکی از پایه‏ های میکروسوئیچ معمولاً با COM مشخص می ‏شود که پایه ورودی آن می‏ باشد.
• یکی از پایه ‏های آن با علامت ( NC ( normally close و پایه دیگر با علامت ( (no normally open مشخص می‏ گردد.
• در حالت عادی و پیش از فشردن شاسی میکروسوئیچ، پایه COM به پایه NC متصل، و از پایه NO جدا می ‏شود.
• با فشردن شاسی میکروسوئیچ، پایه COM از پایه NC جدا شده و به پایه NO متصل می‏ گردد.

کاربردهای میکرو سوئیچ در صنعت خودرو

این روزها از چندین قسمت در وسایل برقی استفاده می شود، هرچه وسایل روز به روز پیچیده تر می شوند، سازوکارهای آنها نیز پیچیده می شوند. سنسور میکروسوئیچ  قطعات کوچکی هستند که در وسایل مختلف خانگی، اتومبیل ها، وسایل ایمنی و غیره استفاده می شوند.

هدف اصلی این کلیدها افزایش عملکرد مدار ایمنی دستگاه است. این روزها لوازم خانگی باید با کمترین نیرو خاموش و روشن شوند یا باز و بسته شوند و به همین دلیل از این میکرو سوئیچ ها استفاده می شود. یکی از بزرگترین بازارهایی که از سنسور میکروسوئیچ استفاده می کند، صنعت خودرو است. این صنعت از این کلیدها برای ماشین های مختلف اتومبیل استفاده می کند تا استفاده از آنها ایمن تر و اتوماتیک تر شود.

امروزه بسیاری از دستگاه ها و لوازم خانگی برای عملکرد خود از سوئیچ های ضربه محکم یا میکرو سوئیچ استفاده می کنند. آن ها با فشار بسیار کمی کار می کنند و دارای مکانیزم بیش از حد مرکز هستند. این سوئیچ ها با ضربه محکم و ناگهانی، بخشی از مدارهای الکتریکی هستند و برای فعال شدن و غیرفعال شدن به نیروی چرخش کمتری نیاز دارند. کلیدها دارای یک نوار فلزی نازک هستند که سپس به یک فنر متصل می شوند. هنگامی که مقدار مشخصی نیروی سوئیچ وارد می شود، فلز چرخانده و مدار را باز می کند.

همچنین، وقتی نیرو کاهش می یابد، مدار را خاموش می کند. بسیاری از میکرو سوئیچ ها دارای سنسورهای میکرو سوئیچ هستند. این سنسورها، سنسورهایی هستند که فشار محیط یا شرایط را اندازه گیری می کنند و بر این اساس مدار را خاموش و روشن می کنند.

این سوئیچ ها عملکرد گسترده ای دارند، زیرا تقریباً 10 میلیون دور مدار را تحمل می کند. این سوئیچ ها قابل اعتماد هستند و برای ایمن سازی دستگاه ها در طول زمان بسیار مناسب هستند. همچنین، چندین طرح و نوع میکروسوئیچ وجود دارد که در کاربردهای مختلف یافت می شود. میکرو سوئیچ ها از نظر اندازه و میزان جریان و ولتاژی که می توانند تحمل کنند، متفاوت هستند. بیشتر کلیدها فقط برای کنترل ولتاژ و جریان پایین تر طراحی شده اند. با این حال، میکرو سوئیچ با ظرفیت سنگین در دسترس است که بیشتر برای اهداف صنعتی استفاده می شود.

کاربرد میکروسوئیچ ها در چیست؟

لازم به ذکر است که میکروسوئیچ ها در موارد بسیاری کاربرد دارند که در زیر به آن ها اشاره می کنیم:

• میکروسوئیچ‏ ها در رباتیک و هم چنین ساخت پروژه‏ های دانش‏ آموزی، وسیله بسیار پرکاربردی می‏ باشند.
• روبات‏ های تشخیص مانع
• تشخیص رسیدن بازوی دستگاه به انتهای دامنه حرکتی
• شیشه بالابر خودرو ها، دزدگیر خودرو ها و...

لازم به ذکر می باشد که میکروسوئیچ‏ ها با توجه به ولتاژ و جریانی که می‏ توانند از خود عبور دهند، تقسیم ‏بندی می‏ شوند و در انواع و شکل‏ های گوناگونی به فروش می‏ رسند. باید بدانید که کاربرد میکروسوییچ‌ها بسیار گسترده و مختلف است، از دیگر کاربرد های بسیار رایج میکروسوییچ‌ ها می‌ توان به موارد زیر اشاره داشت:

• اینترلاک درهای دستگاه مایکروویو
• کلید های تشخیص طبقه و ایمنی در آسانسورها
• دستگاه ‌های سکه ‌ای
• تشخیص جمع ‌شدگی کاغذ در دستگاه‌ های کپی

هرچند میکروسوییچ ‌هایی وجود دارند که می ‌توانند موتورهای کوچک، لامپ ‌ها و سیم ‌پیچ ‌ها را مستقیم قطع و وصل کنند اما معمولاً جریان نامی میکروسوییچ‌ ها در حد مدارهای فرمان می باشد.

دزدگیر چیست؟

دزدگیرها همان گونه که از نامشان مشخص است، یک وسبله یا تجهیز امنیتی و هشدار می باشد که در ابتدای مقاله ذکر کردیم برای وسایل و مکان های بسیاری کاربرد دارند، به گونه ایی که امنیت را برای شما به ارمغان می آورند. می توان اذعان داشت که دزدگیرهای موجود در بازار هرچند از لحاظ ظاهر در انواع و اشکال مختلفی ارائه شده ‌اند، ولی به طور کلی همگی آن ها دارای یک ساختار مشترکی می ‌باشند، این موضوع بدان معنا است که اکثر دزدگیر ها دارای خط تحریک باز و خط تحریک بسته هستند که محل وصل حسگر باز و حسگر بسته می ‌باشند و دارای کلید معمولی یا سوئیچ آلفا یا قفل رمزی یا کلید کنترل از راه دور جهت روشن و خاموش کردن دستگاه می ‌باشند.

همچنین مدارات دزدگیر شامل مدار شارژ باتری جهت قطع شدن برق دستگاه بوده و دارای مدار آژیر می ‌باشند و در نهایت دزدگیر ها گاه شمار ورود و گاه شمار خروج و گاه شمار آژیر دارند و ممکن است مجهز به تلفن کننده خودکار در هنگام تحریک نیز باشند. سازنده‌ی این دستگاه شخصی امریکایی به ‌نام ریورند اگوستیس راسل بوده است.

جعبه دزدگیر چیست؟

باید بیان شود که جهت ایمنی دستگاه دزدگیر، بهتر است که موارد زیر رعایت گردد:

• مدار اصلی دزدگیر در یک جعبه آهنی به طول ۳۰ سانتی متر و عرض ۲۵ سانتی متر و پهنای ۱۰ سانتی متر که به شکل یک کمد کوچک ساخته شده و با یک در که بر روی لولا قرار داشته و باز و بسته می ‌شود، قرار بگیرد ( دقیقا مانند جعبه نامه ‌های پستی )
• در جعبه سوراخی جهت خروج سیم ها در نظر گرفته شود و بهتر است که سیم ها از داخل یک لوله پلاستیکی ( مانند شلنگ ) عبور داده شوند و چنانچه سیم کشی دزدگیر تو کار باشد، ایمنی بیشتری را ایجاد می ‌نماید.
• لازم به ذکر می باشد که دیود های نوری واقع بر مدار دزدگیر بهتر است از روی مدار خارج شده و بر روی جعبه دزدگیر نصب گردیده و توسط سیم به مدار دزدگیر وصل شوند.
• یک سوئیچ آلفا بر روی جعبه دزدگیر جهت قطع و وصل سیستم نصب می ‌شود.
• هم چنین می توان اذعان داشت که در صورتی که خواسته باشید مدار شماره‌ گیر خودکار تلفن را به مدار دزدگیر نصب نمایید، بایستی یک بلندگوی کوچک در محل نقطه SP (بلندگو) وصل نموده و داخل جعبه دزدگیر و در کنار میکروفون مدار شماره‌گیر اتومات قرار دهید.
• نکته بعدی این است که جهت خنک شدن قطعات واقع در جعبه بهتر است که از دو طرف، سوراخ هایی جهت ورود و خروج هوا برای مدار در نظر گرفته  ‌شود.

نکته بسیار مهم دیگری که باید به آن اشاره داشته باشیم، این است که انواع دیگری از دزدگیرها مانند دزدگیر لباس هم وجود دارد که شکل کار آن ها به کلی متفاوت است. دزدگیر لباس یا گیت‌ های فروشگاهی هوشمند، گیت هایی هستند که در خروجی یک فروشگاه نصب می شوند و نسبت به خروج غیر قانونی کالا که تگ یا برچسب مربوطه غیرفعال نشده اند، حساسند.

سنسور میکروسوئیچ در صنعت خودرو

یکی از بزرگترین صنعتی که به تدریج در حال افزایش مصرف سنسور میکروسوئیچ است، صنعت خودرو است. از آنجا که اتومبیل ها پیشرفته تر و خودکارتر شده اند، در صورت شیوع کامل میکرو سوئیچ ها، این نیاز نیز ضروری است. این سوئیچ ها به دلیل ضریب حساسیت بالاتر، اقدامات احتیاطی ایمنی مکانیزم خودرو را افزایش می دهند.

همچنین، چون چندین مدار الکتریکی در اتومبیل وجود دارد، نیاز میکروسوئیچ ها به سرعت در حال افزایش است.
این کلیدها به عنوان رله به یکدیگر متصل می شوند. از آنها در اینجا استفاده می شود تا تفاوت موجود در مکانیکی و ورودی برق را تشخیص دهد. رشد وسایل نقلیه برقی به سادگی تقاضای میکرو سوئیچ در این خودروها و مهندسی وسایل نقلیه را افزایش می دهد. این سوئیچ ها در ساخت مکانیکی اتومبیل به خوبی مهندسی شده اند تا ایمنی و سطح احتیاط را افزایش دهند.

میکروسوئیچ دزدگیر چیست؟

باید بدانید که دزدگیر ها از یک حسگر برخوردار می باشند که به محض تشخیص حرکت، ضربه یا … فعال شده و هشدار می دهند. این هشدار می تواند به صورت پخش آژیر و یا تماس با شماره تلفن های تعریف شده برای دستگاه شما باشد. نکته مهمی که درباره دزدگیر ها می توانیم اشاره کنیم، این است که برخی از دستگاه های دزدگیر اماکن قابلیت قرارگیری سیم کارت را نیز دارد و می تواند از طریق تماس تلفنی مستقیم و یا پیامک به کاربر اصلی وی را مطلع گرداند. پس صفحه اصلی سیستم باید در مجاورت منبع انرژی و یک خط تلفن نصب گردد.

همان گونه که سعی کردیم در این مقاله موارد مهمی درباره میکروسوییچ ها به شما انتقال دهیم، باید بیان کنیم که میکروسوئیچ ها یکی از ابزار بسیار ضروری در سیستم های دزدگیر به حساب می آیند. برای آن که بتوانید با این مضوع بیشتر آشنا شوید، سیستم دزدگیر ماشین یا خودرو را در نظر داشته باشید تا از روی سیستم دزدگیر ماشین نقش میکروسوئیچ ها را برای شما عنوان نماییم.

سیستم قفل مرکزی ماشین:

سیستم قفل مرکزی ماشین نیز به دزد گیر ها مربوط می شود که می توان اذعان داشت سیم های قفل مرکزی، نقش بسیار مهمی را ایفا می نمایند. لازم به ذکر می باشد که در دزدگیر ها شش عدد سیم وجود دارد که مربوط به سیم قفل مرکزی است که می توان این ۶ عدد سیم را به دو دسته تقسیم نمود. که در زیر به آن ها اشاره می شود:

• Look
• unlook

باید بیان شود که هر کدام از این سیم ها دسته سه تایی به یک رله در داخل کنترل یونیت دزدگیر متصل شده است که این رله ها توسط ریموت فعال می شود برای تشخیص سیم های قفل مرکزی می توان از روی نقشه دزدگیر شناسایی نمود.

می توان اذعان داشت که سیستم قفل مرکزی از سه قسمت تشکیل شده است که در زیر به آن ها اشاره می کنیم:

• میکروسوئیچ
• الکتروموتور
• کنترل یونیت

میکرو سوئیچ دزدگیر خودرو و نکات مربوط به آن:

نکات بسیار مهمی درباره میکروسوییچ دزدگیر خودرو وجود دارد که در زیر به آن ها اشاره می نماییم:

• این قطعه در روی درب راننده قرار دارد و وظیفه دارد به کنترل یونیت اعلام نماید که درب ها را باز و یا بسته نماید.
• برای انجام اعلام  باز و بسته شدن درب ها، یک برق منفی به سمت کنترل یونیت ارسال می کند.
• می توان گفت عملکرد میکرو سوئیچ مثل استوپ چراغ جلو می باشد.
• میکروسوئیچ به کنترل یونیت متصل می باشد. جهت تست میکروسوئیچ آن را با اهم متر آزمایش می کنیم می بایست پایه وسط یک بار به فیش سمت چپ و بار دیگر به فیش سمت راست ارتباط داشته باشد. در غیر اینصورت خراب می باشد ضمناً هنگام خراب شدن میکرو سوئیچ کلیه درب های خودرو باز و بسته نمی شوند.
• بعضی از میکروسوئیچ ها در داخل الکترو موتور قرار داده می شود که این الکترو موتور ها معروف به الکترو موتور سه سیمه می باشد.

کنترل یونیت چیست و چه کاربردی دارد؟

می توان اذعان داشت که کنترل یونیت قفل مرکزی ( در بعضی جا ها یونیت کنترل یا Immobilizer ECU هم گفته می شود ) وظیفه دارد با توجه به دستور میکروسوئیچ برق مثبت و منفی الکترو موتور ها را تأمین نموده و حداکثر به مدت S 6/0 برق ارسال کند.

هدف اصلی استفاده از میکروسوئیچ تمپر در دزدگیر

نقش سوئیچ های تمبر در سیستم های امنیتتی  و دزدگیر اماکن  برای شناسائی افراد سارق و موارد مشکوک کاربردی است برای اینکه این سیستم ها دستکاری نشود این قابلیت را دارد. استفاده از میکرو سوئیچ های مکانیکی و ضربه گیر  بیشتر در این موارد کاربردی می باشند. اما در کنار آن می توان از میکروسوئیچ های نوری یا مغناطیسی بهره برداری نمود.

سوئیچ های تمبر  زمانی که  قاب دستگاه یا پوشش آن باز می شود کاربرد دارد. مثل بازکردن یا شکستن قاب که موجب فعال سازی چشم الکترونیک سوئیچ می گردد و به دستگاه آلارم می دهد. در بعضی از قطعات همچون پانل مرکزی ، سوئیچ های Tamper ممکن است در جلو پانل نصب گردد  زمانی که درب پانل باز است و همچنین در پشت پانل برای تشخیص زمانی که پانل از دیوار کنده شود ،استفاده می شوند.

برای موثر واقع شدن ، سوئیچ های Tamper باید به دستگاه متصل شوند تا هشدار را هر زمانی که تجهیزات بازشود اعلام هشدار کنند، حتی اگر دستگاه غیر فعال باشد. بیشترین تلاش  سارقین زمانی  اتفاق می افتد که سیستم دزدگیر غیر فعال باشد تا بتوانند دستگاه را به راحتی قطع کنند ، به همین جهت  اتصال سوئیچ تمپر برای ارسال هشدار تنها زمانی که سیستم دزدگیر فعال باشد موثر نخواهد بود ، باید بصورت 24 ساعته فعال باشند. زمانی که یک سوئیچ Tamper فعال می گردد ، معمولا یک سیگنال هشدار دهنده  بلافاصله به دزدگیر یا مرکز نظارت می فرستد. همچنین در صفحه کلید دزدگیر نشان داده می شود که سوئیچ Tamper فعال شده است.

سوئیچ تمپر بیشتر پنل‌ های امنیتی در زیر باتری‌ها، در همان محفظه قرار دارد. زمانی که باتری‌ها برداشته می گردد، تنظیمات سوئیچ تمپر سیستم دزدگیر به هم می ‌خورد. صاحب خانه ‌ها که باتری‌ها را در پنل دزدگیر خود تغییر می ‌دهند، باید اطمینان حاصل کنند که باتری‌های جدید را به درستی تنظیم کرده و سوئیچ تمپر را دوباره تنظیم کنند. اگر آن ها این کار را نکنند، سیستم دزدگیر امنیتی به درستی و به طور دقیق نمی ‌تواند فعالیت داشته باشد.

سخن پایانی

میکرو سوئیچ جایگزین مگنت جهت کنترل تردد درب های بزرگ مورد استفاده قرار می گیرد. میکروسوئیچ‏ ها معمولاً دارای سه عدد پایه می‏ باشند. یکی از پایه‏ های میکروسوئیچ معمولاً با COM مشخص می ‏شود که پایه ورودی آن می‏ باشد. یکی از پایه ‏های آن با علامت( NC ( normally close و پایه دیگر با علامت( NO ( normally openمشخص می‏ گردد. در حالت عادی و پیش از فشردن شاسی میکروسوئیچ، پایه COM به پایه NC متصل، و از پایه NO جدا می ‏شود. برای خرید میکروسوئیچ دزدگیر و شناخت بیشتر انواع میکروسوئیچ به وب سایت آژند برق مراجعه نمایید.
