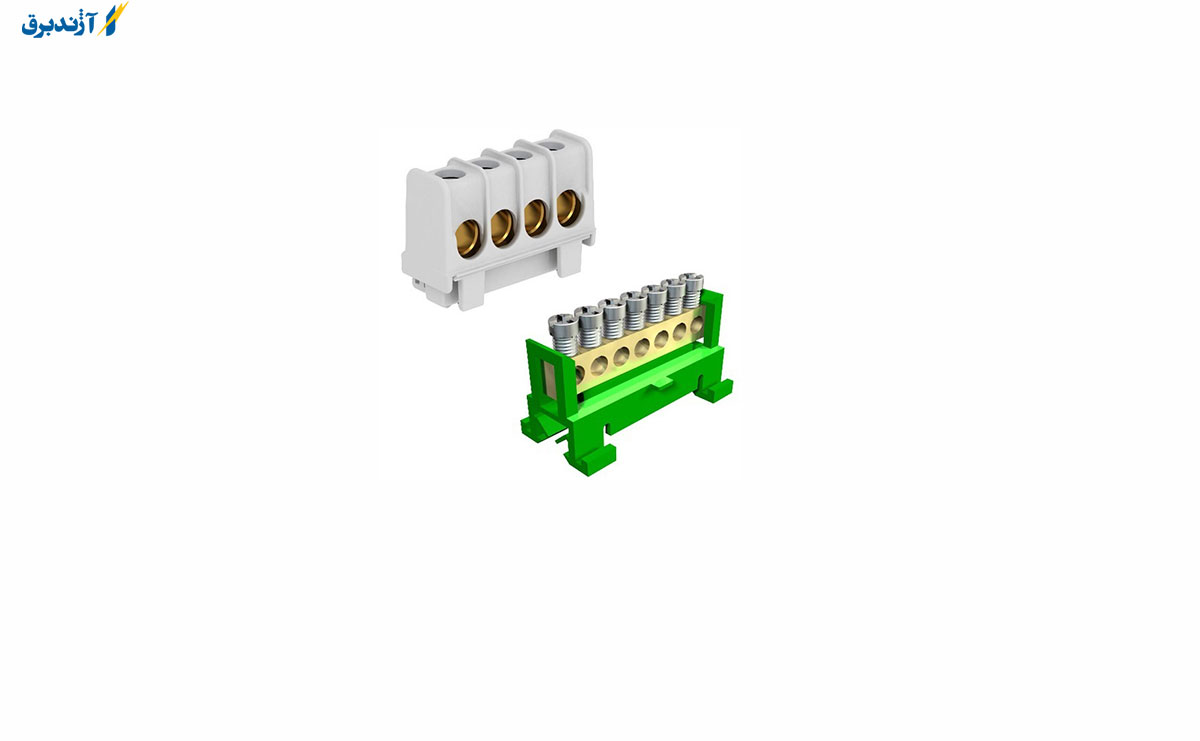

انتخاب اتصال برق DC جنبه ای است که اغلب در طراحی نهایی مهندس نادیده گرفته می شود. گرچه یک جز نسبتاً ساده و سرراست است، اما ترمینال های برق صنعتی برای اطمینان از انتخاب کانکتور مناسب هنوز به درک اساسی نیاز دارند.
ترمینال های برق صنعتی، به اتصالات شبکه ای نیز گفته می شود، اتصالات برق DC دارای جریان و ولتاژ مشخص شده ای هستند که توسط سازنده برای اطمینان از قابلیت استفاده آن ها در برنامه های انتقال قدرت بررسی می شوند. جک و شاخه اتصال استاندارد DC به طور معمول دارای دو هادی است. یک هادی در معرض قرار گرفته و هادی دوم فرو رفته است، که به جلوگیری از کوتاه شدن تصادفی بین دو هادی کمک می کند.
از آنجا که از این اتصالات تقریباً همیشه برای تأمین برق یک برنامه نهایی استفاده می شود، در نتیجه با اتصال یک رابط برق DC به یک پورت نادرست، خطر آسیب رسیدن به سایر قطعات وجود ندارد. در صنعت الکترونیک، سه پیکربندی پذیرفته شده برای ترمینال های برق صنعتی وجود دارد: جک، دوشاخه و مخزن. جک برق DC وظیفه دریافت نیرو را بر عهده دارد و معمولاً روی PCB یا شاسی دستگاه الکترونیکی نصب می شود. مخازن برق DC نیز برای دریافت برق در نظر گرفته شده اند اما در عوض در انتهای سیم برق یافت می شوند. سرانجام، دوشاخه های برق DC با اتصال به یک پریز برق یا مخزن مناسب، برق را از منبع تغذیه تأمین می کنند.
در حالی که تعاریف جک ها، دوشاخه ها در صنعت کاملاً استاندارد شده اند، اما تعاریف ترمینال های برق صنعتی برای اتصالات برق کمتر است. بسیاری از مهندسان به سادگی از قراردادهای صنعت اتصال دهنده RF پیروی می کنند، که بر اساس پیکربندی پایه مرکزی، اتصال شبکه را تعریف می کند. بنابراین، اتصالات برق DC با پین مرکزی معمولاً به عنوان اتصالات نر و اتصال جفت گیری به عنوان ماده تعریف می شوند. این خط تعریف ممکن است گاهی اوقات هنگام پرداختن به تفاوت فیش های نر و ماده اشتباه گرفته شود.
چند مشخصات اصلی هنگام تصمیم گیری در مورد اتصال لوله مناسب، پین داخلی و قطر آستین خارجی وجود دارد. وقتی صحبت از اتصال جفت می شود، فاصله برای عملکرد مناسب اتصال مهم نیست، بلکه سایر موارد دیگر باید در آن بررسی شود. علاوه بر پین داخلی و قطرهای آستین خارجی، عمق قرارگیری، یکی دیگر از مشخصات اتصال دهنده برق DC است که باید مورد توجه قرار گیرد. یک طراح اغلب در می یابد که عمق درج جک کمتر از طول پلاگین است. به این دلیل لازم است که عمق دیواره شاسی را در برخی از تأسیسات محاسبه کنید. اگر عمق اضافی به آن توجه نشود، ممکن است طول لوله برای اتصال مناسب جک در هنگام نصب خیلی کوتاه باشد.
یک جک یا شاخه برق DC استاندارد دارای دو رسانا با پین مرکزی، به طور معمول برای برق و آستین خارجی استفاده می شود. هادی سوم که سوئیچ را با هادی آستین خارجی تشکیل می دهد، نیز در مدل های خاص جک برقی موجود است. این سوئیچ می تواند برای تشخیص یا نشان دادن درج پلاگین یا انتخاب بین منبع تغذیه بر اساس زمان قرار دادن یا عدم قرار دادن پلاگین استفاده شود.

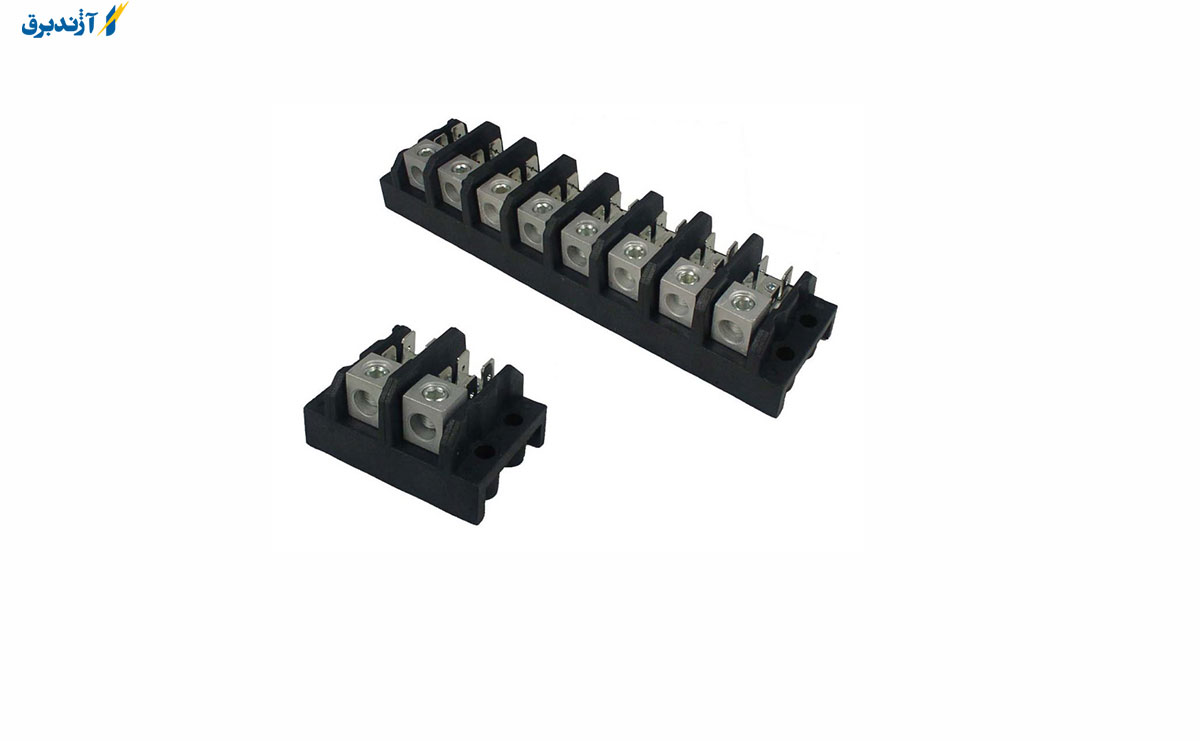

همانند بسیاری از اجزای سازنده، چندین گزینه برای نصب ترمینال های برق صنعتی به یک برنامه نهایی وجود دارد. پانل های نصب شده جک های برق، سهولت نصب در هر جایی از شاسی محصول را با بررسی سیم های مورد نیاز برای اتصال به مدارهای الکترونیکی فراهم می کند. وقتی صحبت از جک های برق مستقر در مدار چاپی PCB می شود، نصب سطح (SMT) و ایجاد سوراخ در جهت های افقی یا عمودی بیشتر متداول هستند.
تعدادی از پریزهای برق DC با اتصالات سیگنال SMT ، همچنین پین ها یا زبانه هایی از طریق سوراخ برای ایمن سازی بیشتر جک در PCB ارائه می دهند. این زبانه ها ممکن است از نظر الکتریکی متصل نباشند، اما از طریق سوراخ به PCB لحیم می شوند. اشکال دیگر پین های تثبیت کننده رسانا نبوده و در حفره های PCB تداخل ایجاد میکنند. جک های اتصال متوسط SMT DC گزینه دیگری است که جک در یک دهانه خارج شده از PCB قرار می گیرد و گزینه کم نمایه تری را برای برنامه های محدود به فضا ایجاد می کند.
حتی با قابلیت انتقال جریان و ولتاژ، اتصالات صوتی استاندارد برای تأمین انرژی یک برنامه الکترونیکی در ترمینال های برق صنعتی توصیه نمی شوند. این بدان دلیل است که همه تولیدکننده ها برای اتصال ولتاژ و جریان لازم، اتصال صوتی را مشخص نمی کنند. ثانیا، اگر یک فیش صوتی به منبع تغذیه متصل باشد، بخش های هادی در معرض آن، می توانند به راحتی بین دو یا چند هادی کوتاه شوند. سرانجام، اگر یک فیش صوتی برق را تأمین می کرد، به راحتی می توان آن را به جک های صوتی دیگری که برای دریافت نیرو در نظر گرفته نشده اند با احتمال آسیب رساندن به قطعات داخلی، متصل کرد.
برخلاف رابط های صوتی، رابط های USB به دلیل قابلیت های انتقال انرژی و انتقال داده، بسیار شناخته شده اند. با این حال، حداکثر میزان قدرت آنها تا زمان اختراع استاندارد USB Type-C محدودتر بود. در برنامه هایی که شارژ یا برق تنها کارکرد است، پین های انتقال داده با سرعت بالا می توانند هزینه های غیر ضروری را اضافه کنند. در نتیجه، اتصال دهنده های USB Type-C فقط با قدرت و بدون پین انتقال داده به عنوان گزینه ای مقرون به صرفه تر برای طراحی های فقط برق ظاهر شده اند.
انتخاب ترمینال های برق صنعتی باید مشکل کمی ایجاد کنند. توجه داشته باشید که قطر پایه داخلی و آستین خارجی و همچنین عمق درج را برای اطمینان از اتصالات مناسب جفت شدن جک ها و شاخه ها یادداشت کنید. CUI Devices طیف وسیعی از پریز برق، دوشاخه و مخزن موجود با سبک های نصب و تنظیمات دیگر را در اختیار شما قرار می دهند، در حالی که راهنمای جفت شدن آنها در هر صفحه محصول، روند یافتن جک ها و شاخه های سازگار را بیشتر ساده می کند.
سخن پایانی
فرآیند انتخاب ترمینال های برق صنعتی و اتصالات برق ولتاژ پایین، باید سریع و به راحتی صورت گیرد. مهندسین متخصص در حوزه طراحی، بسته به نیازهای فیزیکی، می توانند از طیف گسترده ای از سبک های مختلف نصب جک پاور استفاده کنند. هنگام تعیین قطر پین و طول لوله باید دقت کافی به عمل آید تا از سازگاری مکانیکی دوشاخه و جک های انتخاب شده اطمینان حاصل شود.
جهت کسب اطلاعات بیشتر به سایت آژند برق مراجعه نمایید.
میکروسوئیچ کلیدی است که با فشار دادن حرکت می کند و یا با ضربه فیزیکی تحریک می شود و عمل قطع و وصل جریان الکتریکی مدار را کنترل می کند. این قطعه نوعی سوئیچ محدودکننده کوچک است که در مدارهای الکتریکی کاربرد دارد و با اسم های کلید محدودکننده مکانیکی و یا کلید مینیاتوری ضربه ای سریع معروف و شناخته شده است. غالبا یک مکانیسم فنری به سرعت عملکرد میکروسوئیچ کمک می کند و با کوچک ترین ضربه یا تحریک شدن شاسی عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت ها انجام می شود. ولتاژ و جریان کار و طراحی بازوی (شاسی) میکروسوئیچ ها متناسب با عملکرد متفاوت می شود.
میکروسوئیچ آنتنی قطعه ای است به معنای کلید کوچک. میکروسوئیچ ها گونه ای از کلید فشاری هستند که در اندازه ها، شکل ها و سایزهای مختلفی تولید می شوند و عملکردهای مختلفی دارند، این کلید ها حاوی یک شستی ریز می باشند که تا هنگامی که این شستی را می فشاریم کلید در وضعیت تغییر حالت است و هنگامی که شستی را رها می کنیم حالت هدایت کلید به شکل قبلی خود بر می گردد.
ساختار درونی میکروسوئیچ ها دقیقا مانند یک پوش باتن دوبل است و عموما یک کنتاک در حالت عادی باز و یک کنتاکت در حالت عادی بسته دارند. میکروسوئیچ ها تماسی هستند اما قطعه های مشابه، مثل سنسورهای مجاورتی القایی یا خازنی یا سنسورهای فوتو الکتریک بدون نیاز به تماس داشتن با جسم می توانند کارکردی مانند میکروسوئیچ ها داشته باشند. البته میکروسوئیچ ها نسبت به سنسورهای مجاورتی قادر به تحمل کردن جریان های بالاتر و فعالیت های مکانیکی سنگین تری هستند.
به صورت کلی میکروسوئیچ از چهار جزء اصلی تشکیل شده است:
- اهرمی که هدف با او برخورد می کند. هر میکروسوئیچ یک شاسی دارد که با برخورد کردن جسم یا به عبارتی هدف با شاسی، کنتاکت ها تغییر حالت پیدا می کنند
- عملگر قسمتی است که به اهرم وصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.
- بدنه سوئیچ که شامل کنتاکت ها است و حالت آن به وسیله عملگر کنترل می شود.
-پایانه های الکتریکی که به کنتاکت های سوئیچ وصل شده اند و سیم ها را به وسیله پیچ های پایانه به سوئیچ وصل می کنند.
انتخاب کردن یک میکروسوئیچ مناسب، مستلزم توجه کردن به مشخصات مکانیکی و پارامترهای عملکردی ماشین های گوناگون و عواملی مثل اندازه، نیروی عملیاتی، روش نصب، دقت و سرعت مورد نیاز است. علاوه بر این، درجه بندی الکتریکی یک میکروسوئیچ بایستی با سیستمی که قرار است کنترل کند مطابقت داشته باشد تا از خراب شدن ابزارها جلوگیری شود. میکروسوئیچ ها عموما قسمتی از مدار فرمان هستند و
با یک ضربه کوچک می توانند کنتاکتور مربوط به ابزارهای بزرگ تر را فعال یا غیرفعال کنند. البته بعضی از میکروسوئیچ ها قادر به کنترل کردن مستقیم لامپ یا الکتروموتورهای کوچک هم هستند.
میکروسوئیچ ها در چند مورد به عنوان حسگر کاربرد دارند که در ذیل بیان می شود:
-کنترل کردن ایمنی آسانسورها
-شمارش کردن قطعات عبوری
-دستگاه های سکه ای
-بالابرها
-تشخیص دادن انسداد در قسمت خط تولید
-کنترل کردن نوار نقاله در کارخانه ها
-ماشین های برش
عموما زمانی که یک ماشین یا به عبارتی قسمت متحرک ماشین، با اهرم عملیاتی فعال کننده سوئیچ برخورد می کند؛ میکروسوئیچ شروع به کار می کندو مدار الکتریکی کنترل کننده ماشین را فعال می کند.
میکروسوئیچ ها قادر هستند به عنوان دستگاه های پایلوت برای مدارهای کنترل استارت مغناطیسی استفاده شوند و به آن ها امکان می دهد شروع، توقف، کاهش سرعت یا افزایش سرعت موتور را کنترل کنند.
انتخاب کردن میکروسوئیچ از نظر نوع عملکرد متناسب با کاربرد موردنظر خواهد بود. عملکرد سوئیچ ها بر اساس قسمتی که با هدف برخورد می کند، به دو دسته کلی تقسیم می شود:
1- اهرمی
2-پیستونی

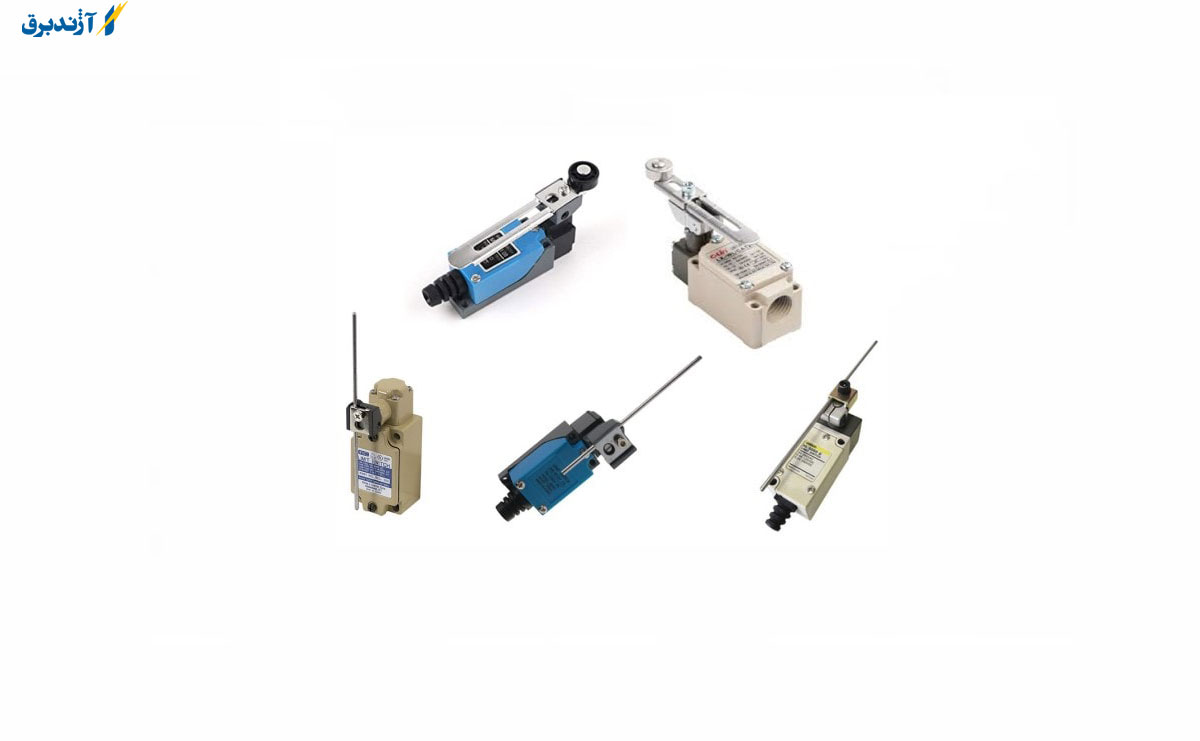

میکروسوئیچ های اهرمی به شکل شعاعی فعال می شوند، یعنی اطراف یک محور می چرخند. بنابراین با حرکت دادن این اهرم به چپ و راست یا بالا و پایین سوئیچ کار می کند. اهرم در این میکروسوئیچ ها می تواند متفاوت باشد. اهرم ها انواع مختلفی دارد که در اینجا چند مورد از آن را ذکر می کنیم
در اهرم های غلتکدار قسمتی که با هدف برخورد می کند غلتکدار است. این غلتک اصطحکاک و در نتیجه نیروی لازم برای فعال کردن اهرم را کمتر می کند. زمانی که نیروی لازم عمال نشود، اهرم به حالت خنثی برمی گردد. این نوع میکروسوئیچ نسبت به انواع دیگر طرفدار بیشتری دارد.
این اهرم مانند اهرم غلتکدار استاندارد است ولی طول اهرم از چند میلی متر تا چند سانتی متر قابل تنظیم است. همچنین قطر غلتک ها متفاوت است و با توجه به شرایط کار تعیین می شوند.
اهرم های میله ای همانند بقیه اهرم ها به شکل شعاعی فعال می شوند اما عملگر این مدل سوئیچ ها میله نازک با طول زیاد است.میله های قابل تنظیم قادر هستند به 10 سانتی متر یا بیشتر برسند.
میله انعطاف پذیر از نظر طول و شکل ظاهری مانند اهرم میله ای هستند ولی برخلاف اهرم های عادی که تنها در یک صفحه فعال می شوند، میله های انعطاف پذیر در هر سمتی می توانند فعال شوند.
این سوئیچ ها را می توان بر روی یک محور نصب کرد تا زمان چرخیدن لولا یا محور، سوئیچ فعال شود.

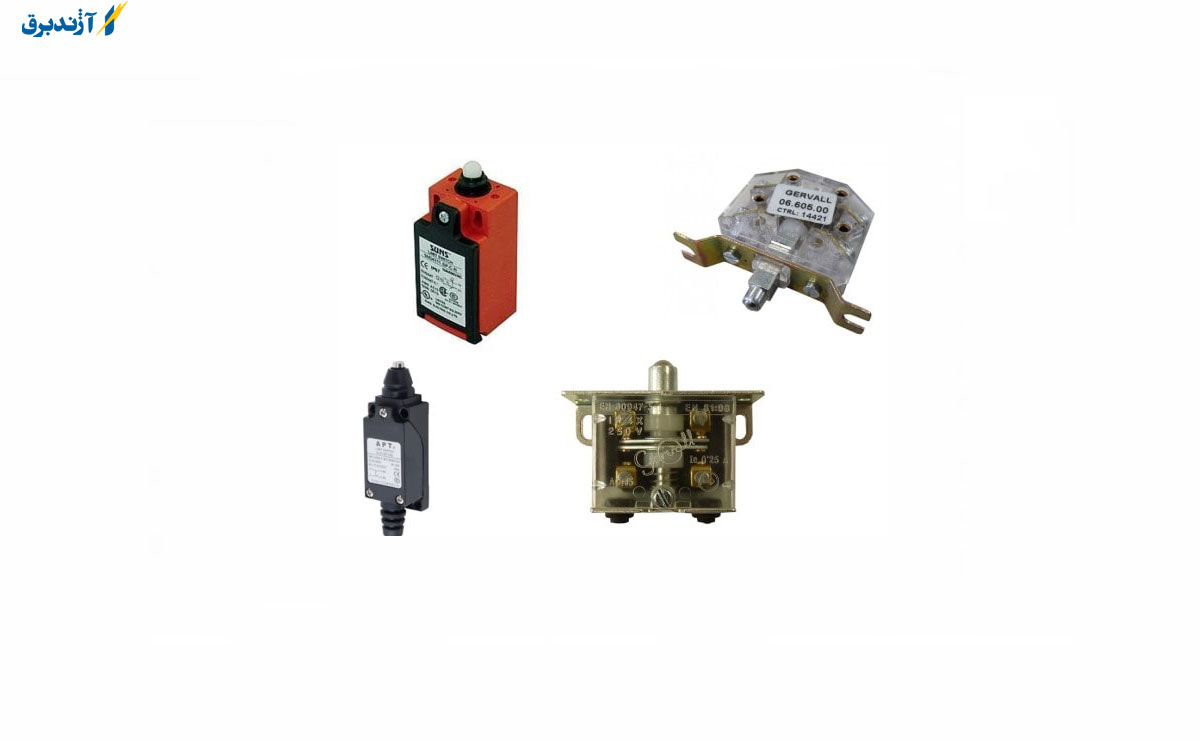

در این مدل میکروسوئیچ با فشردن یا کشیدن پیستون متصل به عملگر، سوئیچ کار می کند. سوئیچ پیستونی متناسب با نوع کاربرد می تواند شامل یک غلتک یا فنر باشد. سوئیچ پیستونی انواع مختلفی دارد که در اینجا به ذکر آنها می پردازیم
پیستون گرد شامل یک پیستون است که با انجام دادن نیروی عمودی فعال می شود. سر پیستون در انواع و سایزهای مختلف موجود است.
در این مدل سوئیچ سر پیستون عمود بر سوئیچ نیست و به شکل جانبی تعبیه شده است و از این نظر با پیستون گرد معمولی فرق دارد.

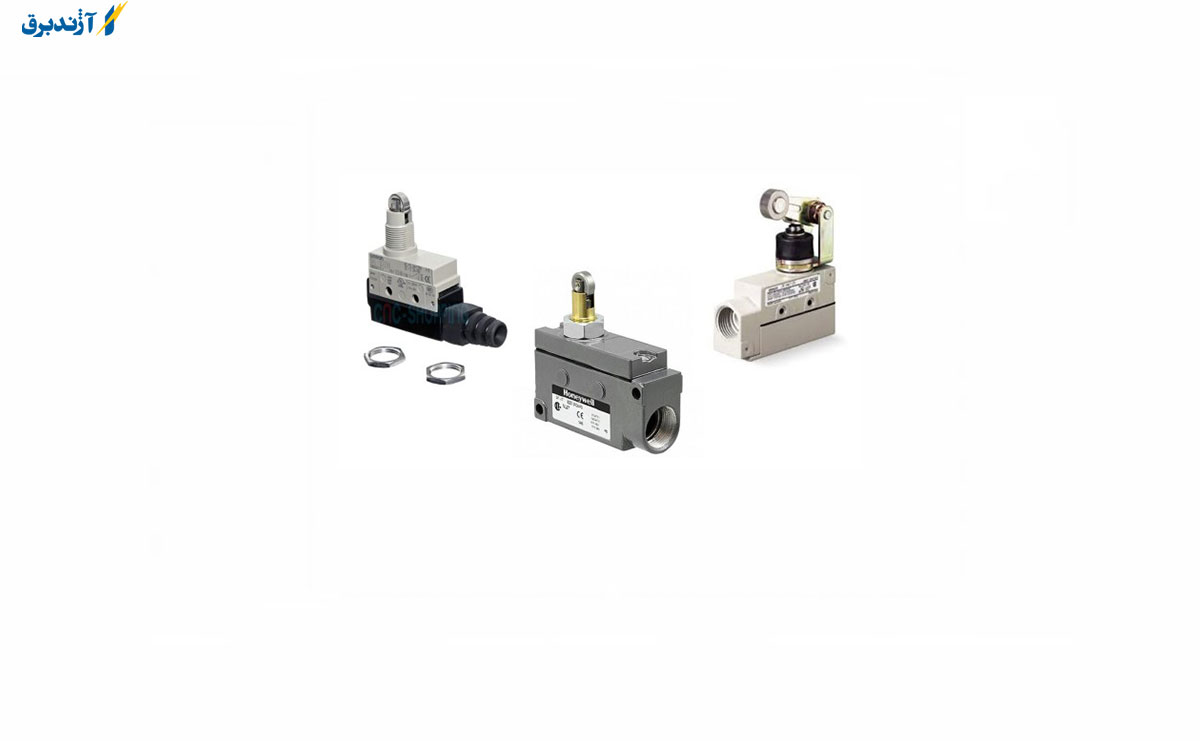

در مواردی که سمت اعمال نیرو عمود نیست می توان از سوئیچ مدل پیستونی غلتکدار استفاده کرد.غلتک قسمتی از نیروی غیر عمود را به نیروی عمود تبدیل می کند که می تواند پیستون را فعال کند.
تفاوت این نوع سوئیچ با حالت پیستون غلتکدار معمولی، مکان قرارگیری پیستون نسبت به سوئیچ است.در این مدل پیستون به شکل جانبی نسبت به سوئیچ قرار گرفته است.
در این سوئیچ ها با کشیدن یا سفت شدن طناب وصل شده به سوئیچ، فنر داخلی باز شده و در نتیجه سوئیچ فعال می شود.
میکروسوئیچ ها از نظر واکنشی که به تحریک یا نیروی اعمالی نشان می دهند دسته بندی می شوند.
در وضعیت عادی زمانی که نیرویی به میکروسوئیچ اعمال نشود اهرم و در نتیجه کنتاکت ها به شکل عادی بر می گردند.
سوئیچ های قفل و تنظیم مجدد در عملکردهای مختلف کاربردهای مختلفی دارند.این سوئیچ ها بعد از فعال شدن به شکل عادی برنمی گردند و بایستی این کار به وسیله اپراتور انجام شود.
عموما این سوئیچ با یک کلید همراه است.بعد از برداشتن کلید از سوراخ، سوئیچ فعال می شود و با بازگشت کلید به سوراخ کنتاکت ها غیرفعال می شوند.
میکروسوئیچ ها دارای چند مزیت برای طراحی هستند که از جمله می توان به مواردی اشاره کرد که عبارتند از:
-از نظر طراحی مدار غالبا ساده و سر راست هستند.
-معمولا در هر محیط صنعتی به خوبی و راحتی کار می کنند.
-دقت و تکرارپذیری بالایی دارند.
-این قطعه ها مصرف برق کمتری دارند و کم مصرف هستند.
-قابلیت سوئیچینگ بارهای القایی زیاد را دارند.
-قادر هستند که از آن ها برای سوئیچینگ چندین بار استفاده کرد.
-نصب کردن آن ها ساده است.
-مقاومت فیزیکی خوبی دارند و در مکان های پرخطر قابل اعتماد هستند و کاربرد دارند.
-عموما کنتاکت های الکتریکی توانمندی دارند، به این معنی که می توان از آن ها برای تغییر دادن مستقیم جریان بالاتر بدون نیاز به استفاده از رله کنترل ثانویه استفاده کرد.
-افت ولتاژ کمتری دارند و در مقابل نویز الکتریکی قوی هستند.
میکروسوئیچ ها همچنین عیب هایی دارند؛ بنابراین ممکن است برای هر کاربردی مناسب نباشند و محدودیت هایی ایجاد کنند.
چند مورد از عیب های این قطعه پرکاربرد شامل موارد زیر می باشد که عبارتند از:
-از آن جاکه میکروسوئیچ ها به کارکرد مکانیکی متکی هستند، عموما در تجهیزاتی که با سرعت نسبتاً کم کار می کنند، استفاده می شوند.
-این قطعه ها حسگرهای تماسی هستند، به این معنی که برای فعال شدن نیازمند تماس فیزیکی با هدف دارند.
- طراحی مکانیکی آن ها به گونه ای است که دستگاه ها با گذشت زمان دچار سایش یا فرسودگی مکانیکی می شوند و در پایان نیازمند تعویض می شوند.
