مدار فرمان و قدرت چیست؟ معرفی کامل، آشنایی با ویژگی‌ها و تفاوت‌ها

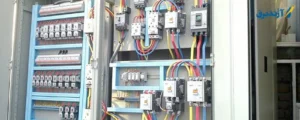

در تمامی سیستم‌های الکتریکی صنعتی و ساختمانی، دو بخش اساسی و مکمل وجود دارد: مدار فرمان و مدار قدرت. شناخت دقیق این دو بخش، پیش‌نیاز طراحی صحیح تابلو برق و بهره‌برداری ایمن از آن در هر پروژه صنعتی یا ساختمانی محسوب می‌شود.
مدار قدرت وظیفه انتقال انرژی الکتریکی از منبع تا بار مصرفی را بر عهده دارد. در مقابل، مدار فرمان نقش مدیریت، کنترل و حفاظت از مدار قدرت را ایفا می‌کند. این دو سیستم، مکمل یکدیگر هستند و بدون هماهنگی میان آن‌ها، هیچ گونه کنترل مؤثری بر بار الکتریکی امکان‌پذیر نخواهد بود.

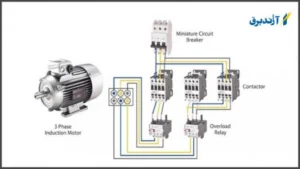

تعریف مدار قدرت
مدار قدرت همان بخش اصلی در سیستم‌های الکتریکی است که مستقیماً با انتقال جریان برق به سمت مصرف‌کننده سروکار دارد. به‌عبارتی، این مدار برق را از منبع گرفته و به موتور، لامپ یا هر نوع بار الکتریکی دیگر می‌رساند. در سیستم‌های صنعتی، این بار می‌تواند شامل یک موتور القایی سه‌فاز یا یک المنت گرمایشی باشد.
تا پیش از ظهور مدارهای فرمان، کنترل تجهیزات الکتریکی صرفاً با دستکاری مستقیم در سیم‌کشی انجام می‌شد. اما امروزه حتی در تجهیزات مدرنی مانند UPSها، شارژرهای موبایل، لپ‌تاپ‌ها و منابع تغذیه سوئیچینگ نیز ساختار مدار قدرت نقش محوری دارد.
مثال کاربردی: در یک کارخانه تولید مواد غذایی، موتورهای زیادی وظیفه هم‌زدن، انتقال یا بسته‌بندی محصولات را دارند. مدار قدرت جریان لازم را برای این موتورها تأمین می‌کند. بدون آن، هیچ حرکتی در خط تولید صورت نمی‌گیرد.

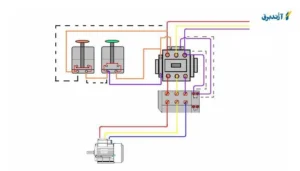

مدار فرمان چیست؟
مدار فرمان (Control Circuit) مجموعه‌ای از اجزای کنترلی مانند سوئیچ‌ها، تایمرها، کنتاکتورها، رله‌ها و سنسورها است که وظیفه هدایت و نظارت بر عملکرد مدار قدرت را بر عهده دارد. هرگاه بخواهیم عملکرد موتوری را به شکل اتوماتیک کنترل کنیم، مانند راه‌اندازی با تاخیر، توقف اضطراری، یا اجرای حالت ایمن در خطا، از مدار فرمان استفاده می‌شود.
بنابراین، از یک سوئیچ ساده روشن/خاموش تا سیستم‌های پیچیده PLC، همگی زیرمجموعه مدار فرمان محسوب می‌شوند.
وظایف مدار فرمان
عملکرد مدار فرمان فراتر از صدور فرمان روشن و خاموش است. این مدار وظایف زیر را نیز انجام می‌دهد:
- کنترل دقیق و چند مرحله‌ای عملکرد تجهیزات، مثلاً فعال‌سازی چند موتور با توالی مشخص؛
- ایجاد محدودیت‌های حفاظتی با کمک سنسورها برای جلوگیری از آسیب فنی به بار؛
- اعلام وضعیت سیستم و خطاها از طریق چراغ سیگنال یا بوق هشدار؛
- کاهش مصرف انرژی از طریق خاموش کردن بارهای غیرفعال یا نیمه‌فعال؛
- هماهنگی میان تجهیزات مختلف برای اجرای فرآیندهای پیچیده صنعتی.
اجزای مدار فرمان
قطعاتی که در مدار فرمان مورد استفاده قرار می‌گیرند، می‌توانند مشابه قطعات مدار قدرت باشند، ولی اغلب با ولتاژ کاری پایین‌تر طراحی شده‌اند:
- کنتاکتور
- تایمر
- کلید مینیاتوری
- رله
- شستی استارت و استاپ
- چراغ سیگنال
- سوئیچ‌های مختلف
قطعات کاربردی در مدار قدرت و فرمان
کلیدها ابزار ابتدایی کنترل در مدارهای الکتریکی هستند. آن‌ها در انواع ساده (مکانیکی) و مرکب (الکترومغناطیسی) دسته‌بندی می‌شوند. نوع مرکب مانند کنتاکتورها و رله‌ها از طریق انرژی برق فعال می‌شوند و بیشتر در اتوماسیون صنعتی کاربرد دارند.
تایمرها نقش تنظیم زمان در مدار را ایفا می‌کنند. به‌عنوان مثال، برای خاموش شدن خودکار یک فن تهویه پس از ۳۰ دقیقه، تایمر مناسب‌ترین راهکار است.
شستی‌ها ابزار دستی برای صدور فرمان استارت یا استاپ هستند. شستی‌ها در مدل‌های مختلفی چون Stop، Start و ترکیبی تولید می‌شوند.
کنتاکتورها به‌عنوان سوئیچ‌های مغناطیسی عمل کرده و قلب بسیاری از مدارات فرمان را تشکیل می‌دهند.
تفاوت مدار فرمان و مدار قدرت
مهم‌ترین تفاوت این دو مدار در نوع عملکرد و سطح ولتاژ آن‌ها است. مدار قدرت معمولاً با ولتاژ سه‌فاز کار می‌کند و جریان بالایی را منتقل می‌نماید. اما مدار فرمان با برق تک‌فاز یا حتی DC کار کرده و فقط وظیفه کنترل مدار قدرت را بر عهده دارد.
برای مثال، یک تایمر در مدار فرمان می‌تواند تعیین کند که کنتاکتور مدار قدرت در چه زمانی وصل یا قطع شود. مدار قدرت به‌تنهایی توان راه‌اندازی سیستم را دارد، ولی بدون مدار فرمان نمی‌توان آن را مدیریت یا ایمن‌سازی کرد.
اصول طراحی مدارهای فرمان و قدرت
فرآیند طراحی باید از یک دیاگرام ساده یا توصیف عملکرد شروع شود. سپس مدار قدرت طراحی و ترسیم می‌شود و اجزای مربوط به آن مانند نوع کنتاکتور، فیوزها و نوع حفاظت مشخص می‌گردد. در نهایت مدار فرمان به‌عنوان مکمل آن با در نظر گرفتن نیازهای کنترلی سیستم تهیه می‌شود. شناخت کامل از هدف پروژه، مهم‌ترین اصل در طراحی است.
کنترل بار چیست و چه وظیفه‌ای دارد؟
یکی از تجهیزات حیاتی در مدار قدرت، کنترل بار یا رله کنترل بار است. این تجهیز در زمان اضافه‌بار، مدار را قطع کرده و از تجهیزات حساس مانند الکتروموتور در برابر آسیب محافظت می‌کند. معمولاً شامل تایمر تاخیر در وصل و قطع، تنظیم جریان و مدیریت ولتاژ نیز هست. در سیستم‌های صنعتی سنگین که موتورهای چند ده کیلوواتی فعال هستند، وجود کنترل بار ضروری است.
چرا استفاده از محصولات CNTD در مدار فرمان و قدرت هوشمندانه است؟
محصولات CNTD که توسط شرکت آژند برق به صورت رسمی تأمین می‌شوند، دارای کیفیت ساخت بالا، عمر طولانی، پایداری عملکرد در شرایط سخت صنعتی و طراحی سازگار با استانداردهای بین‌المللی هستند.
به‌عنوان مثال، در سیستم خط تولید نساجی که نیاز به کنترل لحظه‌ای چندین موتور و سنسور حرارتی دارد، استفاده از شستی‌ها و میکروسوئیچ‌های صنعتی CNTD که دارای گواهی کیفیت CE و IP بالا هستند، تضمین‌کننده عملکرد دقیق در شرایط مرطوب و پر گرد و غبار خواهد بود. این تجهیزات نه‌تنها هزینه تعمیرات را کاهش می‌دهند، بلکه با افزایش دقت کنترل، بهره‌وری خط تولید را نیز بالا می‌برند.
نتیجه‌گیری
مدارات فرمان و قدرت، ستون فقرات سامانه‌های الکتریکی مدرن هستند. بدون شناخت کافی از این مفاهیم، طراحی تابلو برق، انتخاب تجهیزات مناسب و کنترل ایمن بارهای الکتریکی امکان‌پذیر نخواهد بود. با به‌کارگیری محصولات باکیفیت نظیر تجهیزات CNTD و رعایت اصول طراحی مهندسی، می‌توان کارایی، ایمنی و طول عمر سیستم‌های برقی را به‌صورت قابل توجهی افزایش داد.
