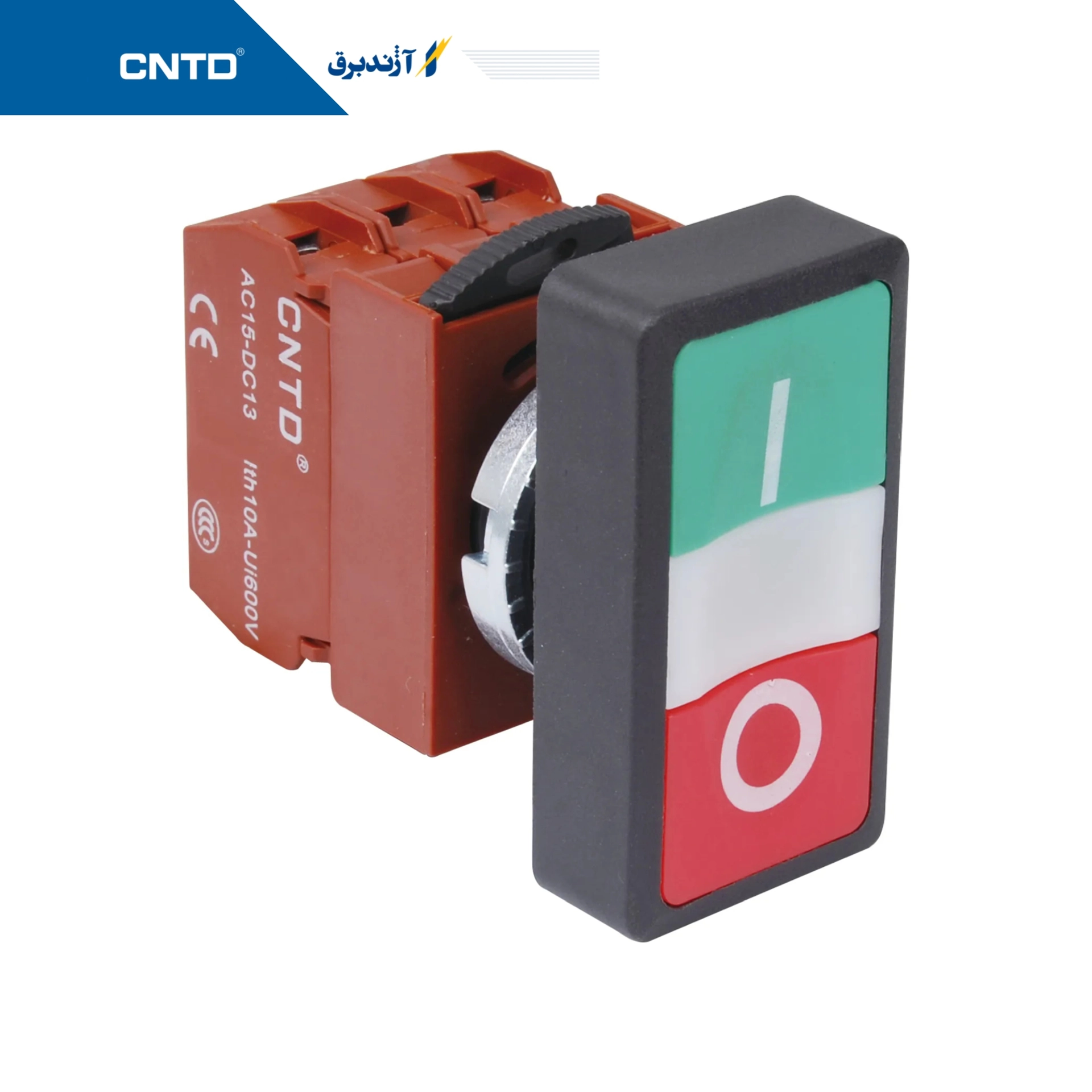

شستی دوبل چراغدار قطر 22mm

شستی دوبل چراغدار قطر 22mm

شاسی استارت با پوشش باتن از تجهیزات فرمان می باشد. عامل تحریک این وسیله دست می باشد و برای اعمال فرمان وصل و یا قطع در یک مدار به کار می رود. اما به طور کلی این وسیله برای کنترل برخی از کارها یک ماشین یا فرایند می باشد. از مهم ترین کاربرد های این وسیله می توان استفاده آن در تابلو های صنعتی برق برای راه اندازی موتور می باشد. به طور معمول برای نشان دادن فرمان قطع از رنگ قرمز استفاده می شود. دکمه ها معمولا از یک متریال سخت همچون فلز و یا پلاستیک ساخته می شوند.

مشخصات فنی

تعداد کنتاکت: 1NO+1NC

عملکرد:

AC15 Type: 250VAC/16A, DC13 Type: 250VDC/0.6A

ولتاژ قابل تحمل:

2500VAC 50Hz, 1 minute

طول عمر الکتریکی:

Contact block AC15 250VAC/6A >1000000

طول عمر لامپ:

Lamp 1,000hour，LED 1,000hour

محدوده دمای کاری: منفی 20 الی مثبت 70 درجه سانتی گراد بدون یخ زدگی

ساختار حفاظتی IP40 (استاندارد IEC)

شستی دوبل چیست؟

شستی (Push Button) و انواع مختلف آن، از کاربردی‌ترین قطعات در طراحی مدار فرمان سیستم‌های برق صنعتی هستند. این کلیدها عملکردی ضربه‌ای دارند و برای تولید فرمان‌های پالس گونه طراحی ‌شده‌اند. حضور انواع شستی روش طراحی مدارهای برق صنعتی را ساده‌تر و کاربردی‌تر خواهد کرد.

Push Buttonها برای تولید سیگنال‌های پالس مانند در عملکرد دستی طراحی شده‌اند. احتمالاً همه شما با عملکرد انواع کلید آشنا هستید. اما کلید‌های معمولی قابلیت بازگشت به حالت اولیه ندارند. این در حالی است که در فضاهای صنعتی به عملکرد اتوماتیک‌تری نیاز داریم.

انواع Push Button با طراحی‌های ویژه از قابلیت تولید فرمان‌های ضربه ای در سیستم‌های برق صنعتی برخوردار هستند. با استفاده مناسب از انواع شستی می‌توانیم طیف گسترده از قابلیت‌های کارکرد دستی در مدار‌های فرمان برق صنعتی را پیاده سازی کنیم.

اجزای شستی

شستی ها از اجزای مختلفی مانند بدنه، عملگرد و پلاتین ها تشکیل شده اند. مجموعه ی این قطعات با روش های مختلفی روی سطح بیرونی تابلو برق مانند درب آن قرار می گیرند. سیم بندی شستی با توجه به تعداد و انواع پلاتین های آن انجام می شود. معمولا هر پلاتین یا کنتاکت دارای یک ورودی و خروجی بوده که توسط اعداد و حروف مشخص شده اند.

اصول کارکرد انواع شستی

مدارهای فرمان را بر پایه عملکردهای لحظه‌ای طراحی می‌کنند. قابلیت برگشت پذیر بودن Push Button ها به عملکرد لحظه‌ای آنها انجامیده که کاملا مناسب طراحی انواع مدار فرمان برق صنعتی است. در طراحی انواع Push Button از فنر‌هایی برای بازگشت کلید به حالت اولیه استفاده شده است.

هر کدام از این Push Buttonها دارای تیغه‌های NO و یا NC هستند که در صورت فشار دادن، وضعیت آنها تغییر می‌کند. اما با برداشتن فشار، موقعیت کلید تحت تاثیر قدرت فنر به حالت اولیه باز می‌گردد. به این ترتیب با هر بار فشردن Push Buttonها یک فرمان پالس مانند تولید می‌شود. این پالس تا زمان فشردن کلید ادامه دارد. اما در طراحی بسیاری از مدارهای فرمان برق صنعتی حضور لحظه‌ای همین پالس کافی است تا مجموعه دستورالعمل‌هایی انجام شود.

به این ترتیب و از نگاه عملیاتی انواع Push Button کلید‌هایی با قابلیت تولید فرمان دیجیتالی هستند. این کلیدها برای تولید فرمان صفر و یک یا همان یک پالس الکتریکی در مدار‌های متنوع برق صنعتی و خانگی و حتی طراحی تجهیزات الکتریکی استفاده می‌شوند.
