لیمیت سوئیچ تجهیزی الکترومکانیکی است که به وسیله نیروی فیزیکی وارده از یک جسم خارجی عمل می کند. لیمیت سوئیچ ها را می توان جزء سنسورهای تماسی دسته بندی کرد، که به طور گسترده برای تشخیص حضور یا موقعیت اشیاء در کاربردهای صنعتی استفاده می شوند. واژه لیمیت سوئیچ (switch Limit ) یا سوئیچ حد یا سوئیچ محدود کننده از عملکرد این تجهیز گرفته شده است.
کلید حد یا لیمیت سوئیچ (Limit Switch) قطعه‌ای از تجهیزات الکترومکانیکی است که با استفاده از قطعات مکانیکی با حضور یک ماده یا شی‌ء شروع به فعالیت می‌کند. از میکرو سوئیچ‌ها برای کنترل حد، کنترل حالت، نمایش وضعیت، شمارش قطعه و سایر موارد استفاده می‌شود. لیمیت سوئیچ‌ها معمولاً در تنظیمات صنعتی امکان تشخیص حضور و نزدیکی یا عدم وجود یک ماده یا شی‌ء را دارند. به ليميت سوئیچ‌هایی که در ابعاد کوچک ساخته می‌شوند ميکروسوئيچ هم گفته می‌شود.
ویژگی های محصول
1.استحکام مکانیکی بالا، متشکل از پلاستیک فشرده و ریخته گری آلومینیومی
2. اندازه کوچک، ساخت و ساز ضد آب و ضد روغن
3. طراحی مناسب برای کابل کشی راحت
4. محرک برای کاربردهای مختلف
مشخصات فنی
|
Operation speed
|
1mm-1m/s
|
|
Operating frequency
|
Electical: 30 operations/min
|
|
Contact resistance
|
25mΩ max. (initial value）
|
|
Insulation resistance
|
100mΩ min. （below 500VDC）
|
|
Dielectric strength
|
1500VAC, 50/60 Hz for 1 minute between current-carrying and non--current-carrying metal parts
|
|
1500VAC, 50/60 Hz for 1 minute between current-carrying and non--current-carrying metal parts
|
|
1500VAC, 50/60 Hz for 1 minute between each terminal and ground
|
|
Vibration
|
10-55Hz,1.5mm double amplitude
|
|
Shock
|
Mechanical durable: 1, 000m/Sec2 (about 100G’S)
Malfunction: 300m/Sec2 (about30G’S)
|
|
Ambient temperature
|
Using：-20~+80℃（With no icing）
|
|
Humidity
|
<95% RH
|
|
Electrical life
|
500,000 operations above
|
|
Protection level
|
IP66
|
|
contact
|
1NO+1NC
|
:جریان نامی
|
Rated Voltage
|
Noninductive Load (A)
|
Inductive Load (A)
|
|
Resistance Load
|
Lamp Load
|
Inductive Load
|
Motor Load
|
|
NC
|
NO
|
NC
|
NO
|
NC
|
NO
|
NC
|
NO
|
|
125VAC
|
10
|
3
|
1.5
|
10
|
5
|
2.0
|
|
250VAC
|
5
|
2
|
1
|
5
|
3
|
1.0
|
|
480VAC
|
3
|
1.5
|
0.8
|
3
|
1.5
|
0.8
|
|
600VAC
|
1
|
1
|
0.5
|
1.5
|
1
|
0.5
|
|
8VDC
|
10
|
6
|
3
|
10
|
6
|
|
14VDC
|
10
|
6
|
3
|
10
|
6
|
|
30VDC
|
6
|
4
|
3
|
6
|
4
|
|
125VDC
|
0.8
|
0.2
|
0.2
|
0.8
|
0.2
|
|
250VDC
|
0.4
|
0.1
|
0.1
|
0.4
|
0.1
|

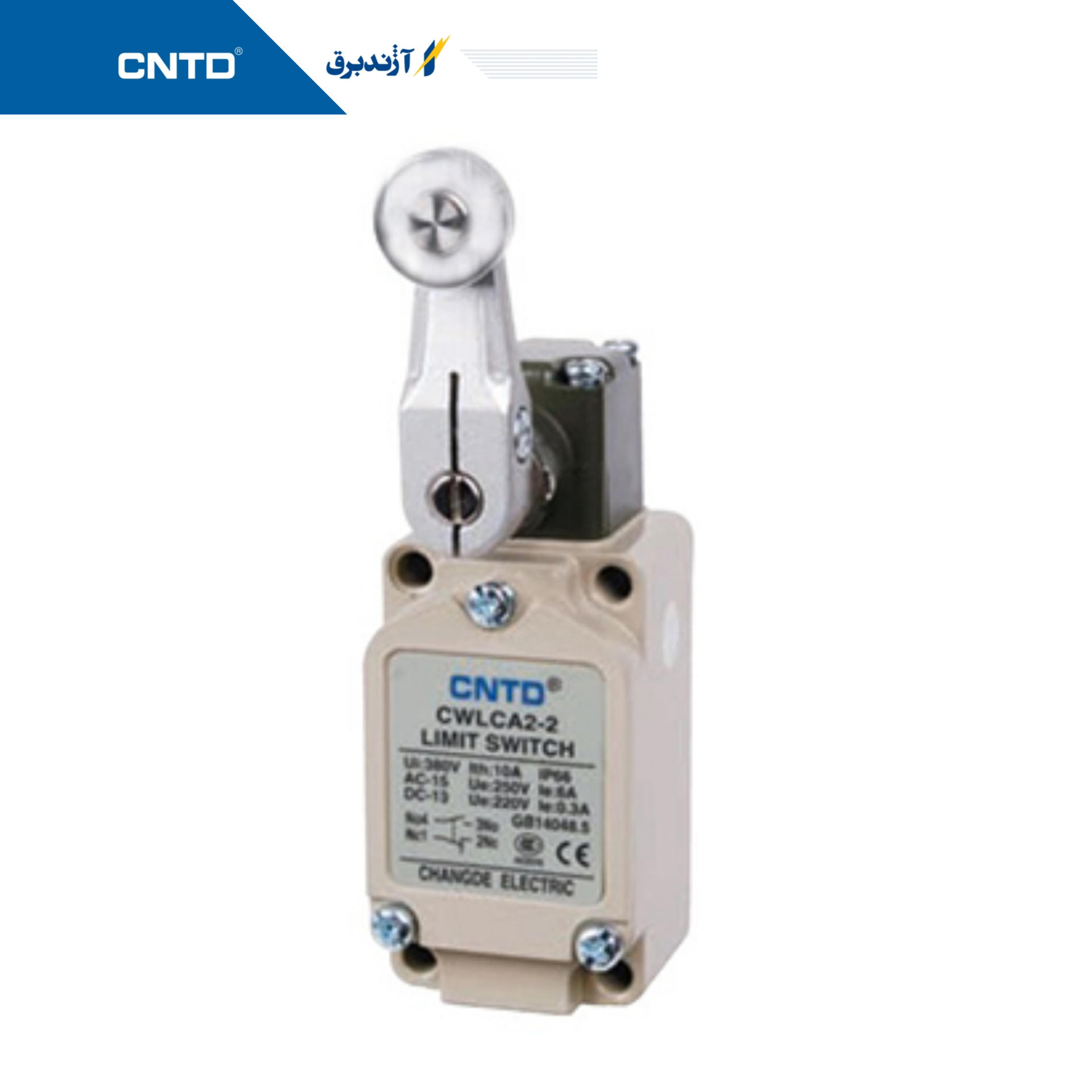

ویژگی‌ها و مزایای لیمیت سوییچ دو طرف تیپ سنگین طرح امرن CWLCA2-2
قابلیت نصب در در هر محیط صنعتی
دقت بالا و خاصیت تکرارپذیری
مصرف انرژی الکتریکی پایین
امکان کنترل چند آیتم با یکدیگر
مشخصات فنی لیمیت سوییچ دو طرف تیپ سنگین طرح امرن CWLCA2-2
Actuator: عملگر یا محرک است که جسم مورد نظر با آن برخورد می کند.
Operating Head: پوششی است که منجر به حرکت عملگر یا تغییر در کنتاکت ها می شود.
Switch Body: کنتاکت های NO (در حالت عادی-باز) و NC (در حالت عادی-بسته)، در این محل قرار می گیرند.
لیمیت سوئیچ های معمولی دارای دو کنتاکت NO و NC هستند که به آنها Single Pole می گویند و انواع دیگر آن دارای چهار کنتاکت هستند که به آنها Double Pole می گویند. همچنین کنتاکت لیمیت سوئیچ ها به ولتاژ AC و DC و یا هر دو متصل می شوند.
این تجهیزات در ابتدا به منظور محدود نمودن حرکت اجسام استفاده شدند و به همین خاطر به کلیدهای محدود کننده یا لیمیت سوئیچ ها معروف شدند.
عملکرد لیمیت سوئیچ
همانطور که قبلا اشاره شد، لیمیت سوئیچ یک دستگاه الکترومکانیکی است که از یک اهرم متصل به کنتاکت های الکتریکی تشکیل شده است. هنگامی که یک جسم در تماس فیزیکی با اهرم قرار می گیرد، حرکت اهرم باعث می شود که کنتاکت های الکتریکی درون سوئیچ یا بسته شوند (برای یک مدار Normally Open) یا (برای یک مدار Normally Close) مسیر جریان الکتریکی را باز کنند.
چه نکاتی را در مورد انتخاب یک لیمیت سوئیچ باید رعایت نمود؟
1-نوع لیمیت سوئیچ (اهرمی، قرقره‌ای، فشاری و...)
2-جنس بدنه لیمیت سوئیچ (فلزی، باکلیت)
3-شکل ظاهری لیمیت سوئیچ
کنترل عمل لیمیت سوئیچ
کنترل این کلید توسط عوامل مختلفی مانند دما، موقعیت و فشار قابل انجام است. این سوئیچ عمدتاً طوری طراحی شده است که فقط پس از رسیدن به یک حد ثابت کار کند و عموماً از طریق تماس با استفاده از یک جسم مانند بادامک فعال می شود.
