    تولید کننده: CNTD

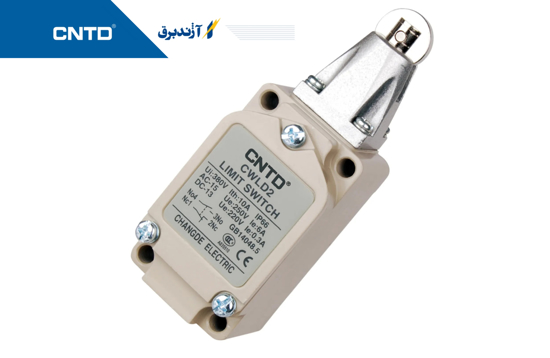

    میکروسوییچ فشاری قرقره دار تیپ سنگین طرح امرن مدل CWLD2

    €3956000/00
    شناسه کالا در انبار: CWLD2

    ویژگی های محصول



    1.استحکام مکانیکی بالا، متشکل از پلاستیک فشرده و ریخته گری آلومینیومی

    2. اندازه کوچک، ساخت و ساز ضد آب و ضد روغن

    3. طراحی مناسب برای کابل کشی راحت

    4. محرک برای کاربردهای مختلف



    مشخصات فنی



    Operation speed

    1mm-1m/s

    Operating frequency

    Electical: 30 operations/min

    Contact resistance

    25mΩ max. (initial value)

    Insulation resistance

    100mΩ min. (below 500VDC)



    Dielectric strength

    1500VAC, 50/60 Hz for 1 minute between current-carrying and non--current-carrying metal parts

    1500VAC, 50/60 Hz for 1 minute between current-carrying and non--current-carrying metal parts

    1500VAC, 50/60 Hz for 1 minute between each terminal and ground

     Vibration

    10-55Hz,1.5mm double amplitude



    Shock



    Mechanical durable: 1, 000m/Sec2 (about 100G’S)
    Malfunction: 300m/Sec2 (about30G’S)



    Ambient temperature

    Using:-20~+80℃(With no icing)

    Humidity

    <95% RH

    Electrical life

    500,000 operations above

    Protection level

    IP66

    contact

    1NO+1NC



    :جریان نامی





    Rated Voltage

    Noninductive Load (A)

    Inductive Load (A)

    Resistance Load

    Lamp Load

    Inductive Load

    Motor Load

    NC

    NO

    NC

    NO

    NC

    NO

    NC

    NO

    125VAC

    10

    3

    1.5

    10

    5

    2.0

    250VAC

    5

    2

    1

    5

    3

    1.0

    480VAC

    3

    1.5

    0.8

    3

    1.5

    0.8

    600VAC

    1

    1

    0.5

    1.5

    1

    0.5

    8VDC

    10

    6

    3

    10

    6

    14VDC

    10

    6

    3

    10

    6

    30VDC

    6

    4

    3

    6

    4

    125VDC

    0.8

    0.2

    0.2

    0.8

    0.2

    250VDC

    0.4

    0.1

    0.1

    0.4

    0.1







    انواع میکروسوئیچ های فشاری



    انواع میکروسوئیچ های فشاری عبارتند از :

    1. میکروسوئیچ های فشاری دوطرفه (SPDT) : این نوع میکروسوئیچ ها دارای سه پایه هستند و در حالت استراحت اتصال با یکی از پایه ها و در حالت فشار داده شدن با اتصال به پایه دیگری کار میکنند.

    2. میکروسوئیچ های فشاری کروزلازینگ (SPST-NC) : این نوع میکروسوئیچ ها فقط در حالت استراحت باز (Normal Close) فعال هستند و در حالت فشار داده شدن قطع میشوند.

    3. میکروسوئیچ های فشاری کروزلازینگ دوطرفه (DPST-NC) : این نوع میکروسوئیچ ها در حالت استراحت باز (Normal Close) با دو پایه کار میکنند و در حالت فشار داده شدن همزمان دو پایه قطع میشوند.



    ساختار داخلی و نحوه عملکرد میکروسوئیچ

    ساختار داخلی میکروسوئیچ ها دقیقاً مثل یک پوش باتن دوبل است و
    معمولاً یک کنتاک NO (در حالت عادی باز) و یک کنتاکت NC (در حالت عادی بسته) دارند.

    میکروسوئیچ ها تماسی هستند اما قطعات مشابه، مانند سنسورهای مجاورتیالقایی یا خازنی یا سنسورهای فوتو الکتریک بدون نیاز به تماس با جسم می توانند عملکردی مشابه میکروسوئیچ ها داشته باشند.

    البته میکروسوئیچ ها نسبت به سنسورهای مجاورتی قادر به تحمل جریان های بالاتر و فعالیت های مکانیکی سنگین تر هستند.

    به طور کلی میکروسوئیچ متشکل از چهار جزء اصلی زیر است:

    1- اهرمی که هدف با آن برخورد می کند. هر میکروسوئیچ یک شاسی دارد که
    با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت ها تغییر وضعیت خواهند داد.

    2- عملگر بخشی است که به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.

    3- بدنه سوئیچ که شامل کنتاکت هاست و حالت آن توسط عملگر کنترل می شود.

    4- پایانه های الکتریکی که به کنتاکت های سوئیچ متصل شده و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می کنند.



    کاربرد میکروسوئیچ

    ازجمله کاربرد میکروسوئیچ در تابلو‌های کنترل به ویژه مدار فرمان است که عمل قطع و وصل جریان الکتریکی مدار را کنترل می‌کند. میکروسوئیچ معمولا یک مکانیسم فنری دارد که به سرعت عملکرد آن کمک می‌کند و با کوچک‌ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت‌ها را انجام خواهد شد. ولتاژ و جریان کار و طراحی بازوی (شاسی) میکروسوئیچ‌ها متناسب با کاربرد متفاوت خواهد بود. از جمله کاربرد های دیگر میکروسوئیچ‌ می توان به موارد زیر اشاره کرد:

    • کنترل ایمنی آسانسور‌ها و بالابر‌ها
    • شمارش قطعات عبوری
    • اتوموبیل سازی
    • تشخیص انسداد در خط تولید
    • کنترل نوار نقاله در کارخانه‌ها
    • رباتیک و برد‌های مختلف



    مزایای میکروسوئیچ ها  :

    قیمت اقتصادی

    سهولت در نصب و عملکر آسان

    دقت بالا

    طول عمر بالا

    قابلیت تحمل جریان بالاتر نسبت به سنسور ها

    مقاوم در برابر نویز

    کاربرد و انواع مختلف



    میکروسوییچ ها با توجه جریان و ولتاژی که از خود عبور دهند تقسیم بندی می شوند و در شکل ها و انواع گوناگون به فروش می رسند.







    • سرعت عمل كرد بالا
    • توانائي عمل در محيط 10-~80+درجه سانتیگراد
    • داراي كنتاكت NO+NC
    • دارای قرقره فلزي، استنلس استيل
    • داراي كلاس IP66
