تابلو برق دو کنتوره چیست و چه کارایی دارد؟

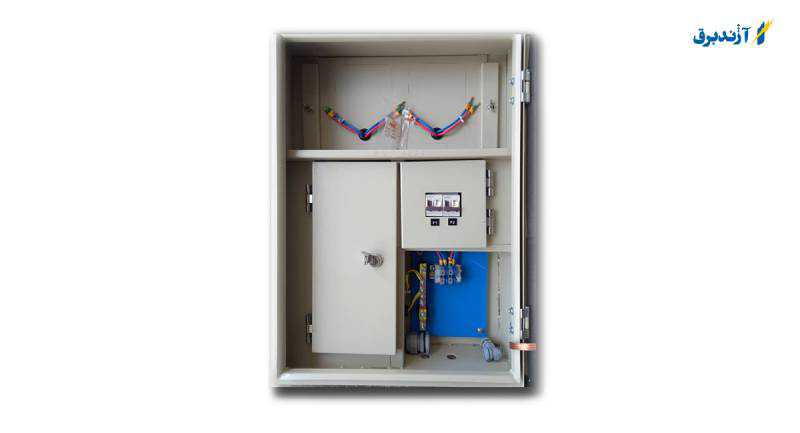

پانل های اصلی تابلوی برق در اندازه ها و پیکربندی های زیادی وجود دارند. یک پانل ممکن است در خارج از خانه نصب شود، یا جدا از کنتور برق یا همراه با آن، یا روی دیوار داخلی پشت کنتور قرار گیرد. یک پانل اصلی سه سیم، سرویس برق ورودی را دریافت می کند و کابل ها و سیم های کوچکتر را به پنل های فرعی و مدارها در سراسر خانه هدایت می کند. در اینجا به منظور آشناییی بیشتر با تابلو برق دو کنتوره لازم است ادامه مطلب را بررسی کنید تا بتوانید اطلاعات بیشتری در این حوزه کسب کنید.

نکات قابل توجه در بررسی کارایی تابلو برق دو کنتوره

در پشت کلیدهای مدار پانل اصلی، برق از طریق میله ‌های شارژ شده (دو میله‌ای که کلیدهای مدار بر روی آن می ‌چسبند) منتقل می ‌شود. خطوط برق به دو شاخه بالای پایه کنتور متصل می شوند. قطع کننده های مدار اصلی وقتی که کنتور در جای خود قرار دارد، برق را از دو شاخه پایین می کشند تا مدار کامل شود. قطع کننده های اصلی، برق را به دو میله می رسانند که به نوبه خود آن را به مدار شکن های ثانویه منتقل می کنند.

در بررسی نقشه برق صنعتی و انواع آن دو کنتوره باید بدانید که برای ایمنی، تمام مدارها باید به زمین متصل شوند: یک هادی پیوسته (اغلب مس جامد) باید از رابط خنثی داخل پانل به زمینی مانند لوله آب یا میله فلزی که مستقیماً به زمین هدایت می شود، وصل گردد.

تابلوی اصلی نیز شامل نوعی وسیله مکانیکی برای قطع مدارهای الکتریکی از برق ورودی است. در اکثر سیستم های برقی، این دستگاه یک قطع کننده مدار است. قطع کننده مدار کلیدی است که ممکن است به صورت دستی خاموش شود یا به طور خودکار در اثر نقص در سیستم الکتریکی خاموش شود، معمولاً یک بار اضافی که می تواند باعث گرم شدن سیم ها یا حتی آتش گرفتن آن شود.

انواع دیگر قطع‌کننده‌ ها از اهرم ‌ها و فیوزها استفاده می ‌کنند، شما یک اهرم را پایین می‌کشید یا فیوز را بیرون می‌کشید تا برق مدارهای خانه را قطع کنید. در بررسی عملکرد تابلو برق دو کنتوره حداکثر آمپراژی که یک پنل سرویس می تواند در یک زمان ارائه دهد، روی بریکر اصلی مشخص شده است. برای اکثر خانه ها، یک برق 100 آمپر برای رفع تمام نیازهای الکتریکی کافی است. با این حال، بسیاری از سازندگان خانه های جدید اکنون خدمات 150 آمپر یا 200 آمپر را برای اطمینان از ظرفیت زیاد نصب می کنند. پانل های خدمات برقی با شدت 60 آمپر یا کمتر برای نیازهای امروزی سایز کمتری دارند.

هر قطع کننده مدار با توجه به نوع سیم و بار مورد نیاز روی مدار درجه بندی می شود. معمولی ترین ظرفیت برای روشنایی و مدارهای پریز 20 آمپر و 15 آمپر است. بریکرهای استاندارد مدارهای 120 ولتی یک اسلات دارند. بریکرهای مدارهای 240 ولتی دو اسلات دارند.

- پنل های فرعی و مدارهای شاخه ای

در بررسی عملکرد تابلو برق دو کنتوره باید بدانید که قطع کننده های مدار بزرگتر نیز ممکن است به پانل های ثانویه به نام پانل های فرعی متصل شوند. پنل ‌های فرعی مجموعه ‌ای از قطع کننده ‌های مدار خاص خود را دارند و دستگاه ‌ها یا مناطق خاصی از خانه را تغذیه می‌ کنند. یک پنل فرعی اغلب در قسمت دیگری از خانه قرار دارد. برای مثال، ممکن است یکی را در نزدیکی کولر گازی خانه خود پیدا کنید. مدارهایی که الکتریسیته را به نواحی مختلف خانه می رساند مدارهای انشعاب نامیده می شوند. مدارهای انشعابی از یک پانل توزیع استفاده می کنند.

بررسی عملکرد تابلوهای برق دوکنتوره و قطع کننده ‌های مدار

پریزهای برق در فضای باز، آشپزخانه و حمام باید توسط یک قطع کننده مدار محافظت شود تا از برق گرفتگی جلوگیری شود. از آنجایی که به هر نوع اتصالی بسیار حساس است، این نوع بریکر ممکن است بیشتر از بریکرهای استاندارد نیاز به تنظیم مجدد داشته باشد و باید به صورت دوره ای تست شود. اگر مدار الکتریکی خانه تنها چند پریز در فضای باز را تامین می کند، می توانید با نصب پریزهای مخصوص GFCI از آن پریزها محافظت کنید. برای اطلاعات بیشتر در مورد ظروف GFCI، به راهنمای خرید آن مراجعه کنید.

در بررسی عملکرد تابلو برق دو کنتوره، پنل مترها جزء ضروری هر صنعتی هستند که در آن نظارت و یا کنترل تجهیزات در حال انجام است. اینها ابزارهایی هستند که بسته به مشخصات محصول، مقدار آنالوگ یا دیجیتال سیگنال را نمایش می دهند. پانل مترهای مدرن دارای قابلیت های پیشرفته ای مانند آلارم، انتقال داده ها از طریق رسانه های مختلف و غیره می باشند. اصل کار به شرح زیر است:

نمونه ای از ولتاژ یا جریان از سیگنال گرفته می شود، سپس نمایش بصری ایجاد می شود. اندازه گیری ولتاژ معمولا در سراسر بار گرفته می شود، در حالی که اندازه گیری جریان در پیکربندی سری آن قرار گرفته است. دستگاه های تکمیلی نیز برای اندازه گیری هایی با قدرت بالا مانند ترانسفورماتور جریان یا ولتاژ در سیستم های پرقدرت استفاده می شوند.

یکی از کاربردهای رایج پانل متر، نظارت بر جریان موتور است. موتوری که فن ها یا پمپ ها را در یک محیط برق صنعتی راه اندازی می کند، پارامترهای خط خاصی دارد. به عنوان مثال، مقاومت فن ممکن است به دلیل انسداد فیلتر افزایش یابد، که اگر بررسی نشود، می تواند منجر به مجموعه ای از مشکلات، به ویژه توقف در عملکرد شود.

از طرف دیگر، شکستگی تسمه می‌تواند منجر به کاهش جریان خروجی موتور شود که باید فوراً با آن برخورد کرد تا بهره‌وری دوباره به دست آید. برای اندازه گیری ولتاژ و جریان می توان از ترانسفورماتور پتانسیل یا جریان به ترتیب استفاده کرد که می تواند بر روی یک پانل متر نمایش داده شود.

- دو نوع عمده از پانل متر وجود دارد: دیجیتال و آنالوگ.

1.پنل مترهای دیجیتال

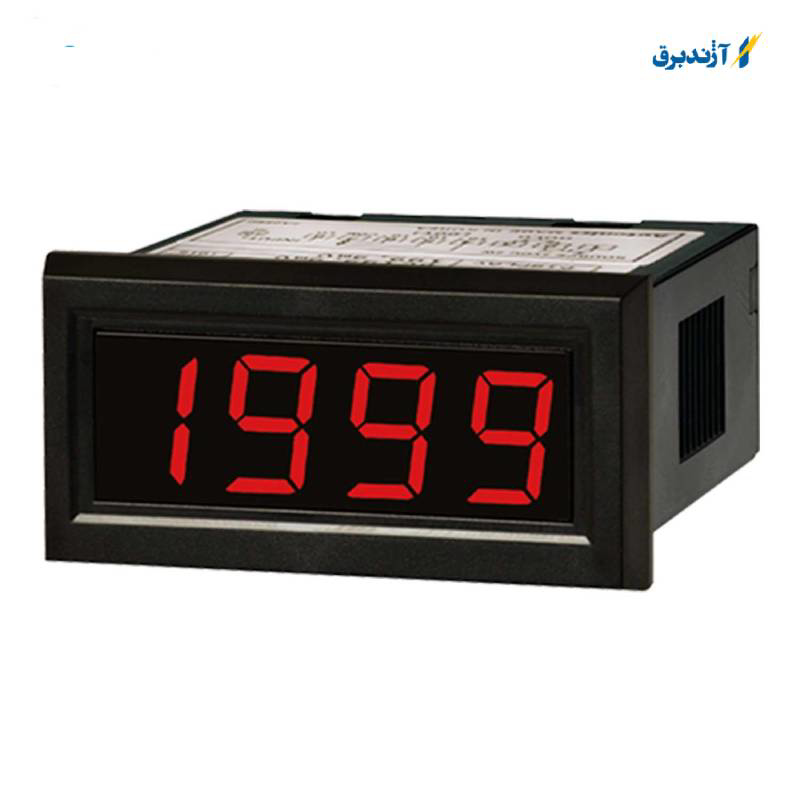

پنل سنج های دیجیتالی معمولاً سیگنال ورودی را می خوانند و آن را در یک پنل نمایش می دهند که نمونه هایی از ولتاژ، جریان و مقاومت است. سیگنال از یک سنسور ایجاد می گردد که ورودی آن به شکل دیجیتال تبدیل می شود و سپس به عنوان یک متغیر نمایش داده می شود، به عنوان مثال دما، فشار، و غیره. بسته به عملکرد تابلو برق دو کنتوره، کنتورها همچنین می توانند به عنوان کنترل کننده عمل کنند و یک سیگنال کنترلی تولید کنند که یک محرک را به حرکت در می آورد.

- عملکرد خروجی پانل متر ممکن است:

آنالوگ: پانل متر یک خروجی آنالوگ است، یعنی جریان یا ولتاژ متغیر، متناسب با سیگنال ورودی ارائه می دهد، که سپس می تواند برای کنترل دستگاه های خروجی تقویت شود.

رابط داده: این امکان را به کاربر می دهد تا اندازه گیری پنل را به دستگاه دیگری مانند PLC یا رایانه منتقل کند.

نقطه تنظیم: مقداری که در صورت عبور از آن باعث فعال شدن زنگ هشدار می شود.

- نمایشگر پانل متر ممکن است یکی از این دو نوع باشد:

عددی: در بررسی عملکرد تابلو برق دو کنتوره این بدان معناست که پانل فقط اعداد را نمایش می دهد. اکثر محصولات دارای این نوع ساختار هستند زیرا مقادیری که باید نمایش داده شوند بیشتر اعداد هستند.

آلفا عددی: هم اعداد و هم حروف را می توان روی صفحه نمایش داد که برای سیگنال های پیچیده مناسب است.

مواردی که باید در شناسایی عملکرد تابلو برق دو کنتوره بررسی کنید.

از LCD یا LED به عنوان نمایشگر پانل متر استفاده می شود. یک صفحه نمایش LED از دیودهایی تشکیل شده است که معمولاً از الگوریتم بخش N استفاده می کنند. مزیت نمایشگر LED، دید آن در تاریکی است. از سوی دیگر، LCD ارقام سیاه را روی یک صفحه خاکستری یا سبز نمایش می دهد. ال سی دی ها در مقایسه با ال ای دی ها انرژی کمتری مصرف می کنند اما برای دید در تاریکی به نور پس زمینه نیاز دارند.

- اندازه

در بررسی عملکرد تابلو برق دو کنتوره، سازگاری فیزیکی دستگاه با پنل با توجه به اندازه صفحه پنل آن مشخص می شود. به طور معمول بر حسب میلی متر رتبه بندی می شود، اندازه با هر دو طول و عرض و گاهی اوقات حتی عمق مشخص می شود. صفحه نمایشی که انتخاب می شود باید دارای ابعادی باشد که در داخل کنترل پنل جا شود. علاوه بر این، بسته به فاصله ای که اپراتورها در آن قرار می گیرند، نمایشگر باید به اندازه کافی بزرگ باشد تا اپراتورها بتوانند آن را ببینند.

2.پنل متر آنالوگ

اینها دستگاه هایی هستند که سیگنال های آنالوگ را اندازه گیری می کنند و آنها را مستقیماً بدون هیچ گونه تبدیل میانی نمایش می دهند. مقادیر روی یک صفحه نمایش داده می شوند، معمولاً با یک مقیاس، اشاره گر و سوزن. به طور کلی، یک پانل متر آنالوگ یک سیگنال ورودی را می پذیرد، اما بر اساس مدل می تواند سیگنال های متعدد مانند فرکانس های ضربانی را نیز بپذیرد. اینها به عنوان پانل متر آنالوگ چند کاناله شناخته می شوند. پنل مترهای آنالوگ مدرن معمولاً دارای نمایشگرهای ضد تابش و روشنایی چهره هستند.

- انتخاب

برای انتخاب یک پانل متر آنالوگ باید مکانیسم یک متر را درک کرد. دو روش عملیاتی اساسی موجود است:

نوار محکم: یک اشاره گر متحرک بین دو نوار فلزی معلق است که اصطکاک را کاهش می دهد و حساسیت را بهبود می بخشد. این دستگاه ‌ها می ‌توانند ضربه‌ های تصادفی تولید شده را تحمل کنند و برای محیط ‌های ناهموار مناسب باشند.

علاوه بر این، پنل مترهای آنالوگ در بیش از یک کانال موجود هستند و قابلیت اندازه گیری متغیرهای متعدد در واحدهای مختلف را دارند. آنها معمولا برای اندازه گیری توان سه فاز استفاده می شوند. دستگاه هایی نیز در دسترس هستند که می توانند سیگنال های فرکانس رادیویی را اندازه گیری کنند.

- مشخصات فنی

اکثر پانل مترهای آنالوگ معمولاً محدوده اندازه گیری هایی دارند که بین 0 تا 4 میلی آمپر یا 0 تا 10 VDC است. نوع ظاهر، عمق پشت پانل و ابعاد آن، مشخصات متداول پانل متر آنالوگ است. رایج ترین انواع موارد قابل استفاده، به صورت گرد یا مستطیل است. دستگاه های گرد بر اساس قطر شکل ظاهری خود متفاوت هستند، در حالی که دستگاه های مستطیلی از نظر ارتفاع متفاوت هستند. برای دستگاه هایی که نقطه مرجع آنها صفر است، روش های مقیاس بندی که معمولاً مورد استفاده قرار می گیرند عبارتند از صفر-راست، صفر-چپ و مرکز صفر.

نمونه های پنل متر در در بررسی عملکرد تابلو برق دو کنتوره

توتالایزرها: این پانل مترها مجموع یک سیگنال ورودی را در یک دوره زمانی مشخص می گیرند. توتالایزرها معمولاً برای شمارش ورودی های پالس یا در برنامه های اندازه گیری جریان استفاده می شوند.

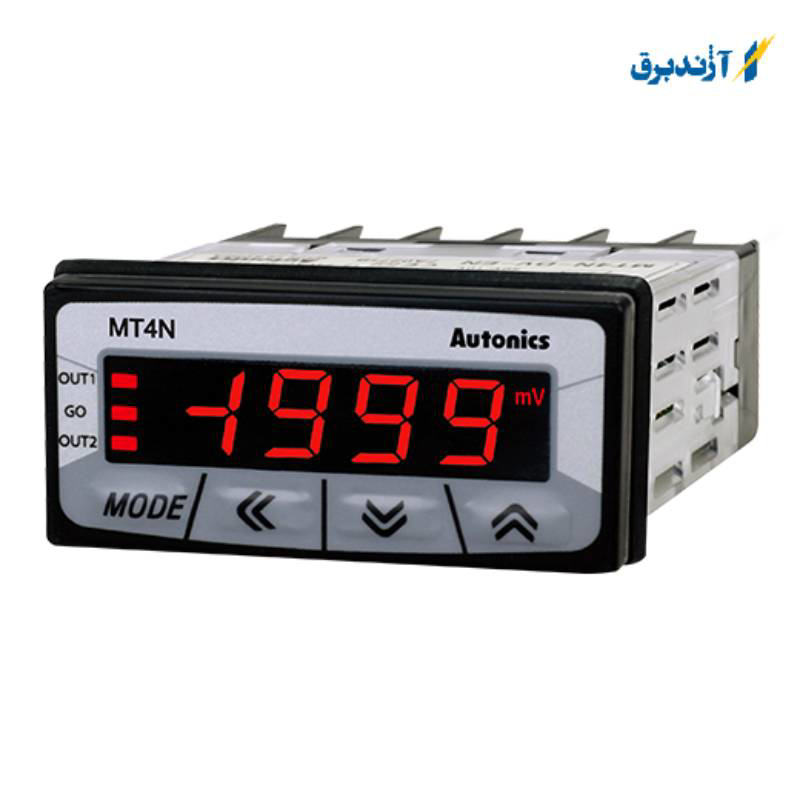

پنل متر پانل دما و فرآیند: این رایج ترین نوع پانل متر است و ورودی تک کانالی را می پذیرد و آن را به صورت دیجیتالی روی صفحه نمایش می دهد. ورودی های رایج آنهایی هستند که از سنسورهای دما مانند RTD و ترموکوپل گرفته می شوند.

نشانگرهای چند ورودی: یک نوع متر پانل دیجیتال است که می تواند بیش از یک ورودی را بپذیرد. اکثر کنتورها دارای یک دکمه سوئیچینگ هستند که خروجی کانال بعدی را نمایش می دهد، در حالی که سایر پنل مترها می توانند همه کانال ها را به طور خودکار اسکن کنند و خروجی آن را به صورت دوره ای تغییر دهند.

 سخن پایانی

تابلوی برق شما پر از کلیدهای مدار است که از بالا به پایین تابلو برق دو کنتوره کار می کنند. کلیدهای عدد فرد در سمت چپ و کلیدهای زوج در سمت راست قرار دارند. در بالای بسیاری از قطع کننده های مدار، یک مدارشکن بزرگتر قرار دارد که برای روشن یا خاموش کردن کل پانل استفاده می شود که به عنوان شکن اصلی شناخته می شود. در آژند برق به منظور کسب اطلاعات بیشتر بهتر است با افراد خبره و آگاه مشورت کنید.
