    دلایل استفاده از میکروسوئیچ در آسانسور

    دلایل استفاده از میکروسوئیچ در آسانسور

    آسانسور ، وسیله ای کاربردی  که آسایش و آرامش را به ساختمان های مسکونی ، اداری ، تفریحی و …  بخشیده است. این وسیله ارزشمند که در بیشتر ساختمان های بالای ۳ یا ۴ طبقه وجود دارد در عین حال که می تواند موجب آسایش و آرامش باشد ، اگر از قطعات نامرغوب در ساخت آن بهره برداری گردد ، ممکن است سبب سلب آرامش ساکنین شود.

    با اختراع برق، زندگی انسان ها به کلی تغییر کرد و ابزار و وسایلی به وجود آمد که برای رفاه زندگی انسان ها بسیار مهم است. امروزه استفاده از برق در سرتاسر دنیا رایج است و بدون آن عملا زندگی انسان ها دچار اختلال می شود.

    باید بیان شود که تجهیزاتی در وسایل برقی وجود دارد که در صورت نبود آن ها نمی توان به درستی از آن وسیله برقی استفاده کرد. یکی از این تجهیزات بسیار مهم، میکروسوئیچ ها هستند که در موارد بسیاری از جمله آسانسور ها از آن ها استفاده شده است. در این مقاله از وب سایت آژند برق به بررسی میکروسوئیچ ها و هم چنین به دلایل استفاده از آن ها در آسانسور می پردازیم. بنابراین اگر می خواهید اطلاعات جامع و مهمی از این مبحث به دست آورید، تا انتهای این مطلب با آژند برق همراه باشید.

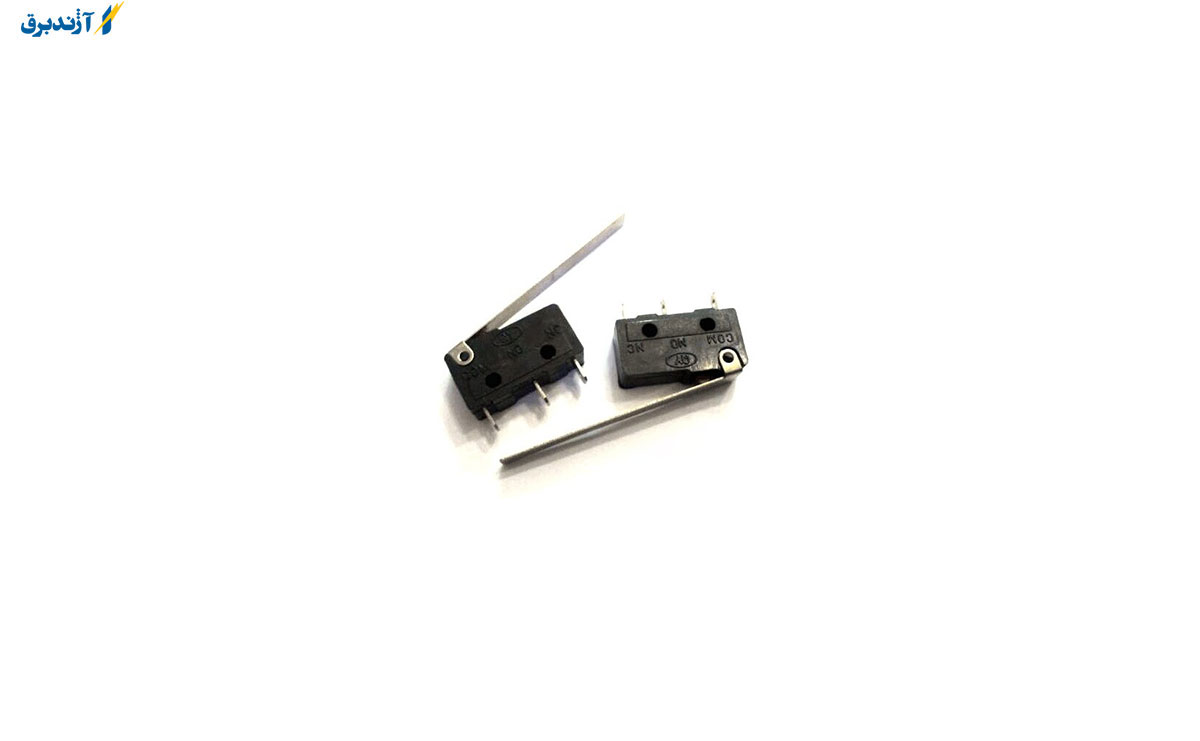

    میکروسوئیچ:

    لازم به ذکر می باشد که  میکروسوئیچ ها ازجمله قطعاتی هستند که در تابلو های کنترل به ویژه مدار فرمان کاربرد های وسیعی دارند. می توان اذعان داشت که میکروسوئیچ ها در واقع کلید هایی هستند که با فشار، حرکت و یا ضربه های فیزیکی تحریک می شود و می توانند عمل قطع و وصل جریان الکتریکی در مدار را کنترل نمایند. باید بیان شود که میکروسوئیچ ها قطعه نوعی سوئیچ محدود کننده کوچک می باشند که در مدارهای الکتریکی مورد استفاده قرار می گیرد و با نام های زیر نیز شناختته می شوند :

    • کلید محدود کننده مکانیکی
    • کلید مینیاتوری ضربه ای سریع

    شایان به ذکر است که معمولا یک مکانیسم فنری به سرعت عملکرد میکروسوئیچ کمک می نماید و با کوچک ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت ها انجام خواهد گرفت. نکته بسیار مهم این است که ولتاژ و جریان کار و طراحی بازوی ( شاسی ) میکروسوئیچ ها متناسب با کاربرد متفاوت می باشند.

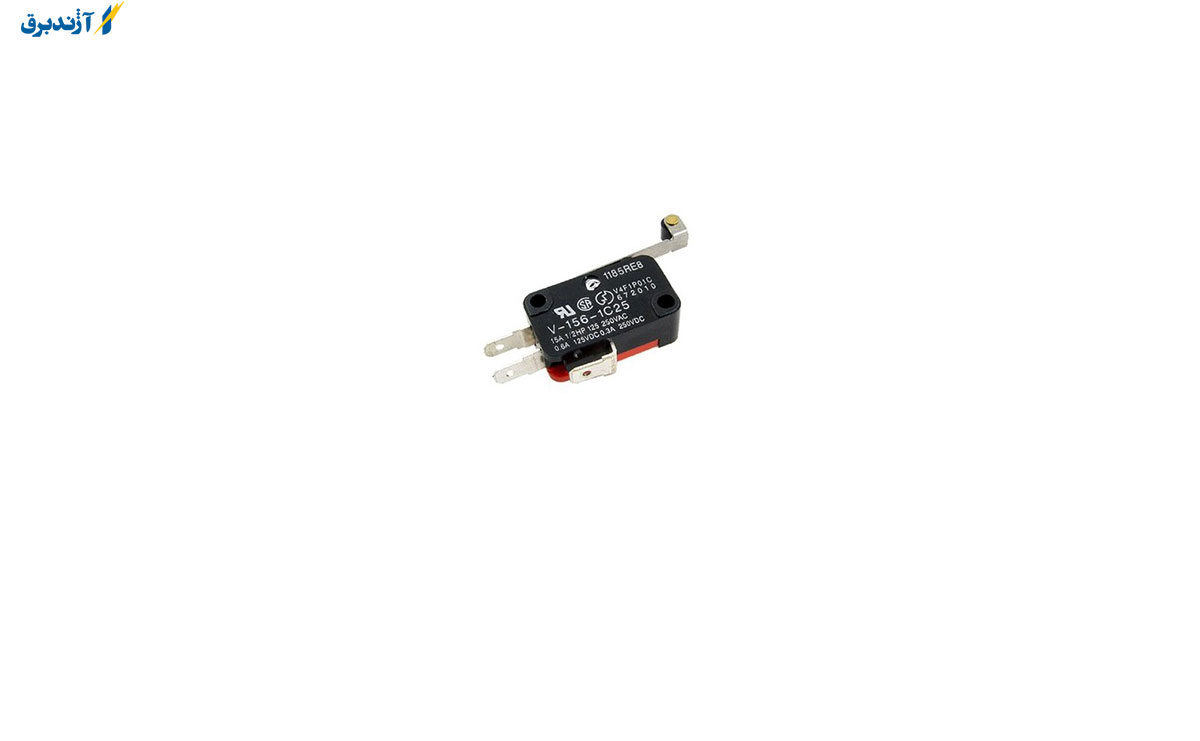

    ساختار داخلی میکروسوئیچ ها:

    باید بیان شود که بخشی از اجزای کلید محرک ، ترکیبی از یک چرخ محوری و یک دکمه فشار می باشند که مونتاژ محرک و حرکت آن هنگام تغییر وضعیت کلید، تغییر می نماید. ویژگی حرکت محرک در این کلید  وضعیت rest  حالت اتصال معمولی کلید (NC ) می باشد. این در حالی است که حالت فعال بدین معنی است که محرک فشار داده شود و کلید باز (NO) قرار می گیرد.

    می توان اذعان داشت که در دهانه ی پوشش پلاستیکی میکروسوئیچ، قسمت های مختلف ساختار داخلی سوئیچ دیده می شود و حرکت اجزاء مختلف زمانی نشان داده می شود که به محرک فشار وارد گردد. این یک مونتاژ ساده است که شامل موارد زیر می باشد:

    • اتصال ثابت برای  دو موقعیت NC  وNO
    • یک اتصال متحرک

    میکروسوئیچ ها چه کاربردی دارند؟

    همان گونه که اشاره شد، میکروسوئیچ ها کاربرد وسیعی در صنعت برق دارند و از آن ها استفاده های بسیاری می شود. در کل استفاده از یک میکروسوئیچ می تواند بسیار کمک کننده و مهم باشد و معمولا در مواقع ضروری کاربرد های بسیاری دارند. امروزه از میکروسوئیچ ها در صنعت های زیر استفاده می شود :

    • صنعت آسانسورها و بالابرها
    • علم رباتیک
    • ایمنی و تشخیص در بردهای مختلف
    • اتومبیل سازی
    • دزدگیر و ...

    لازم به ذکر است که از مهم ترین مزیت میکروسوئیچ ها می توان به موارد بسیار مهم زیر اشاره داشت:

    • تنوع میکروسوئیچ ها
    • مقرون به صرفه بودن این کلید های ضروری
    • کاربرد وسیع آن ها

    باید بیان شود که میکروسوئیچ هایی نیز وجود دارد که می تواند موتورهای کوچک، لامپ ها و سیم پیچ ها را مستقیم قطع و وصل نماید. نکته بسیار مهم که باید از آن آگاه باشید این است که هر کلید مکانیکی از دو قسمت رسانا تشکیل می شوند که با اتصال آن دو مدار وصل و با جدا شدن آن ها قطع می گردد.  این دو قطعه  کنتاک نامیده می شود. کنتاک علاوه بر این که باید رسانا باشد و در برابر خوردگی نیز مقاومت داشته باشد، باید دارای سختی متناسب برای مقابله و مقاومت مکانیکی در مقابل سایش را نیز داشته باشد.

    نکات بسیار مهم:

    • یکی از روش های مناسب برای مقابله با ایجاد قوس الکتریکی در کلید در زمان قطع و وصل کردن افزایش سرعت به این عمل می باشد.
    • برای افزایش سرعت در قطع و وصل کردن در بسیاری از کلید ها از فنر استفاده می شود.
    • به این ترتیب زمانی که فاصله کنتاک ها کم باشد و قابلیت ایجاد قوس الکتریکی وجود داشته باشد را به حداقل می رساند.
    • هم چنین می توان از عایق های سرامیکی برای جلوگیری از قوس الکتریکی استفاده کرد.

    آسانسور و تجهیزات آن:

    امروزه استفاده از آسانسورها در همه جای دنیا رایج است و آن ها را در ساختمان های بسیاری دیده اید. به طور قطع در ساختمان های بزرگ نبود آسانسور می تواند مشکلات بسیاری را برای کاربران به وجود بیاورد به همین دلیل لازم است که در هر شرایطی از این وسیله بسیار مهم استفاده گردد. از جمله اجزای تشکیل دهنده آسانسور می توان به موارد مهم زیر اشاره داشت:

    • کابین آسانسور
    • وسایل تعلیق کابین و وزنه های مخصوص
    • سیستم ایمنی آسانسور
    • چاه بالابر
    • ضربه گیر
    • تجهیزات الکتریکی
    • ترمز ها

    قطعات الکترونیکی آسانسور عبارتند از :

    • تابلو فرمان
    • جعبه رویزیون آسانسور
    • باطری آسانسور
    • شستی و فتوسل آسانسور
    • تراول کابل آسانسور

    در زیر به تشریح هر یک از این تجهیزات و اجزا می پردازیم:

    کابین آسانسور:

    کابین آسانسور همان اتاقکی فلزی است که برای حمل بار یا مسافر از آن استفاده می شود.

    وسایل تعلیق کابین و وزنه های مخصوص :

    لازم به ذکر است که وسایل تعلیق یا محرک آسانسور شامل موارد زیر است:

    • موتور الکتریکی
    • گیربکس
    • ترمزها
    • فلکه کششی یا دنده زنجیر
    • شاسی
    • کوپلینگ
    • محور ها

    می توان اشاره داشت که برای حفظ تعادل آن از سیم بکسل فولادی یا زنجیر استفاده می نمایند.

    سیستم ایمنی آسانسور:

    سیستم ایمنی آسانسور یک وسیله ایمنی برای توقف خودکار آسانسور در صورت بروز هر گونه خرابی می باشد و باید بیان شود که این سیستم در موتورخانه آسانسور وجود دارد.. خرابی در آسانسور می تواند شامل موارد زیر باشد :

    • شل شدن سیم بکسل
    • بر هم خوردن سرعت حرکت بالابر و …

    چاه بالابر :

    چاه بالابر فضای کاملا سرپوشیده یا نیمه سرپوشیده می باشد از کف چاله تا سقف ادامه دارد و در آن موارد زیر وجود دارند :

    • کابین بالابر
    • وزنه تعادل
    • ریل های راهنما
    • درب طبقات و ضربه گیر ها

    ضربه گیر آسانسور :

    لازم به ذکر است ، در صورتی که کابین و وزنه های تعادل از مقدار مجاز در چاه آسانسور پایین تر روند، با استفاده از ضربه گیرها از برخورد خشن و ناگهانی کابین به کف جلوگیری خواهد شد. ضربه گیر ها از جنس های مختلفی مانند پلی یورتان، فنر و روغن ساخته می شوند که استفاده از هر کدام به کاربری بالابر بستگی دارد.

    تجهیزات الکتریکی در آسانسور:

    باید اشاره داشت که تجهیزات الکتریکی آسانسور شامل موارد زیر خواهد بود:

    • میکروسوئیچ آسانسور
    • تجهیزات ایمنی
    • سیستم های روشنایی

    از میکروسوئیچ آسانسور برای تشخیص طبقات و هم چنین تشخیص حداقل و حداکثر ارتفاع مجاز حرکت کابین در چاه بالابر استفاده می گردد.

    ترمز آسانسور :

    باید بیان شود که در صورت قطع برق کلی ساختمان یا قطع برق در سیستم کنترل، با استفاده از ترمزها حرکت کابین را متوقف می نمایند. ترمز بالابر باید قادر باشد تا در همان لحظه و به صورت لحظه ایی یا آنی سیستم را متوقف نماید، به همین دلیل از ترمزهای اصطکاکی الکترو مغناطیسی در بالابر استفاده می کنند.

    میکروسوئیچ ها در آسانسور:

    می توان اشاره داشت که یکی از مهم ترین قطعات موجود در آسانسورها میکروسوئیچ ها می باشند. میکروسوئیچ ها در ابتدا و انتهای چاله آسانسور وجود دارند تا از خطرات احتمالی برخورد کابین یا سقف آسانسور به زمین جلوگیری شود. بنابراین وجود آن ها برای جلوگیری از اتفاقات غیر مترقبه و خطرناک بسیار حیاتی و ضروری می باشد.

    از دیگر کاربرد های این قطعه در آسانسور این است که، از این قطعه مهم در بین طبقات و برای شناسایی هر طبقه بهره گرفته می شود. نکته بسیار مهم این است که تعداد میکروسوئیچ های استفاده شده برای کف و سقف چاله آسانسور به نوع تابلو فرمان نصب شده در آن بستگی خواهد داشت اما در کل بین 4 تا 6 عدد میکروسوئیچ در هر ردیف نصب می گردد. شایان به ذکر می باشد که هر کدام از این میکروسوئیچ های آسانسور کار بسیار مهمی را انجام می دهند و نبود آن ها بسیار مشکل ساز و خطر آفرین خواهد بود. به صورت کلی از دو نوع میکروسوئیچ در آسانسور ها استفاده می شود که در زیر به آن ها اشاره می کنیم:

    دلایل استفاده از میکروسوئیچ در آسانسور چه می باشد؟!

    همان گونه که اشاره کرده ایم، استفاده از میکروسوئیچ ها در آسانسور بسیار مهم و کاربردی می باشند و هم چنین می تواند از وقوع اتفاقات مترقبه جلوگیری به عمل آورد.

    اگر بخواهیم دلیل استفاده از میکروسوئیچ در آسانسور را مورد بررسی قرار دهیم، باید اشاره داشته باشیم که:

    زمانی که آسانسور بخواهد به سمت پایین برگردد پیغامی به دریچه فرستاده شده و بعد از باز شدن دریچه روغن به صورت مجدد به درون سیلندر مربوطه بر خواهد گشت. این موضوع می تواند مشکلاتی را به همراه داشته باشد. از جمله این که ما برای ساختمان های بلند نیاز به پیستون بلندی برای جابه جایی کابین خواهیم داشت، هم چنین سیستم پمپ قادر به ذخیره انرژی پتانسیل برای حرکت رو به بالا آسانسور نمی باشد و باید از پمپ انرژی حرکتی خود را بگیرد. می توان اذعان داشت که در آسانسور های کابلی این مشکلات به طور کلی برطرف شده است. در این بالابرها کابین به وسیله یک سری کابل فولادی به یک وزنه تعادل متصل است و چرخ قرقره هم به موتور الکتریکی وصل می باشد.

    چرخ قرقره در بالاترین طبقه بالابر به صورت ثابت قرار می گیرد و به کمک سیستم کنترل موتور و میکروسوئیچ آسانسور، کابین آسانسور بالا یا پایین برده می شود و در طبقه مد نظر می توان آن را نگاه داشت. نکته مهم آن است که از وزنه تعادل که وزنی معادل 40 درصد ظرفیت کامل آسانسور دارد برای ذخیره انرژی استفاده می شود.

    در این نوع بالابرها از چندین کابل فولادی استفاده می کنند تا در صورتی که به هر دلیل یکی از کابل ها پاره شد، کابل های دیگر کابین آسانسور را نگه دارند و از ایجاد خطر جلوگیری نماید. باید بدانید که در صورت حرکت ناگهانی یا سرعت بیش از حد کابین سیستم فرمان موجود در چرخ های قرقره مانع از حرکت می شوند. هم چنین با استفاده از میکروسوئیچ های مخصوص که در کف چاه بالابر قرار خواهد گرفت، از برخورد کابین به کف چاله آسانسور جلوگیری به عمل می آید.

    خرید میکروسوئیچ در آسانسور

    به علت بالا بودن تنوع ، در زمان خرید میکروسوئیچ ها نیاز است به موارد مختلفی از قبیل جنس بدنه ، جنس سری ، مدل لیمیت سوئیچ و محفظه ی کابل همراه آن دقت کنید.شما می توانید برای کسب اطلاعات بیشتر و خریدانواع میکروسوئیچ ها از طریق وب سایت آژند برق اقدام نمایید.

    سخن پایانی

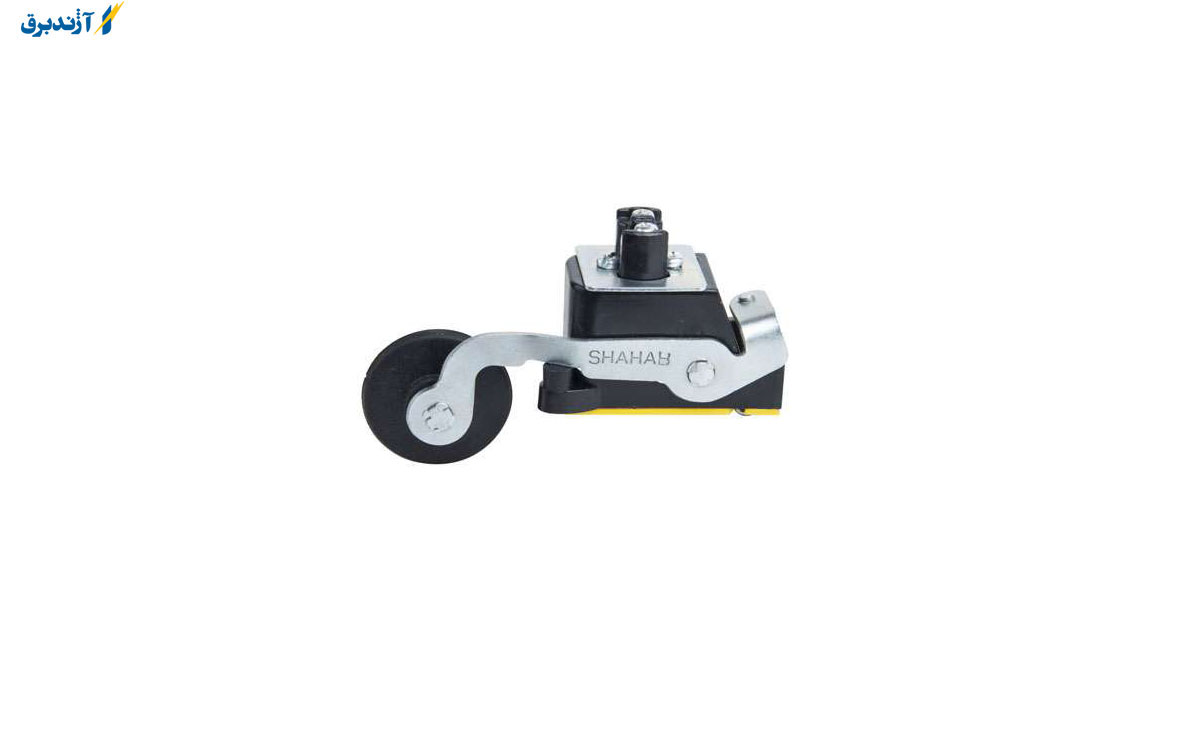

    همانطوری که گفته شد، این قطعه از قطعات ضروری موجود در آسانسور محسوب می شوند و معمولا در آسانسور‌ها از دو نوع غلتکی و پروانه ‌ای این محصول کاربرد دارند. میکروسوئیچ آسانسور نوع دیگری از کلید می باشند که همان عمل ساده قطع و وصل کلید معمولی را انجام می نماید  با این تفاوت که کلید معمولی دارای یک وضعیت قطع و وصل ثابت می باشد ولیکن میکروسوئیچ به واسطه فنر تعبیه شده داخل ان، زمانی که فشار روی ان وارد می شود بسته به نوع میکروسوئیچ، جریان برق قطع یا وصل می گردد و زمانی که رها می شود عکس عمل قبلی رخ می دهد  یک آسانسور ایده آل و استاندارد باید دارای امنیت کاملی باشد.

    ایمنی در آسانسور دارای اهمیت بالایی می باشد. چرا که آسانسور اگر چه حمل و نقل و تردد در بین طبقات ساختمان ها را آسان می نماید  باید حتما از ایمنی کاملی برخوردار باشد. به همین جهت متخصصین با تنظیم یک مدار ایمنی با استفاده از قطعات مختلفی همچون شالترها، پاراشوت و … به صورت سری و متصل به هم، امنیت دقیق و کاملی را در آسانسور به وجود آورده اند. البته نکته ی مهم نصب دقیق این مدار می باشد تا بتواند عملکرد ایده آلی داشته باشد.

    نظرات
    26/07/1400 05:46 ق.ظ
    شالتر پروانه ای آسانسور چیست ؟
    26/07/1400 06:36 ق.ظ
    پاسخ به سوال :
    شالتر پروانه ای آسانسور چیست ؟

    جواب :
    شالتر آسانسور قطعه ای است که محدوده حرکت کابین آسانسور را مشخص می کند و کمک می کند تا دامنه حرکت کابین در چاه آسانسور همان مقداری باشد که در تابلو فرمان ذخیره شده است. در واقع عملکرد شالترها در آسانسور به مانند کلید قطع و وصلی است که به هنگام برخورد مکانیکی اهرم به آن باعث قطع یا وصل جریان در مدار ایمنی آسانسور می شود. هر آسانسور دارای ۶ شالتر پروانه ای می باشد که البته امروزه از ۴ شالتر پروانه ای استفاده می شود. در زمان های پیشتر که تابلو فرمان  ها درایو نداشتند و به اصطلاح دو سرعته بودند از ۶ شالتر استفاده می شد. اما اکنون که تابلو فرمان آسانسورها خود دارای درایو می باشند و منحنی حرکتی مشخصی درون آن ها ذخیره شده است باعث آن شده تا علاوه بر حرکت نرم و روان آسانسور، دو شالتر پروانه ای نیز از مدار سری ایمنی آسانسور کم شود.
    27/07/1400 12:19 ق.ظ
    لیمیت سوئیچ NF غلطکی آسانسور چیست ؟
    27/07/1400 12:55 ق.ظ
    پاسخ به سوال :
    لیمیت سوئیچ NF غلطکی آسانسور چیست ؟

    جواب :
    شالتر غلطکی NF توسط تیغه‌ی تعبیه شده بر روی کابین تحریک می‌شود. این تیغه که معمولا بصورت نبشی می‌باشد ممکن است 120  تا 200 سانتی‌متر طول داشته باشد. با نگاه به این نوع شالتر آسانسور متوجه فنری بودن آن خواهید شد. تا زمانی که فنر این لیمیت سوئیچ تحت فشار باشد، مدار فرمان قطع خواهد بود. با بازگشت تیغه روی کابین، فنر این میکرو سوئیچ به حالت اولیه بازگشته و دوباره مدار فرمان فعال خواهد شد.
