مقره تابلو برق چیست + ویژگی‌های مقره تابلو برق

مقره چیست؟

اگر بخواهیم فقط معنی خود کلمه‌ی مقره را به صورت کاملا مجزا و جدا از بودن آن در سیستم تابلو برق بگوییم یعنی معنی کلمه مقره در دیکشنری را بخواهیم بیان کنیم باید این طور بیان کنیم که مقره به معناهای عایق بودن و بنداور است واین معنی هم کاملا بی ارتباط با عمل آن در تابلو برق نمی باشد.

مقره تابلو برق چیست؟

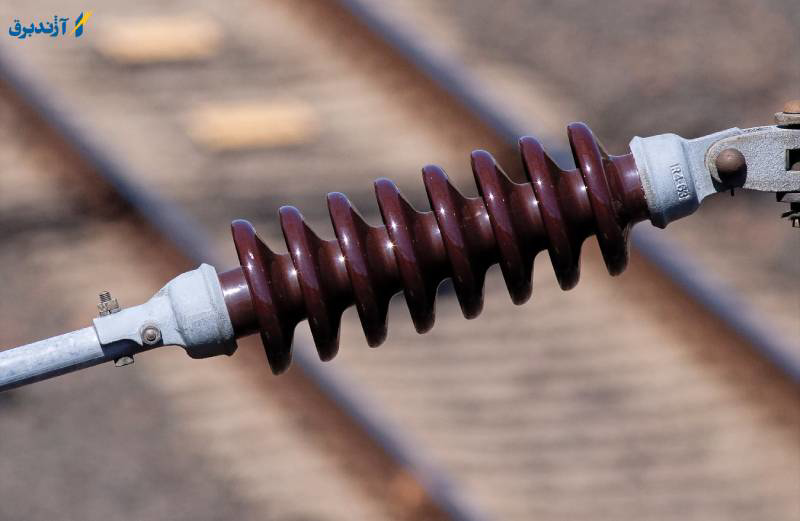

مقره ها یکی از اجزای اصلی تابلوهای برق ساختمان و دکل های فشار قوی هستند که نام دیگر آن ها گیره چینی است. مقره ها به عنوان عایق شناخته می شوند زیرا بین اجزای مختلف یک سیستم منبع تغذیه عایق ایجاد می کنند. همین گیره چینی به دلیل خاصیت عایق بودن از مقاومت بسیار بالایی برخوردار است.

به عبارت دیگر، مقره ها باعث جدا شدن هادی های ولتاژ از اجزایی مانند برج ها، قطب ها، دکل ها و غیره می شوند. مقره دارای مقاومت الکتریکی است، به این معنی که در هیچ بخشی از آن جریان وجود ندارد. لازم است بدانید که در انتخاب مقره باید از ولتاژ مکانی که قصد استفاده از مقره تابلو برق را داریم استفاده شود و بر این اساس از مقره استفاده شود.

وظایف مقره تابلو برق چیست؟

مقره ها در تابلو برق‌ها دارای وظایف گوناگونی هستند که ما در اینجا فقط به چند مورد از مهم ترین آن‌ها اشاره خواهیم کرد اول این که مقره ها باید یک عایق بسیار خوب بین اجزء سیستم تابلو برق باشند دومین وظیفه مهم مقره در تابلو برق ها ایجاد هادی برای جریان برق است یعنی هادی و  دکل، هادی و زمین  و... و آخرین وظیفه مهم دیگر مقره در تابلو برق تحمل وزن هادی‌هایی است که در سیستم برق رسانی و تابلو وجود دارند.

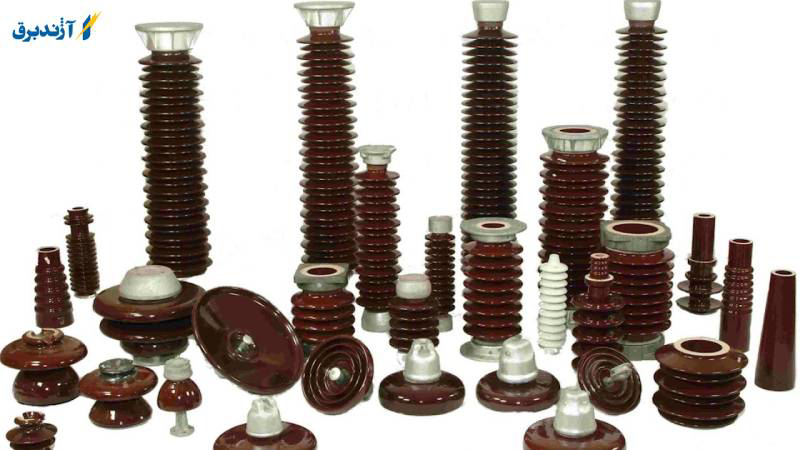

انواع مقره بر اساس جنس آنها

مقره تابلو برق از مواد مختلفی ساخته شده است که هر کدام مزایا و معایب خاص خود را دارند. در زمان استفاده از مقره آگاهی از نوع و نوع آنها بسیار موثر است و در این راستا مقره ها بر اساس نوع مواد مصرفی طبقه بندی می شوند که در زیر آورده ایم.

1. مقره چینی

در ساخت این نوع مقره چندین نوع مصالح از جمله خاک رس چینی برای افزایش مقاومت حرارتی، سیلیکات آلومینیوم برای افزایش مقاومت الکتریکی و خاک کوارتز برای افزایش مقاومت مکانیکی مهم است. این مواد جمع آوری شده و در دمای بالا در کوره قرار می گیرند و سپس به آرامی سرد می شوند. استفاده از دماهای مختلف باعث تغییر در مقاومت مکانیکی و الکتریکی مقره تابلو برق می شود. به این ترتیب ساخت مقره در دمای بالا منجر به افزایش مقاومت الکتریکی و کاهش مقاومت مکانیکی می شود و اگر مقره در دمای پایین تر ساخته شود مقاومت الکتریکی کاهش یافته و مقاومت مکانیکی افزایش می یابد.

۲. مقره شیشه‌ای

این نوع مقره با ترکیب شیشه با عناصر و مواد متعدد در دماهای بالا تولید می شود و برخلاف مقره چینی به صورت ناگهانی و آنی خنک می شود و مقاومت الکتریکی و مکانیکی خوبی در برابر عوامل مختلف از خود نشان می دهد.

شناسایی یک  مقره شیشه‌ای معیوب بسیار آسان است زیرا در صورت وجود کوچکترین ترک نیز می شکند.مقره های ویژه برای مناطقی که شرایط آب و هوایی بسیار بد دارند، مانند مناطقی که آلودگی صنعتی یا آلودگی آب و هوایی بالاتر از حد نرمال دارند، مناطقی با مه غلیظ، یا مناطقی با صاعقه های خطرناک با شیب بالا، استاندارد مقره نیست. امکان استفاده از مقره با طراحی خاص برای آن مناطق وجود دارد. در این نوع مقره معمولا از صفحات توخالی استفاده می کنند و در داخل صفحه توخالی سایبان های بلندتری به آنها داده می شود.

در نتیجه فاصله خزش مقره افزایش می یابد و جریان نشتی به دلیل طول مسیر و مقاومت بیشتر سطح، کاهش می یابد و جرقه سطحی به تاخیر می افتد (به دلیل آلودگی و رطوبت). همچنین سقف مقره با شیب ساخته شده است تا در اثر بارندگی، سقف راحتتر تمیز شود.

۱) مقره چرخی :

مقره در خطوط 400 ولت فشار ضعیف استفاده می شود. مقره توسط یک تسمه فلزی U شکل به نام اتریا و پین واشر به پایه های خط توزیع پنوماتیک متصل می شود و سیم پنوماتیک توری مانند مقره روی شیار چرخ قرار می گیرد و به عنوان کشش مقره نیز استفاده می شود و در دو انواع یک شیار و نوع دو شیار موجود است.

۲) مقره های اتکایی

مقره برای نگه داشتن میله های اتصال فشار بالا و سایر تجهیزات استفاده می شود. مقره به صورت استوانه های چینی توپر یا توخالی تولید می شود و نوع توخالی آن برای وسایل برقی استفاده می شود که مقره باید مقاومت مکانیکی بیشتری را تحمل کند. از آنجایی که نوع چینی آن فقط با قطر معین و محدود قابل ساخت است، اما برای افزایش مقاومت الکتریکی نوع توخالی، سوراخ های داخل مقره ها را به صورت افقی یا عمودی نصب می کنند.

۳) مقره های عبوری (بوشینگ ها)

برای سرهای خروجی و ورودی دستگاه های فشار قوی برای جلوگیری از جرقه بین ولتاژ این خط و بدنه دستگاه (مثلا بوشینگ ترانسفورماتور) استفاده می شود. مقره ها به صورت لایه های استوانه ای استفاده می شوند و شکل مقره های عبوری در مقایسه با محیط مورد استفاده متفاوت است. ساده ترین آنها استوانه های درهم هستند. فضای داخل این استوانه های باقیمانده معمولاً با گازهای عایق یا مایعات پر می شود. در ترانسفورماتورها، بوش ها حاوی روغن هستند. ارتفاع آن بسته به میزان تلاش و ارتفاع از سطح زمین متفاوت است. به منظور جلوگیری از گرم شدن بیش از حد در بوشینگ ها، از الیاف عایق در سر بوش ها استفاده می شود زیرا الیاف هدایت حرارتی بهتری نسبت به آن دارند.

ویژگی مقره های چینی و شیشه‌ای

همانطور که گفته شد مقره مشکلات رایج تابلو برق دارای دو نوع سرامیکی و شیشه ای می باشد که استفاده از هر کدام می تواند مزایا و معایبی داشته باشد. در زیر مزایا و معایب یا به طور کلی ویژگی های هر دو نوع به طور کامل ذکر شده است.

ویژگی مقره چینی

این نوع مقره چکش خواری بالایی دارد که استفاده از آن را آسان می کند. همچنین مقاومت بسیار بالایی در برابر تغییرات آب و هوایی و اعمال مواد شیمیایی روی آن از خود نشان می دهد. او ممکن است از ترک خوردن لب ها و آسیب دیدگی رنج ببرد.

ویژگی مقره شیشه‌ای

این نوع مقره تابلو برق مقاومت بسیار بالایی در برابر نور خورشید دارد. از معایب آن می توان به عدم تغییر شکل مناسب در دماهای مختلف اشاره کرد. همچنین آلودگی را جذب می کند و نمی توان آن را با ابعاد بسیار بزرگ طراحی کرد.

معرفی انواع مقره تابلو برق بر اساس کاربرد

مقره ها بر اساس کاربردشان به کلاس های مختلفی تقسیم می شوند که به شرح زیر است.

• مقره اتکایی: این نوع بیشتر در مواردی استفاده می شود که بخواهیم بین بارها و زمین خاصیت عایق ایجاد کنیم.
• مقره خطوط هوایی: استفاده از این نوع مقره مربوط به حفظ هادی های خطوط انتقال و ایجاد خاصیت عایق بین هادی ها و دکل می باشد.
• مقره بوشینگ: از این بوش مقره برای ایجاد عایق بین بأس بار و بدنه دستگاه استفاده می شود.

خصوصیات بارز یک مقره تابلو برق

1. مقاومت الکتریکی بالا
2. مقاوم در برابر تغییرات آب و هوا و رطوبت
3. مقاومت مکانیکی بالا
4. تلفات جزئی در عایق
5. عدم وجود ناخالصی در آن

با عملکرد مقره تابلو برق آشنا شوید

همانطور که قبلا ذکر شد، مقره یکی از بخش های مهم تابلو برق است که وظایف مختلف را بر عهده دارد. در ادامه به مهمترین این وظایف اشاره شده است.
• به عنوان یک عایق بین اجزای مختلف سیستم منبع تغذیه عمل می کند. خواص عایق بین هادی های ولتاژ، هادی و دکل، هادی و زمین و غیره را می توان با کمک مقره ایجاد کرد.
• مقره ها باید بتوانند وزن هادی ها را در سیستم منبع تغذیه و خطوط توزیع برق تحمل کنند.

شکست الکتریکی در مقره‌ها

شکست هایی که ممکن است در مقره رخ دهد عبارتند از:

1. سوراخ شدن مقره (شکست الکتریکی داخل بدنه مقره): این نقص ممکن است بر اساس جنس مقره، ضخامت نوک و بدنه، وجود ناخالصی در آنها متفاوت باشد که البته این اتفاق نمی افتد.اما در هنگام رعد و برق خطرناک و امواج بیش از حد رخ می دهد. ضخامت بدنه طوری طراحی شده است که توسط ولتاژهای صاعقه و امواج متحرک ناشی از سوئیچ سوراخ نشود.
2. جرقه سطحی مقره: به دلیل تماس سطح مقره با اتمسفر و اکسیژن موجود در هوا و همچنین با توجه به اینکه مقاومت الکتریکی هوا بسیار کمتر از مقره است، جرقه در سطح آنها ایجاد می شود. قبل از اینکه بتوان آن را سوراخ کرد. به طور معمول، هنگامی که رطوبت و کثیفی روی سطح آن قرار می گیرد، رسانا می شود و بین کانکتور و پایه فلزی نشتی پیدا می شود.

برای جلوگیری از بروز چنین شرایطی، سطح آنها را با طول زیاد می سازند تا نشتی آن افزایش یافته و در نتیجه عایق سطحی خود را از دست ندهد. و همچنین سطح آن را به صورت قطرات آب درآورد تا باران از کنار آن ببارد و ابعاد آن گسترش نیابد.

بهتر است برخی از قسمت ها را خشک نگه دارید. در مورد شیب چترها باید گفت که باید روی سطوحی با پتانسیل مشابه آنها یعنی عمود بر خطوط هادی و میله قرار گیرند. زیرا در صورت داشتن اختلاف پتانسیل بیش از حد با نقاط متصل به خود، سطح رسانایی بر اساس گرد و غبار مذکور ایجاد می شود، جریان بیشتری ایجاد می شود و در نتیجه جرقه ها زودتر مشتعل می شوند.

چگونه مقره مناسب را برای برنامه و طراحی خود انتخاب می کنید؟

1. هنگام انتخاب مقره، ابتدا باید سطح ولتاژ نامی تعیین شود. با توجه به ولتاژ کار سیستم، فشار ضعیف Lv یا فشار متوسط مقره می تواند استفاده شود.
2. با توجه به سطح اتصال کوتاه یا قدرت شکست کلید و همچنین ابعاد آلیاژ مورد استفاده، مقره که می تواند نیروهای مکانیکی را در هنگام اتصال کوتاه تحمل کند، انتخاب شود. در این حالت باید فاصله بین مقره ها (تعداد تکیه گاه ها در طول آلیاژ) محاسبه و با دقت انتخاب شود. برای راهنمایی و یا کسب اطلاعات بیشتر در این زمینه می توانید با شماره های پشتیبانی فنی شرکت ما تماس حاصل فرمایید.
3.با توجه به جانمایی تابلو ؛ شینه کشی و نحوه نصب آنها (افقی، عمودی، درجه بندی شده ...)؛ روش ترکیب و تک لایه یا چند لایه بودن آلیاژ
4. برای خرید مقره، حتما تولید کنندگان قابل اعتماد را انتخاب کنید. استفاده از مقره های غیر استاندارد، جعلی و ... عدم تایید و کیفیت ساخت پایین منجر به خطرات و ضررهای جدی می شود. وجود یک ترک کوچک در مقره می تواند بر عملکرد کل تأثیر بگذارد. بسیاری از عیوب و مشکلات در طول دوره عملیات و پس از گذشت زمان ظاهر می شود.
5. عوامل متعدد دیگری نیز در شرایط خاص بر نوع مقره انتخابی موثرند . برای مشاوره در این مورد با شماره های درج شده در وب سایت ما در تماس باشید .همکاران ما در این زمینه به شما مشاوره و راهنمایی لازم را ارائه خواهند داد. از جمله آنها قیمت و پشتیبانی محصول است که توضیحات لازم داده خواهد شد.

فاصله خزشی مقره

جریان نشتی مجموع جریان نشتی حجمی (خازنی و امپدانس) و جریان نشتی سطحی است.جریان نشتی سطحی بین دو قسمت رسانا (الکترود) با پتانسیل های مختلف روی سطح عایق جامد عبور می کند. در بررسی و اندازه گیری فاصله خزش، سطوح قابل دسترسی اتاقک های جداسازی تجهیزات الکتریکی نیز الکترود در نظر گرفته می شود. معیار در دسترس بودن، توانایی برقراری تماس با انگشتان یا انگشت حلقه آزمون است. آلاینده هایی که رسانای جریان الکتریکی هستند یا آلاینده هایی که رسانا نیستند اما با جذب آب یا رطوبت به هادی تبدیل می شوند در فاصله خزنده می نشینند و در نتیجه جریان نشتی سطحی عبور می کند. مقدار جریان نشت سطحی به ولتاژ، امپدانس منبع تغذیه، هدایت الکتریکی آلودگی، فاصله خزش و عرض مسیر بستگی دارد.

پوشاندن شکاف خزشی با ناخالصی هایی مانند گرد و غبار معدنی باعث عبور جریان تسطیح سطح بسیار زیاد و در نتیجه آسیب دیدن عایق می شود. آلاینده هایی که با نم کشیدن یا جذب آب هادی شده اند نیز جریان نشتی سطح را عبور می دهند. در این مسیر رطوبت زودتر از جاهای دیگر خشک می شود و قوس الکتریکی کوچکی ایجاد می شود.اگر انرژی این قوس‌های کوچک کافی باشد، به عایق جامد تجزیه می‌شوند و پسماند کربنی را پشت سر می‌گذارند و یک مسیر رسانا روی سطح عایق ایجاد می‌شود.

عوامل موثر بر فاصله خزشی

تأثیر آلودگی بر ریز محیطی که در آن شکاف خزیدن یا شکاف هوایی وجود دارد. بنابراین حتی در قسمت های مختلف تجهیزات الکتریکی واحد ممکن است فواصل گرادیان متفاوت باشد. آلودگی اطراف هوا و فضاهای خزیدن به چهار درجه تقسیم می شود:

در آلودگی های درجه 2، 3، 4 باید احتمال متراکم شدن مولکول های آب در نظر گرفته شود. تراکم می تواند در نتیجه قرار گرفتن دمای دستگاه زیر نقطه شبنم،آلودگی سطح عایق با گرد و غبار جاذب رطوبت، آلودگی سطح عایق با نمک در جایی که رطوبت نسبی زیاد است و غیره رخ دهد.

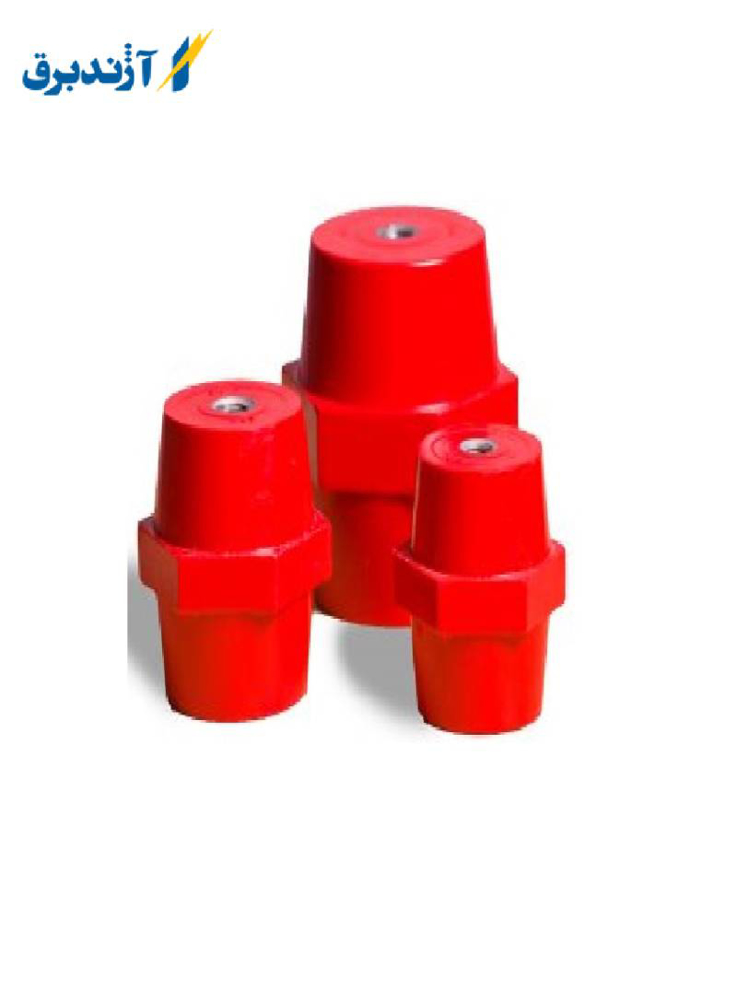

پر استفاده ترین نوع مقره در تابلو برق ها:

مقره های پله ای یکی از انواع مدل مقره ها هستند که جزء پراستفاده ترین و کاربردی ترین نوع مقره بین انواع مقره ها قرار گرفته اند طرح ساختاری این نوع مقره ها همان گونه که از اسم آن‌ها نیز مشخص می باشد به صورت پلکانی ساخته شده اند مقره های پله ای نیز خود دارای انواع مدل های دو پله ای و یا چهار پله ای هستند که هرکدام از آن‌ها را  در سایز بندی‌های گوناگون نیز طراحی و تولید می کنند.

روش‌های خریر مقره تابلو برق:

برای خرید مقره ها می توان هم به صورت حضوری این کار را انجام داد و هم به صورت اینترنتی و آنلاین مقره مورد نیاز خود را خریداری نمود نکته ای که در اینجا اهمیت زیادی دارد انتخاب فروشگاه مناسب می باشد چون اگر مقره ها را از فروشگاه های غیرمعتبر خریداری کنید ممکن است مقره ای را که تهیه نموده اید استانداردهای لازم را نداشته باشد و مشکلاتی را برای شما به وجود آورد.

قیمت مقره تابلو برق:

برای مقره های موجود در بازار قیمت‌های مختلفی وجود دارند که عواملی هستند که این تفاوت قیمت‌ها را به وجود آورده اند ما در اینجا به بررسی آن‌ها خواهیم پرداخت.

۱)برندی که مقره توسط شرکت آن ساخته شده است.
۲)نوع مقره ای که انتخاب می کنید بر اساس جنس و کاربردهایی که دارد.
۳)نوساناتی که در بازار وجود دارد.

کلام آخر

مقره تابلو برق یکی از قطعات مهم در سیستم توزیع برق است که شامل کاربردهای مختلف می باشد.بارزترین کاربرد آن تحمل وزن هادی ها و ایجاد خاصیت عایق بین هادی و دکل و غیره است. مقره ساخته شده از چینی و شیشه، در صورت نیاز قابل خریداری است.در حین مطالب اطلاعات دیگری مانند انواع مقره با توجه به کاربرد و امکانات ذکر شده است که امید است این اطلاعات برای شما عزیزان مفید واقع شود.
